Примитивы слияния во всех типах моделирования

Эта модель доступна здесь, в Fusion

Получите доступ к этой модели вместе с печатными версиями примитивных тел для инструкций Fusion начального уровня.

Autodesk Fusion необычен в мире 3D-моделирования, поскольку объединяет под одной крышей множество различных типов моделирования. Для студентов, плохо знакомых с моделированием, это может быть ошеломляющим. И это может даже создать проблемы для тех, кто имеет опыт работы с другим программным обеспечением. Например, многие сотрудники SolidWorks выражали недоумение по поводу моделирования форм в Fusion. У Fusion также несколько уникальный словарный запас, поэтому те, кто хочет поговорить о полигонах или NURBS, дезориентированы. Наконец, разработчики моделей, которые думают, что примитивы содержат словарь сфер, кубов, цилиндров, конусов и т. д., ломают голову над тем, как быстро сгенерировать конус, когда его нет в очевидной библиотеке. Для многих студентов Fusion — это путаница!

Это простая вводная иллюстрация, которая создает матрицу основной библиотеки примитивов Fusion (Box, Cylinder, Sphere и Torus) и показывает их в типах моделирования «Форма», «Тело», «Сетка» и «Эскиз».

Есть несколько отклонений от этой простой матрицы:

Моделирование формы включает в себя полярную сферу и четырехъядерный шар, что побуждает к обсуждению этих проявлений сферической формы.
Эскизное моделирование используется для создания конуса двумя способами: коническим выдавливанием круга и вращающимся треугольником, что позволяет сравнивать процессы.

Файлы STL можно распечатать в любом масштабе и с использованием любого материала. Я считаю, что наличие материальных моделей полезно для тех, кому трудно «видеть» 3D в окне просмотра. Когда я их печатаю, я обычно отрезаю немного нижнюю часть сфер и тора для рабочей пластины или разрезаю их пополам и собираю с помощью суперклея. Я не изменял файлы таким образом, поэтому вы можете делать то, что считаете нужным.

Учащимся интересно сравнивать плотность граней на таких объектах, как, например, сфера. Сетчатая сфера отображается плавно в окне просмотра, но ее разрешение сравнительно ниже, чем, скажем, сфера формы. Это помогает им понять последствия различных типов моделирования для производства.

ОБНОВЛЕНИЯ

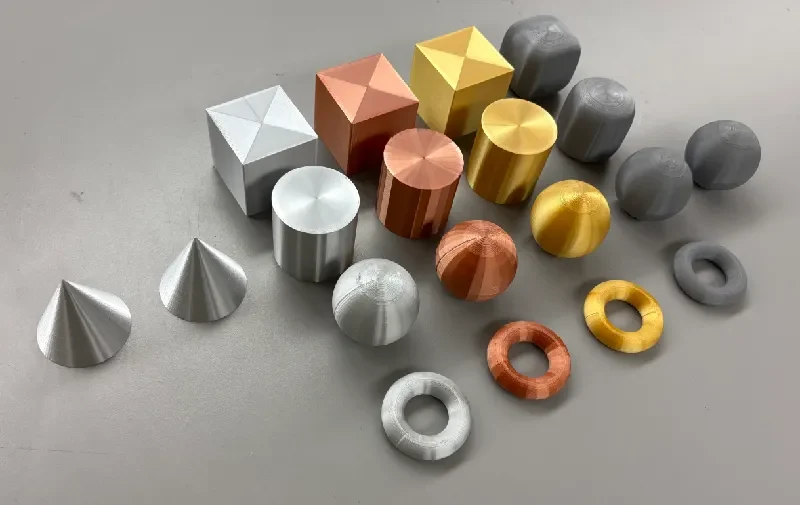

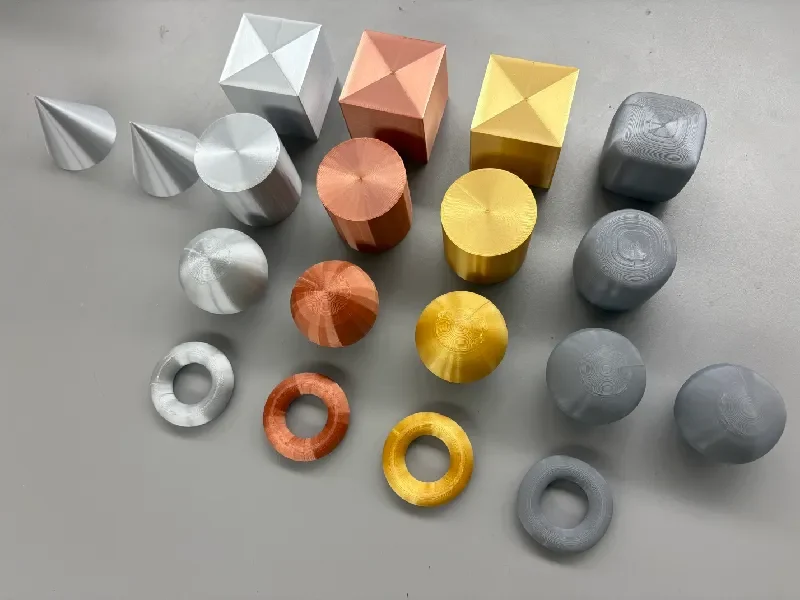

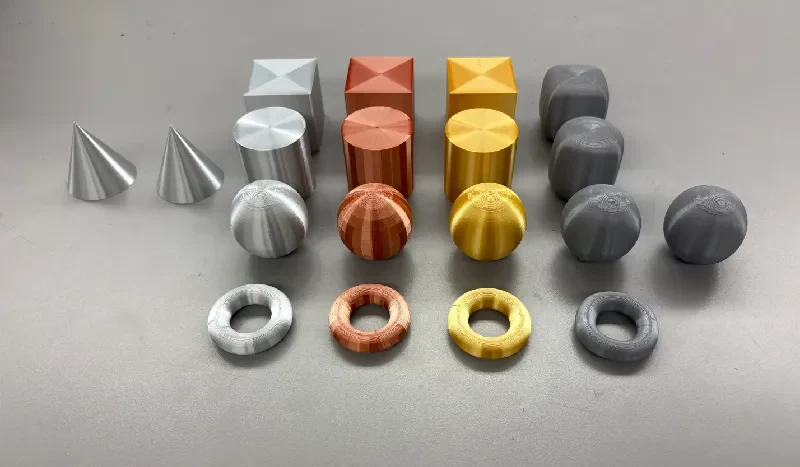

26 августа: Проиллюстрирован полный набор отпечатков с использованием нити, цвет которой совпадает с цветом на изображениях. ссылка.
