Случай для платы OpenDTU Fusion v2.3

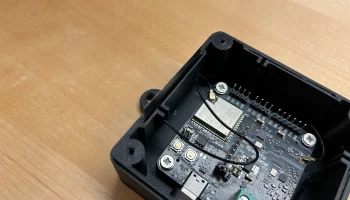

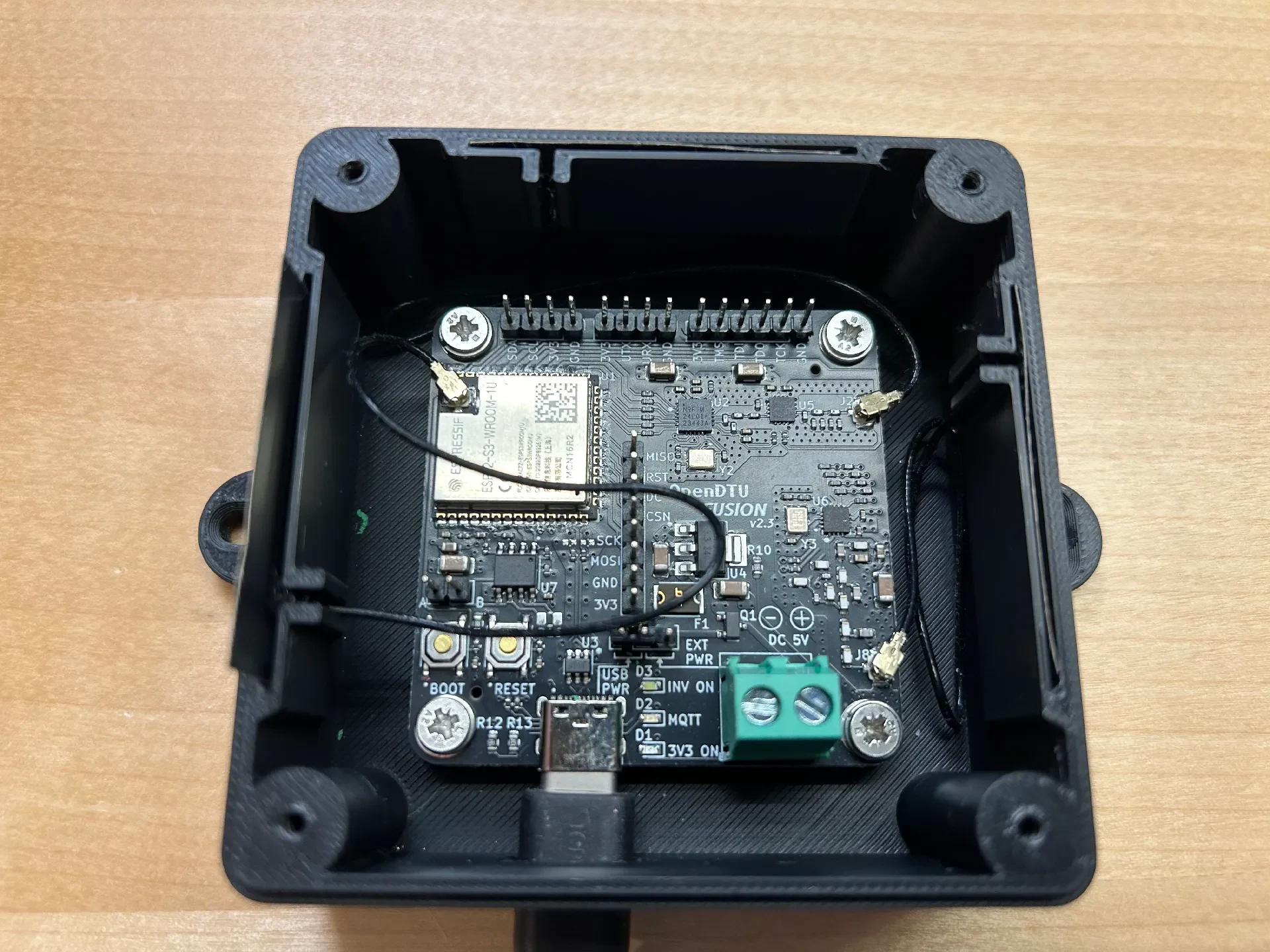

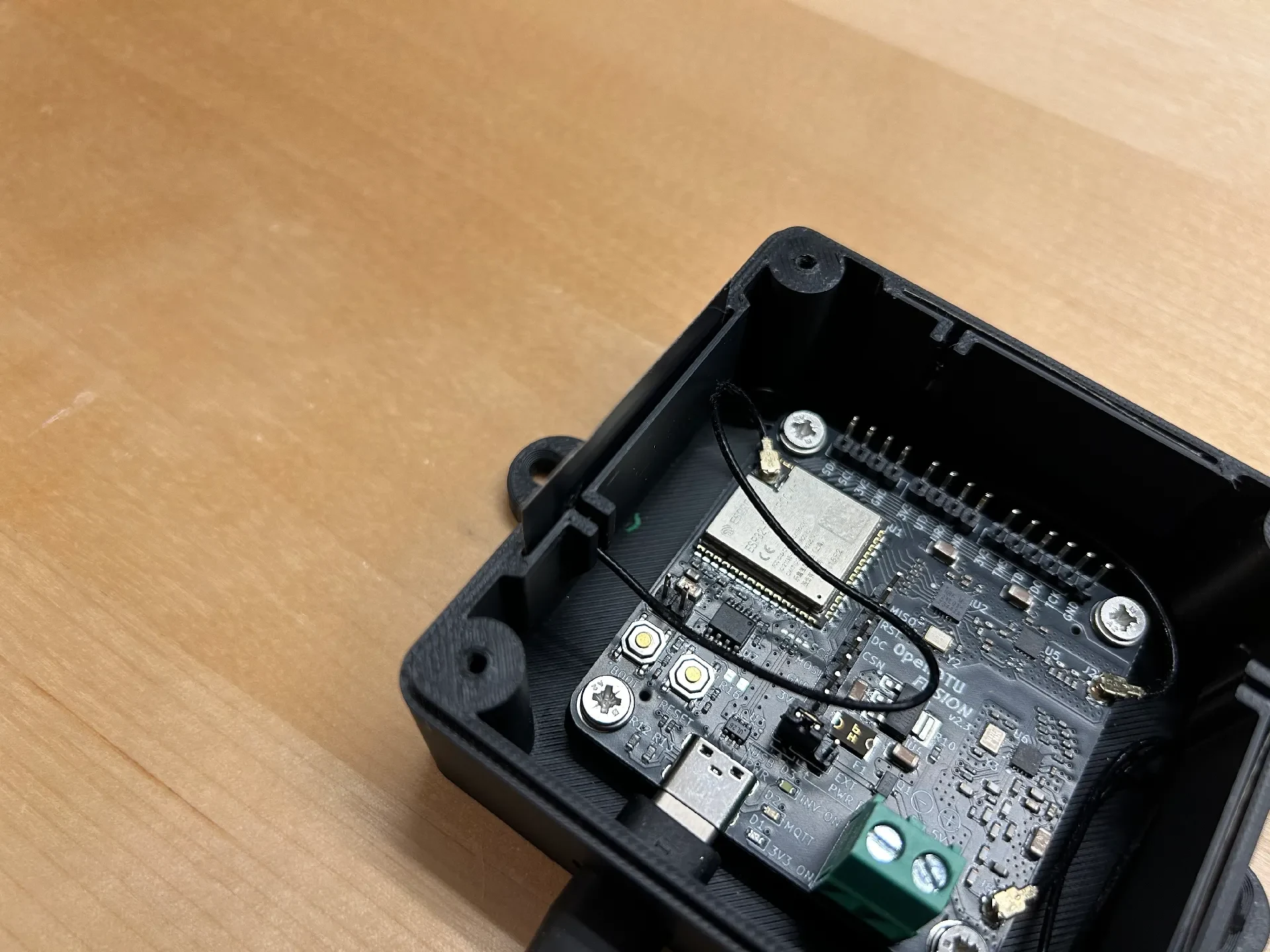

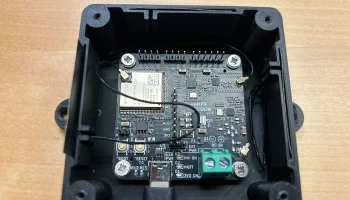

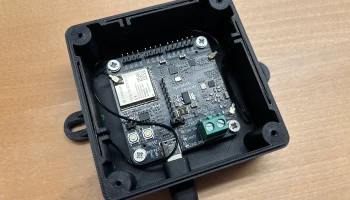

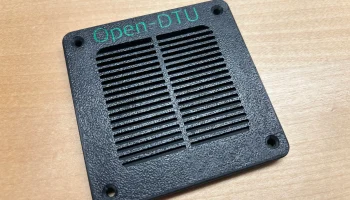

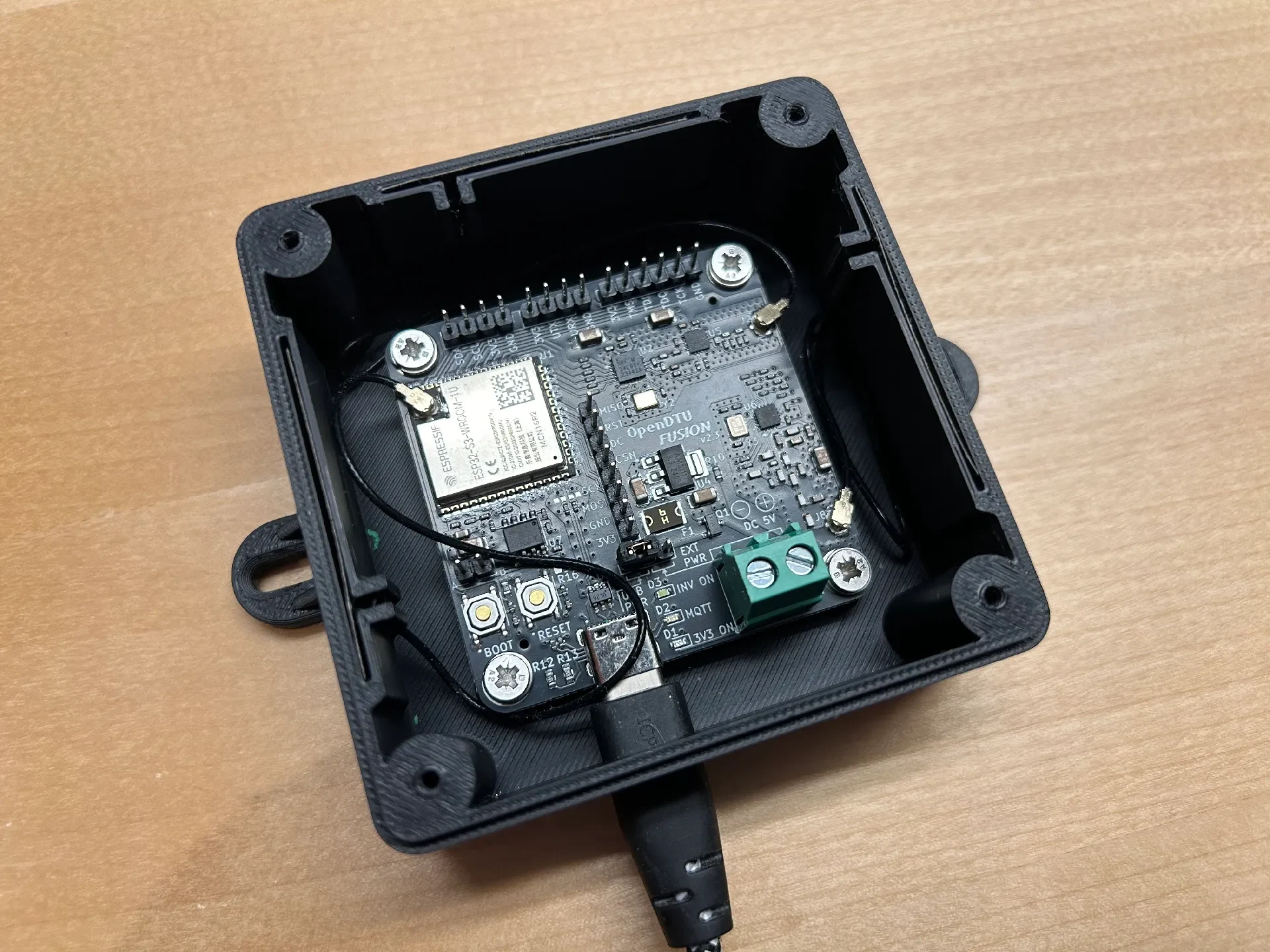

Корпус предназначен для платы OpenDTU Fusion V2.3. Имеет карманы для трех антенн и вентиляционную решетку. Питание подается через разъем USB-C. Имеет две крышки. Один — простой, только с вентиляционной реш��ткой. Второй добавляет световод для трех светодиодов и двух удлинителей ручек для управления кнопками RESET и Boot.

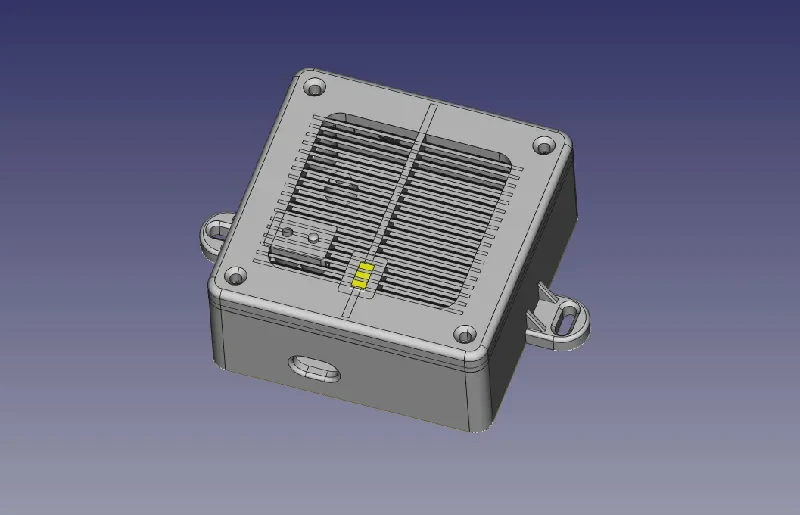

Я добавил файл Freecad, чтобы вы могли улучшить или изменить дизайн самостоятельно.

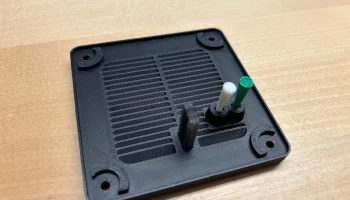

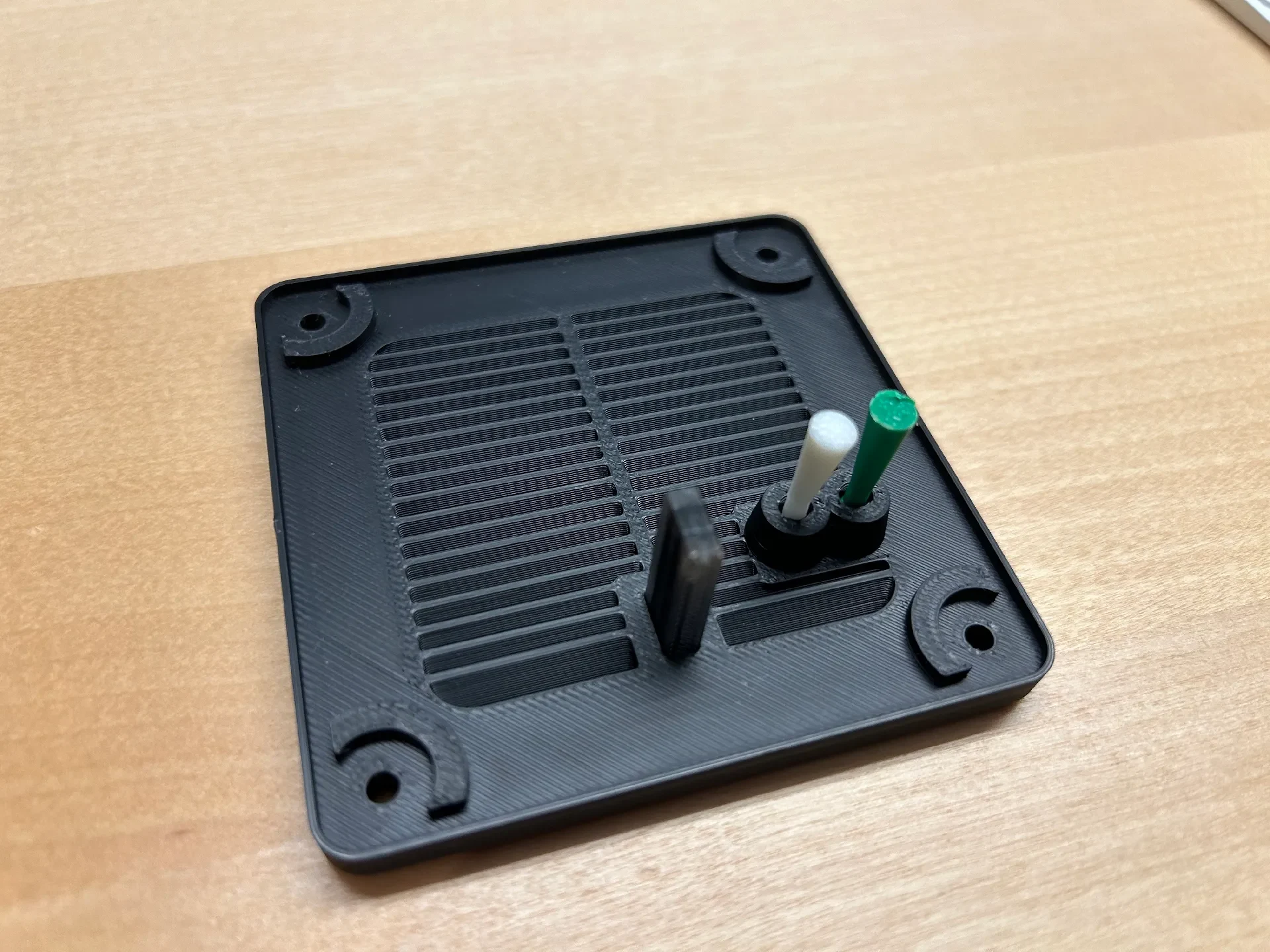

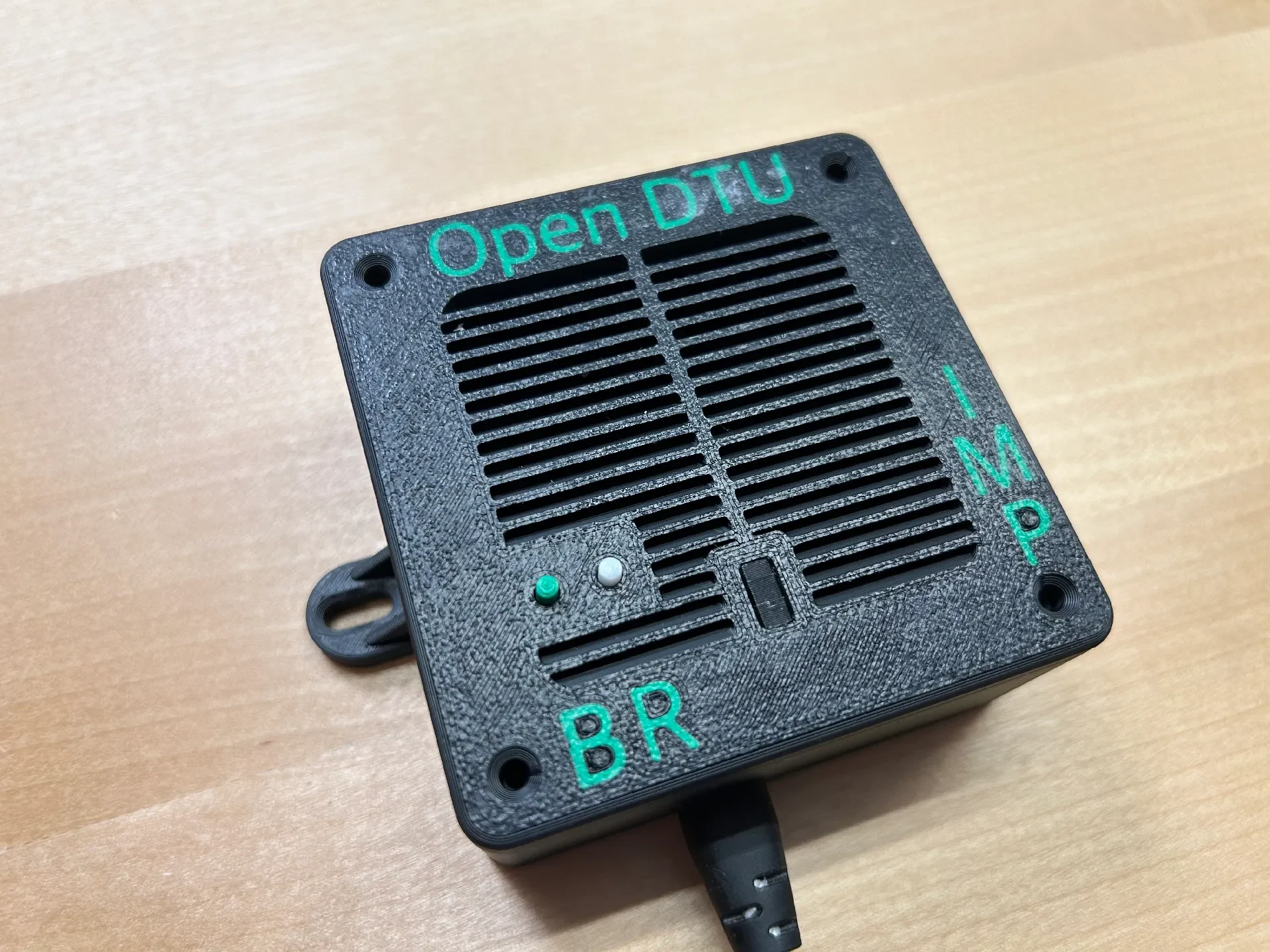

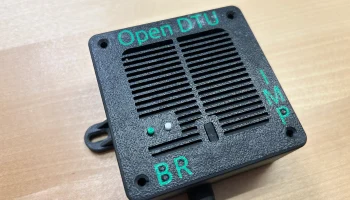

Световод для светодиодов должен быть напечатан прозрачным PLA и черным PLA для сепараторов. Поскольку в моем Bambulab P1S есть AMS, я могу распечатать его автоматически. Световод вставляется в выемку в крышке. Это очень плотно, но поэтому клей мне не понадобился.

Две ручки-удлинителя очень свободно сидят в своих отверстиях, но это желательно, поскольку кнопки на плате Fusion не имеют большой силы отдачи. Если дело закроют, они останутся на своем месте.

Маркировка выполняется с помощью Bambulab Slicer, а не Freecad. Поэтому маркировка не включена в файлы .Step, но в файлах .3mf они должны быть доступны.

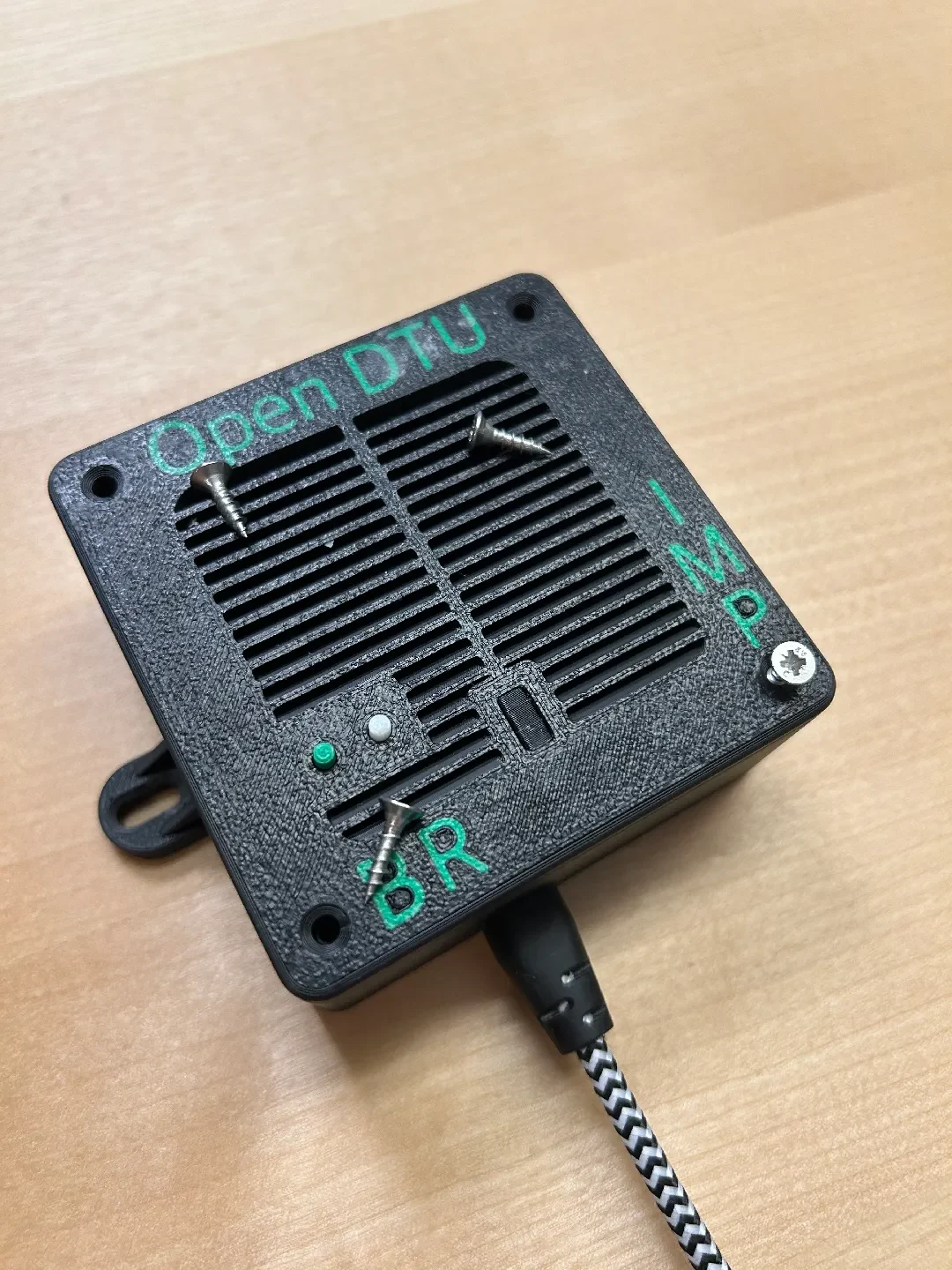

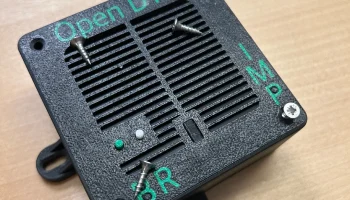

Винты для крышки и платы: см. последнее изображение.

Удачи.
