Дистрибутивный центр Anderson Powerpole, 4 позиции
4-позиционный дистрибутивный центр Anderson Powerpole за 4 доллара. Вы знаете, что хотите сделать свой собственный! Вам понадобятся эти элементы, которые я включаю в качестве партнерских ссылок Amazon. Они не требуют для вас никаких затрат и обеспечивают поддержку через комиссию, выплачиваемую мне. Я ценю всю помощь, которую могу получить.
Что вам понадобится
Соединители Glarks 30А ПП — amzn.to/4hBx6RH
Эмалированный провод 14awg — amzn.to/4itAlMf
Односторонняя печатная плата с медным покрытием — amzn.to/4itAlMf
Винты №5 x4 — я нашел их в старой электронике — amzn.to/4bRcSSL
Как построить

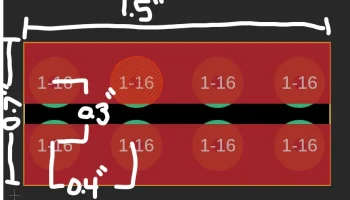

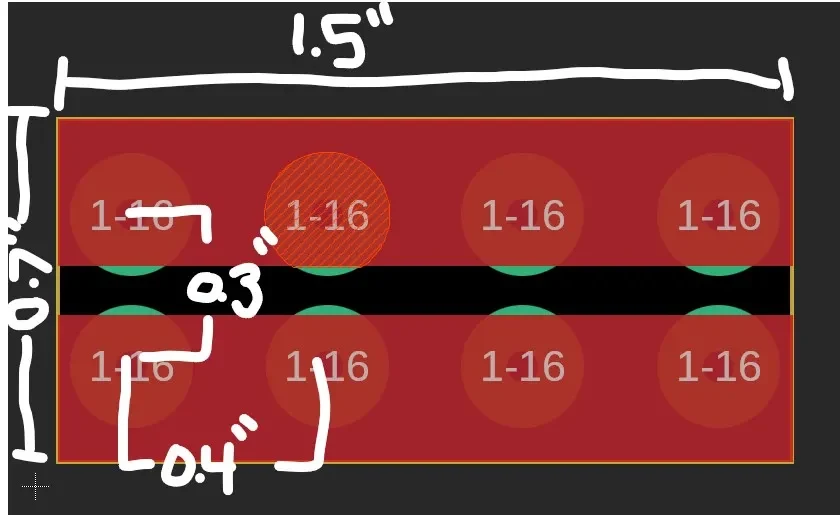

Я распечатал шаблон и создал простую монтажную плату. Вы можете распечатать шаблон и прикрепить его к печатной плате для точек сверления и контура платы. PDF-файл необходимо распечатать в 100%. Используйте квадрат размером 1 x 1 дюйм, чтобы убедиться, что отпечаток правильно масштабирован. Отрежьте центр платы вращающимся инструментом, чтобы надрезать медь. У вас будет положительная и отрицательная шина.
Затем я снял эмаль с эмалированного провода длиной около 12 дюймов с помощью канцелярского ножа и разрезал их на полоски шириной примерно 1,25 дюйма. Я использовал щипцы DX Engineering, чтобы втиснуть провод в контакты. Я сделал их достаточно длинными, чтобы они выходили за пределы корпуса, чтобы их было легче совместить с печатной платой. Убедитесь, что провод НЕ ВЫХОДИТ за чашечку контакта, иначе он не ��ойдет в разъем. Также можно припаять провода на место в контактах, если в наличии нет обжима.

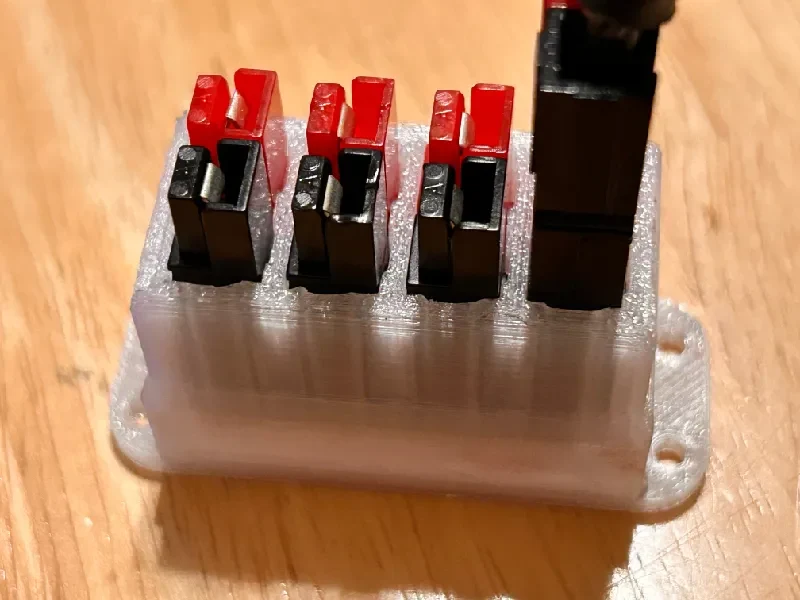

Вставьте четыре разъема Anderson Powerpole в корпус TOP. Мне пришлось использовать канцелярский нож, чтобы срезать немного пластика с углов корпуса TOP, потому что они ПЛОТНО ПРИГЛАШАЮТСЯ!
Протолкните каждый контакт через заднюю часть разъемов Powerpole и зафиксируйте их на месте.
Существует несколько способов спайки проводов между собой. Вы можете просто согнуть провода и припаять их без печатной платы. Я выбрал маршрут печатной платы только для того, чтобы гарантировать, что ничто не может замкнуться, и я думаю, что это добавляет приятный штрих. Проложить провода немного сложнее, если вы используете печатную плату. Поэтому лучше всего их подрезать немного длиннее.

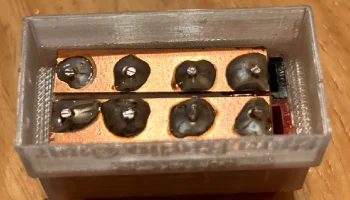

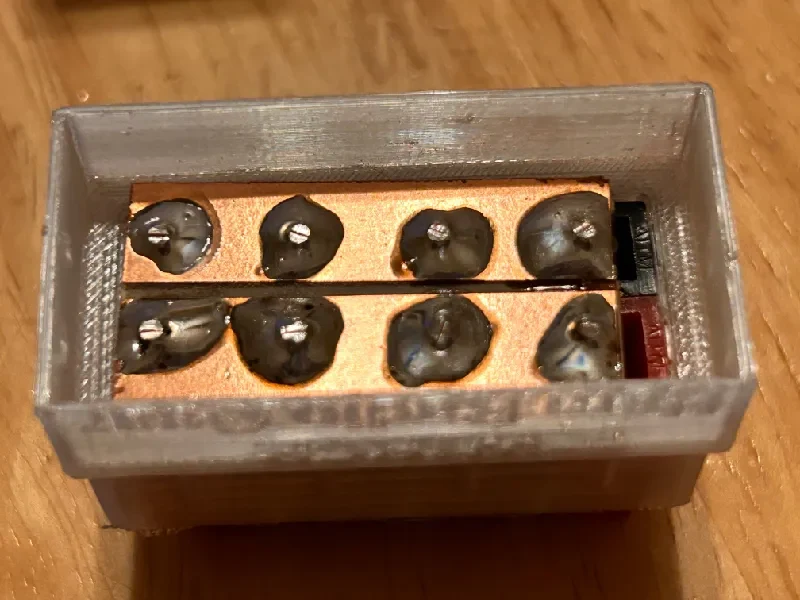

Припаяйте четыре положительных провода либо вместе, либо к печатной плате. Затем повторите для отрицательных проводов. Обрежьте лишние выводы до платы.
Используя суперклей, приклейте НИЖНЮЮ часть к ВЕРХНЕЙ части корпуса.
Бум, прямо на ваших глазах материализовался дистрибутивный центр Anderson Powerpole стоимостью примерно 4 доллара.
Если вы хотите закрепить его на чем-либо, используйте для крепления саморезы размера №5 или крепежные винты и гайки М2. it.
