Ямбическая лопатка для кода Морзе для CW от KM4CFT

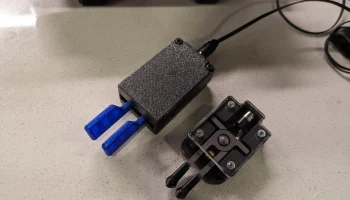

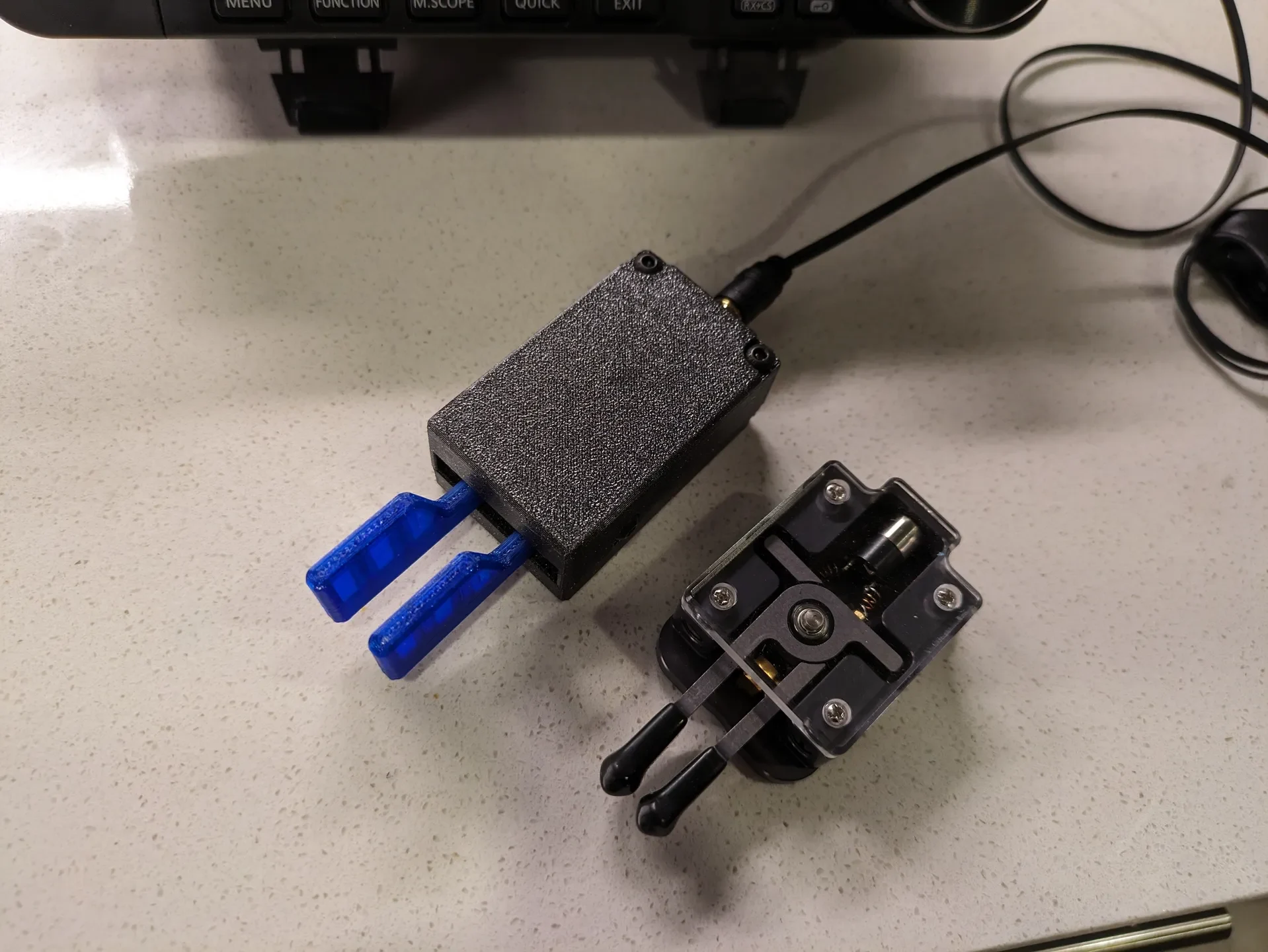

Это мой взгляд на ямбическую лопатку для работы CW (кодом Морзе). Он вдохновлен карманными веслами CWMorse, но он меньше по размеру, и его можно сделать дома!
Я рекомендую распечатать это из PETG для долговечности, но при желании вы можете распечатать это из PLA. Если вы печатаете из PETG, добавьте поля для рычагов и опору для двух углов основания и крышки. Не добавляйте опоры к другим отверстиям для винтов на основании, поскольку их будет трудно снять. (Если это не имеет никакого смысла, откройте файл 3mf в PrusaSlicer, чтобы понять, что я имею в виду)
Что касается рычагов, я рекомендую сделать 5 периметров, чтобы придать им жесткость. В зависимости от вашего принтера также могут потребоваться поля.
Хотите приобрести это в комплекте? Теперь он доступен для продажи на HamGadgets.com.
ОБНОВЛЕНИЕ 22.09.2026: Я обновил рычаги, сделав их немного короче, чтобы сделать их более компактными и жесткими. Это было сделано для лопастей версии 3, продаваемых на HamGadgets, которые теперь имеют кольцевые магниты для более сильного сцепления с металлической поверхностью. Я также добавил новый дизайн дорожного футляра, основанный на футляре для Zippy Paddles от K8CES.
НЕОБХОДИМОЕ ОБОРУДОВАНИЕ:
1 аудиоразъем 3,5 мм (PJ-392M)
3x — винт с потайной головкой M3x6 мм
2x винта с потайной головкой M3x8 мм
1x — винт с потайной головкой M3x10 мм
2x — винт с потайной головкой M3x16 мм
2x винта с потайной головкой M3x20 мм
6x — шестигранная гайка M3
2x — нейлоновая гайка M3
1x — стойка M3 10 мм
2x — Шайба М3
3x — наконечник для пайки M3
1x-0,5x6x15 мм пружина сжатия
1x — 1,5-дюймовый кусок провода для заземления
2x-2" кусок провода на дв�� контакта
ДОПОЛНИТЕЛЬНО: 4 неодимовых магнита диаметром ¼ дюйма.
СБОРКА:

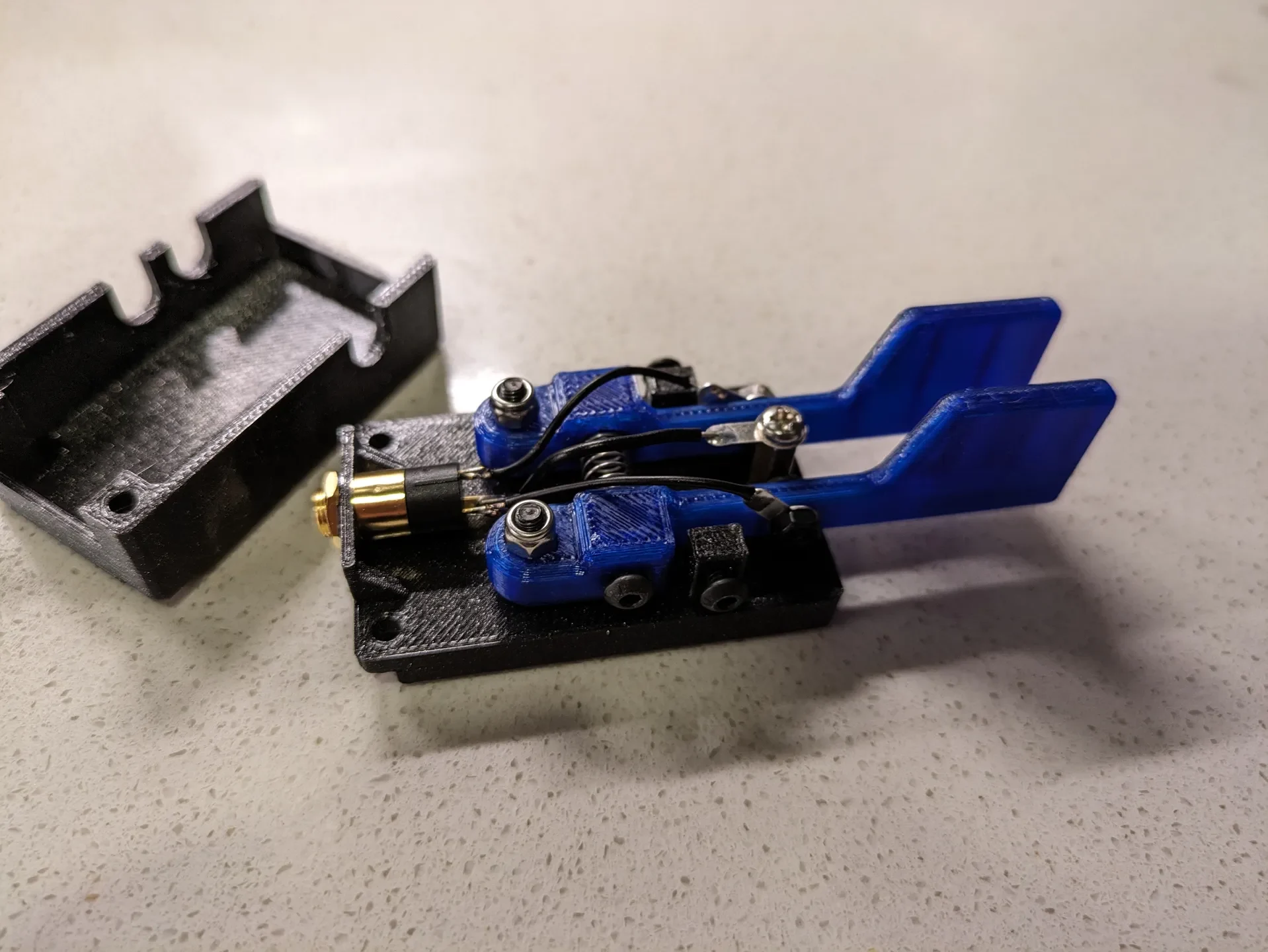

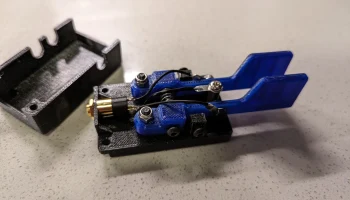

Распечатайте все части! Вам понадобится по одному из каждого предмета (основание, крышка, левый рычаг, правый рычаг, пружинный зажим).
Припаяйте три куска провода к наконечникам для пайки и аудиоразъемам.
с помощью одного из винтов втяните шестигранную гайку M3 в отверстие для пружины (большое отверстие рядом с точкой шарнира) на левом рычаге.
Вставьте аудиоразъем в отверстие на основании. Центральная вкладка должна находиться внизу.
В каждый рычаг вставьте винт M3x6 на плоскую сторону. это будет контакт рычагов. Подсоедините выступы припоя к внешней стороне этих винтов и закрепите гайкой.
Вытолкните два винта M3x16 вверх снизу опорной пластины, где находятся отверстия для петель.
Наденьте шайбу на два винта M3x16, затем прикрепите два рычага.
Закрепите винты нейлоновыми гайками. Тщательно отрегулируйте их так, чтобы рычаги могли легко вращаться, но не слишком сильно раскачиваться.
Вставьте два винта M3x8 в стойки регулировки расстояния.
Вставьте винт М3х10 в отверстие для регулировки натяжения пружины. Заправьте его только частично.
Наклоните лопасть набок и осторожно вставьте пружинный зажим в отверстие.
Пинцетом сожмите пружину и закрепите ее между двумя пружинными отверстиями. Это может немного раздражать, но это возможно!
Возьмите шестигранную гайку М3 и вставьте ее в отверстие под отверстием центральной стойки.
Прикрутите стойку M3 на место. Отрегулируйте так, чтобы плоские края были перпендикулярны контактам.
Закрепите центральный провод на стойке винтом M3x6.

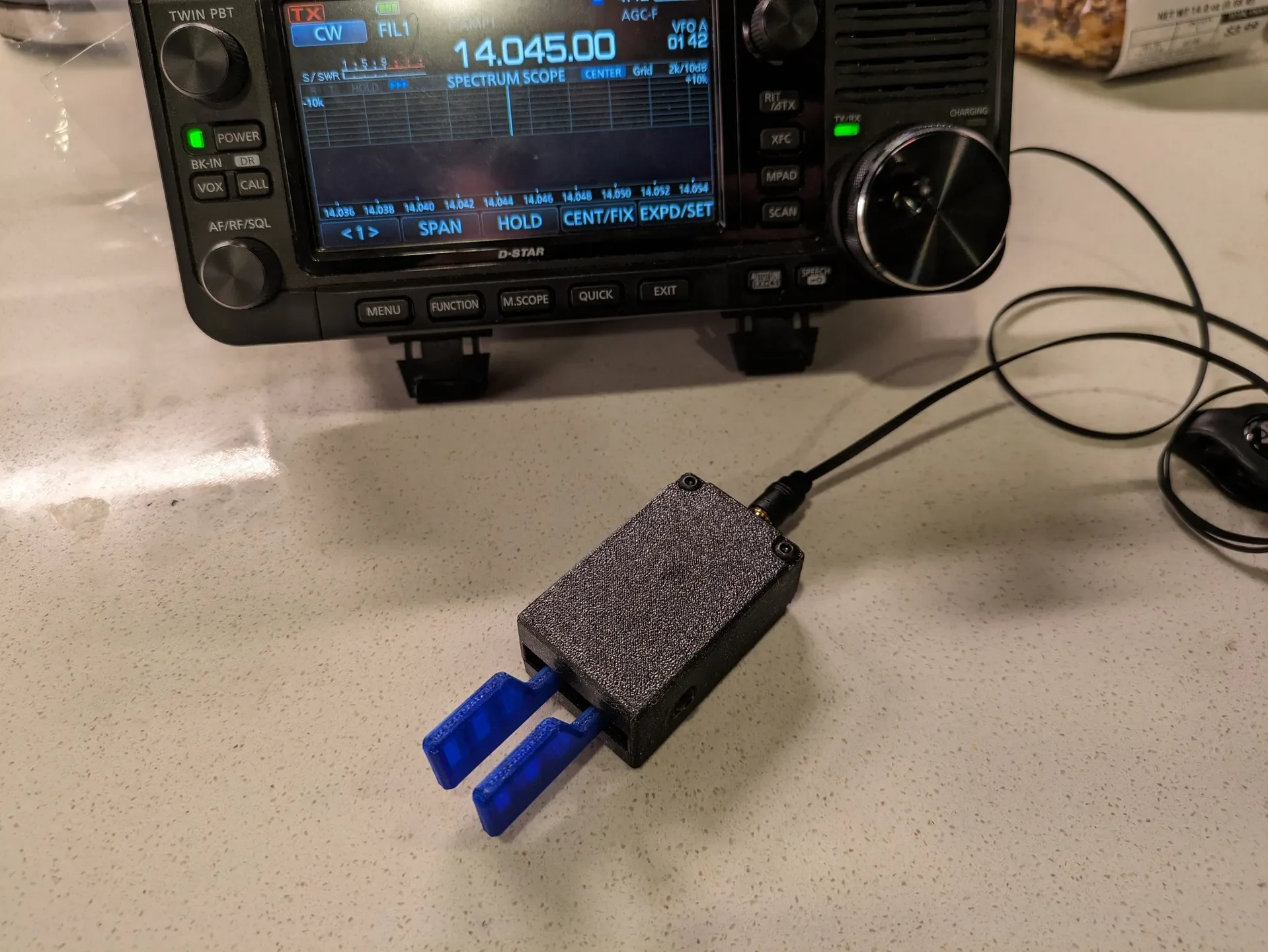

Внесите небольшие изменения в дистанционные винты и винт натяжения пружины. Подключитесь к трансиверу или тренировочному генератору и убедитесь, что манипулятор работает!
Возьмите крышку и закрепите шпонку двумя винтами M3x20 и двумя гайками M3.
Наслаждайтесь новым ямбическим веслом!
Более подробное руководство по сборке также можно найти на www.hamgadgets.com/pdf.
Вот несколько полезных изображений:
