Катушка базовой нагрузки антенны (любительская радиостан...
Сценарий использования

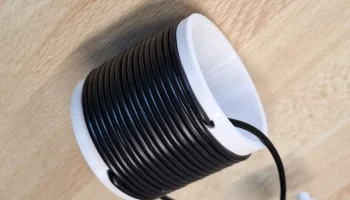

Этот печатный сердечник предназначен для аккуратной намотки катушки из проволоки диаметром до 2 мм. Этот провод может быть с изоляцией, как в моем случае, но благодаря напечатанному пазу он может быть и простым проводом.

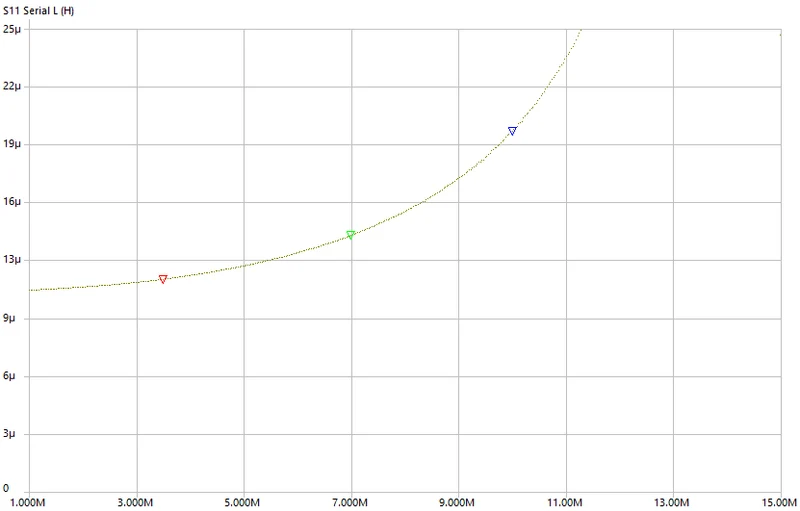

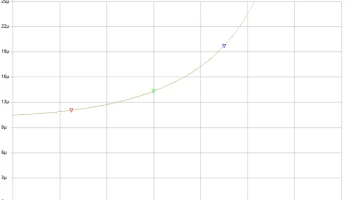

При полной обмотке (как на моих фотографиях) он дает индуктивность около 14 мкГн в любительском радиодиапазоне 40 м, что составляет около 7,1 МГц. Индуктивность слегка зависит от частоты, как видно на графике, поскольку она близка к ее резонансной частоте, которая составляет около 12 МГц.

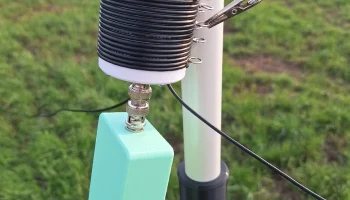

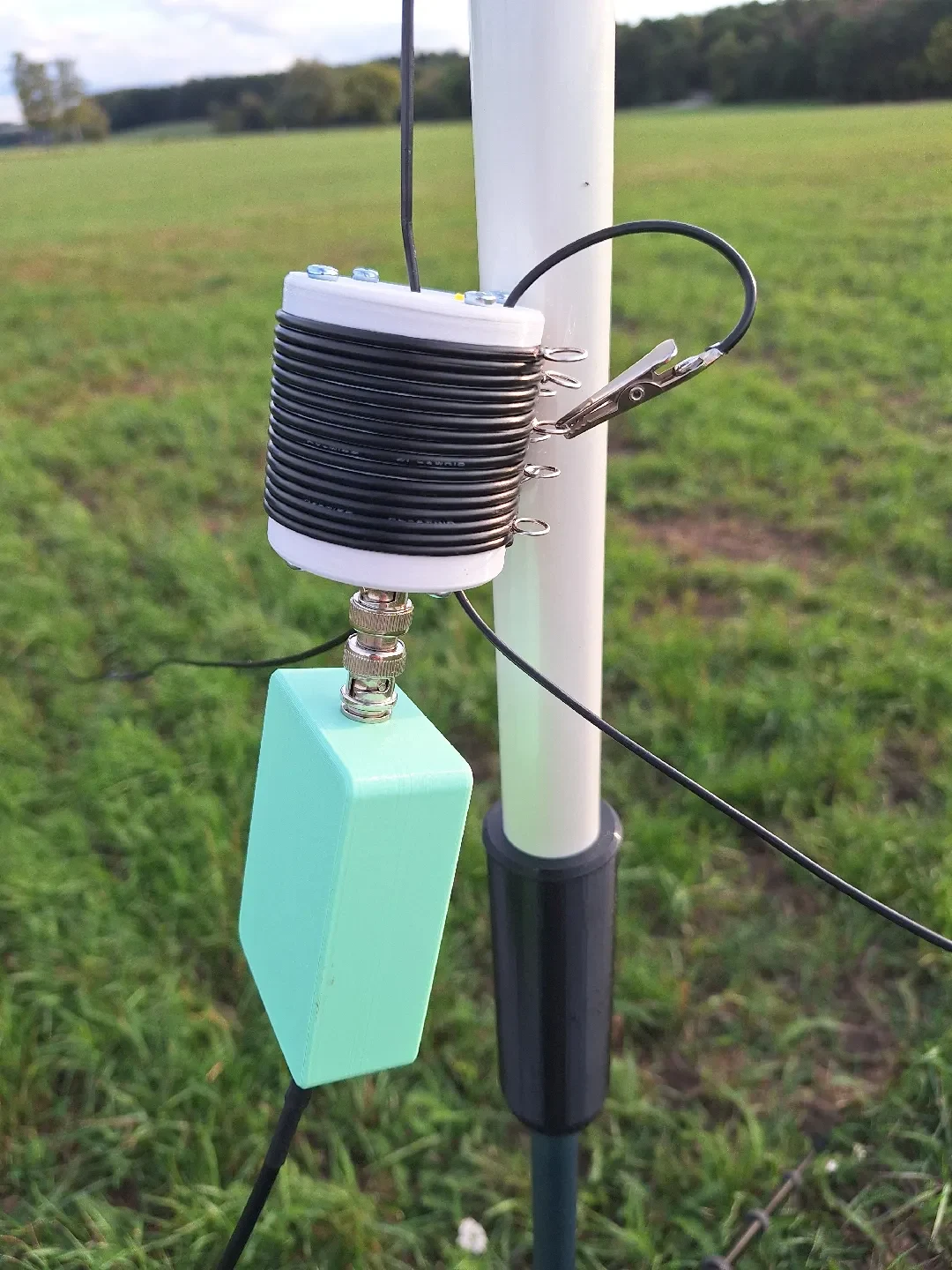

Я использую около 2/3 катушки, как видно на обложке, получил вертикальную проволочную антенну длиной 5,7 м (удерживаемую удлинительной мачтой из углеродного волокна), которая хорошо резонансна на частоте 7,1 МГц с достаточной полосой пропускания, чтобы покрыть широкий диапазон 200 кГц (здесь, в Европе, это от 7,0 МГц до 7,2 МГц). Конечно, вам необходимо иметь достаточный противовес для вашей наземной системы. Я обнаружил, что лучше всего мне подходят два радиала настройки (длиной 10 м каждый), которые не касаются земли (в противном случае они будут действовать как уменьшение потерь на землю, но не как часть вашей антенной системы). Удержать их над землей на полметра кажется вполне достаточно.
Версии
Там две версии. Один из них — простой сердечник, который подойдет, если вам просто нужен сердечник катушки. Более продвинутый вариант имеет винтовые купола и может комплектоваться крышками. Нижняя крышка предназначена для размещения разъема BNC и имеет сквозные отверстия для двух настроенных радиалов. В верхней крышке имеется сквозное отверстие для антенного провода.
Печать
Детали очень легко распечатать. Просто распечатайте их в загруженной ориентации, никаких подставок не требуется. Я использую PETG для всех своих функциональных деталей, но предполагаю, что PLA тоже работает нормально. Внутри катушки не так много ма��ериала, поэтому электрические характеристики сердечника не должны иметь большого значения.
Сборка

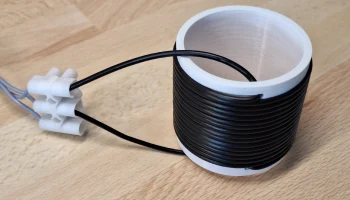

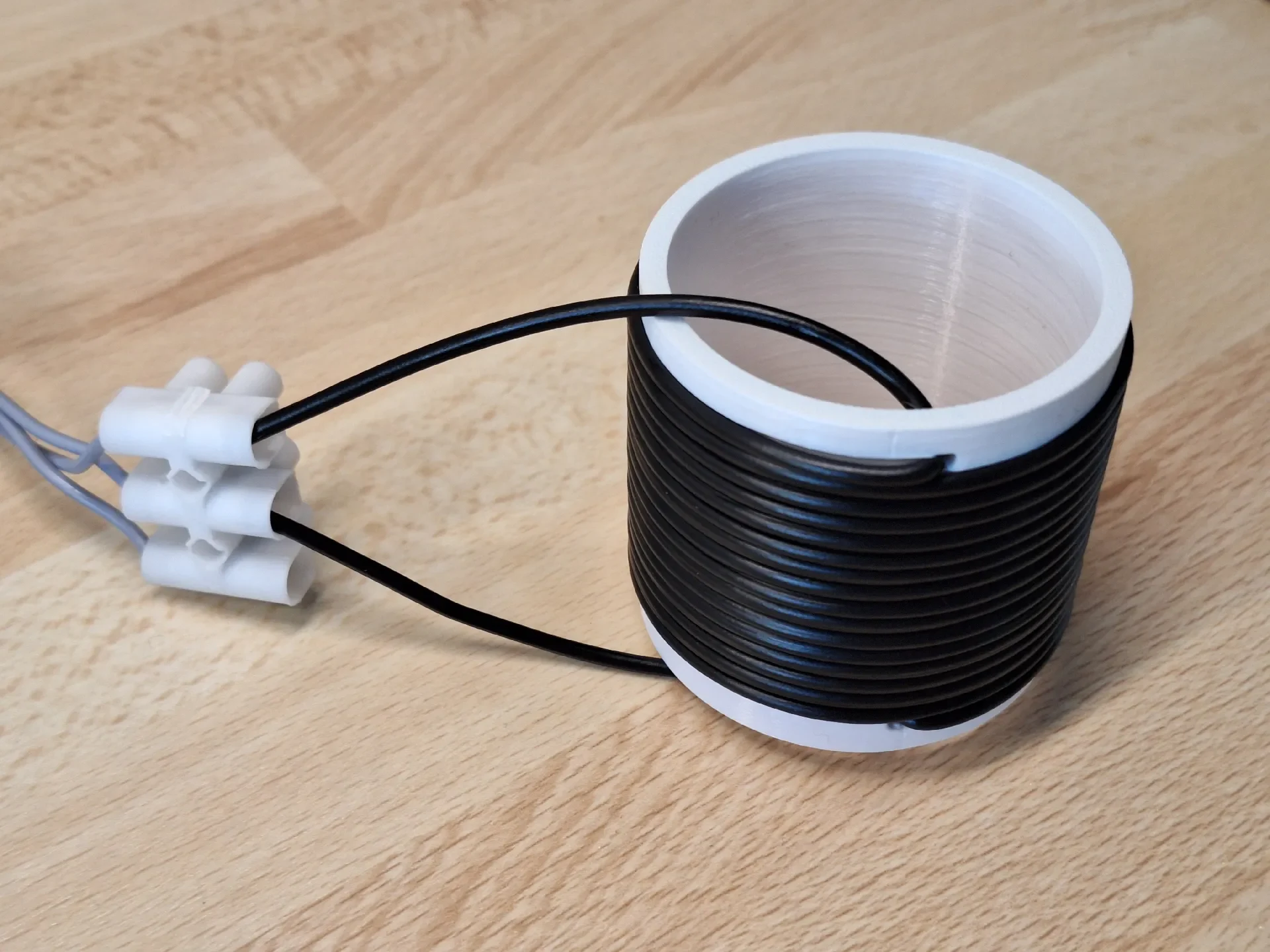

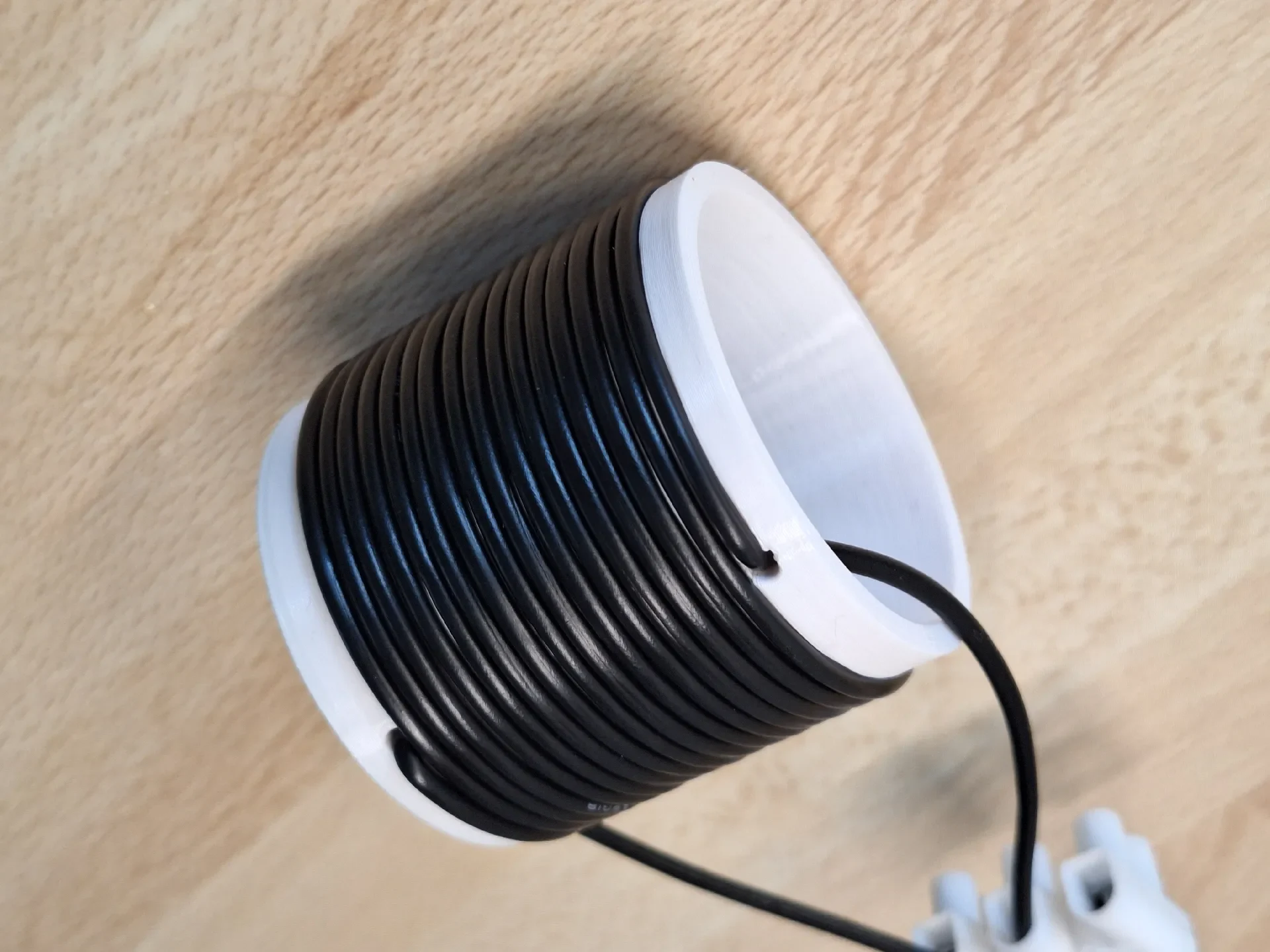

Если вы используете простую версию, просто намотайте проволоку на сердечник и, когда закончите, пропустите ее через отверстия на внутреннюю сторону. Кабельная стяжка внутри может помочь, если провод пытается выскользнуть из отверстия.
Для расширенной версии вам понадобятся 4 винта размера М3 длиной не менее 6 мм, при наличии можно 10 мм и больше. Винты врезаются в купола винтов и надежно удерживают крышки на месте.
Подробности и подсказки
В крышках есть еще несколько отверстий, через которые я продел кабельные стяжки для закрепления отходящих проводов (антенны и противовеса).
Зеленая рамка под катушкой просто содержит синфазный дроссель. Я не верил, что настроенные радиальные сигналы полностью устранят любые синфазные сигналы. Если вы находитесь на портативном объекте и шум от близлежащей электроники не является проблемой, просто пропустите это путешествие с легкостью.

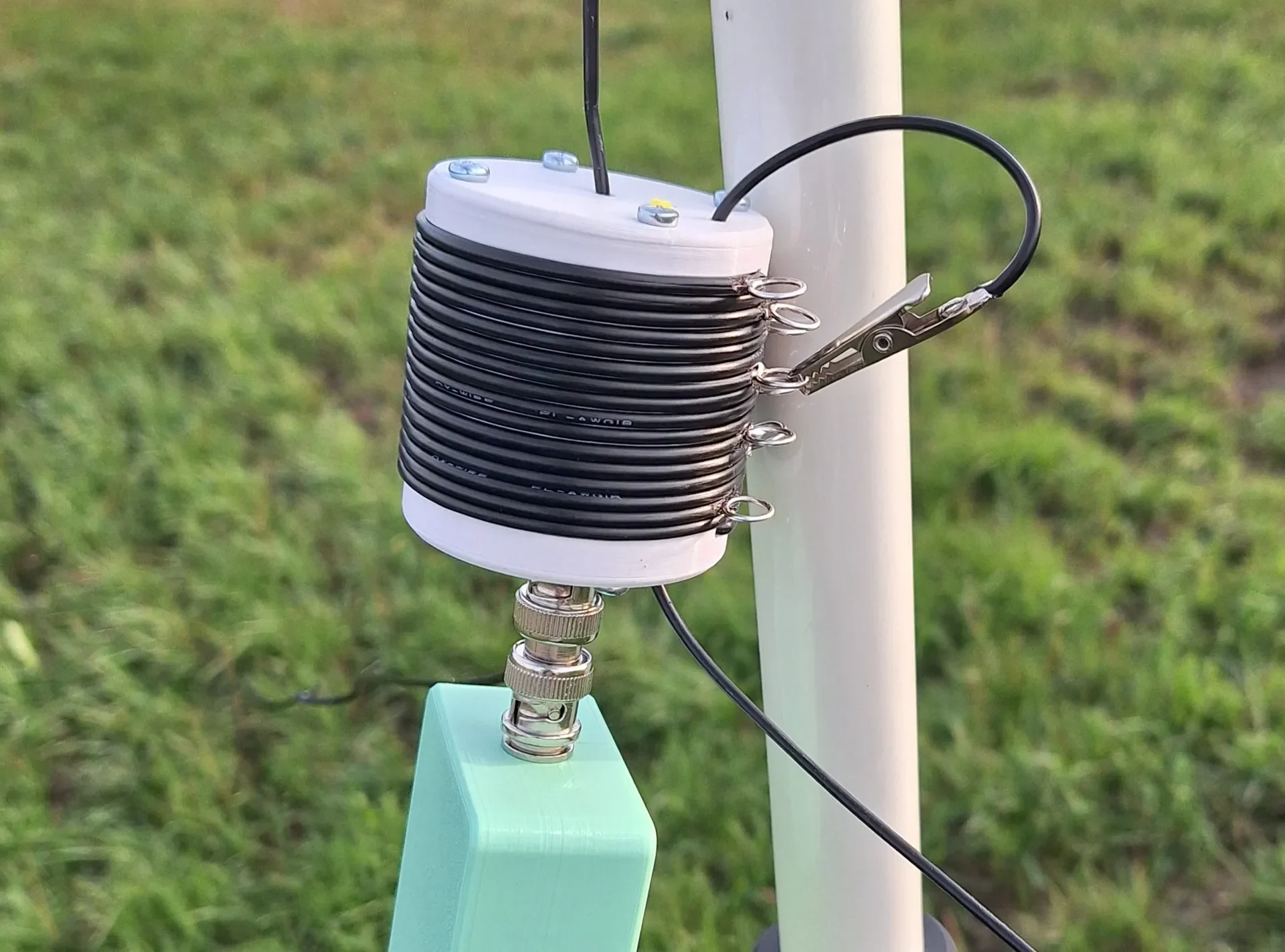

Я использовал зажим «крокодил» и припаянные кольца, чтобы можно было настроить антенну на катушке. В полевых условиях достаточно одного касания на каждом втором ходу. Если вы перфекционист, нажимайте на него на каждом шагу, чтобы получить возможность очень точной настройки.
Удачной печати и 73!
