4S2P Аккумулятор 32700 LiFePO4 для любительской радиосвязи
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Создание литиевых батарей сопряжено с реальным риском. Элементы могут закоротиться, выйти из строя, загореться или стать причиной серьезных травм и материального ущерба, если они повреждены, неправильно подключены, неправильно заряжены или неадекватно защищены. Точечная сварка, пайка и обращение с живыми элементами — все это добавляет свои опасности.
Это только механическая рама. Это печатный пластик. Он не обеспечивает какой-либо электрической защиты, не имеет огнестойкости, не сертифицирован и не проверен на соответствие каким-либо стандартам и не заменяет правильно указанную и правильно подключенную систему BMS.
Я делюсь этим как хобби-проектом, точно так же, как я создал его для себя. Он поставляется без каких-либо гарантий, явных или подразумеваемых, включая пригодность для какой-либо конкретной цели. Вы несете ответственность за проверку соответствия данной конструкции вашим элементам, вашей BMS, вашим крепежным деталям, вашему принтеру, вашему материалу и предполагаемому использованию. Вы несете ответственность за собственную проводку, сварные швы, установку зарядки и безопасное обращение.
Загружая, распечатывая, изменяя или создавая файлы на основе этих файлов, вы соглашаетесь с тем, что делаете это исключительно на свой страх и риск. Я не несу никакой ответственности за любой ущерб, травмы, потери или смерть, возникшие в результате использования или неправильного использования этих файлов или чего-либо, созданного на их основе.
Аппаратное обеспечение
Все М3, саморезы в пластике. Всего 28 винтов.
БМС: www.aliexpress.com/item/1005009534278366.html
Настройки печати
Материал: ABS, ASA или PETG. Я напечатал свой в Creality Hyper ABS. PLA подходит для испытаний на посадку, но я бы не стал класть его в упаковку, которая может храниться в горячей машине.
Изображения:

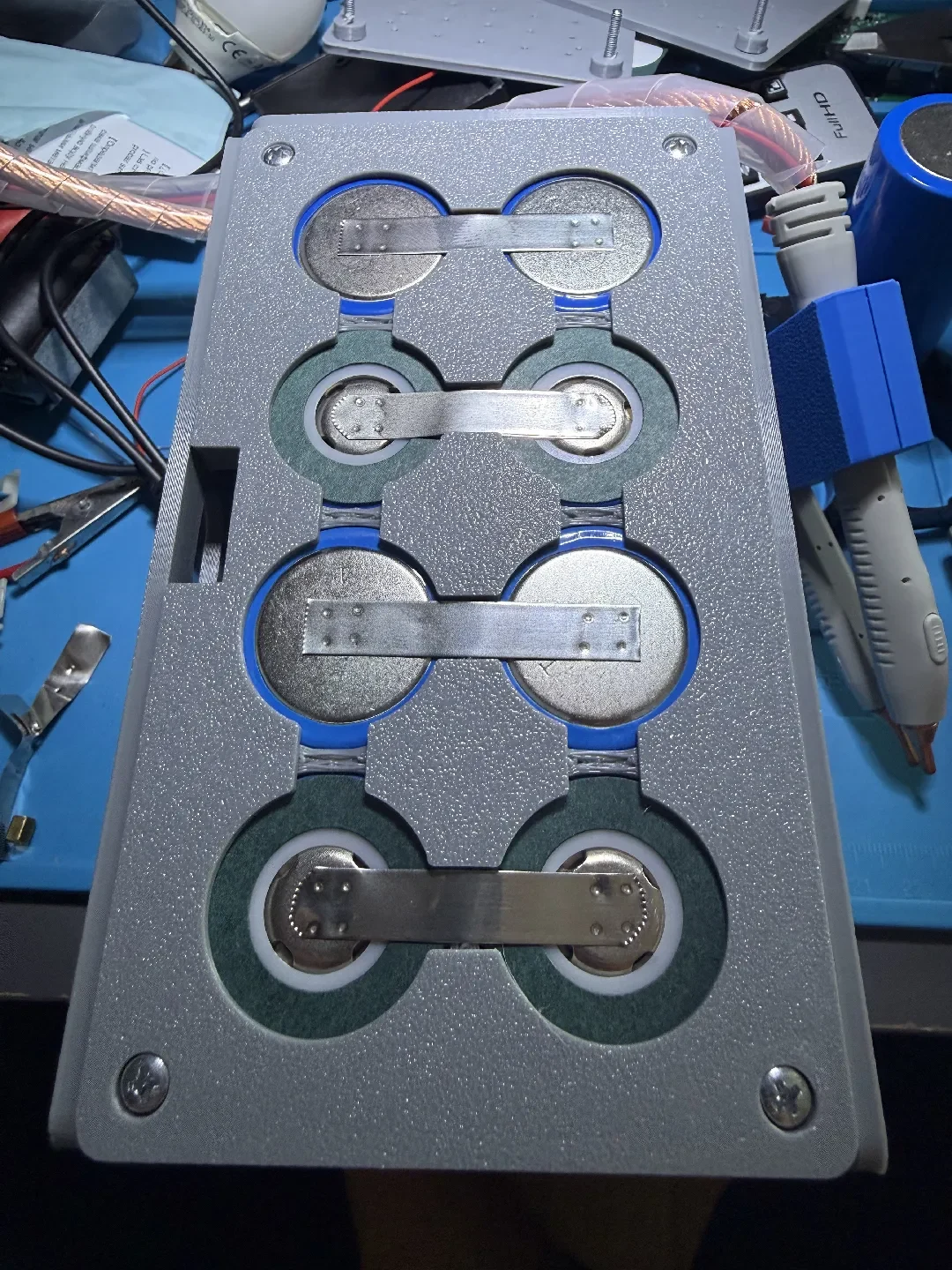

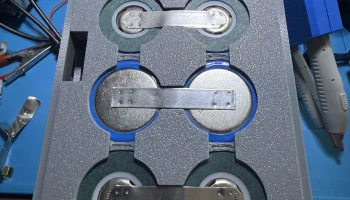

Сварка

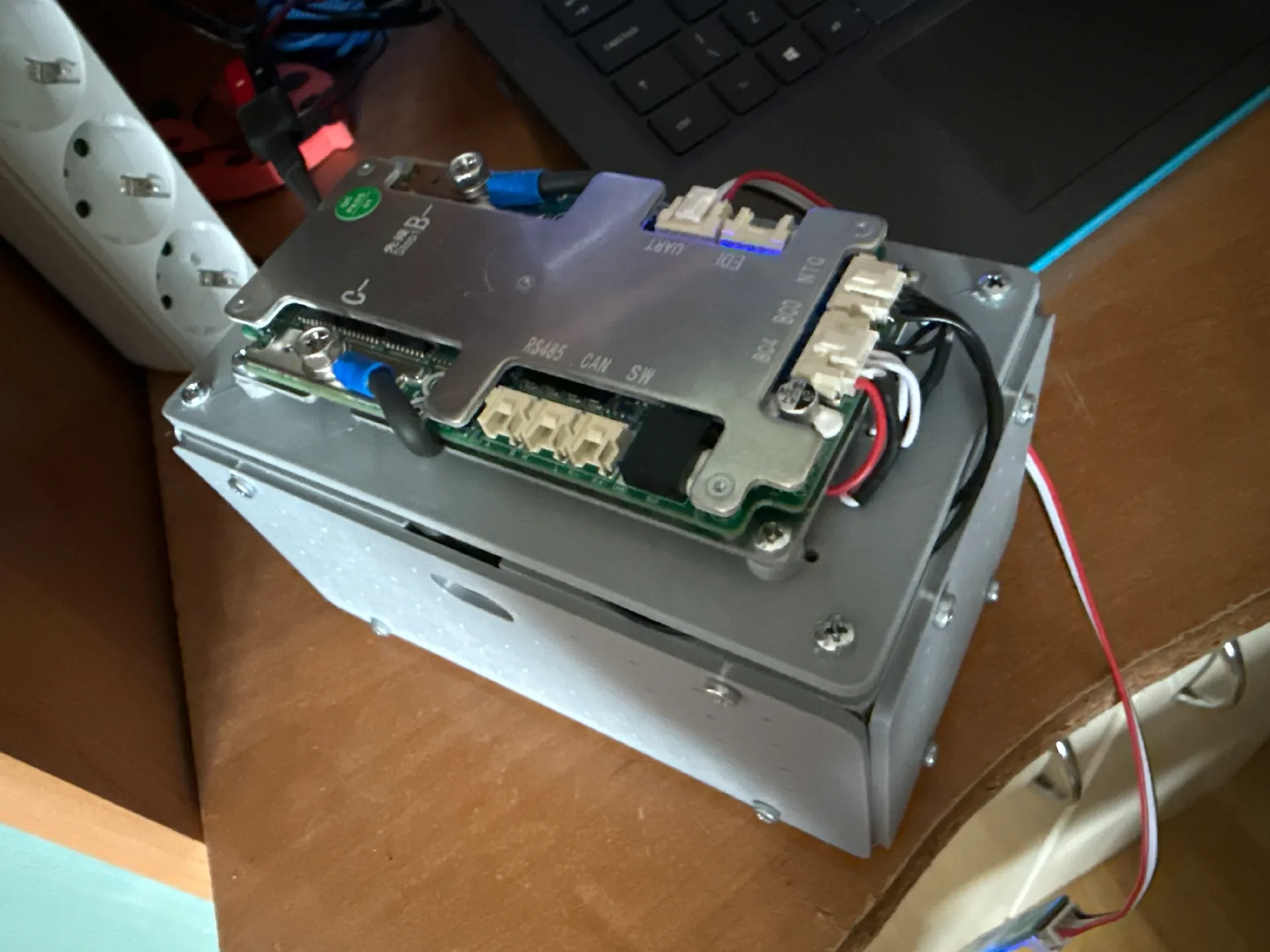

В сборе:

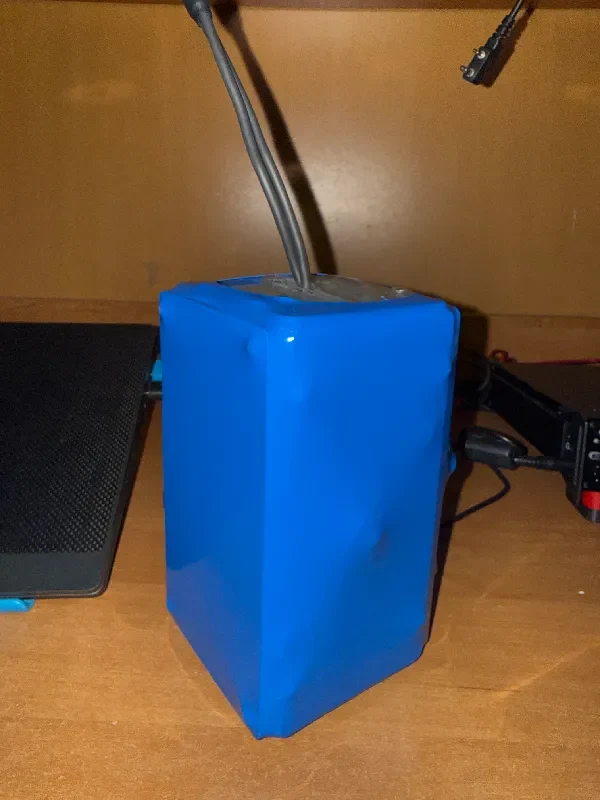

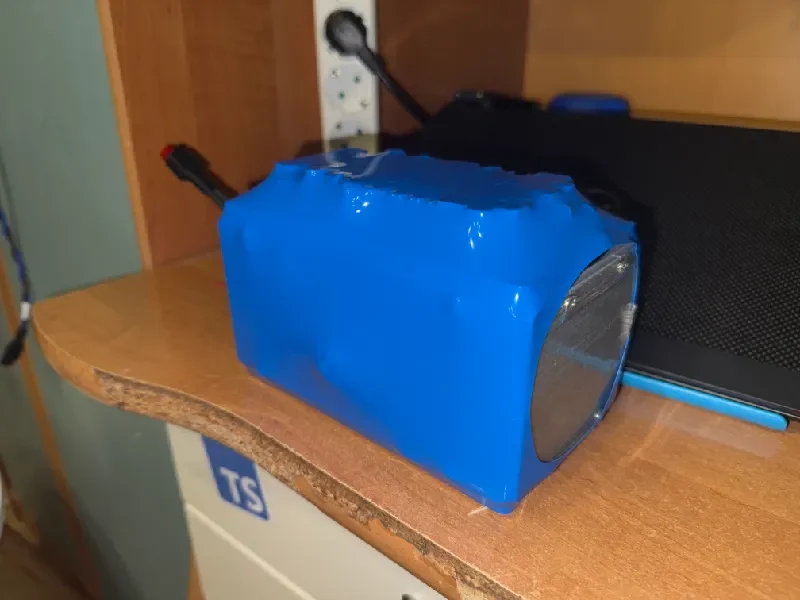

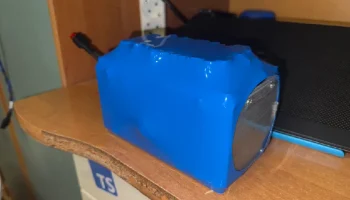

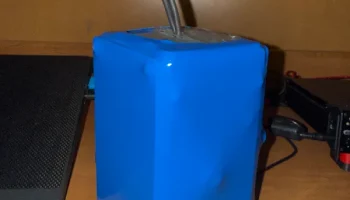

Закончено:
Особенности
Седла ячеек с удерживающей кромкой. Седла опускаются до меньшего отверстия на внешней стороне, поэтому элементы попадают внутрь и не могут провалиться, в то время как клемма остается полностью открытой для сварки.
Расположенные между собой ячейки, не соприкасающиеся. Зазор в 3 мм между ячейками оставляет пластиковую перемычку, в которой располагаются канавки полос и где вашим сварочным щупам нужно место.
Никелированные полосовые канавки. Каналы, проходящие через каждую ячейку к перемычке ячеек на обеих поверхностях сварного шва, вырезаны на глубину удерживающей кромки так, чтобы полоса располагалась на одном уровне с клеммой. По умолчанию рассчитан на полосу толщиной 8 мм.
