Портативный корпус радиоприемника 10 ГГц

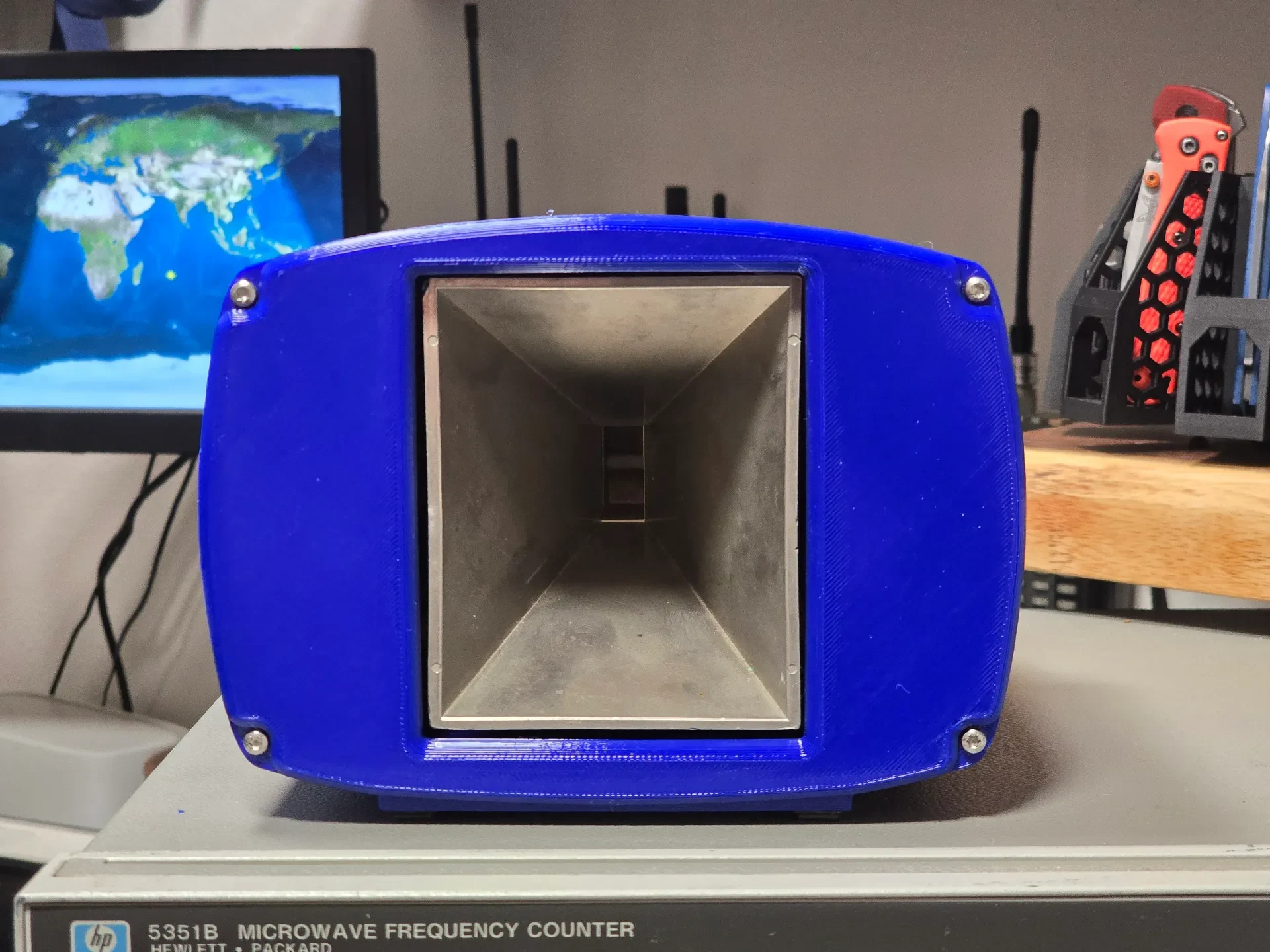

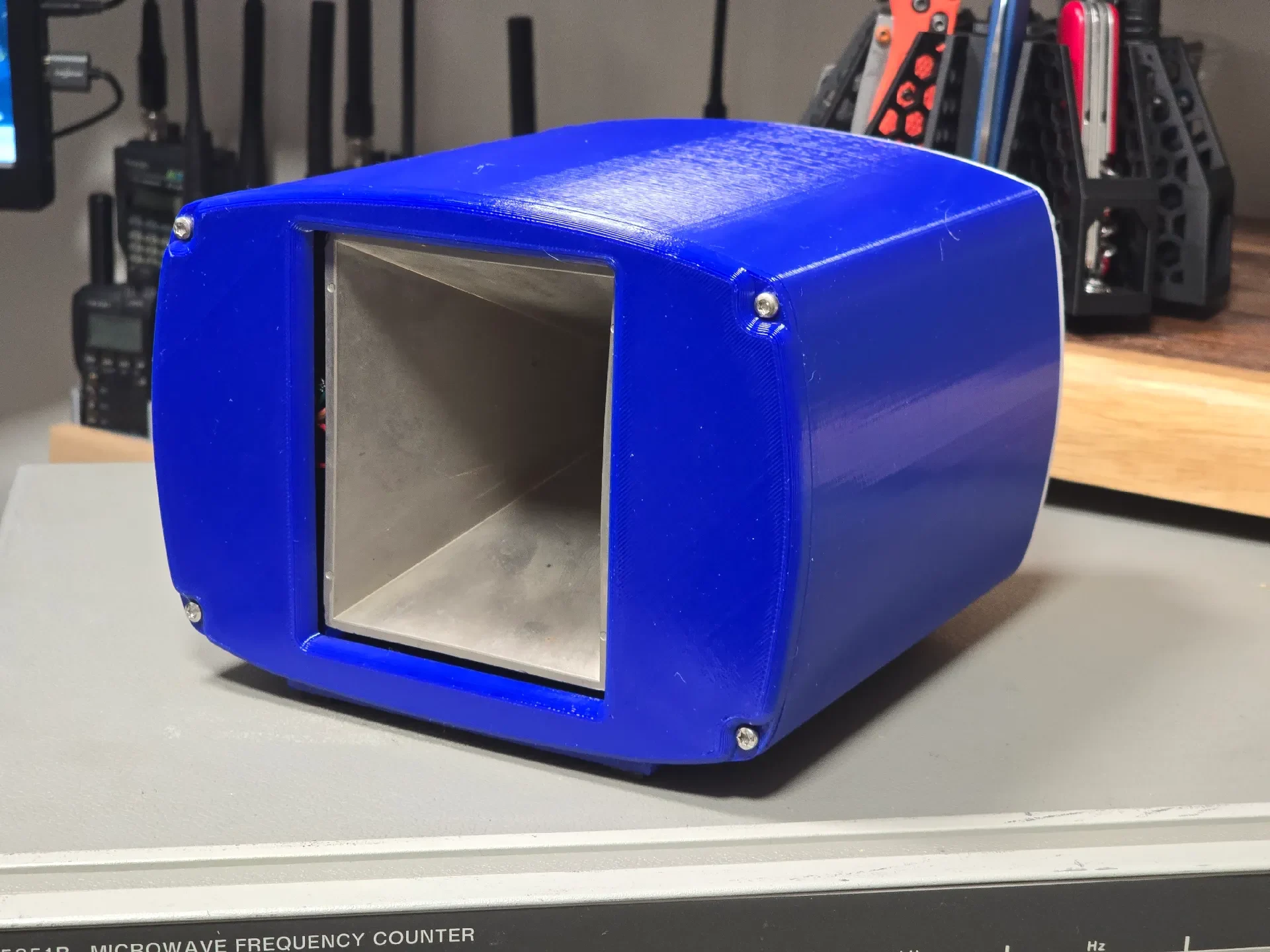

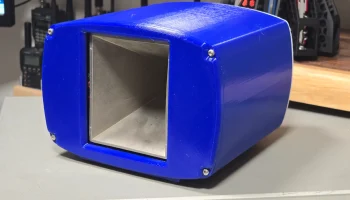

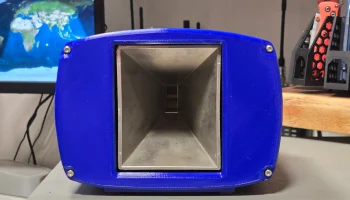

Этот корпус предназначен для размещения трансвертера Kuhne MKU 10 G5, 3 см, и небольшой рупорной антенны. Кроме того, он имеет слот для аккумулятора Talentcell емкостью 3 Ач. Для аккумулятора необходимо приклеить цилиндрический разъем на кабеле, чтобы обеспечить правильное выравнивание.

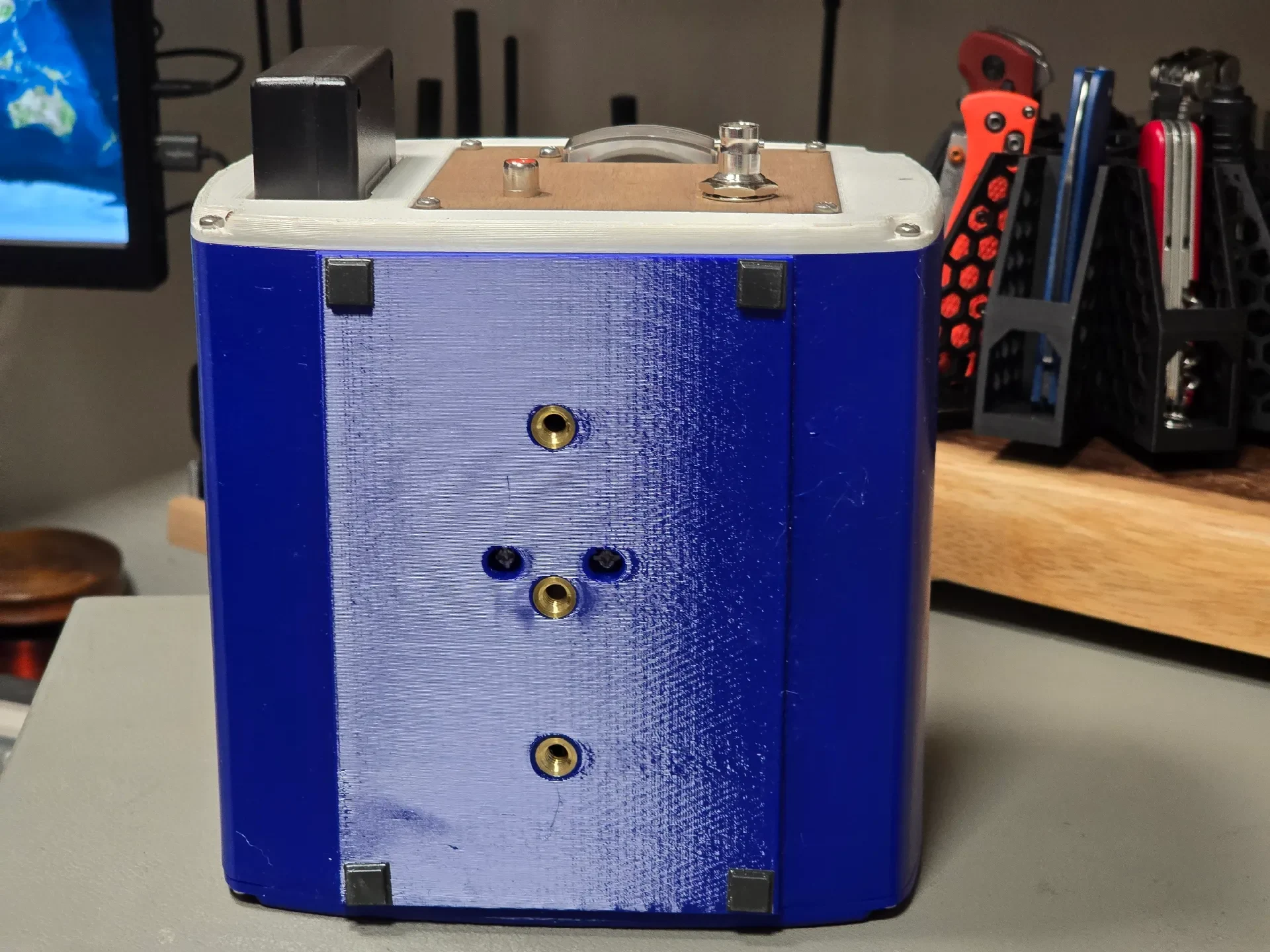

Для скрепления деталей используются латунные резьбовые термовставки (отверстие 4 мм для винтов 3 мм). В нижней части имеются отверстия для резьбовых вставок диаметром ¼-20 дюймов.

Монтаж антенны внутри оставляем читателю в качестве упражнения, поскольку он будет во многом зависеть от антенн, волноводных переходов и т. д.

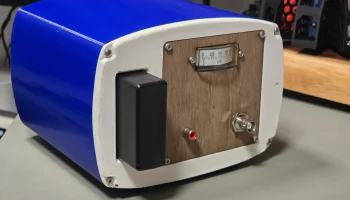

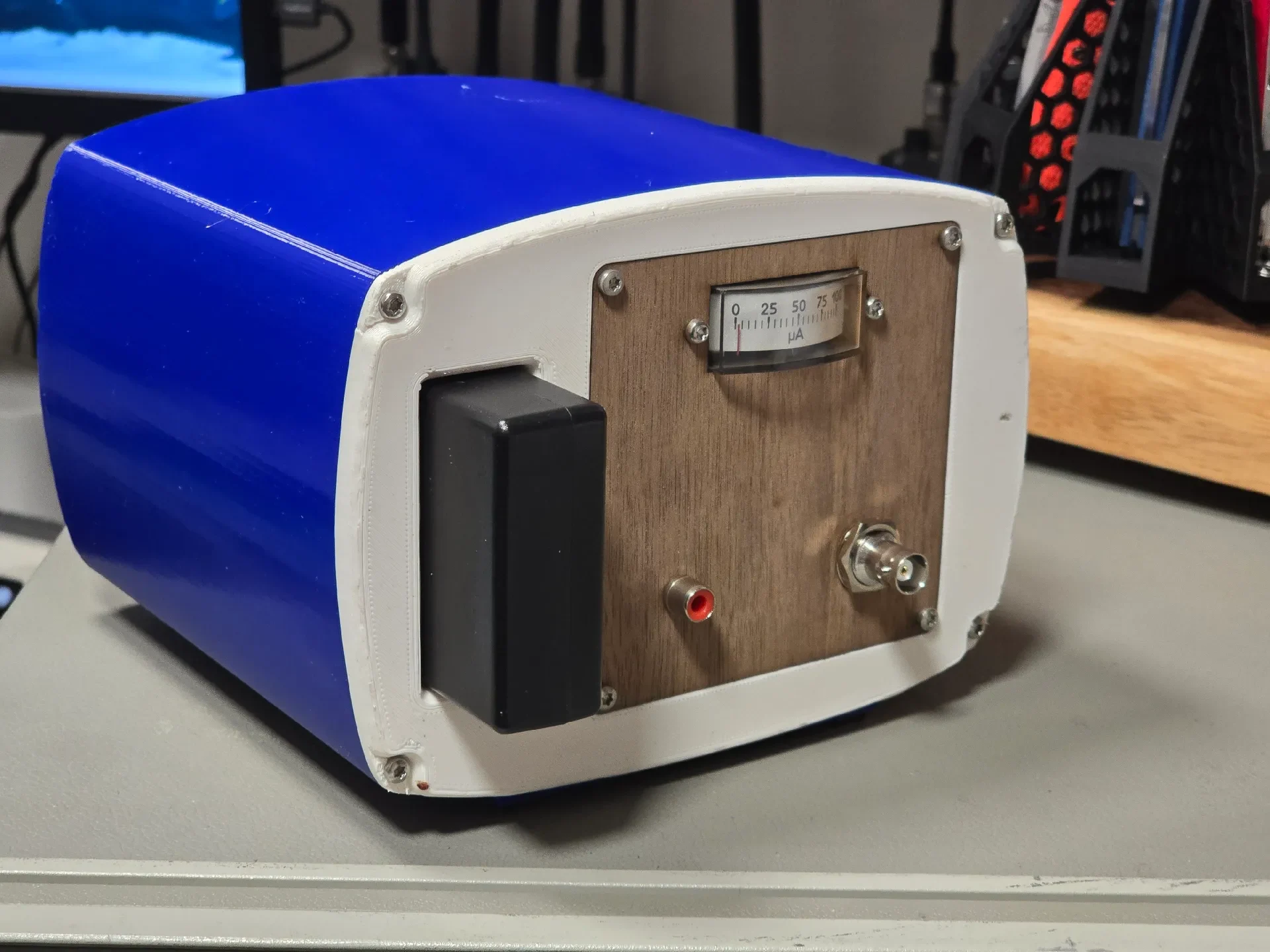

Для передней панели я использовал фанеру из орехового дерева толщиной 3 мм, но ее можно легко распечатать на 3D-принтере и настроить в соответствии с вашими конкретными планами интерфейса/разъема.
