Радиоконсоль

Эти модели достаточно специализированы для моего применения, однако файлы можно изменить для соответствия соответствующим приложениям.

Эта консоль, напечатанная на 3D-принтере, подходит для Ford Expedition 1999 года выпуска с узкой центральной консолью (передние сиденья имеют подлокотники). Я снял штатную крышку консоли и лоток внутри. Затем была создана рама, закрывающая проем в центральной консоли, к которой крепятся остальные детали.

Во всех напечатанных деталях использован АБС-пластик, и они выдерживают многолетнюю эксплуатацию в автомобиле, предназначенном для бездорожья. Многие детали были напечатаны с заполнением 90-100 % из-за конструктивного использования. Детали были разработаны таким образом, чтобы уменьшить потребность в поддержке, а необходимую поддержку легко снять и в некосметических местах.

Оборудование, которое я интегрировал в этот проект:
Любительская радиостанция Kenwood TM-V71
Любительская радиостанция TYT-9000D
Радиостанция Midland MXT400 GMRS
CB-радиостанция Uniden PRO 510 XL
Беспр��водные контроллеры Trigger Six Shooter
Кнопочный переключатель с фиксацией, 16 мм (например, Amazon ASIN: B07RLP1TVB)
Цифровой вольтметр (например, Amazon ASIN: B088TGNTFS)
Расширение для монтажа на панели Ethernet (например, Amazon ASIN: B06Y4J9MZ4)
Предметы, использованные при строительстве:
Пластиковые винты для формирования резьбы, номер детали McMaster-Carr 96001A156.
Алюминиевый угловой приклад, ширина 1-1/2 дюйма, толщина 1/16 дюйма (Home Depot)
Рамка

Рама характерна для Ford Expedition первого поколения с узкой центральной консолью. Его можно распечатать из двух частей, а затем скрепить вместе и прикрепить к боковым сторонам центральной консоли с помощью алюминиевого уголка. Повсюду имеются направляющие отверстия, предназначенные для винтов нарезания резьбы (обратите внимание, что расположение направляющ��х отверстий полезно для разметки мест сверления отверстий для винтов, а слои стенок вокруг небольших отверстий дают материал для вгрызания винтов). Отверстия для винтов необходимо будет просверлить до соответствующего размера для винтов, ~5/64.

Рама образует прямоугольное отверстие шириной 6,25 дюйма и длиной 11 дюймов, в которое вставляются модульные вставки. Модульные вставки монтируются с помощью лысок шириной 0,375 дюйма вдоль длинных краев проема. Передняя часть рамы, изогнутая область, утоплена для установки крышки и имеет отверстие для удлинителя Ethernet, монтируемого на перегородке (разъем для микрофона для радиоприемника Kenwood).

Крышка

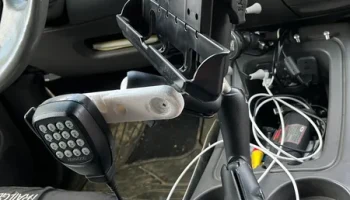

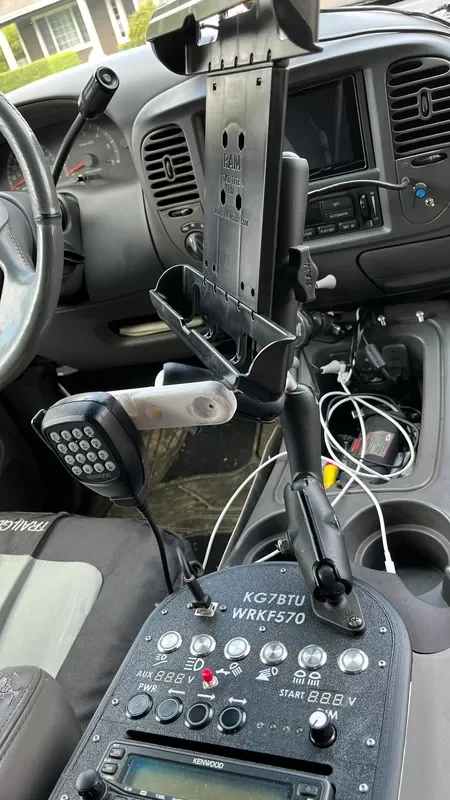

Защитная пластина — это модульный компонент в передней части консоли. Его толщина составляет 0,125 дюйма, и он носит преимущественно косметический характер, хотя на нем есть порт Ethernet, тисненые мои позывные и место для основания с алмазным шаром размера B Ram Mounts. Крышка крепится к раме четырьмя винтами, образующими резьбу.

Модуль переключателя

Модуль переключателя является одним из модульных вариантов. У меня есть две версии модуля переключателя:

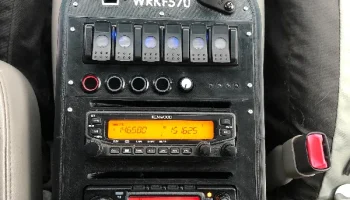

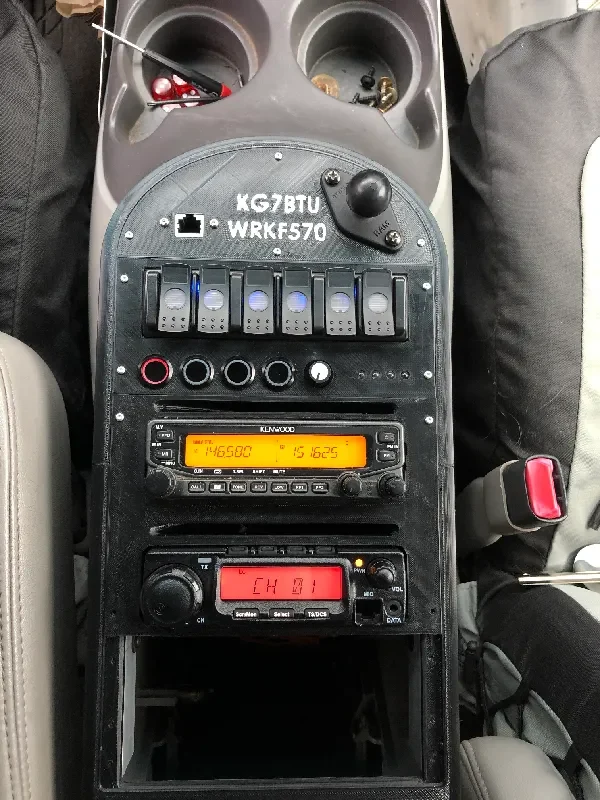

Первый предназначен для беспроводных переключателей Trigger Wireless Controller 6 Shooter. Этот модуль предназначен для крепления базы беспроводного контроллера, чтобы контроллер мог оставаться заряженным. Беспроводной контроллер магнитный, поэтому при желании его можно легко снять. Этот модуль также включал в себя блок 16-миллиметровых переключателей с защелкой и набор светодиодов, которые я использовал для управления специальной световой панелью советника по дорожному движении.

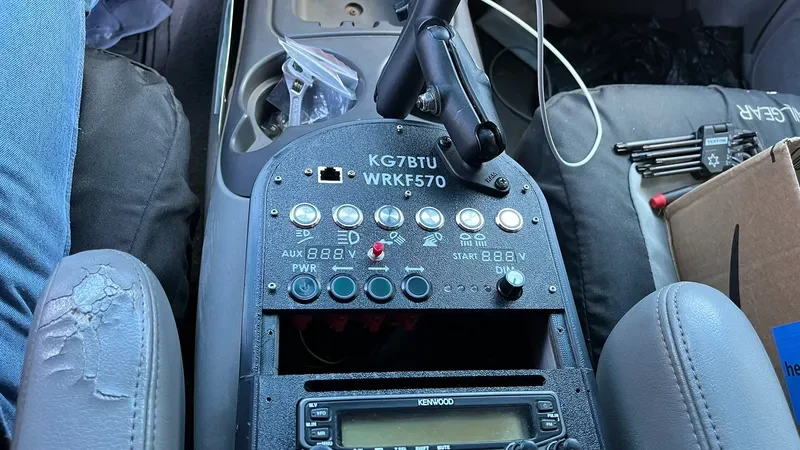

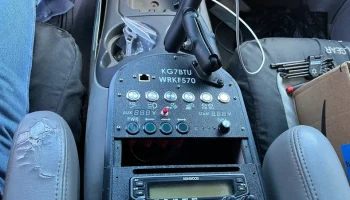

Во второй конструкции был исключен беспроводной контроллер и использовано больше 16-миллиметровых переключателей. Он также включал в себя два цифровых вольтметра для контроля заряда аккумулятора автомобиля и вторую вспомогательную батарею, переключатель мгновенного действия для включения вольтметров и ручку диммера для регулировки подсветки переключателей. Для маркировки вещей есть графика и текст. Первоначально я напечатал первые два слоя темным цветом, а затем переключился на белый, чтобы выделить текст, но недавно использовал принтер с поддержкой нескольких нитей, чтобы заполнить текст контрастным цветом.

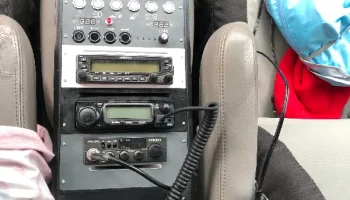

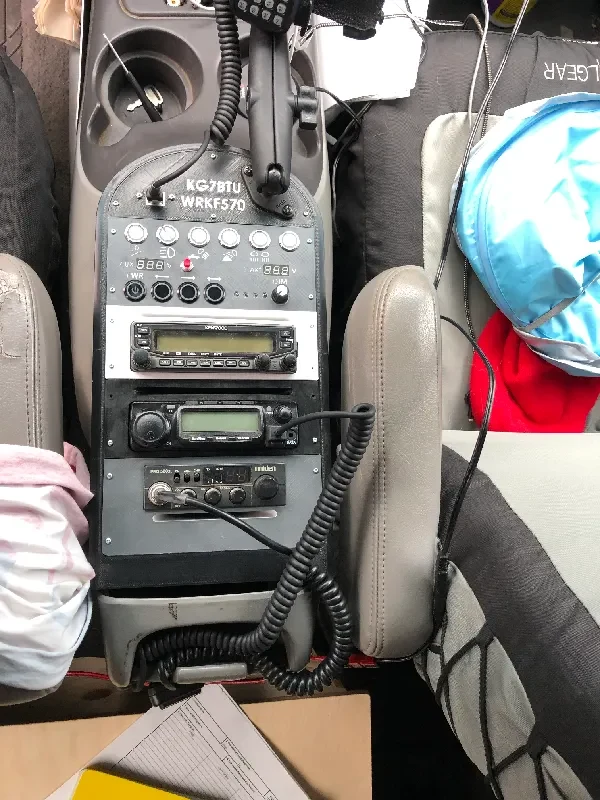

Радиомодули

Радиомодули были разработаны для размещения определенных радиостанций. Эти радиостанции имеют динамик, установленный сверху или сбоку.
