Оконный воздуховод [р.4]

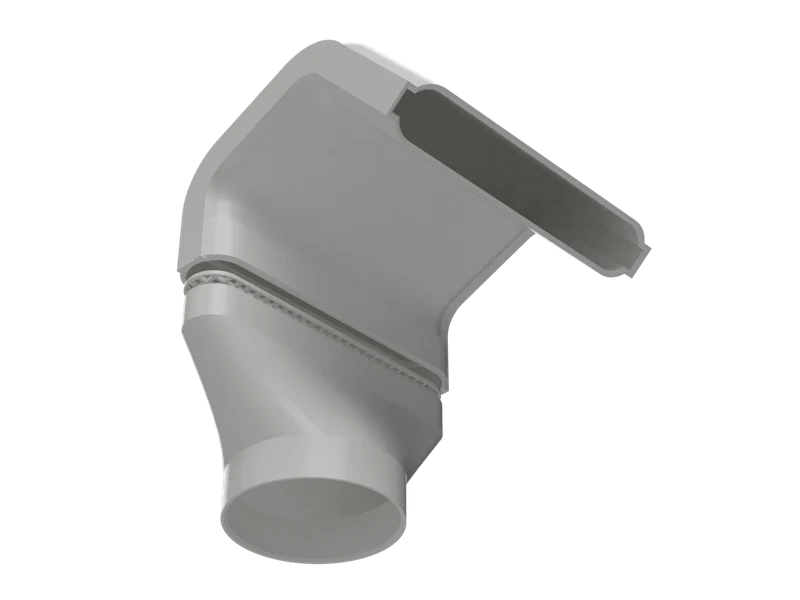

Вентиляционное отверстие для установки на окно с помощью адаптера воздуховода диаметром 100 мм.

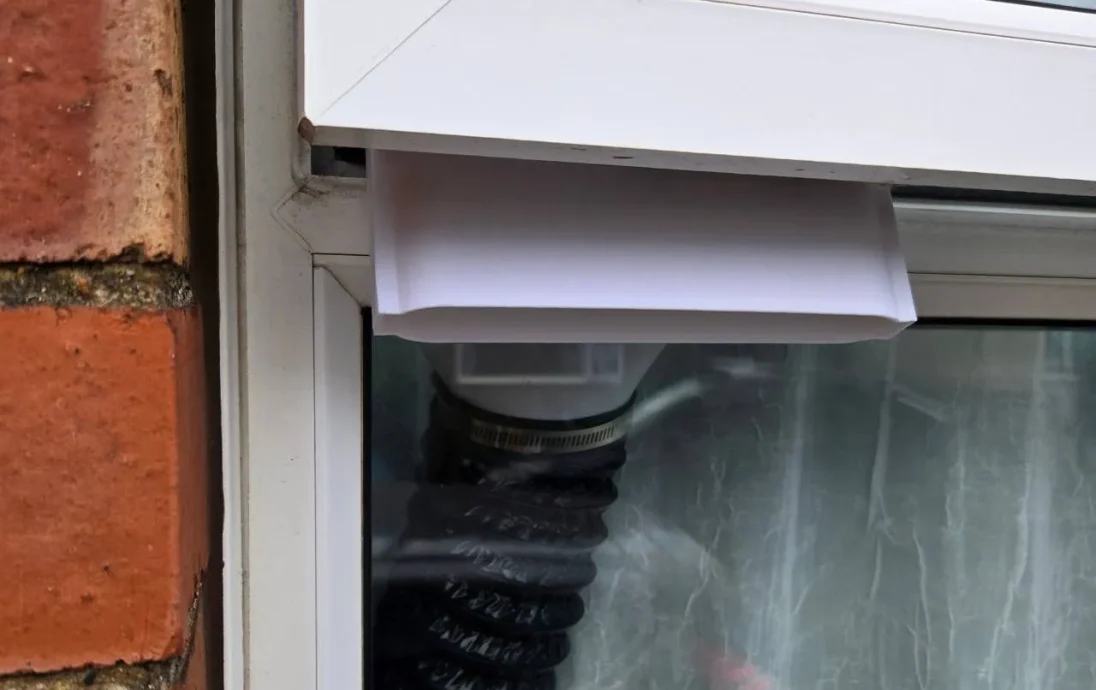

Его можно либо «подвесить» к проветриваемому окну, либо разместить горизонтально в стандартном окне.

Площадь вентиляционного отверстия составляет ~62 см², что близко к площади адаптера/шланга ~65 см² (в худшем случае), что означает, что не следует слишком сильно ограничивать объем воздуха.

Это часть моей коллекции вентиляции корпуса принтера.

Распечатать
Модель разделена на 3 части для удобства печати.
Вентиляционное отверстие (изгибающаяся часть) имеет плоские края, поэтому оно приклеивается к пластине и не требует опор по всей длине, но рекомендуется использовать одну опору на круглой части, где оно вставляется в адаптер (прилагаемая модель включает окрашенные опоры)
Допуски 0,25 мм.

ВНИМАНИЕ: я сам не печатал и не тестировал исправл��нные версии размером 150 мм.
Пожалуйста, ознакомьтесь с марками проверенных отпечатков других людей.

Обновления
09.09.2025, выпуск 4: Добавлены комплекты 150 мм: 65% (вписывается в область MK4) и 100% (полная площадь шланга)**
05.08.2025, ч.3: Добавлен переходник для шланга 150 мм *
2025-07-28, ч.2: Добавлен шаг.
08.07.2025, версия 1: Добавлен stl, заменен 3mf на сетки более высокого ра��решения.

* Это переходник для шланга большего размера, подходящий к оригинальной выхлопной системе.
**Площадь шланга/переходника диаметром 150 мм составляет ~175 см².
Размер 65% версии составляет ~ 115 см², но он почти подходит для кровати MK4.
100% версия — 175 см².
Это не учитывает ни решетку, ни сам изгиб, которые будут ограничивать поток воздуха.

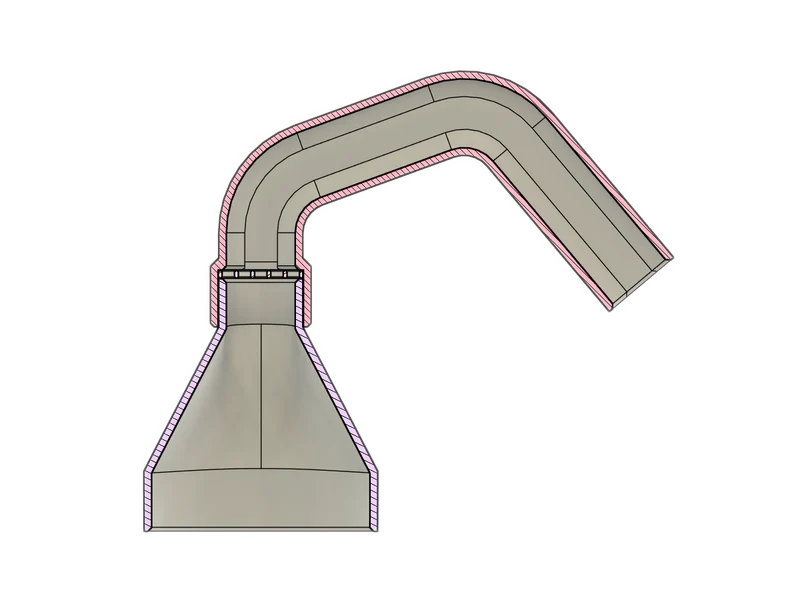

Рисование

В мм
