Устройство для намотки проводов любительской радиосвязи ...
Распечатав множество доступных намотчиков проволоки, я всегда находил в каждой одну или две вещи, которые мне не нравились — слишком большие, слишком громоздкие, их трудно наматывать, они плохо развертываются самостоятельно, мешают галстуки и т. д.

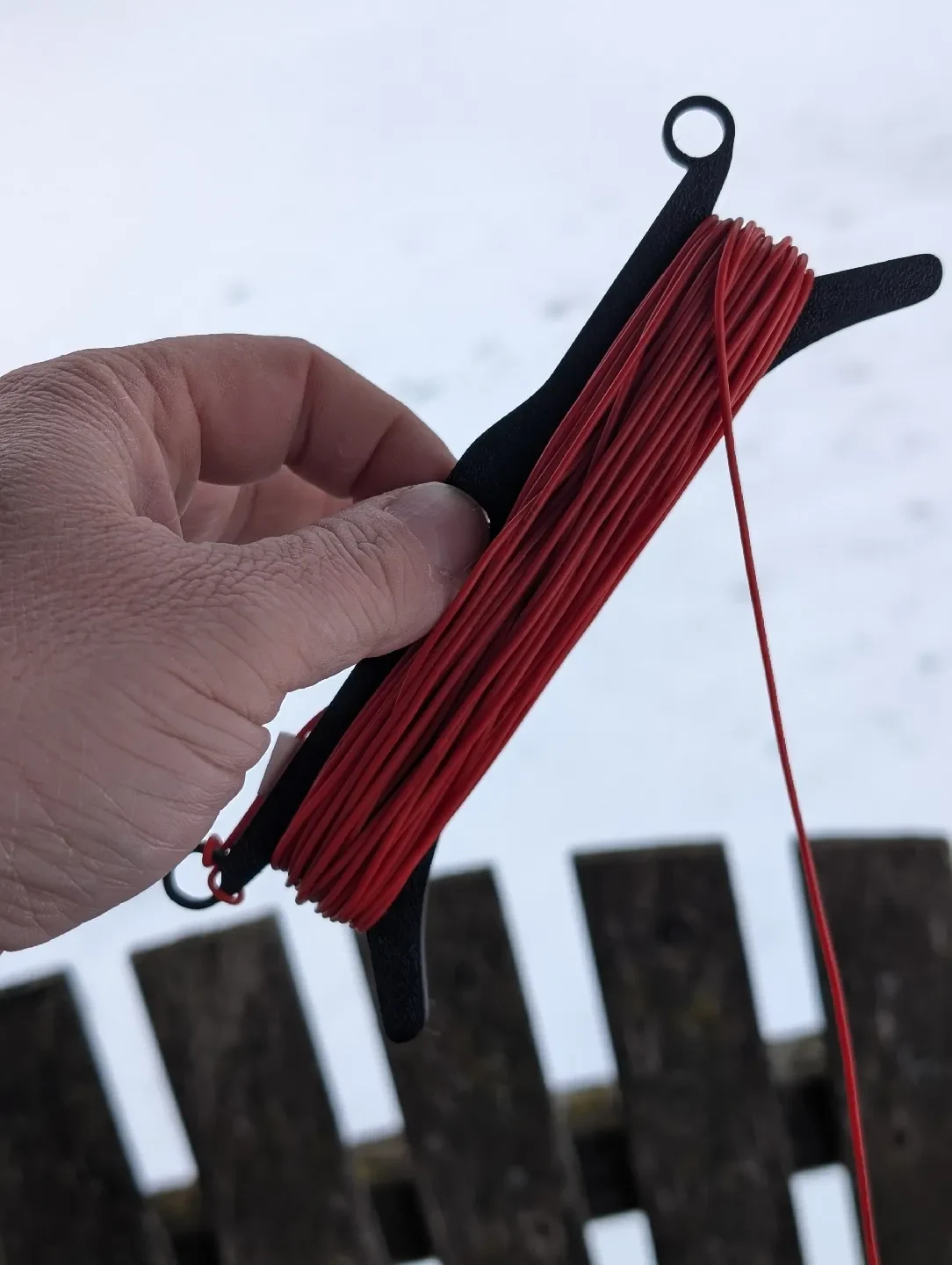

Я разработал эту намоточную машин�� с целью объединить те функции, которые мне нужны, в компактную, легкую, компактную и удобную для печати конструкцию, которую я буду продолжать совершенствовать с течением времени. Согласно задумке, он легко вмещает достаточно проволоки для EFHW длиной 40 м (~ 66 футов), а также вмещает 125 футов паракорда диаметром 90/1,18 мм или более 200 футов плетеной тестовой лески весом 100 фунтов.

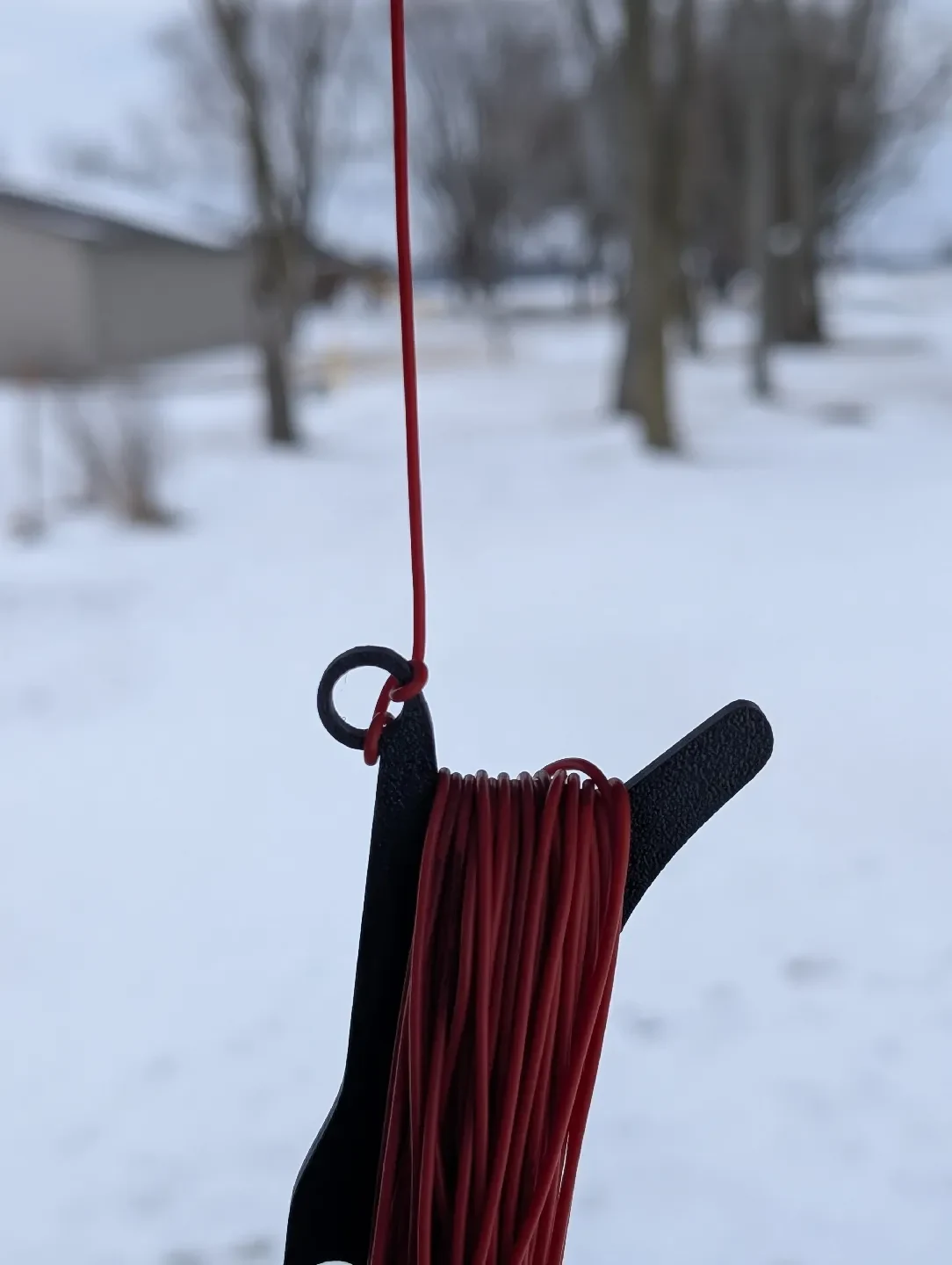

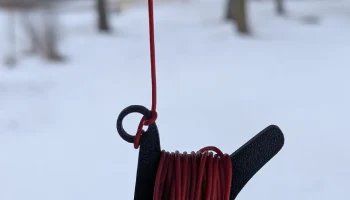

Концевые петли предназначены для того, чтобы пользователь мог завязать леску, вставив леску в петлю, а затем натянув ее на петлю, что фиксирует леску и предотвращает ее дальнейшее разматывание. Стандартный S-образный узел также подойдет к петлям, что позволяет использовать различные механизмы крепления. Центральная петля предназначена для использования в качестве центральной точки поворота при разматывании с минимальными усилиями — больше не придется трясти намотчик вверх и вниз. Отличным сопутствующим принтом является S-Clip от K6ARK (мне нравится использовать стандарт��ый клип, напечатанный в масштабе 110%):
www.printables.com/model/402834-s-clip-s-biner
Модель легко масштабировать в соответствии с вашими потребностями — вот рекомендуемые мной размеры, основанные на более чем годичном использовании в полевых условиях:
Размер/Масштабирование
Х
Да
З
Ультрапортативный (QRP)
80
80
100
Стандартный
100
100
120
Суперемкость (QRO)
130
130
130
Вот мои рекомендуемые характеристики печати:
Нить: PCTG, PETG или ASA (не PLA).
Настенные петли: 5
Верхняя оболочка: 5
Нижняя часть корпуса: 5
Заполнение: 30% кажется идеальным.
Узор заполнения: гироид
Края: не требуются, если у вас нет проблем с адгезией — я исп��льзую Bed Weld.
Поддерживает: Не требуется
