SsangYong Actyon2/Korando C (2010-2013) Крепления для пе...

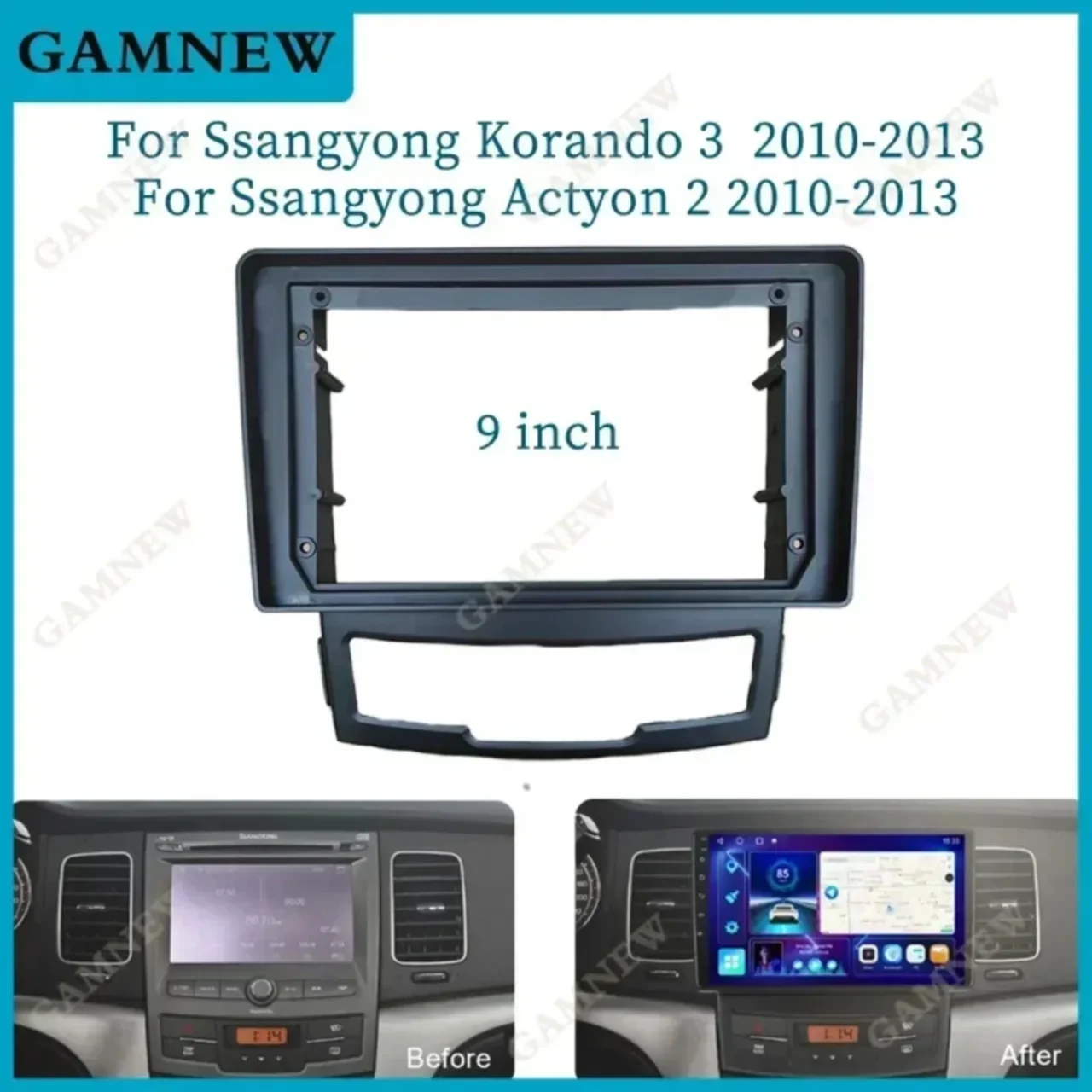

Этот набор предназначен для использования с конверсионными рамками, такими как этот товар с AliExpress. Если у вас достаточный объем здания, вы можете напечатать одну рамку с монтажными ушками. ��оя строительная пластина размером 235x235 слишком мала для этого. Это послужило поводом спроектировать отдельные кронштейны для крепления, которых достаточно в большинстве случаев. С помощью двух саморезов 2,5х12 мм прикрутите напечатанные детали к рамке-переходнику.
Кроме того, я спроектировал бамперы, чтобы использовать их вместо крепежных винтов на верхних ушках из-за небольшого пространства для винтов и отвертки. Высший предназначен для использования мягких ТПУ с заполнением 10-15%. Просто вставьте его в отверстия перед установкой радио.
Я использовал PETG для кронштейнов и TPU для бамперов. Все детали напечатаны слоями 0,3 мм.

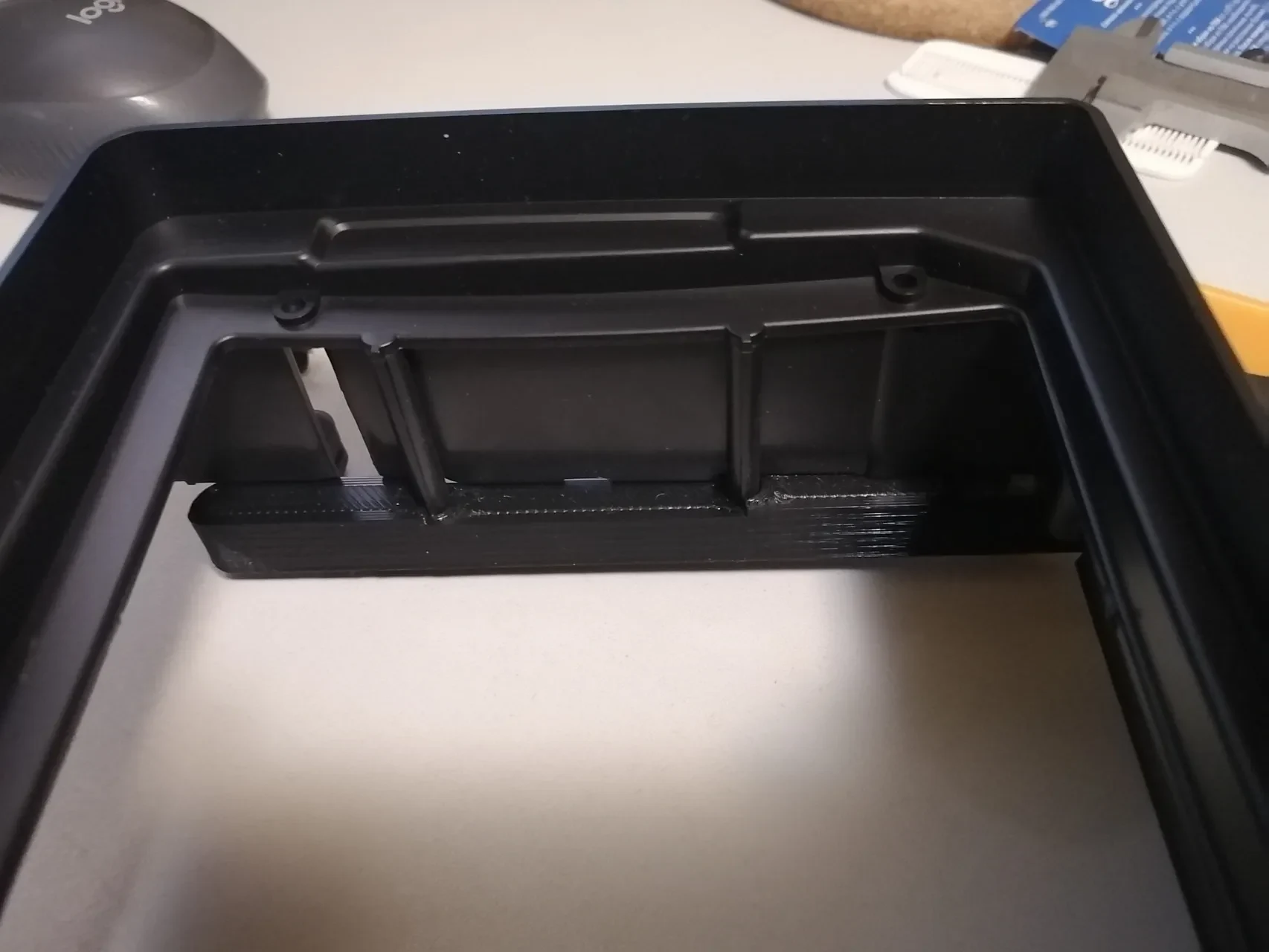

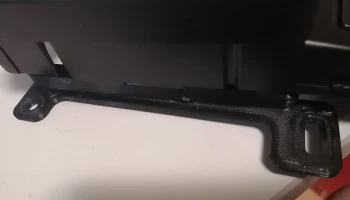

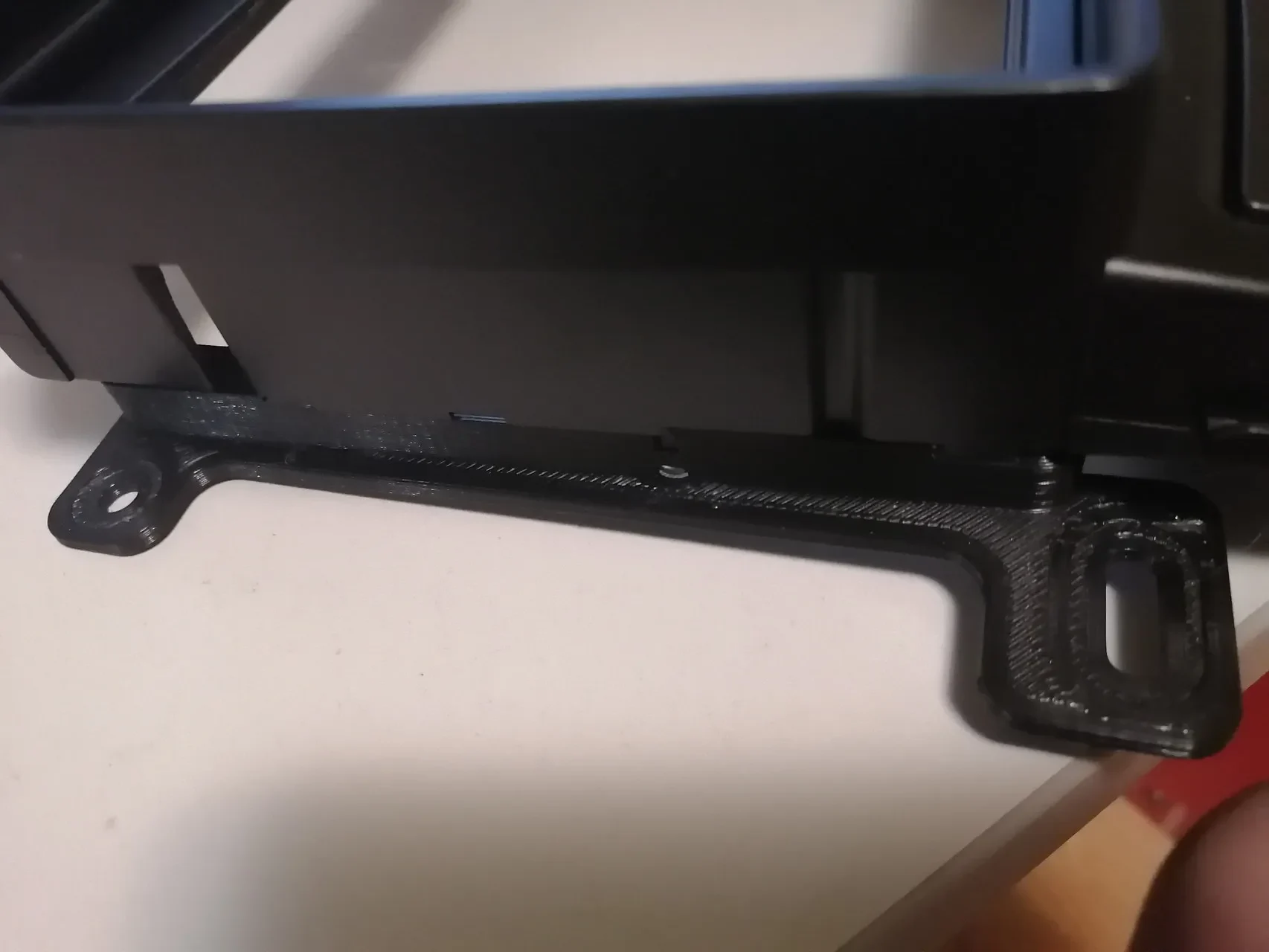

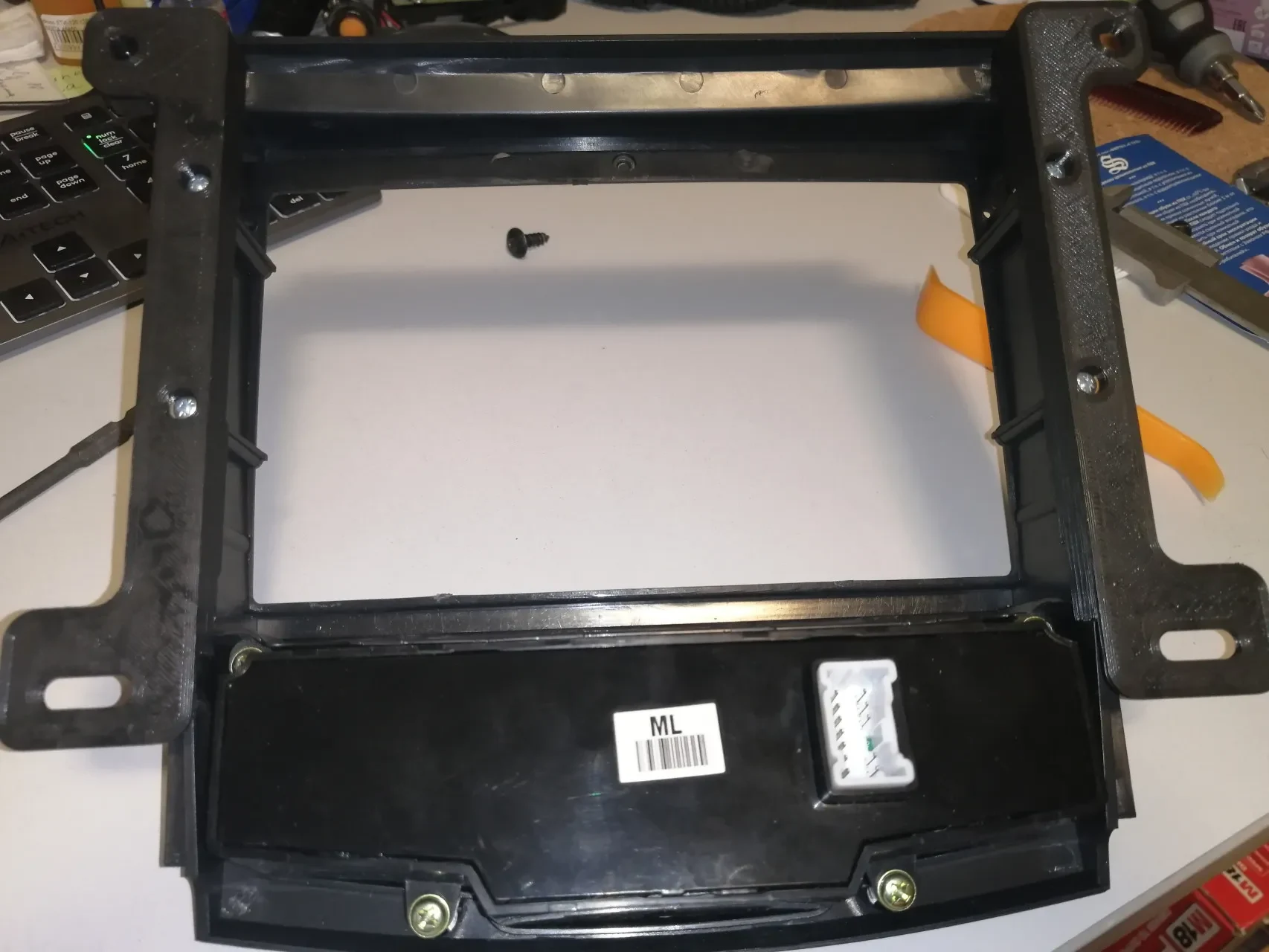

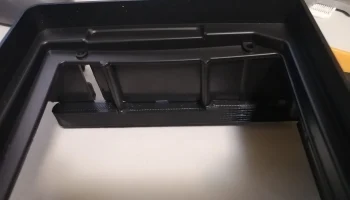

Эти модели предназначены для установки нештатных магнитол в автомобили SsangYong Actyon|Korando C 2010-2013 годов выпуска через переходные рамки с Aliexpress. То, что там продаётся, требует международных крепёжных ушей, которых уже почти не найти. Если позволяет размер стола, то можно напечатать модель с рамкой и крепёжными ушами. На мой стол 235х235 она не лезет, поэтому могели ушей сделал отдельно. Закрепить в переходной рамке двумя саморезами 2,5х12мм.
При монтаже у меня не получилось закрутить верхние саморезы, так как я не настолько ловок с подсовыванием отвёртки. Вместо этого я напечатал из ТПУ два упора. Упор 12 мм для более мягкого пластика с заполнением 10-15% («ФД-Пласт», например). Упоры просто вставить в верхние уши перед установкой радио в машину.
Уши я напечатал из PETG, упоры — из ТПУ. Слой: 0,3 мм.
