Панель управления радиосистемой Airbus A320 [RMP]

Обновление от 24 сентября 2026 г.: Обновлена ​​ссылка на резистор и знак четверти ватта.

Обновление от 15 сентября 2026 г.: добавлено руководство по подключению и небольшое обновление описания модели.

Обновление от 28 августа 2026 г. Обновлено описание, добавлен белый светодиодный переключатель и пластиковая шайба, все комплекты распроданы.

Обновление от 07.06.2026: обновлены изображения и PDF-файлы, чтобы устранить странную ошибку теней на моделях.

Обновление от 19 июня 2026 г.: переписаны части раздела «Печать».

Обновление от 18 июня 2026 г.: добавлены разделы видеоуроков и программного обеспечения Mobiflight.

Обновление от 29 мая 2026 г. На дисплеи добавлен комментарий об оттенках автомобилей для лучшего просмотра.

Наконец-то готова долгожданная и значительно улучшенная версия 2 моей радиопанели!

Пожалуйста, наслаждайтесь и не стесняйтесь спрашивать, если у вас есть какие-либо вопросы!

Видеоурок

Вот мой официальный видеоурок о том, как заказать, распечатать и собрать всю панель.

Введение

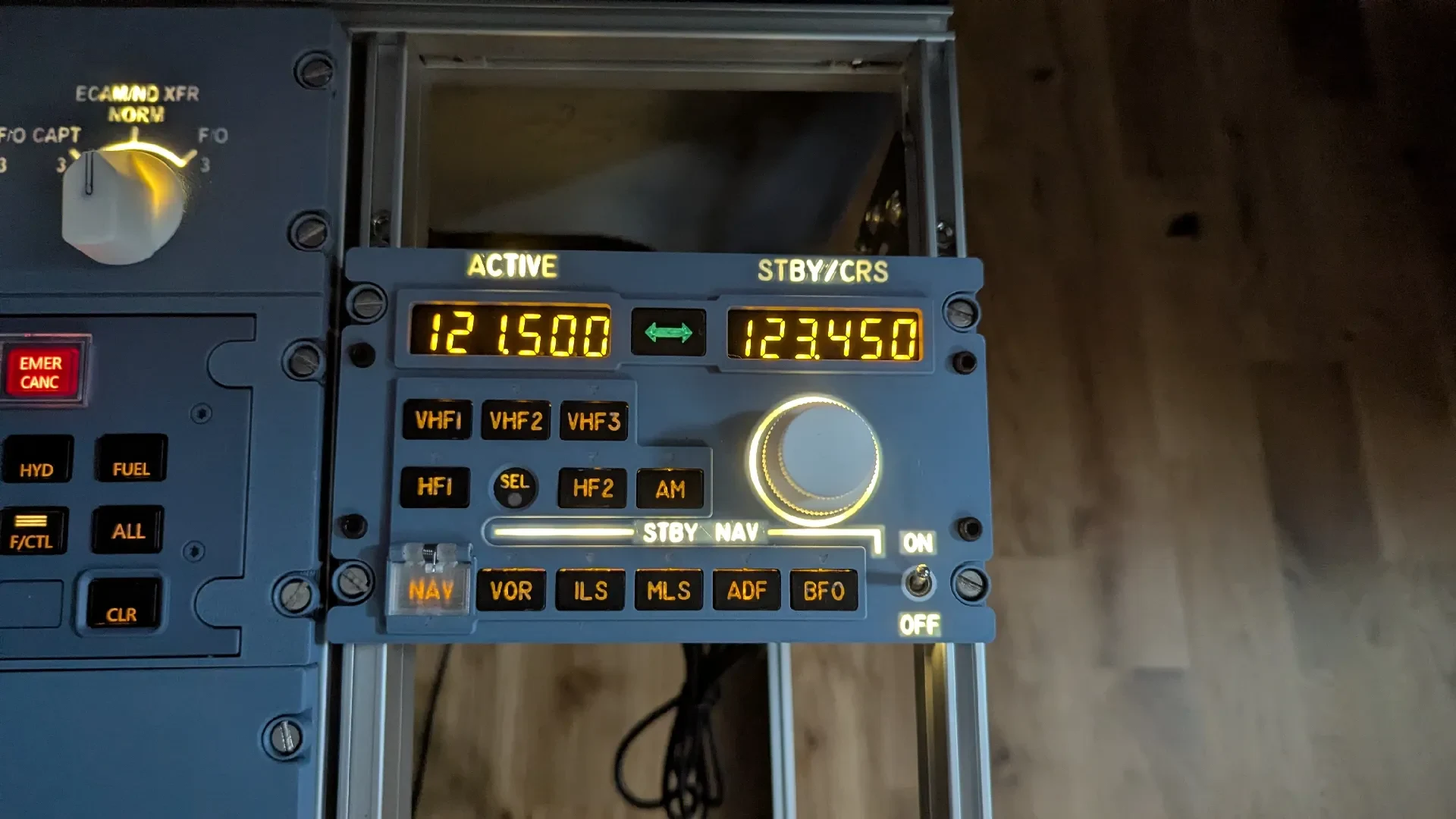

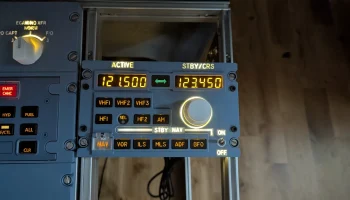

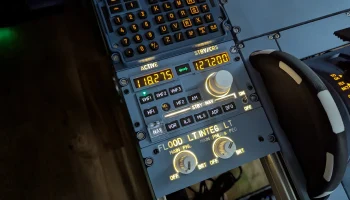

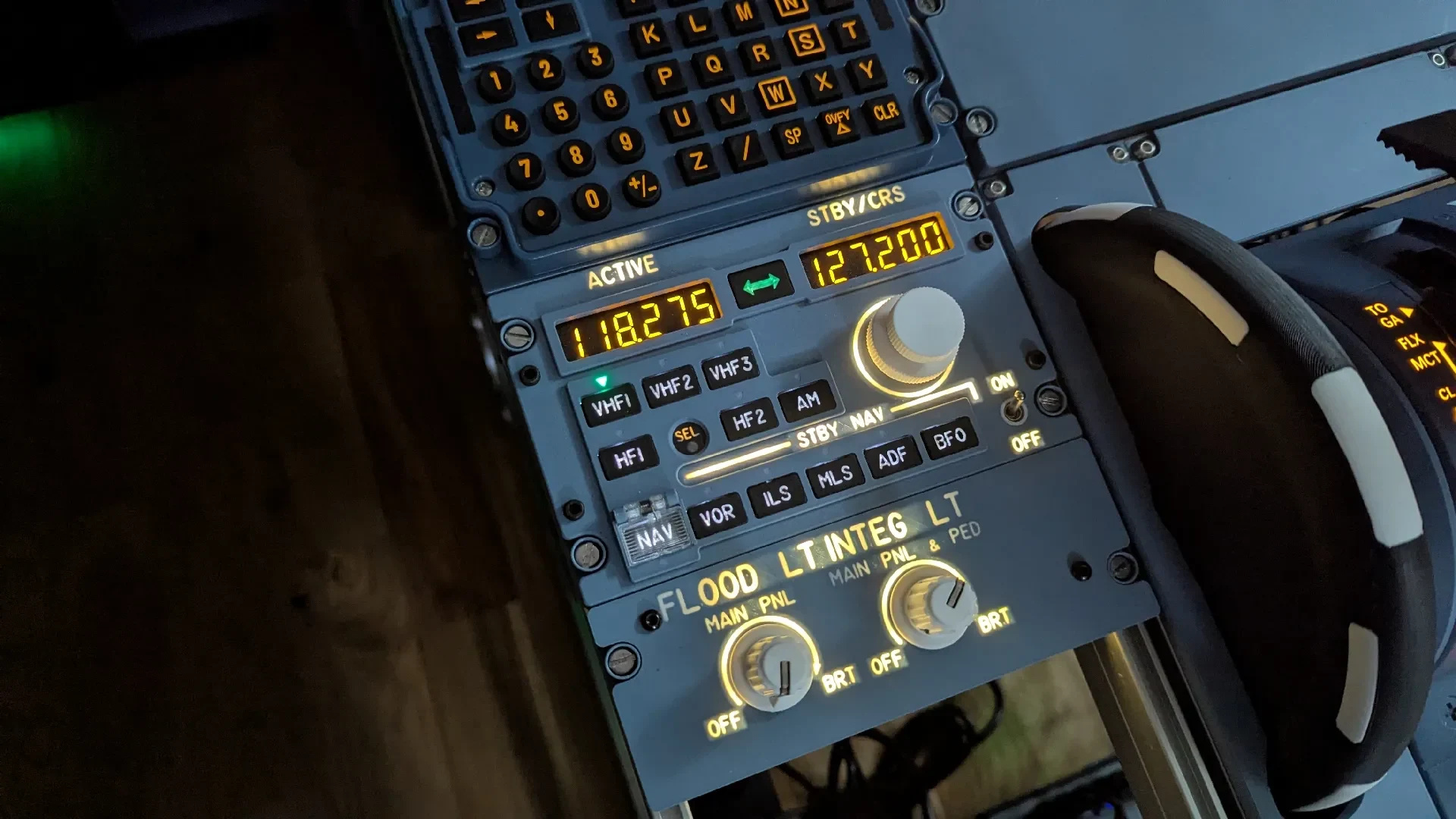

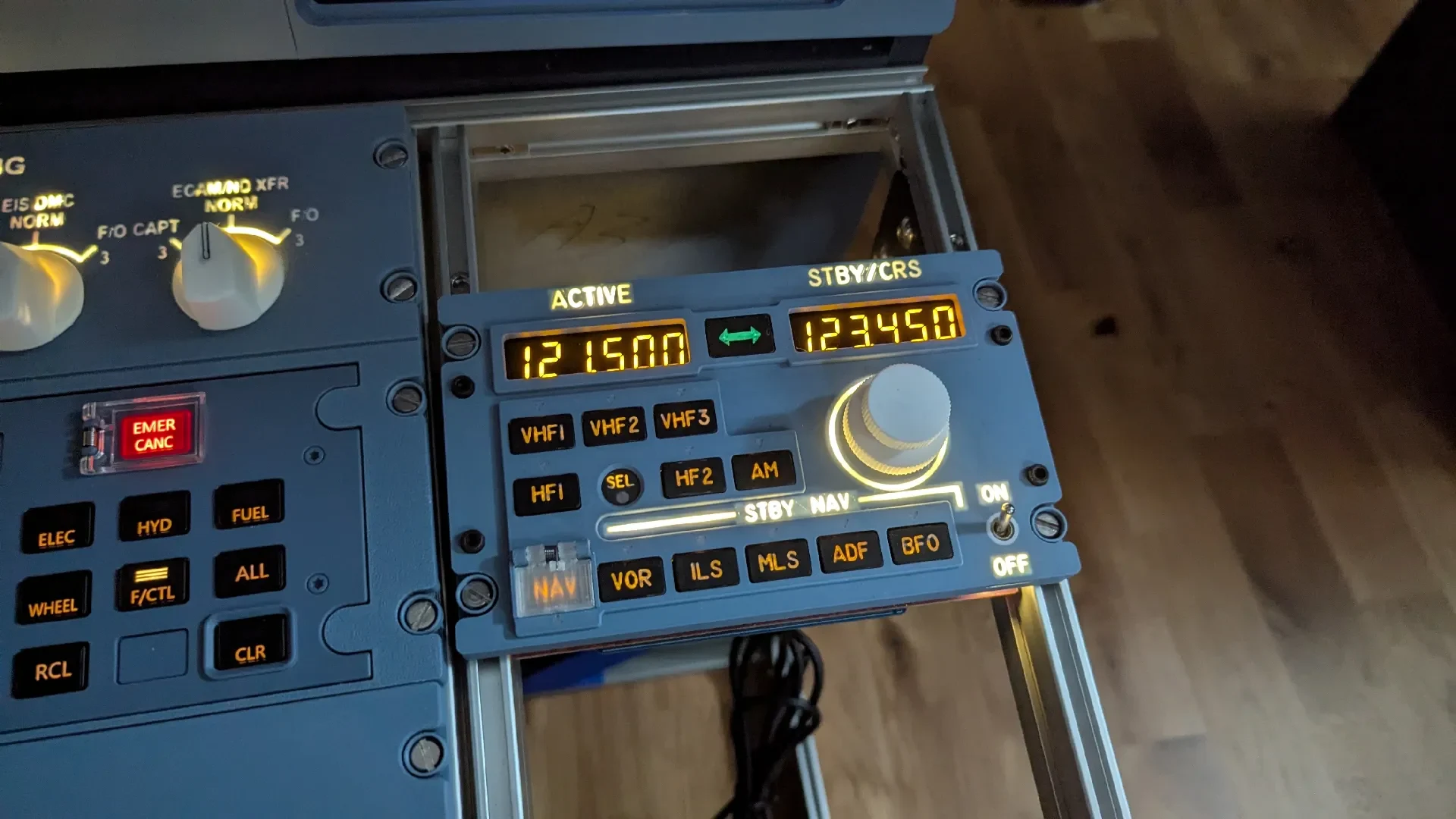

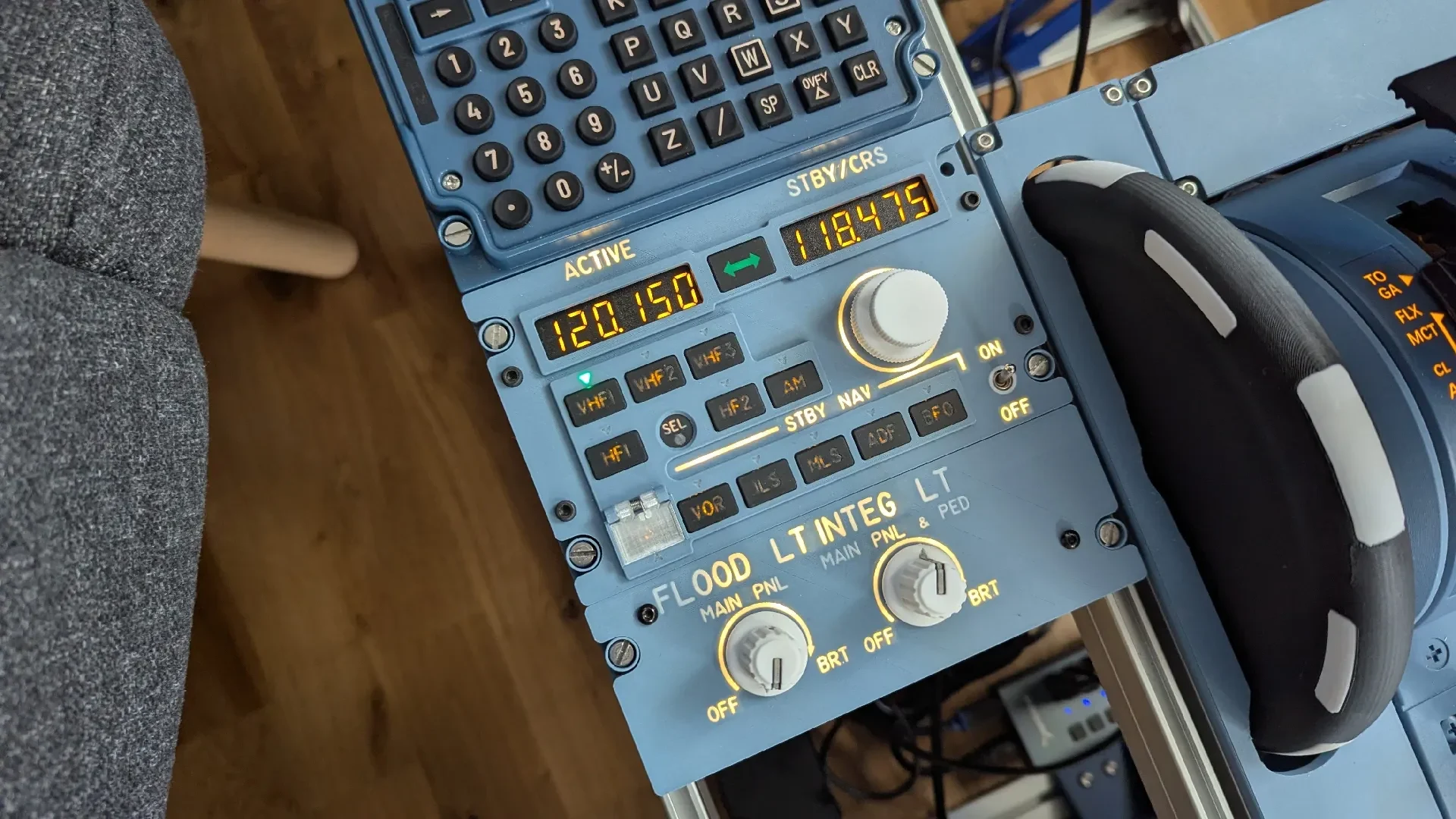

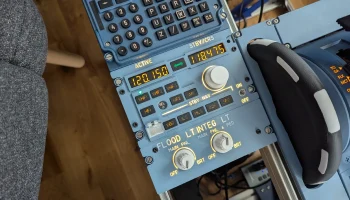

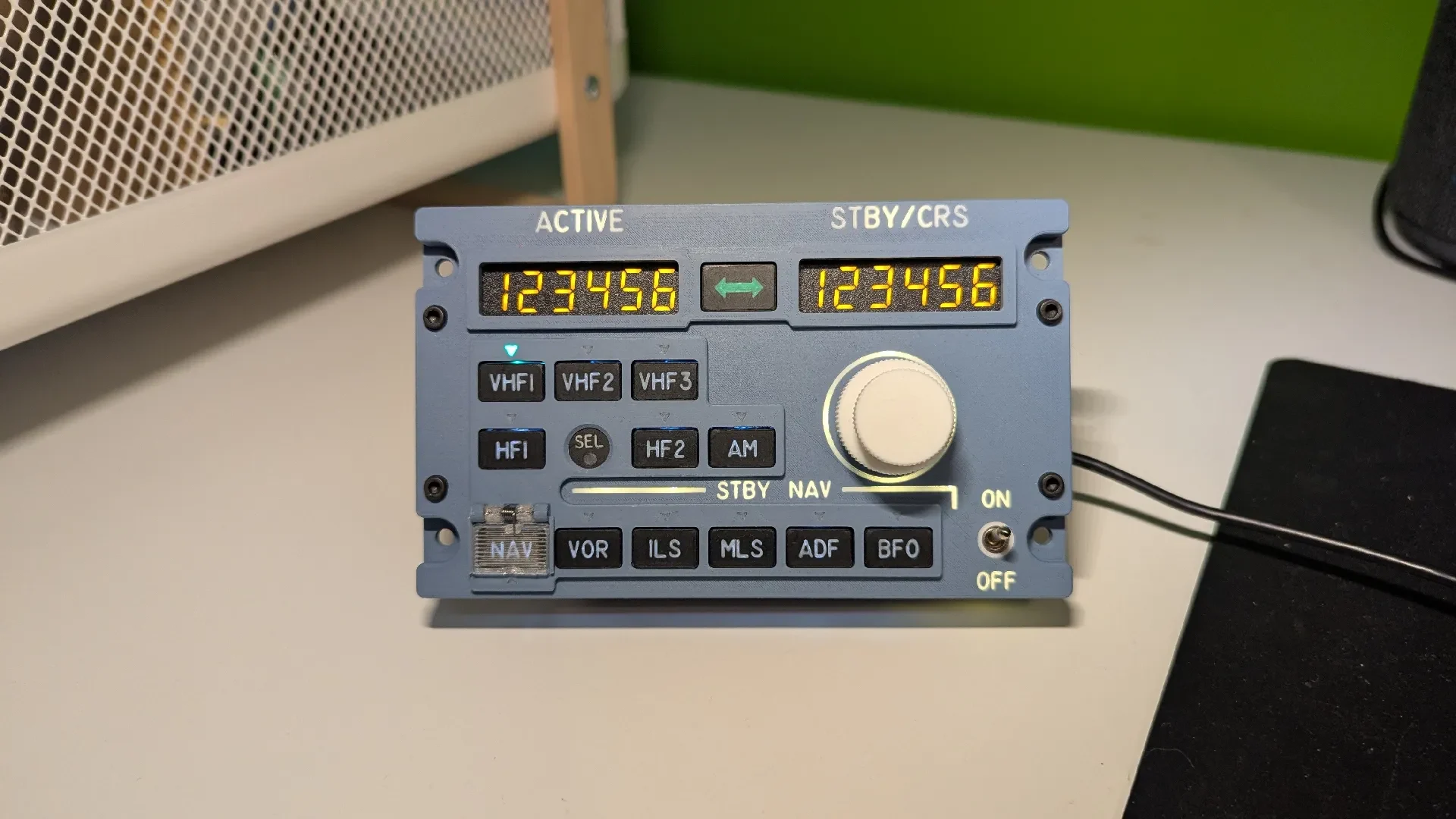

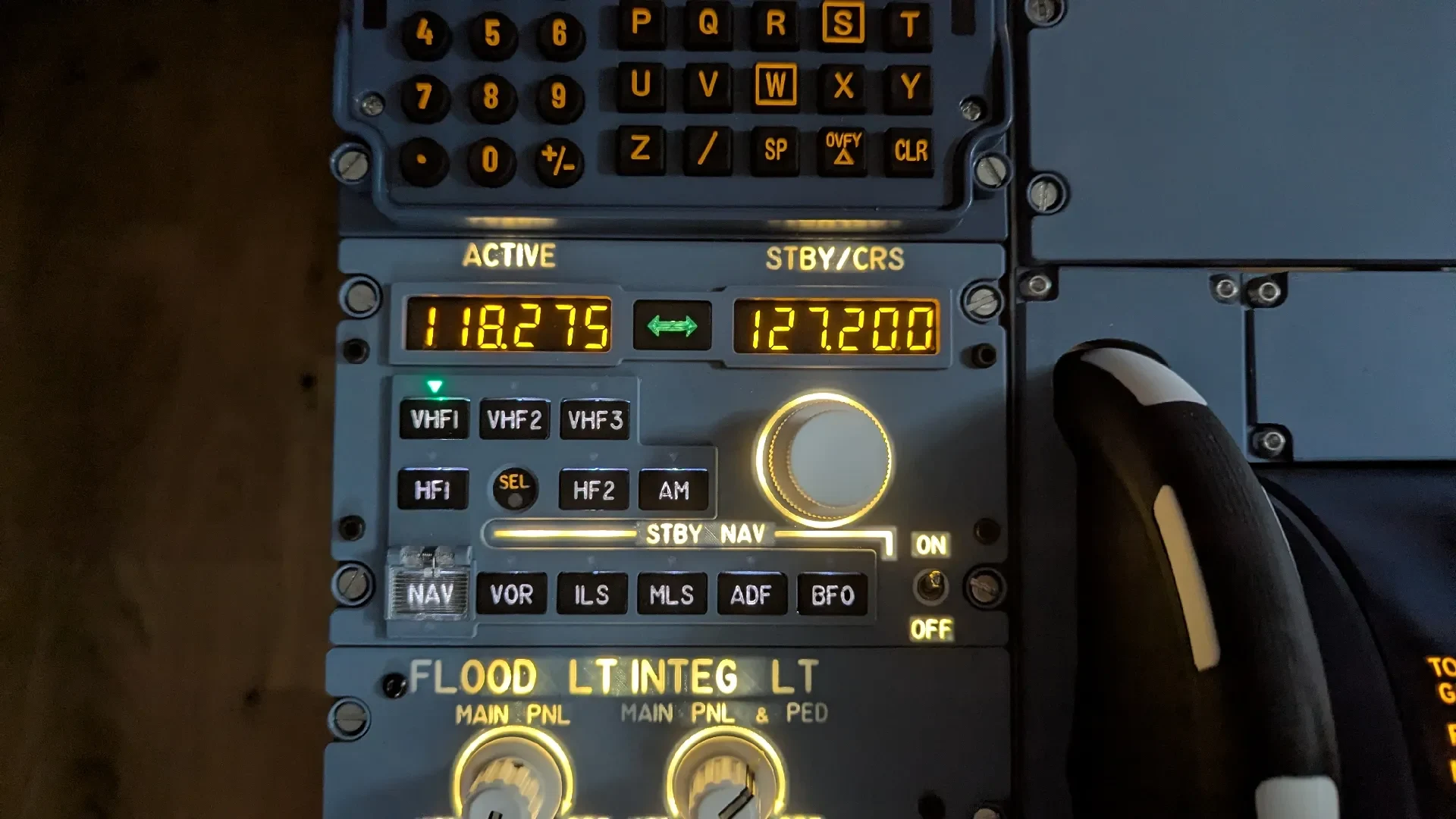

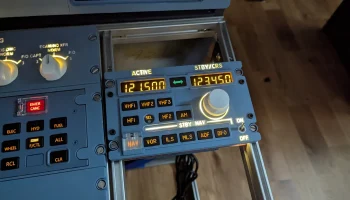

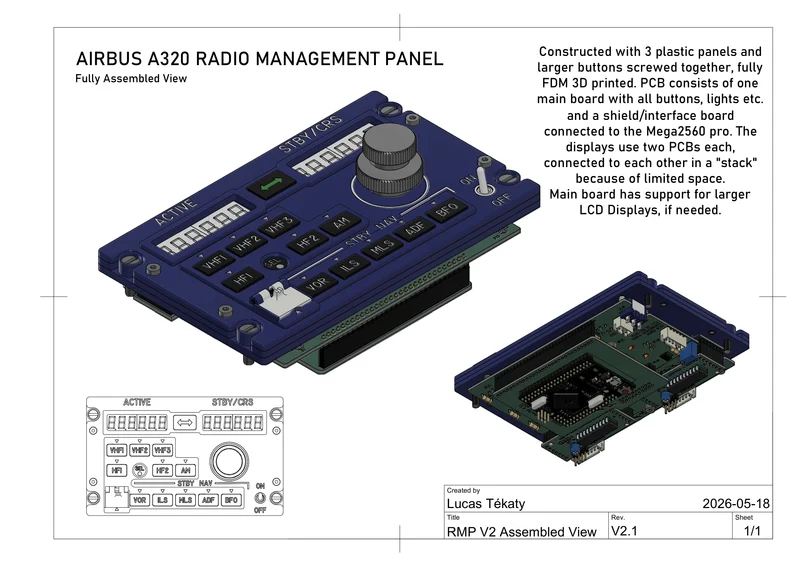

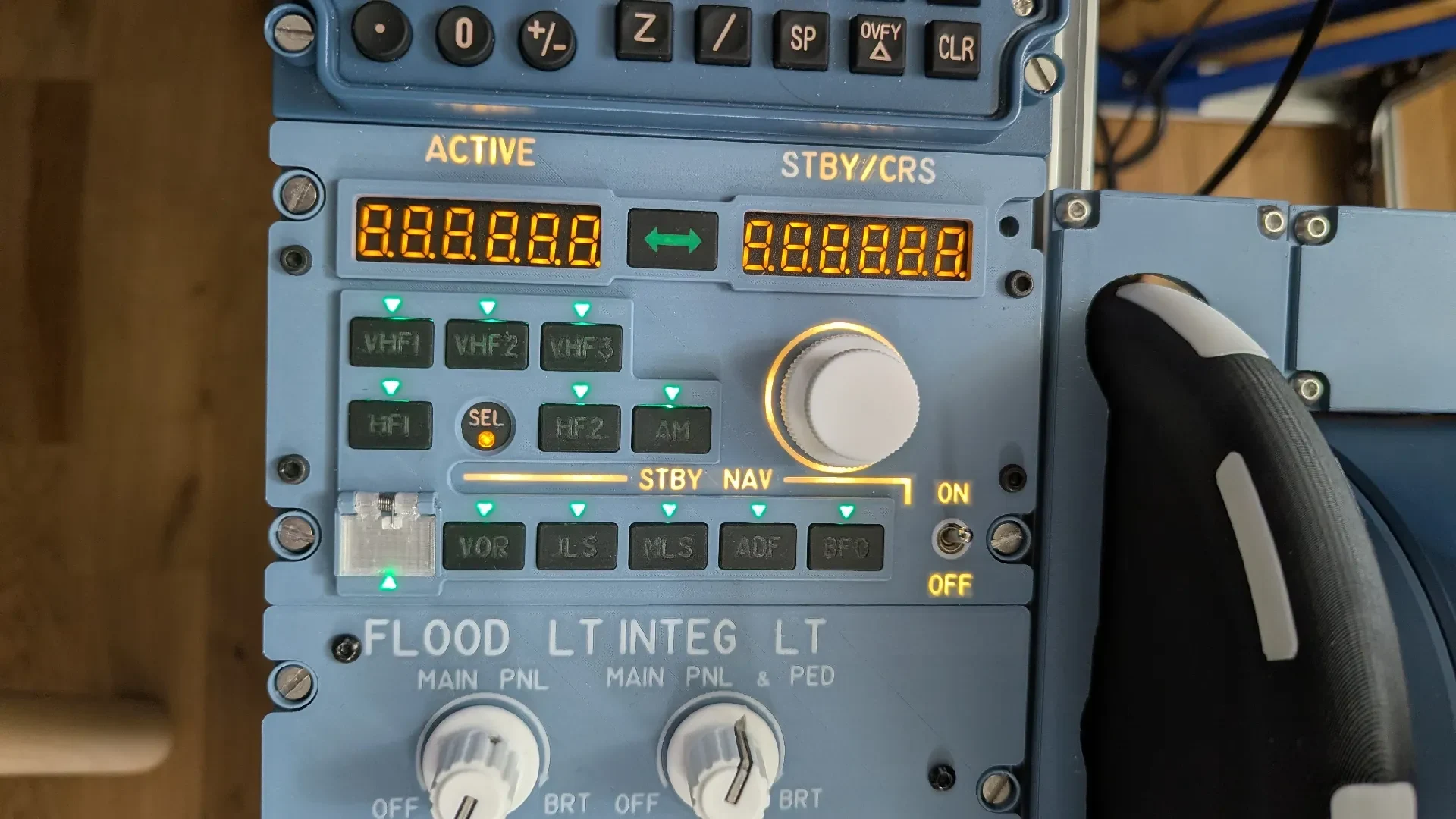

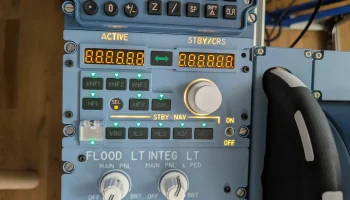

Это копия радиопанели Airbus A320 в масштабе 1:1 с полностью рабочими дисплеями, кнопками и подсветкой. В панели используются три слоя панелей, напечатанных на 3D-принтере, и несколько нестандартных печатных плат. Требуется какая-то многоцветная система, а некоторые части модели предназначены для печати с помощью сопла диаметром 0,2 мм и гладкой высокотемпературной пластины.

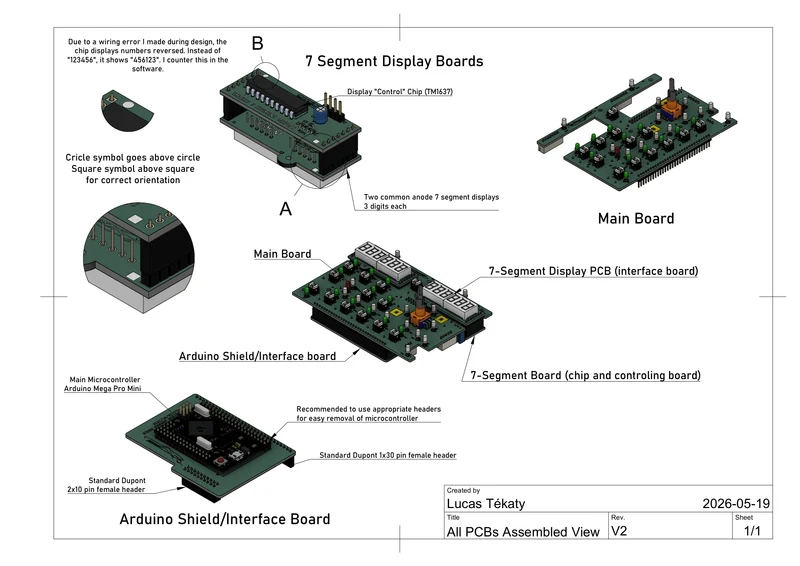

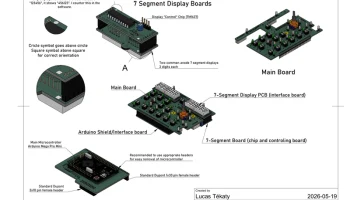

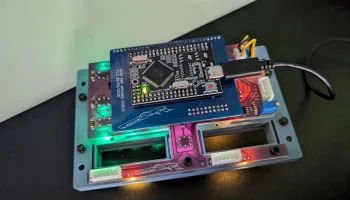

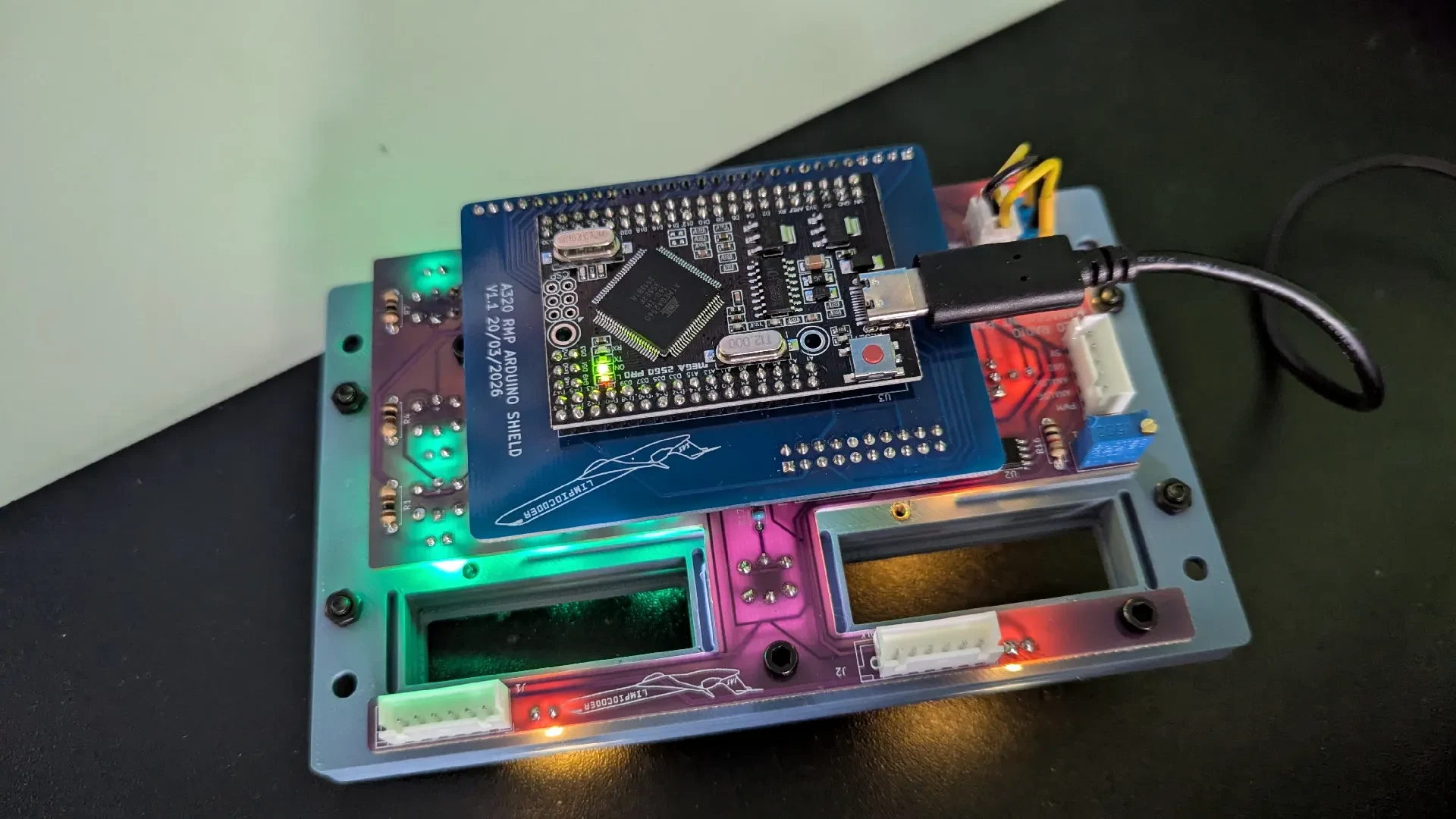

Всего имеется 6 печатных плат, основная плата имеет все индикаторы и переключатели и крепится к нижней панели. Инте��фейсная плата, прикрепленная к основной плате, на которой установлен микроконтроллер. В дисплеях используется контроллер дисплея TM1637 в индивидуальной компоновке из-за ограниченного доступного пространства, который монтируется «стеком» с помощью заголовков.

Отказ от ответственности: Чтобы обеспечить достаточное питание для всех светодиодов, я использую USB-концентратор с внешним питанием, который подключается как к моему компьютеру, так и к внешней сетевой розетке.

Спецификация (спецификация материалов)
Напечатано:

1x нижняя панель

1x средняя панель

1x верхняя панель

5x прокладок для печатной платы

1x прозрачная крышка NAV

1x направляющая для пайки

1x светодиодный индикатор

Одна из каждой кнопки

Печатные платы:

1x основная плата RMP

1x щитовая плата микроконтроллера MEDA2560

2x 7-сегментные интерфейсные платы

2x 7-сегментные платы контроллера

Аппаратное обеспечение:

Кол-во.

Товар

Ссылка (Алиэкспресс)

4

Винты M4x8 мм для крепления к подставке.

www.aliexpress.com/item/1005008794460858.html

4

Винты M3x8 мм, круглая шестигранная головка.

www.aliexpress.com/item/4001260319198.html

5

Винты M3x12 мм, круглая шестигранная головка.

www.aliexpress.com/item/4001260319198.html

5

Гайка М3

www.aliexpress.com/item/1005001639359312.html

5

Шайбы из твердого пластика M3x7x1 мм.

www.aliexpress.com/item/1005003697132040.html

4

Нагревательные вставки высотой M3x3 мм.

www.aliexpress.com/item/1005008318533389.html

4

Нагревательные вставки высотой M2x3 мм.

www.aliexpress.com/item/1005008318533389.html

4

Винты М2х6мм

www.aliexpress.com/item/1005007279150602.html

2

Резьбовой винт M2x4 мм.

www.aliexpress.com/item/32982295134.html

1

Диаметр 3 мм, диаметр 0,4 мм, 6 кругов, 60 градусов, торсионная пружина

www.aliexpress.com/item/1005007555203169.html

13

Тактильные переключатели размером 6x6x7 мм со встроенным светодиодом ярко-желтого или белого цвета. (Вы можете выбрать)

www.aliexpress.com/item/1005008121502218.html

1

Тактильные переключатели 6x6x7 мм со встроенным светодиодом, ярко-белые, для частоты. кнопка переключения.

www.aliexpress.com/item/1005008121502218.html

12

зеленые светодиоды 3 мм

www.aliexpress.com/item/32240262628.html

14

теплые белые светодиоды с плоской верхушкой диаметром 3 мм.

www.aliexpress.com/item/32281183062.html

1

желтый/оранжевый светодиод 3 мм

www.aliexpress.com/item/1936229691.html

1

Двойной поворотный кодировщик EC11 (EC11EBB24C03)

www.aliexpress.com/item/1005008400600915.html

1

Самоблокирующийся тумблер ВКЛ-ВКЛ, макс. Корпус шириной 13 мм, желательно MN12LL4W01.

Но это дорого, поэтому я использую стандартный переключатель.

www.digikey.com/short/bhb42zhm

www.aliexpress.com/ite
