BMW E30 - адаптер для установки магнитолы заподлицо
Модификация панели управления отопителем для BMW E30, позволяющая разместить магнитолу заподлицо с панелью управления. Этот адаптер устанавливает радио примерно на 7 мм обратно в приборную панель.
Чтобы использовать этот переходник, вам придется немного модифицировать панель управления обогревателем.

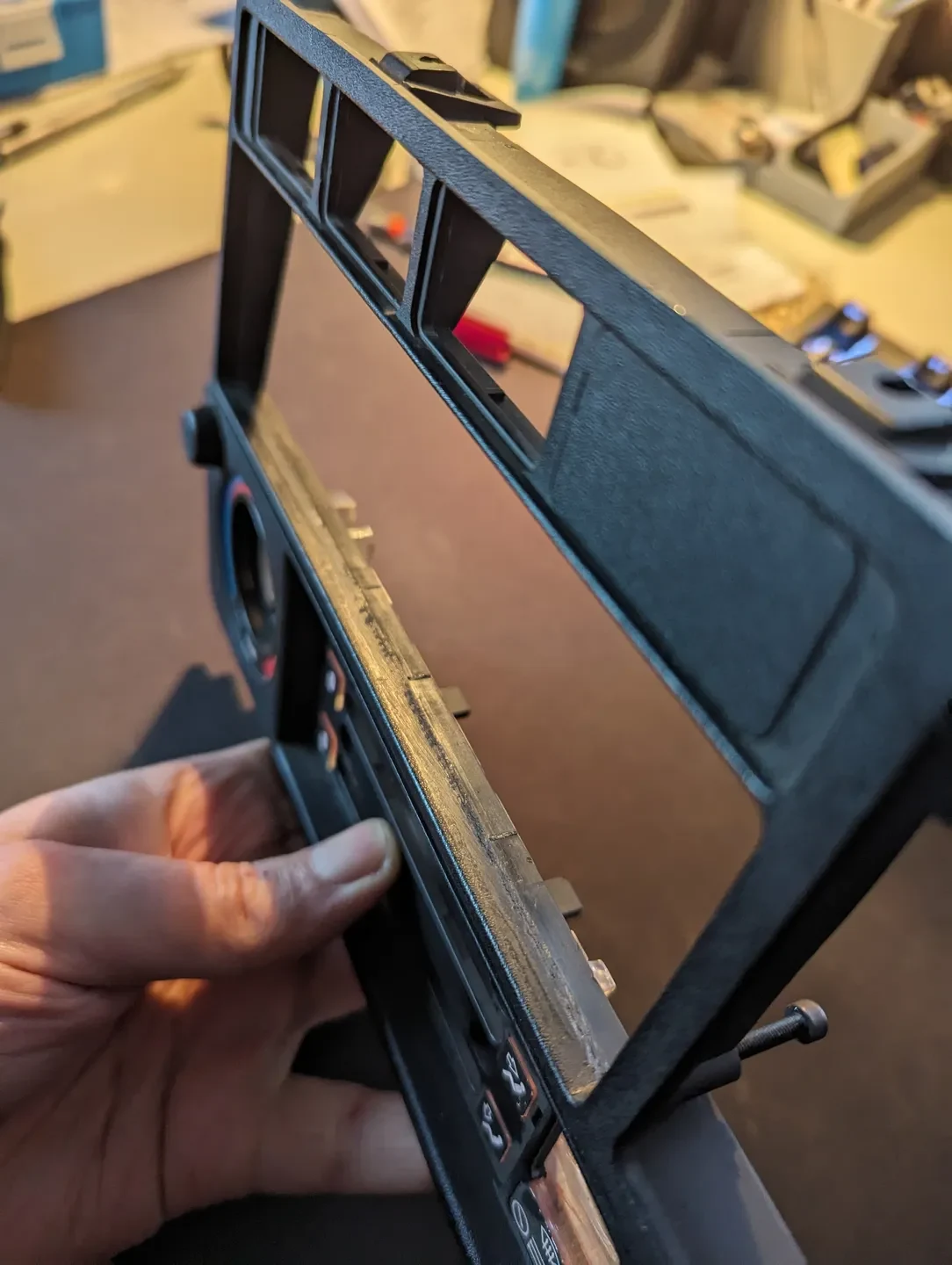

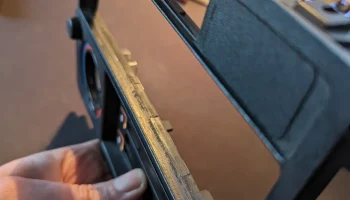

Оригинальный козырек, на который крепится радио, необходимо аккуратно снять по всему периметру (на фото только снятый нижний козырек).
(Я использовал плоскогубцы и зачистил их напильником, с этой задачей справится и дремель)

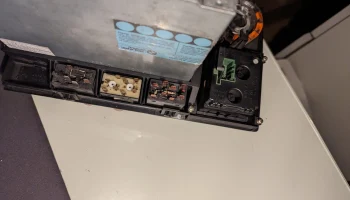

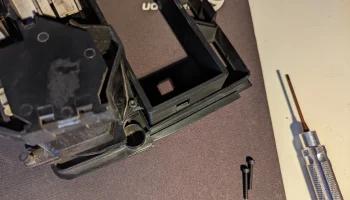

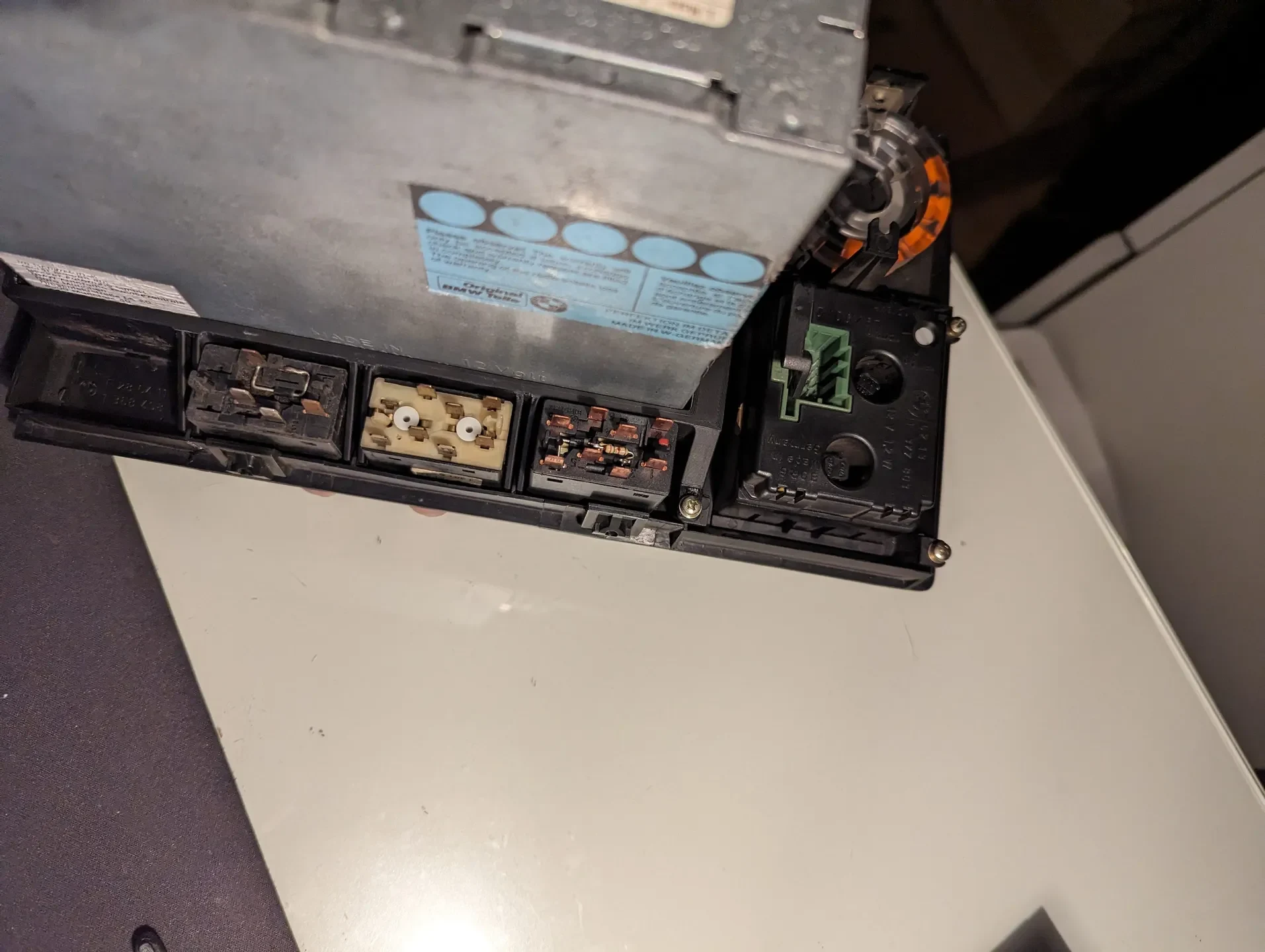

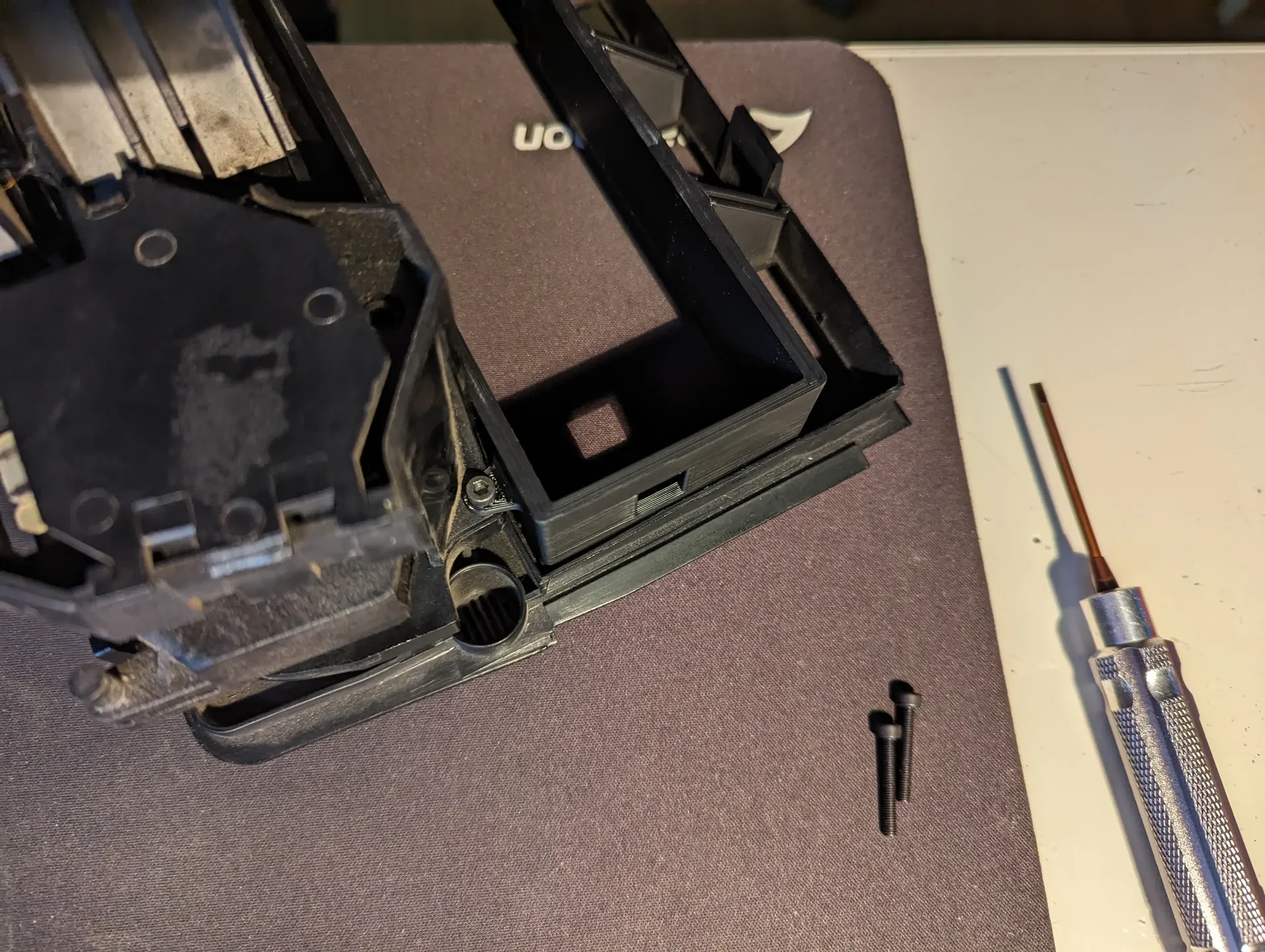

Переходник устанавливается на имеющиеся ребра жесткости между верхним рядом переключателей, при желании сюда можно добавить и клей. Однако этого должно быть достаточно, чтобы положиться только на три крепежных винта (два винта OBC/часов и третий винт блока управления обогревателем, вам понадобится винт M3x8 мм немного большей длины).

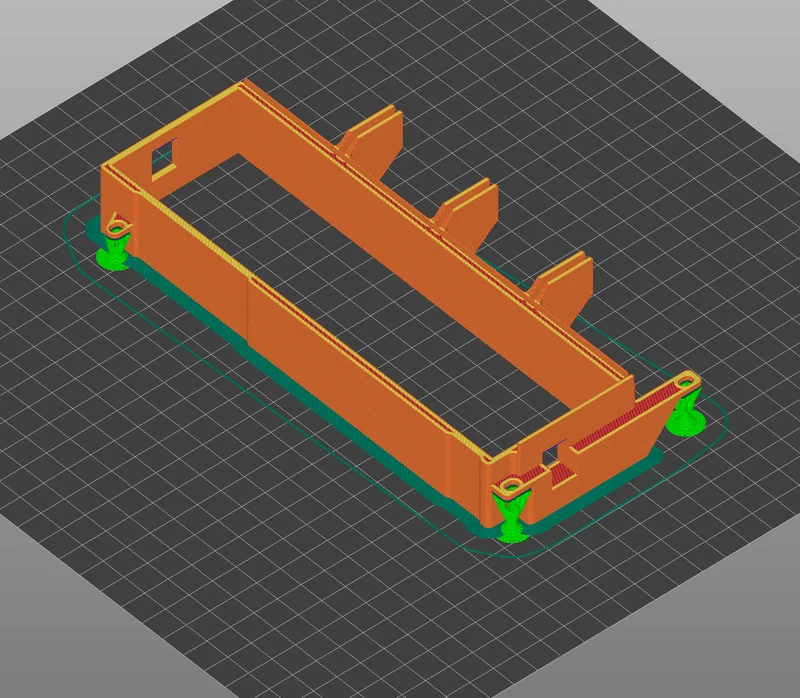

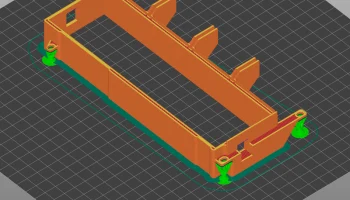

Расположите отпечаток, как показано на рисунках, используя также опоры.
Для печати этого адаптера я использовал ABS, так как эта область над сердечником обогревателя имеет тенденцию нагреваться.

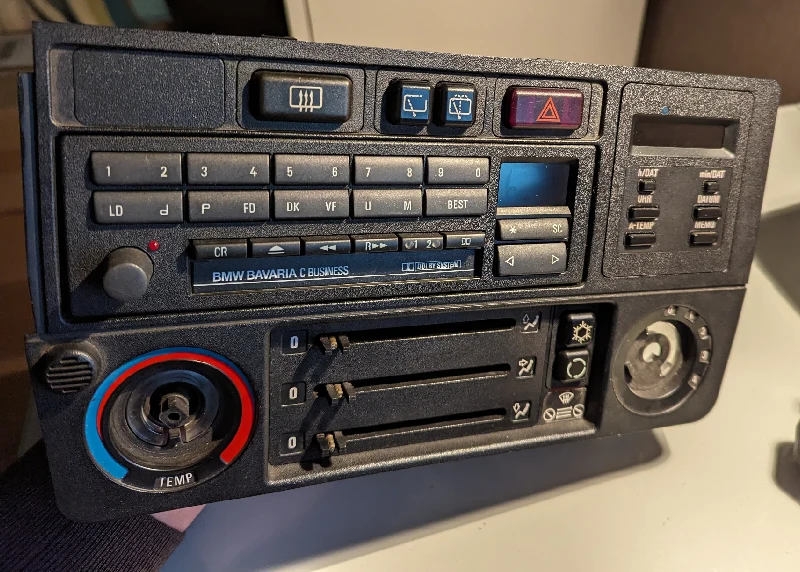

С тех пор эта модификация проверена только на ��оем радиоприемнике BMW Bavaria C Business.
Если ваша радиостанция изначально также крепилась к небольшому краю вокруг отверстия, ее также можно будет установить в этот адаптер.
В будущем обновлении я хотел бы также включить вырезы в рамке 1DIN, чтобы было больше вариантов крепления для других радиостанций. Если у вас есть 3D-филе, которое я могу использовать, чтобы включить эти отверстия, дайте мне знать, чтобы я мог обновить свою модель !!
редактировать:
Благодаря сообществу мне удалось обновить свою модель, чтобы она соответствовала стальной рамке радиоприемника BMW (номер детали 65121375737). Это должно позволить также использовать радиоприемники вторичного рынка.
Я добавил новую модель под названием E30 Radio Adaptor — BMW. 65121375737
