Инструмент для разборки клемм рентгеновского корпуса Varian

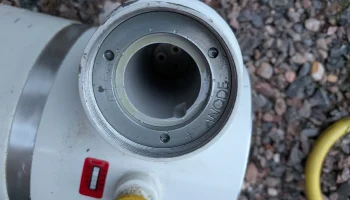

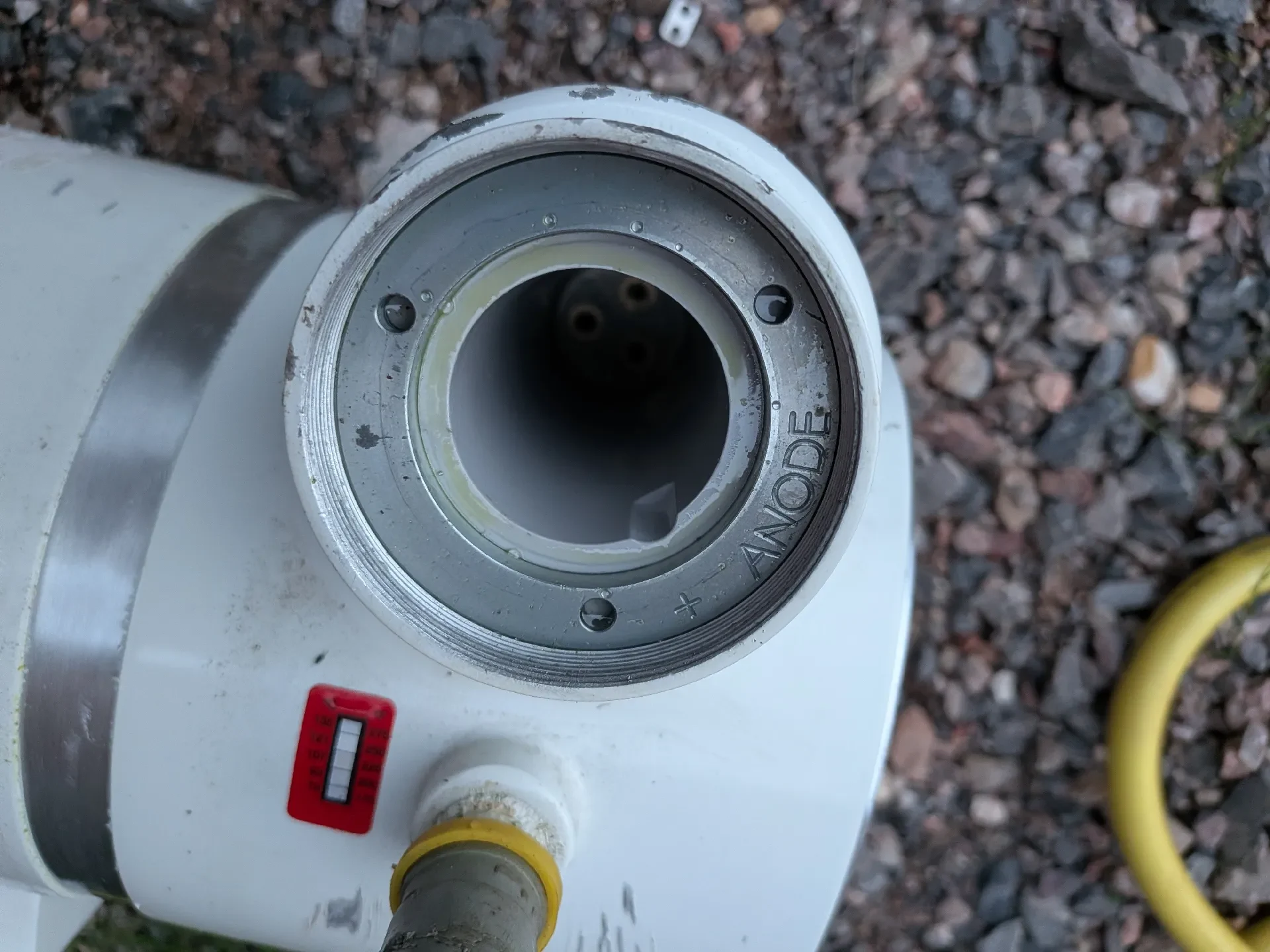

При разборке рентгеновского корпуса Varian клеммная втулка удерживается на месте резьбовой пластиной с 3 отверстиями для штифтов. Я сделал этот инструмент, чтобы эту пластину можно было легко раскрутить (и заменить, если нужно). Корпус, который я разобрал, представляет собой «B-130H», но я предполагаю, что клеммы будут такими же на многих других устройствах.

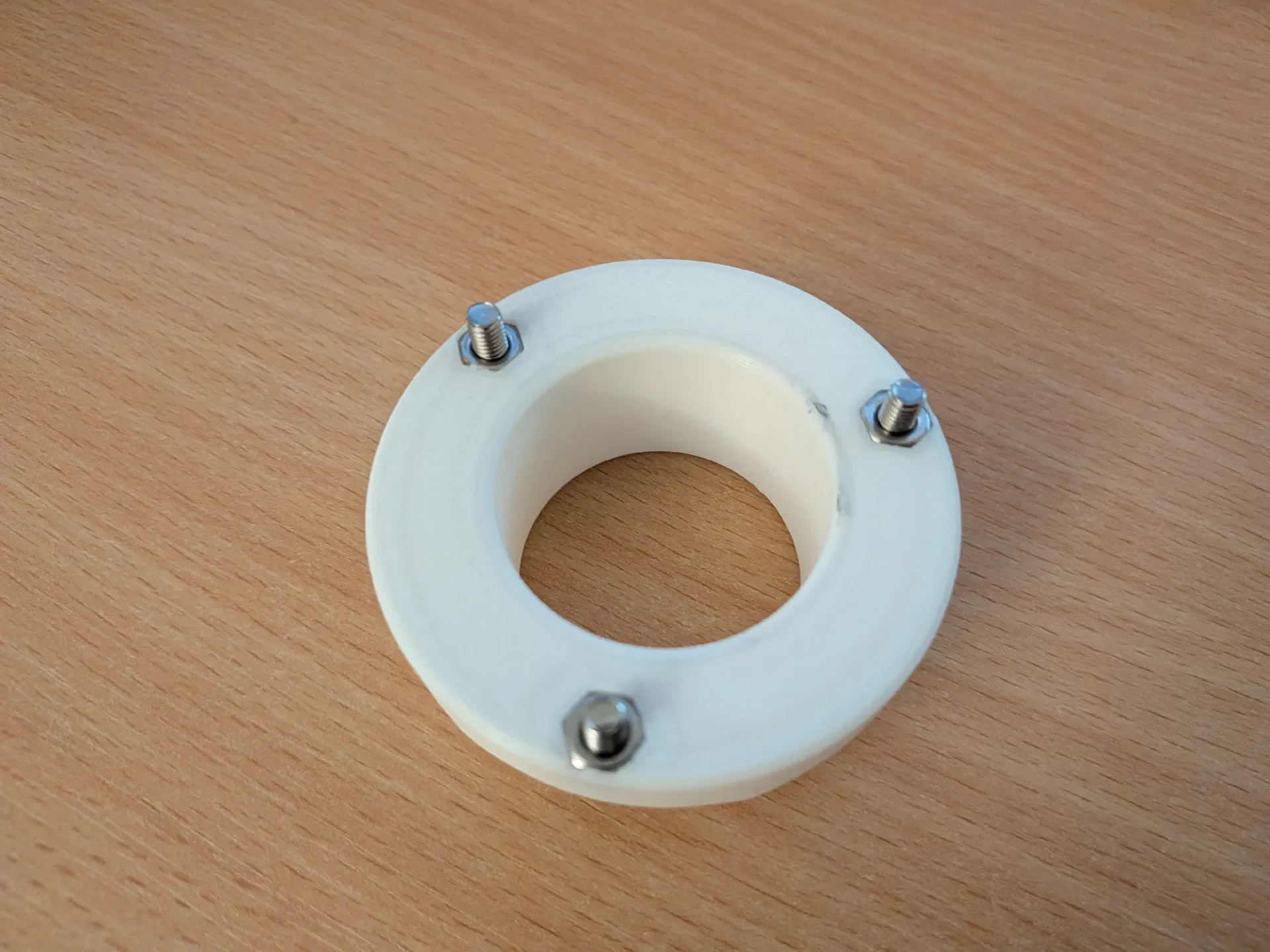

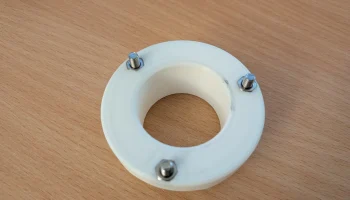

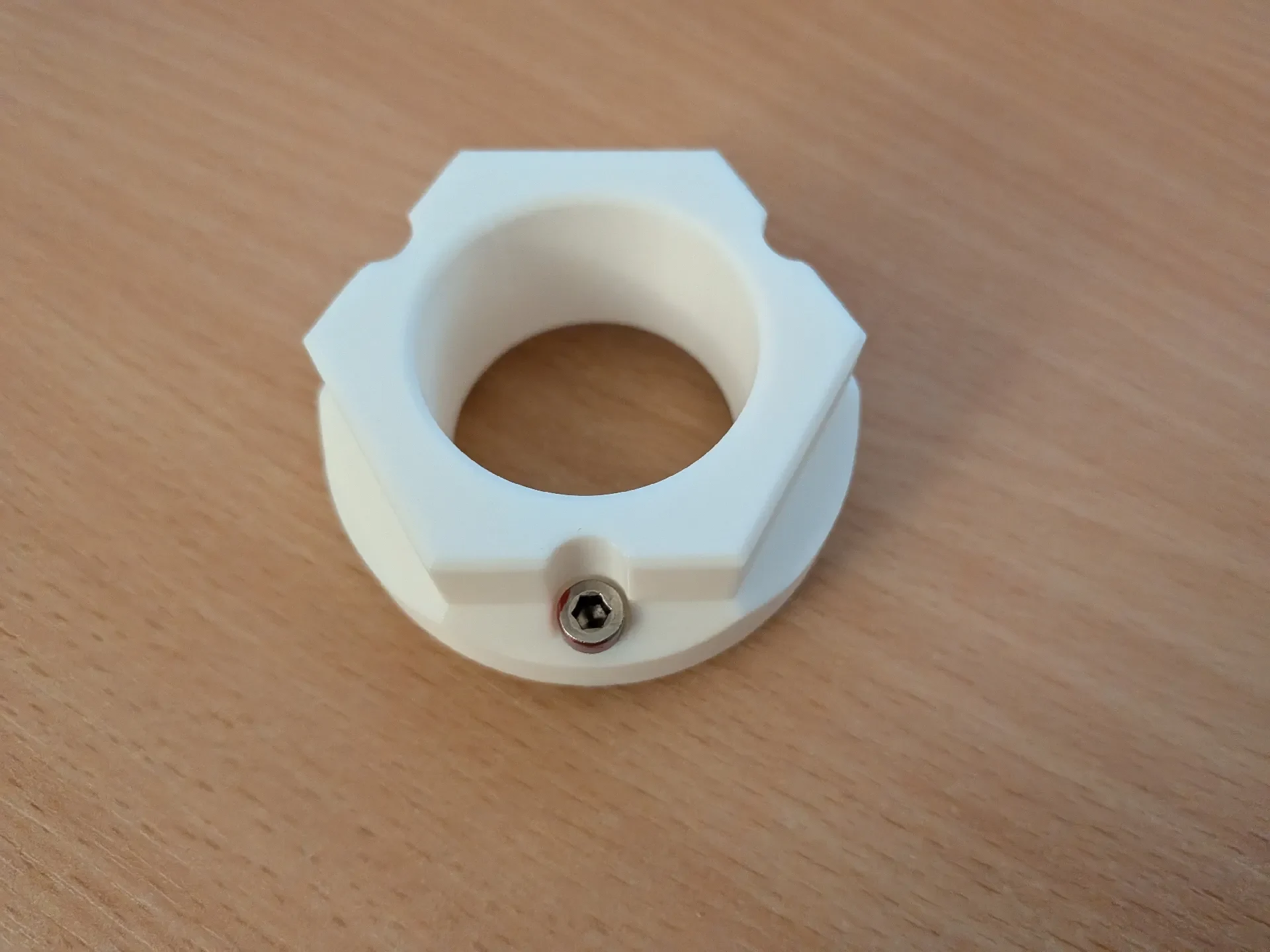

Используйте три винта с головкой под торцевой ключ M4x20 и гайки, чтобы обеспечить выступ нужной длины.
Для общей информации: Для разборки этих агрегатов после снятия внешних торцевых крышек на одной стороне имеется сильфон для расширения масла (оставьте его на месте), на другой стороне имеются электрические клеммы. Есть очень большое стопорное кольцо, которое удерживает внутренние торцевые крышки, но его очень л��гко согнуть и снять. После этого прочный конец с электрическими клеммами можно снять, просто сильно потянув. Это помогает закрутить винты клеммной колодки обратно, чтобы вам было за что ухватиться.
