Видеоларингоскоп для тренировки дыхательных путей (Macin...

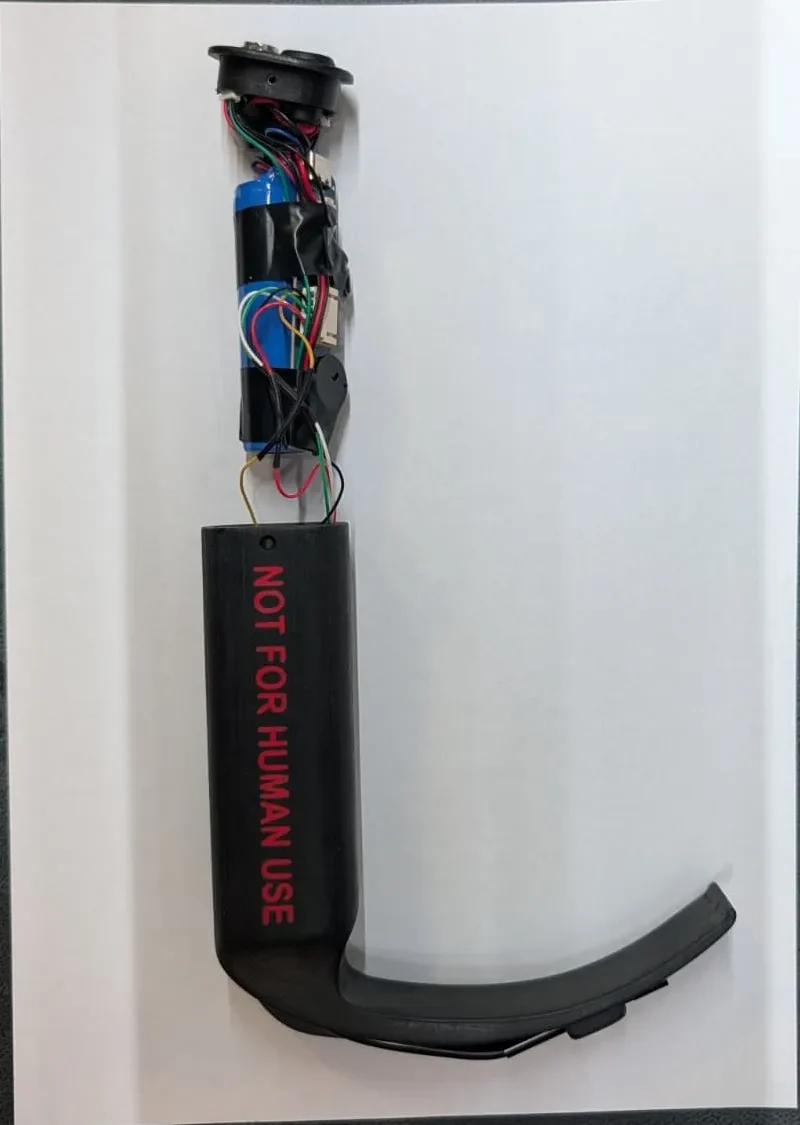

Беспроводной видеоларингоскоп для обучения управлению дыхательными путями, чтобы вся группа могла одновременно наблюдать за интубацией на телефоне или планшете. Он построен на основе дешевой Wi-Fi-эндоскопической камеры (около 50 евро), вся электроника кот��рой, аккумулятор, светодиодное освещение и точка доступа Wi-Fi перенесены в ларингоскоп, напечатанный на 3D-принтере.
ВАЖНО: Это НЕ медицинское устройство. Оно предназначено только для обучения на манекенах и ни в коем случае не должно использоваться на людях. Передача видео через Wi-Fi может тормозить или прерываться.
Полный журнал сборки со всеми фотографиями, подробностями проводки и расчетом светодиодного резистора: blog.josias.de/en/posts/videolaryngoskop/
Версии

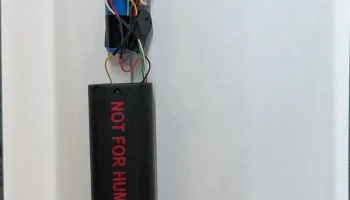

Версия 1: первый вариант с квадратным корпусом для электроники, электроника закреплена горячим клеем.

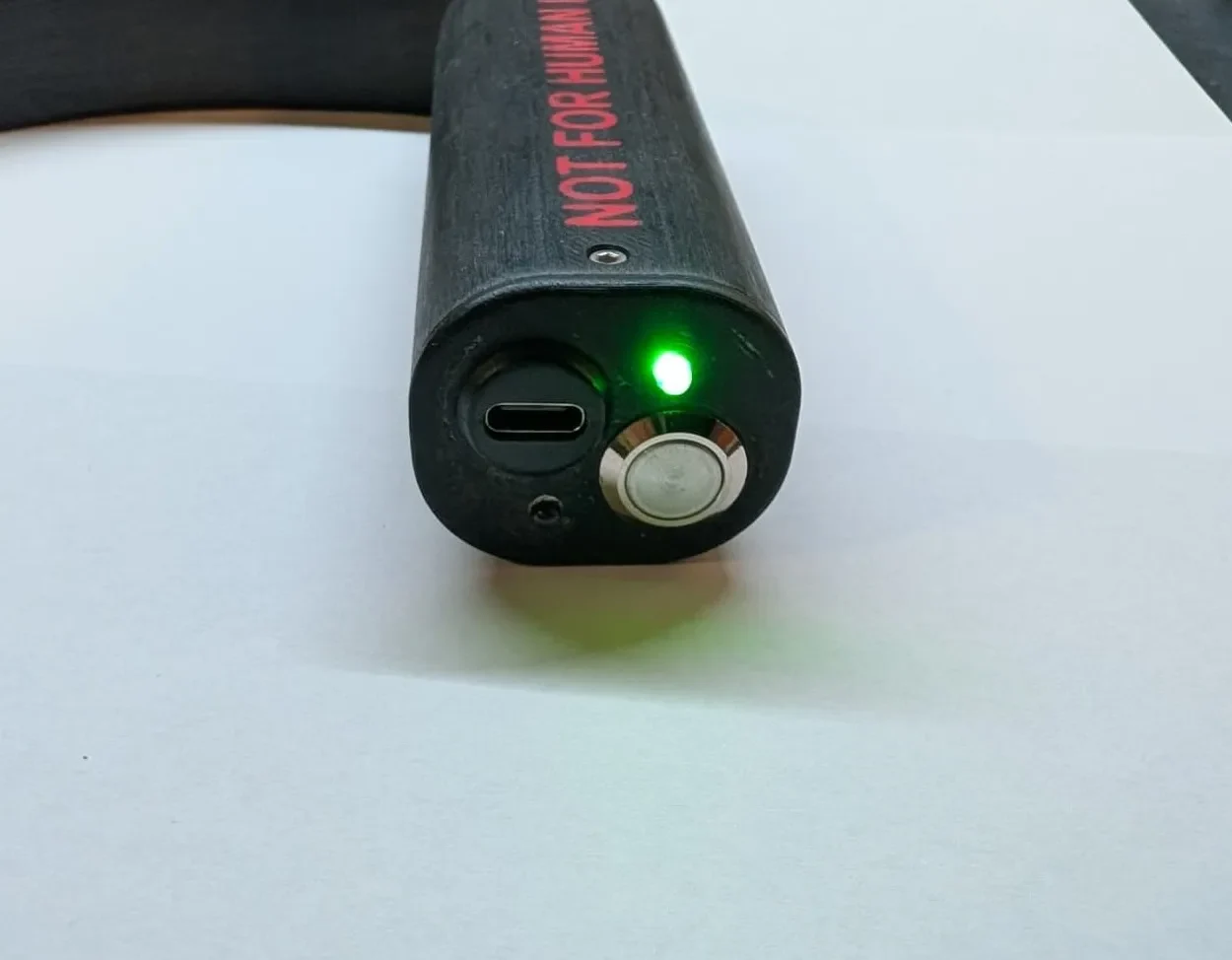

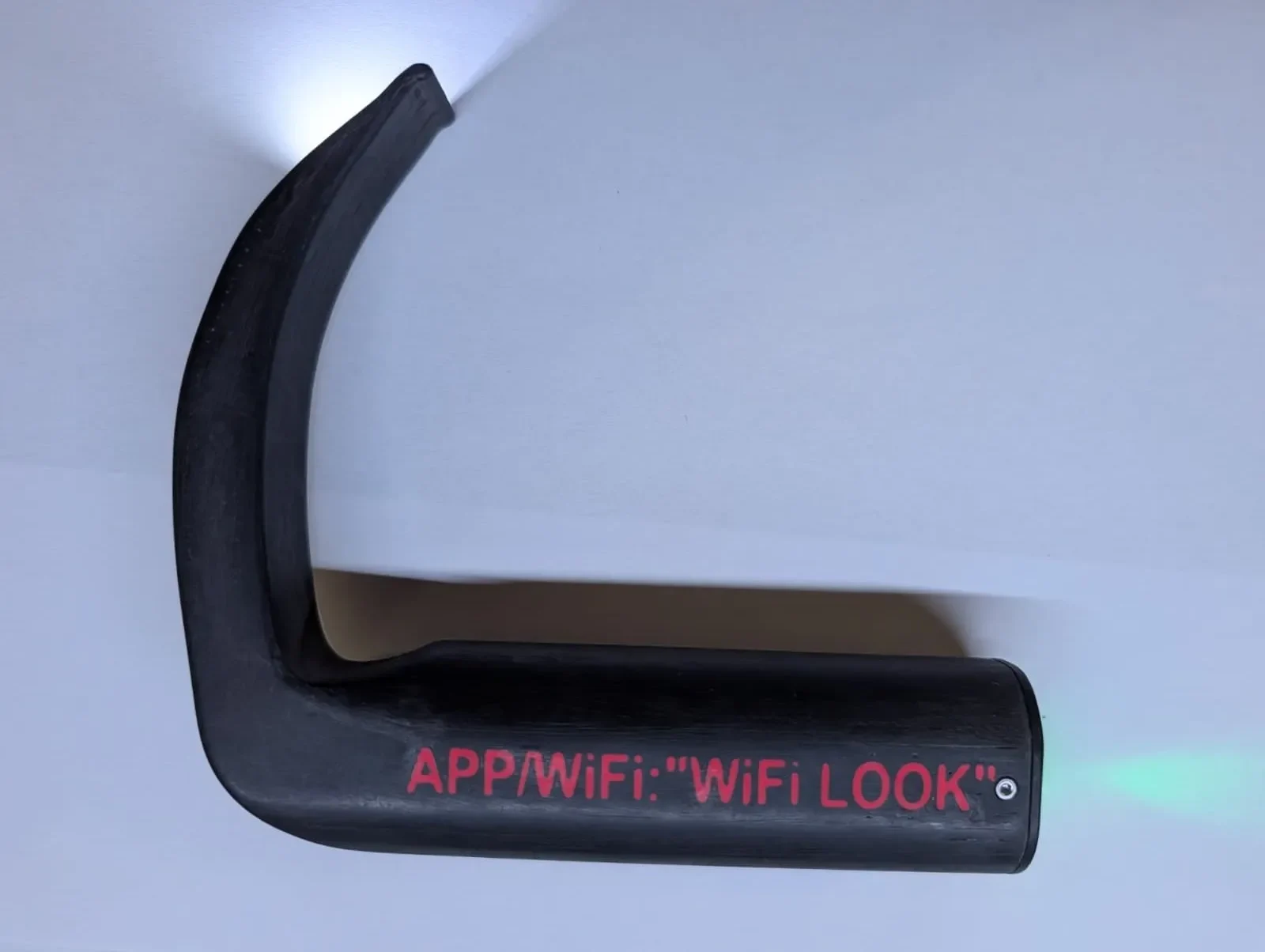

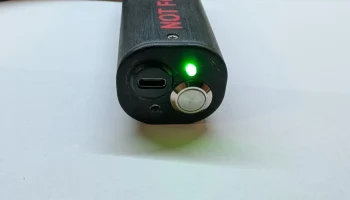

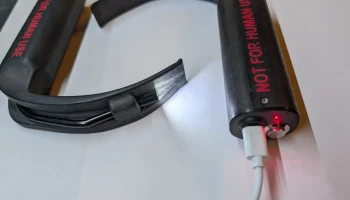

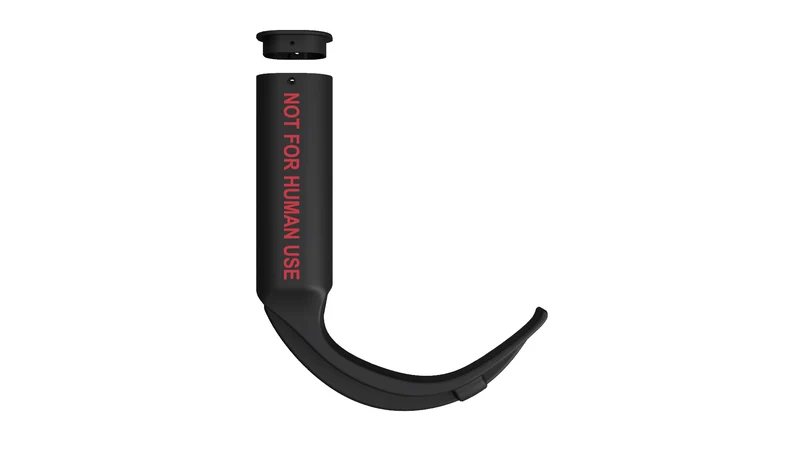

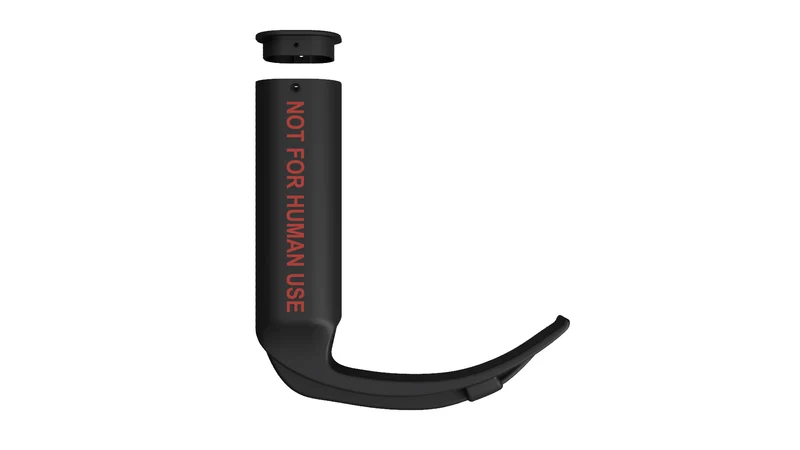

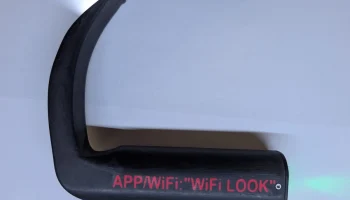

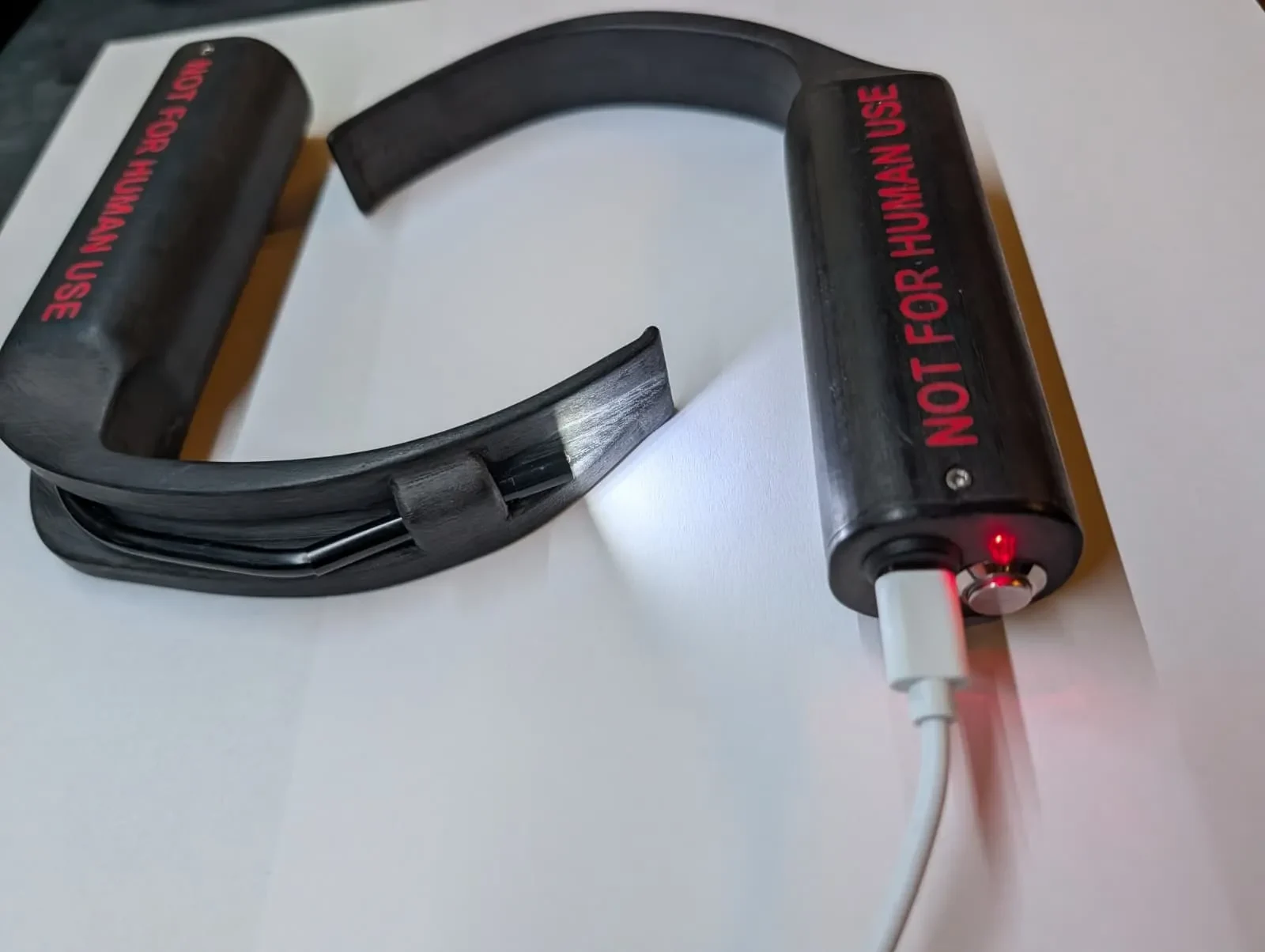

Версия 2: круглая ручка с печатной надписью (НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ ЧЕЛОВЕКОМ с одной стороны, название приложения WiFi Look с другой), завинчивающаяся крышка с выключателем, порт USB C для зарядки и светодиодные индикаторы состояния. Доступен с изог��утым лезвием в стиле Macintosh и с изогнутым лезвием.
Материал для версии 2
Эндоскопическая камера Wi-Fi с головкой камеры 5,5 мм (я использовал головку от OOZAKA), фиксирующим переключателем (металлическая кнопка 12 мм, нормально разомкнутая), гнездом панели USB C, одним красным и одним чисто-зеленым светодиодом 3 мм, резисторами 150 Ом и 33 Ом, разъемами JST SH, 2 винтами M2 x 4 мм и 2 гайками M2, тонким проводом, черным горячим клеем, наждачной бумагой 80 и 220.
Настройки печати
Высота слоя 0,15 мм, 12 настенных петель, 30 % заполнение, с опорами, напечатано лежа стороной НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ ЧЕЛОВЕКОМ вверх. Для регулярного использования в обучении я рекомендую GF ABS вместо PLA, мои версии из PLA ломались у лезвия при неправильной нагрузке. После шлифования очень короткий проход газовой горелкой (менее одной секунды на точку) делает поверхность гладкой, поэтому она лучше скользит по манекину.
Файлы
Версия2Komlett.3mf — это готовый проект Bambu Studio с ларингоскопами версии 2, крышками и красными надписями. Файлы STL одноцветные. Проекты Fusion 360 содержат надпись в виде грани глубиной 0,01 мм, поэтому при адаптации ее можно выдавить как отдельное тело. дизайн.
