Центробежный очиститель фильтров для гидромассажных ванн ..

В последнее время я получаю много ошибок E02 от моей надувной гидромассажной ванны Lay-Z-Spa. Обычно это означает, что фильтр необходимо очистить или заменить. Раньше я пробовал различные методы, например, помещал их в посудомоечную или стиральную машину, и даже распечатывал на 3D-принтере различные дизайны, доступные в Интернете.

Ожидая поступления новых фильтров, я решил еще раз поискать и посмотреть, есть ли что-нибудь новое. На YouTube есть много видеороликов, где люди надевают фильтр на ручку метлы над ящиком из-под апельсинов или ведерком и просто поворачивают на него шланг, заставляя его вращаться, но когда я попробовал это, резинка на фильтре остановила вращение, и мне пришлось поворачивать его вручную.

Затем я наткнулся на видео, где у кого-то был расширяющийся адаптер, который помещался внутри фильтра и позволял прикрепить его к дрели. Затем они положили фильтр в ведро с водой и включили дрель на несколько секунд. Я был удивлен количеством грязи, которую он извлек. В деталях видео не было подробностей об устройстве, и я не могу найти видео снова. Этого видео нет в моей истории на YouTube, поэтому оно, должно быть, было на другой платформе.

Обновление: я нашел видео в списке eBay под названием Spa Filter Spinner Drill Attachment — от CoheriTECH.

В любом случае я решил попробовать создать что-то подобное, и это то, что я представляю здесь. Он предназначен для фильтров высотой 80 см, используемых Lay-Z-Spa и некоторыми другими производителями гидромассажных ванн.

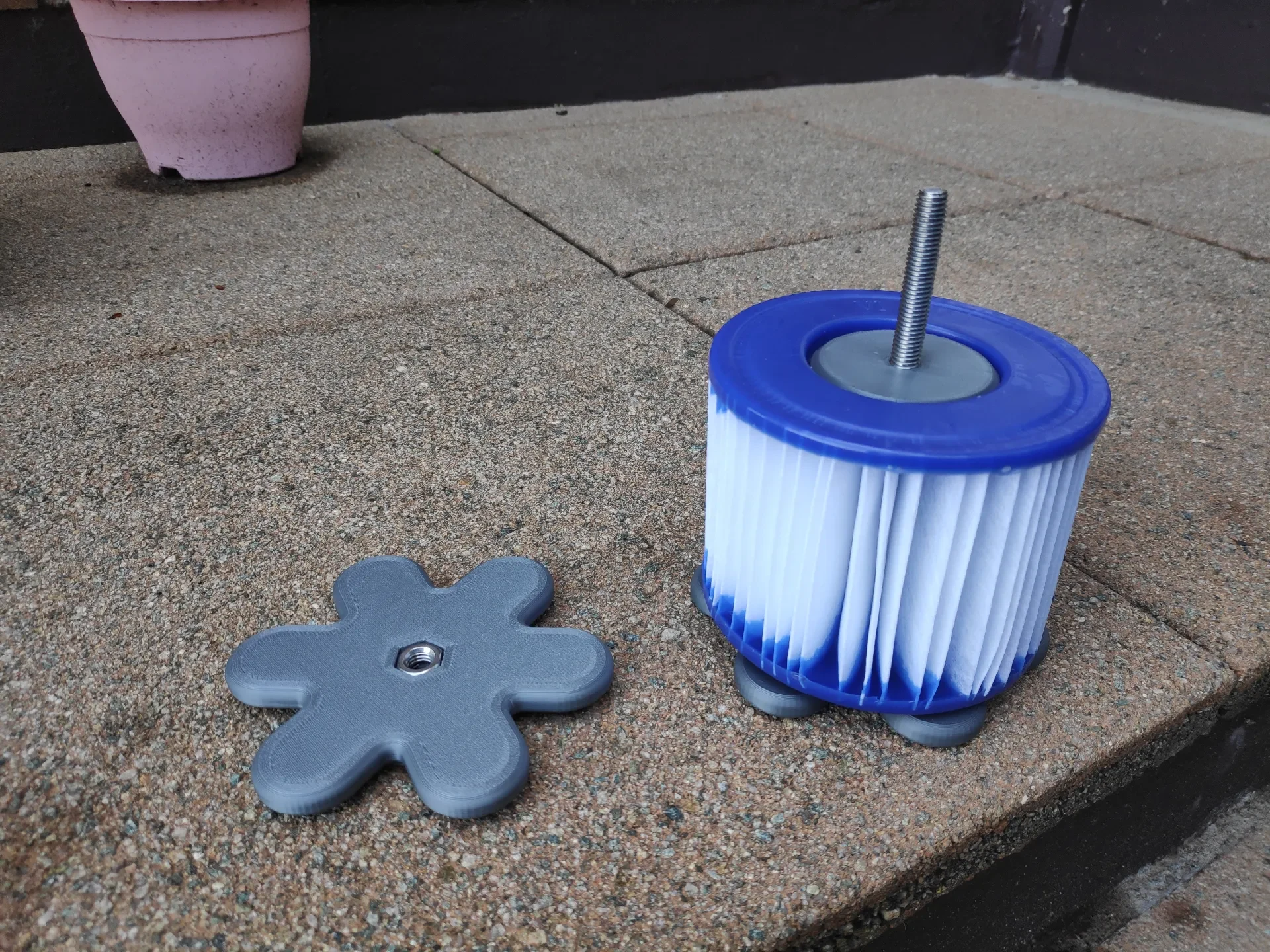

Для печати осталось всего две части. Держатель фильтра и верхняя крышка. Единственное, что понадобится, — это болт М8х130 мм с шестигранной головкой и гайка М8. Болт проходит через центральный держатель фильтра, при этом шестигранная головка входит в шестигранный вырез в основании. Гайка М8 входит в шестигранный вырез в верхней крышке. Смотрите картинку ниже.

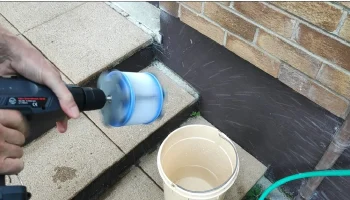

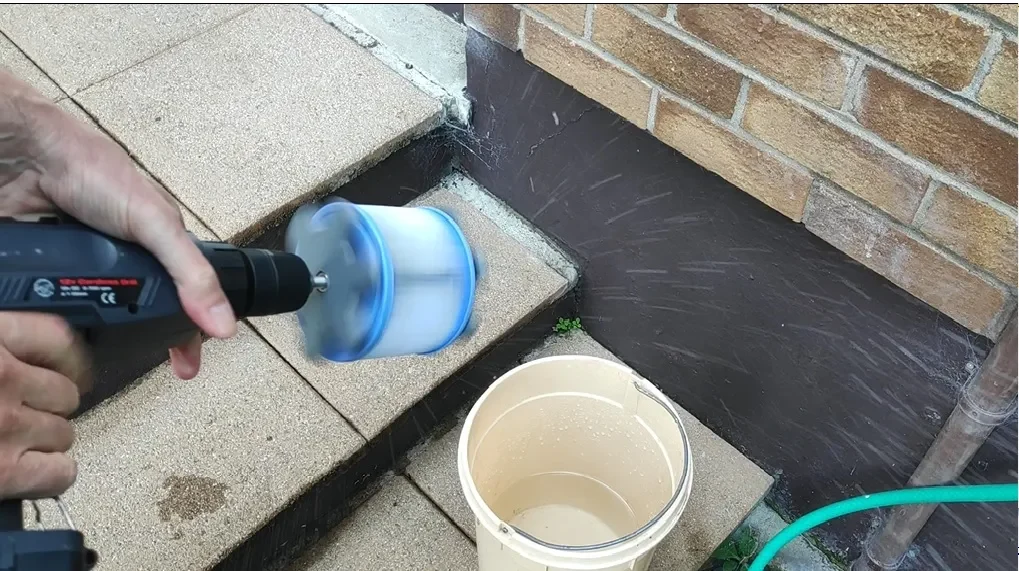

Чтобы очистить фильтр, поместите грязный фильтр на держатель и зафиксируйте его, закрутив верхнюю крышку. Затем прикрепите болт к электрической/аккумуляторной дрели и погрузите фильтр в ведро с чистой водой. Запустите дрель на несколько секунд, чтобы очистить фильтр.

Обновление от 06 августа 2025 г.: я добавил «улучшенный» держатель фильтра. В нем есть прорези для попадания воды внутрь. Идея состоит в том, что когда вы работаете с дрелью, центробежная сила заставит воду внутри проходить через фильтр, помогая очистить его путем обратной промывки. Смотрите фотографии.

Я не вижу явного улучшения. После очистки вода все еще грязная. Завершить обновление.

Посмотрите видео ниже, чтобы увидеть демонстрацию оригинала в действии.

Внутренний очиститель, показанный в конце, — это моя версия очистителя фильтров Cardblowers Lay-Z-Spa от Thingiverse. https://www.thingiverse.com/thing:5027546

Я не горжусь эти�� дизайном, поэтому никогда и нигде его не публиковал. Есть и другие версии, возможно, лучше.

Обновление от 07 марта 2026 г.: Извините, что опубликован неправильный STL. Я только сейчас заметил комментарии, предупреждающие меня об этом.
