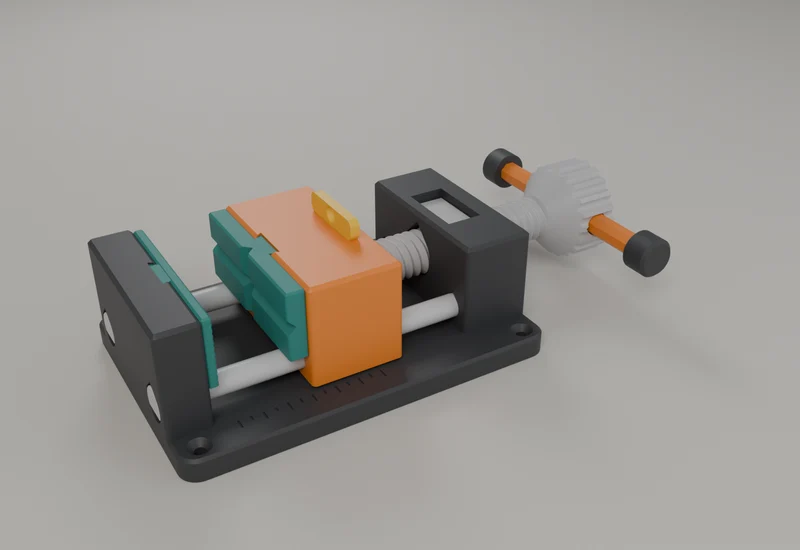

Мини-тиски

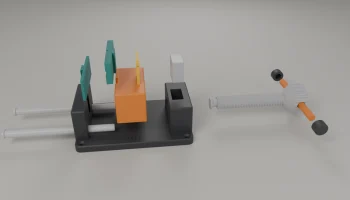

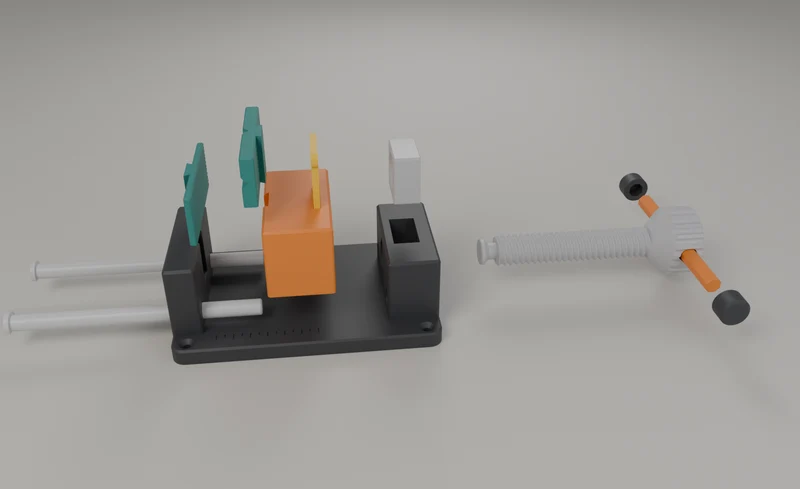

Соберите:

Вставьте гайку сверху в карман в заднем блоке.

Поместите подвижную челюсть между блоками и протолкните оба направляющих стержня спереди.

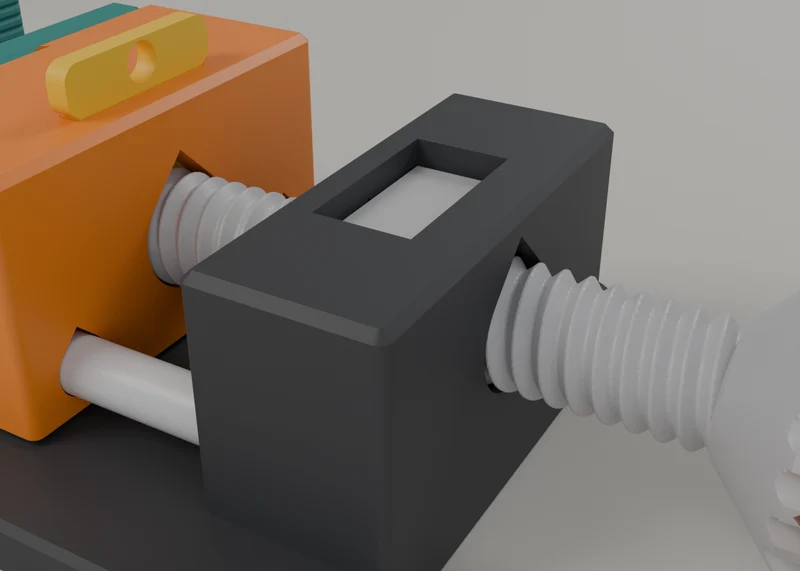

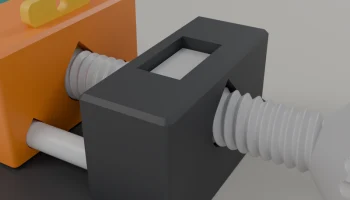

Вверните шпиндель сзади и вставьте стопорную вилку сверху.

Проденьте переключатель через поворотную ручку и приклейте торцевые крышки.

Вставьте вставки губок и привинтите тиски к верстаку или зажмите их струбциной.

Проверено

Ни одна деталь не нуждается в вспомогательном материале. Горизонтальные отверстия каплевидные, резьба имеет скосы 45°.

Все детали сцепляются друг с другом, не перекрывая друг друга, я рассчитал, что закрыто, полуоткрыто и полностью открыто.

Между шпинделем и гайкой остается 0,28 мм воздуха.

Самая большая часть имеет размеры 160 × 110 мм и подходит для небольших принтеров 180 мм. кровать.
