Зажим для подстаканника 3 (БЕЗ ОПОРОВ)

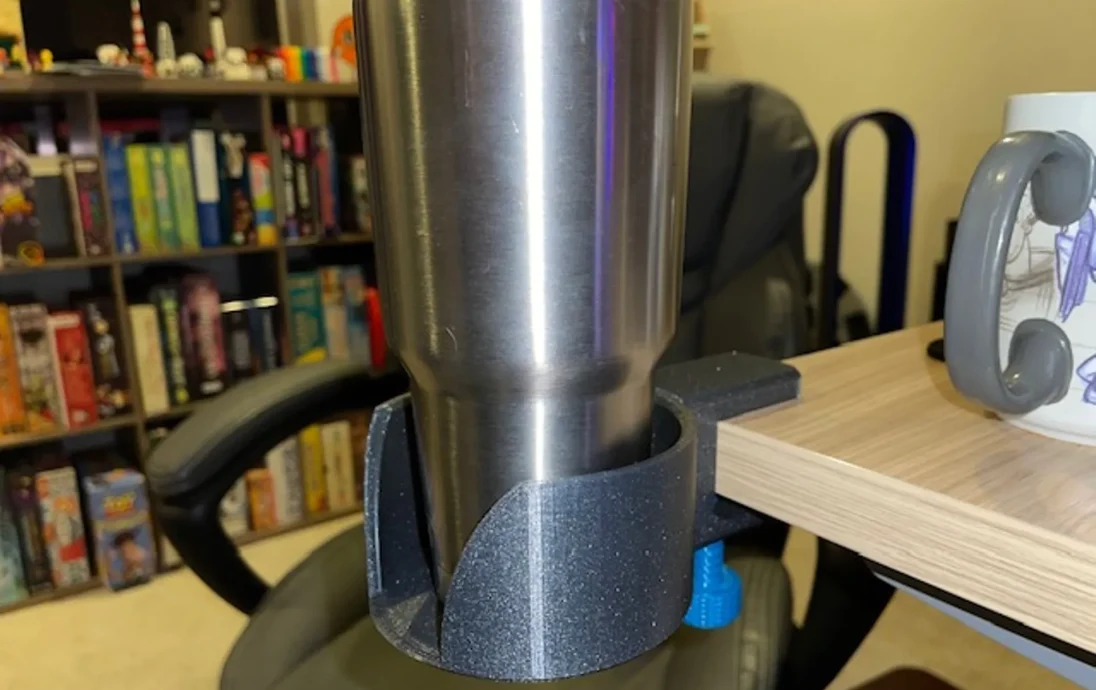

Редактирование: 20 января 2023 г. — добавлен более высокий подстаканник.
Редактирование: 10 декабря 2022 г. Добавлен более длинный винт на 20 мм длиннее исходного винта.
Редактирование: 25 марта 2022 г. — добавлен зажим с максимальной толщиной стола 60 мм.

Редактирование: 14.01.22 добавлено увеличенное отверстие для зажима для максимальной толщины стола 45 мм.

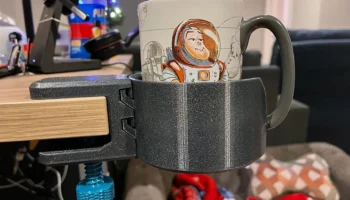

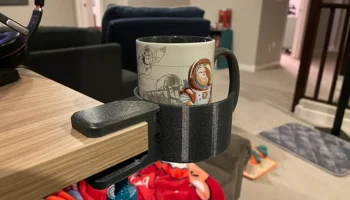

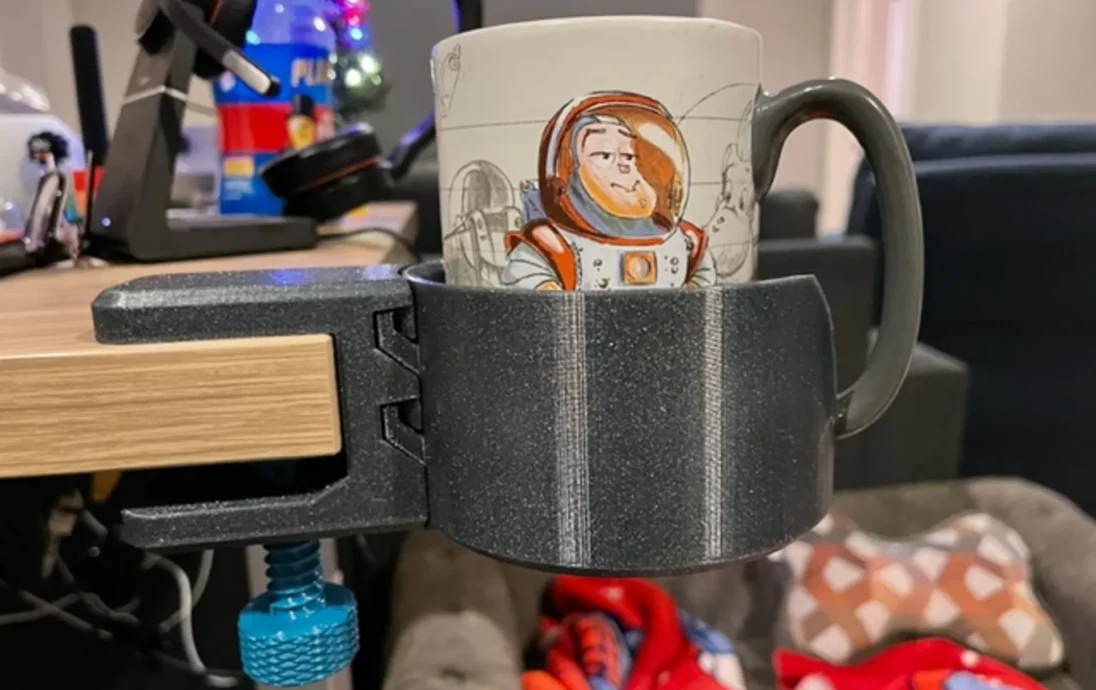

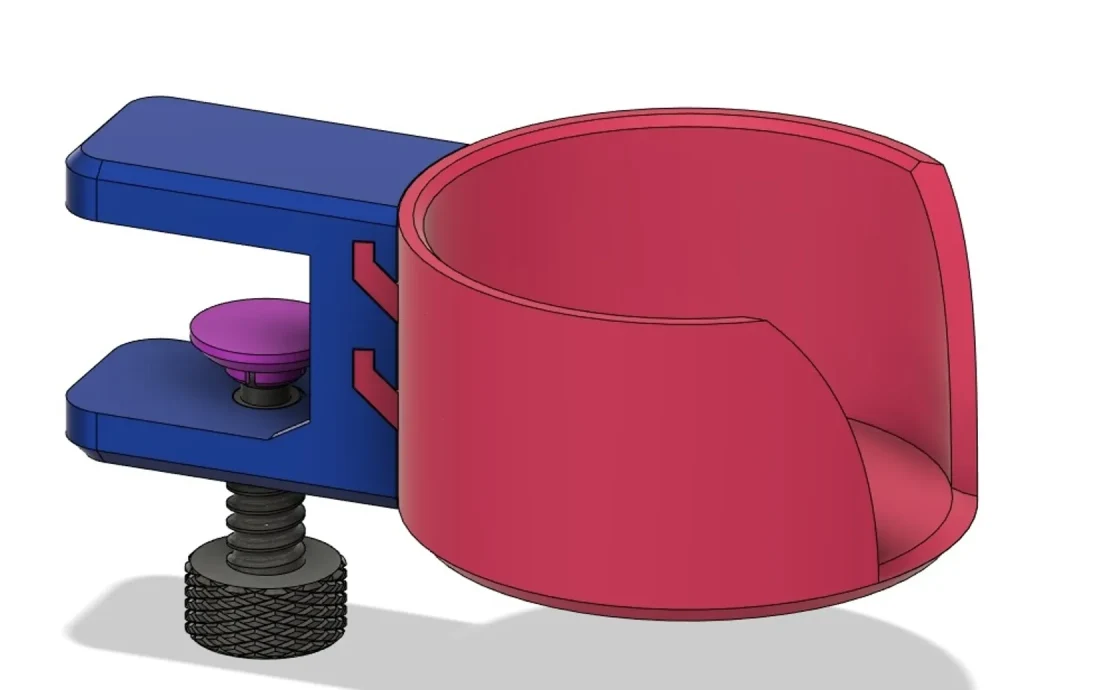

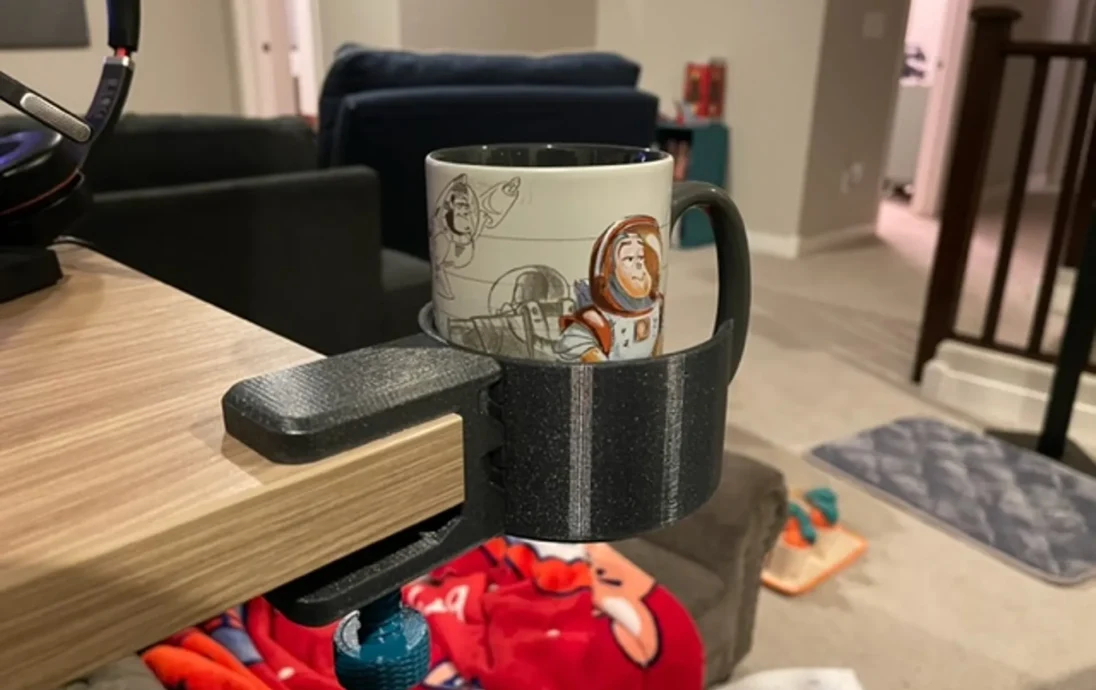

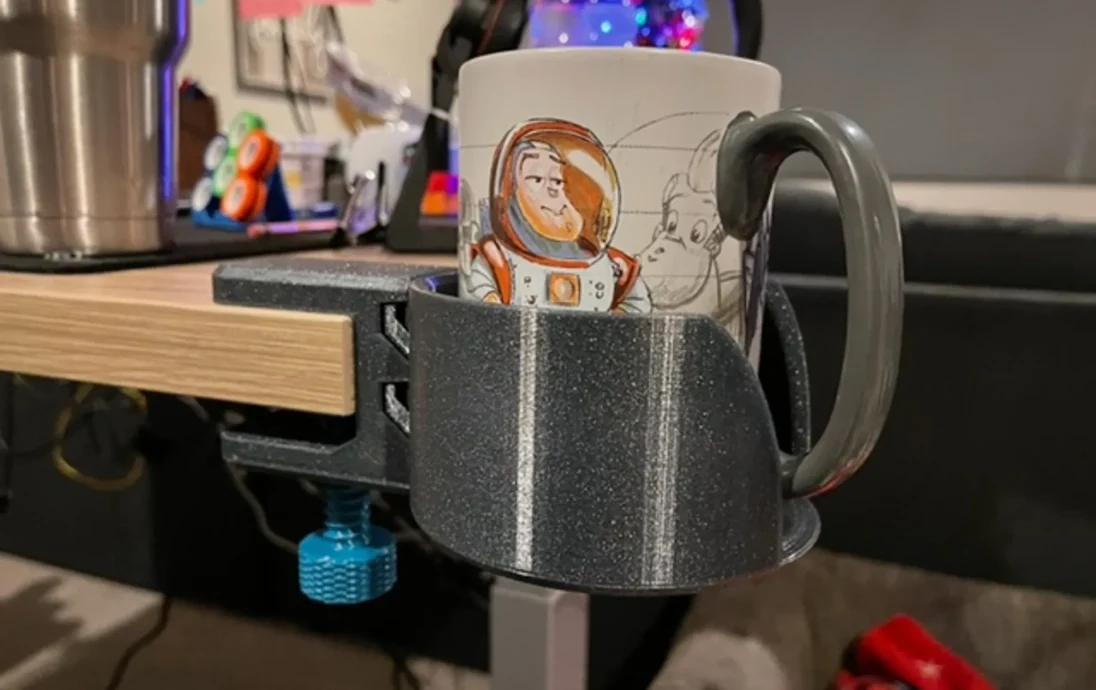

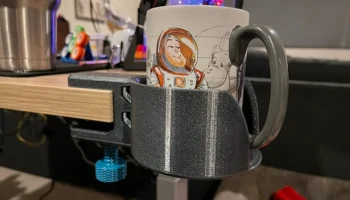

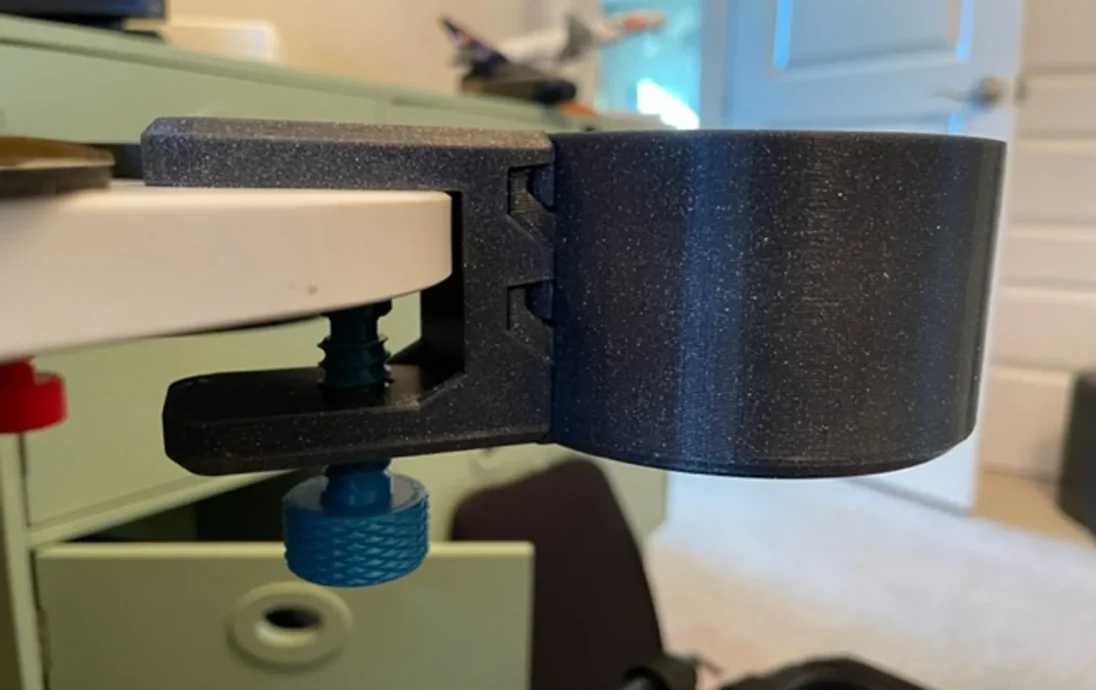

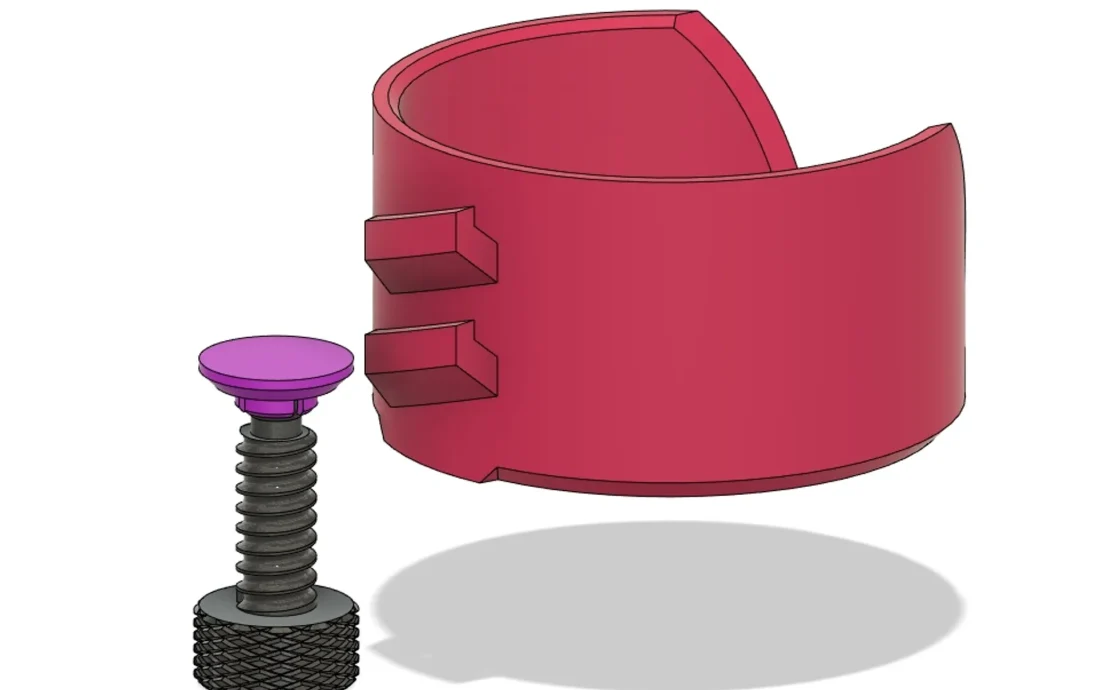

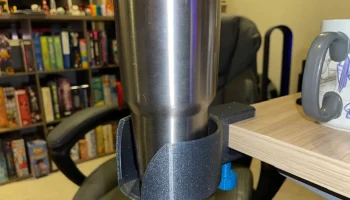

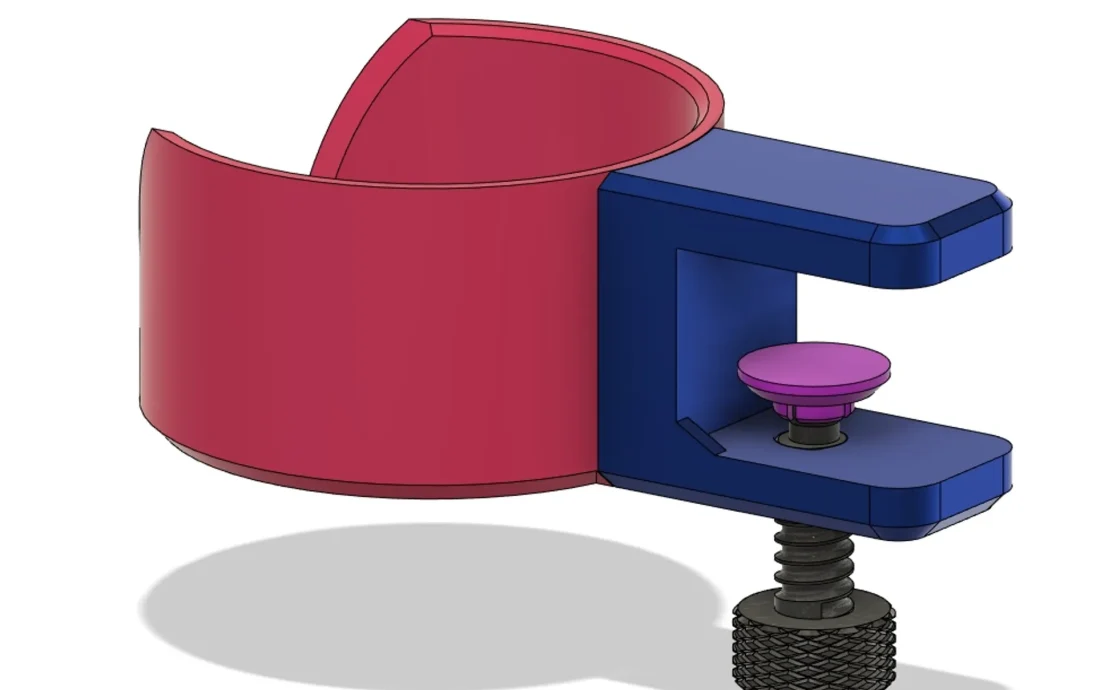

Это последняя версия настольного подстаканника. Предыдущие версии ниже. Для этого НЕ ТРЕБУЮТСЯ никакие опоры. Вы можете прикрепить его к столу и надеть/повернуть подстаканник на зажим. Эта новая конструкция обеспечивает гораздо более прочный зажим благодаря новой ориентации линий слоев. Есть несколько тестовых образцов для тех, кто хочет распечатать их, прежде чем распечатывать все целиком, чтобы сэкономить на нити и проверить, подходит ли вам ткань. Допуски довольно большие: от 0,2 мм до 0,35 мм. Все детали уже ориентированы правильно. Максимальная толщина стола 30 мм.

Советы по печати:

Деталь зажима следует печатать сбоку, чтобы обеспечить более прочный зажим относительно направления линии слоя, и рекомендуется печатать на высоте слоя 2 мм или меньше, чтобы обеспечить выступание отверстия для винта. Обеспечьте достаточное охлаждение отверстия для винта. Я не рекомендую использовать опоры и опоры в этом отверстии для винта, поскольку это может помешать плавности работы винта.

Я рекомендую использовать как минимум 3 стены/оболочки/периметра для зажима и как минимум 35% заполнения. Для чашки рекомендуется иметь 3 стенки, и заполнение 15-20 % подойдет.

Если у вас есть какие-либо вопросы, не стес��яйтесь, дайте мне знать. Публикация любых марок будет признательна.

Первая версия: https://www.thingiverse.com/thing:4742627.

Вторая версия: https://www.thingiverse.com/thing:5147623.
