CORE Один натяжной ролик ремня для установки резьбовой встав
Что раздражает?
раздражающий
существительное: тип износа, вызванный трением между металлическими поверхностями, часто приводящий к прилипанию или заклиниванию деталей.
Пример: «Истирание может привести к заклиниванию гаек и болтов под высоким давлением».
прилагательное: чрезвычайно раздражающий или расстраивающий, досадный.
Пример: «Было неприятно разбирать половину машины только для того, чт��бы добраться до этой захваченной гайки и болта».
— Наверное, из словаря какого-нибудь раздраженного механика.
История обновлений
Обновление от 6 августа 2025 г.: изменена внешняя резьба ввинчивающейся вставки для обеспечения чистой печати (версия 3.1). Скрипт OpenSCAD версии 3.1 обновлен с учетом этого изменения.

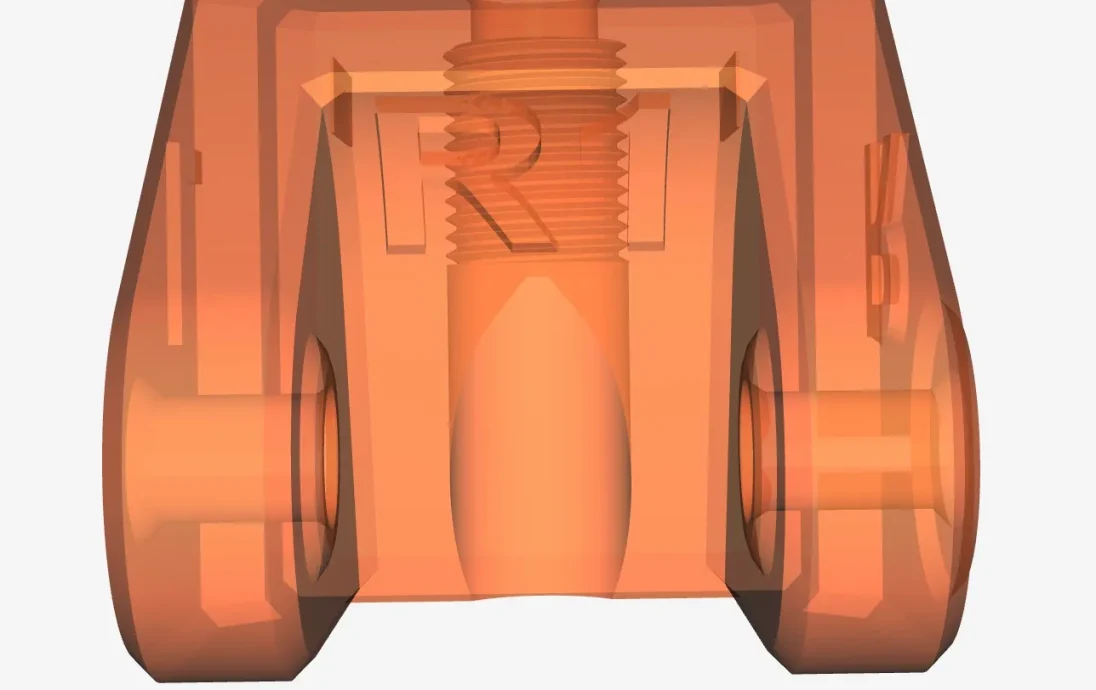

Обновление от 31 июля 2025 г.: добавлена модель ввинчивающейс�� резьбовой вставки в дополнение к исходной модели термофиксируемой резьбовой вставки. Скрипт OpenSCAD V3 обновлен этой новой моделью.

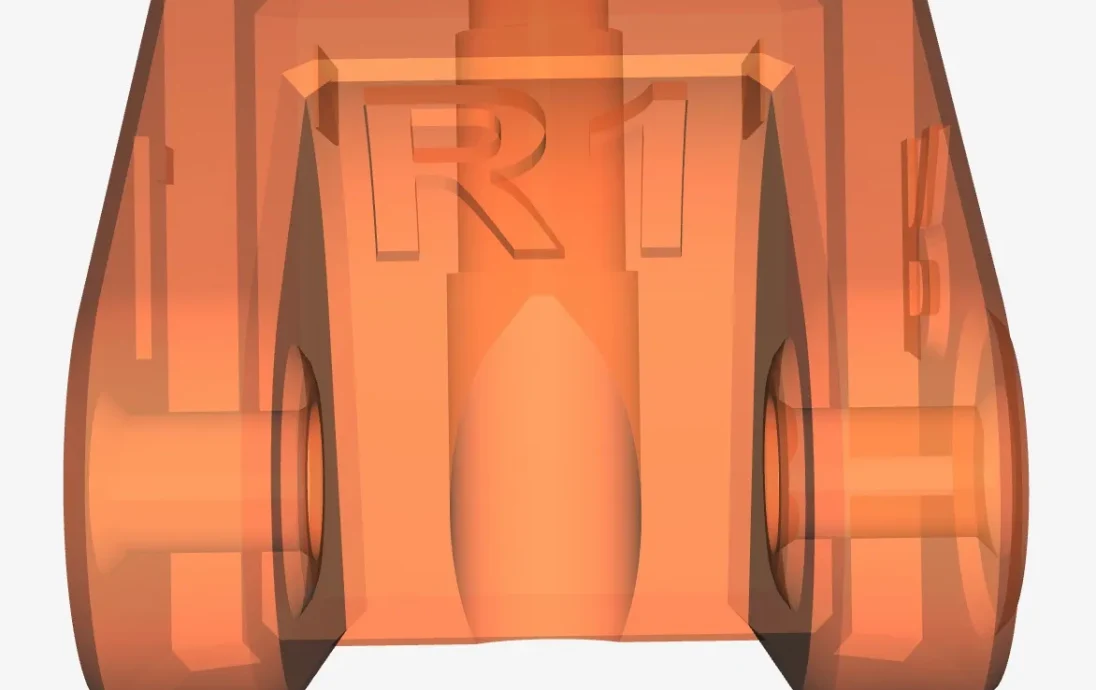

Обновление от 22 июля 2025 г.: обновлен сценарий OpenSCAD V2, чтобы сделать размеры вставки параметрическими, чтобы можно было использовать другие размеры, а также заменить исходный модуль «bolt_hole» полностью запрограммированным модулем «teardrop_hole». STL обновлен для синхронизации со сценарием, но функционально идентичен первой версии.
Для чего нужна эта модифицированная деталь?

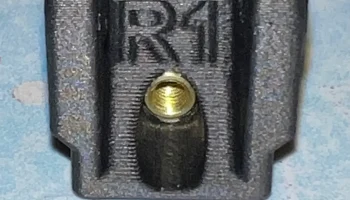

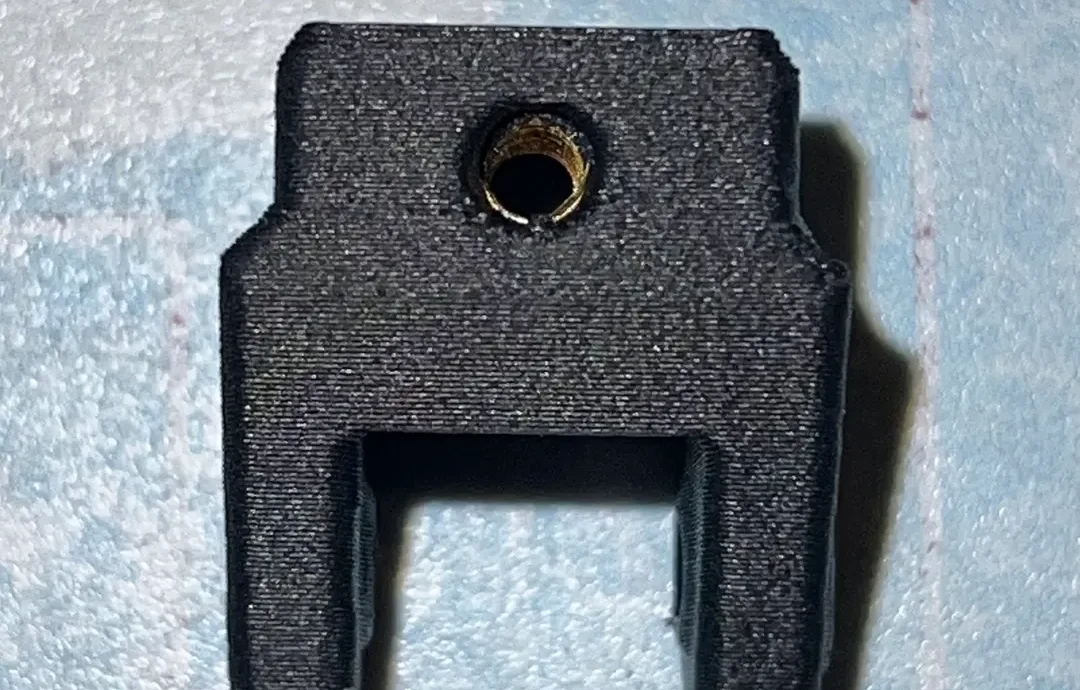

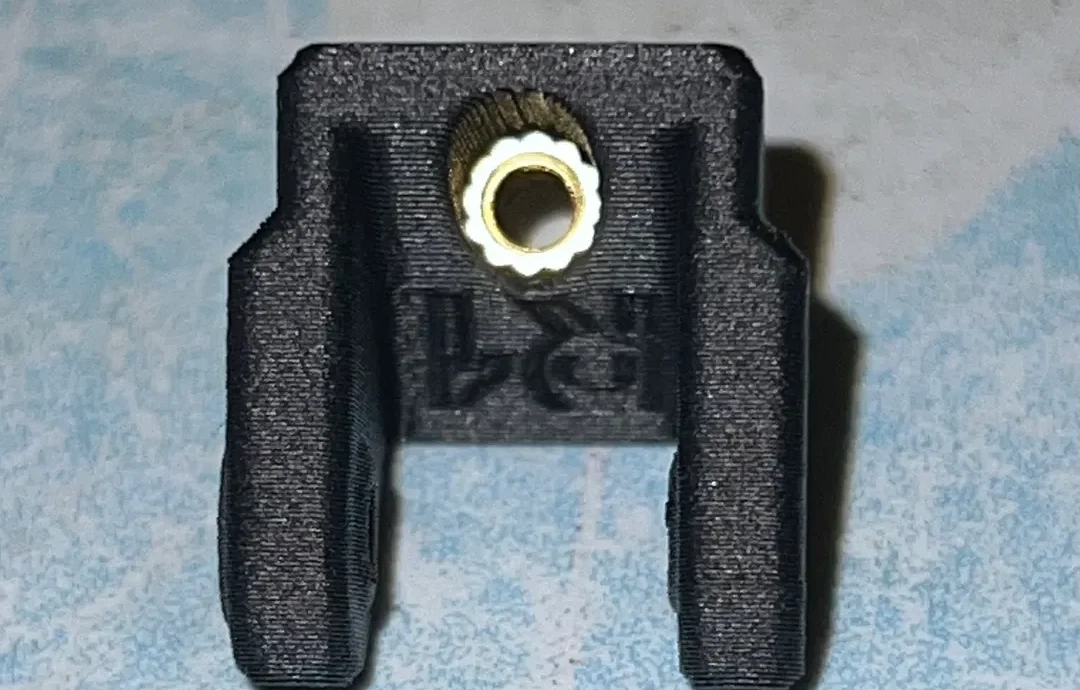

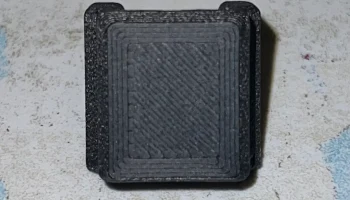

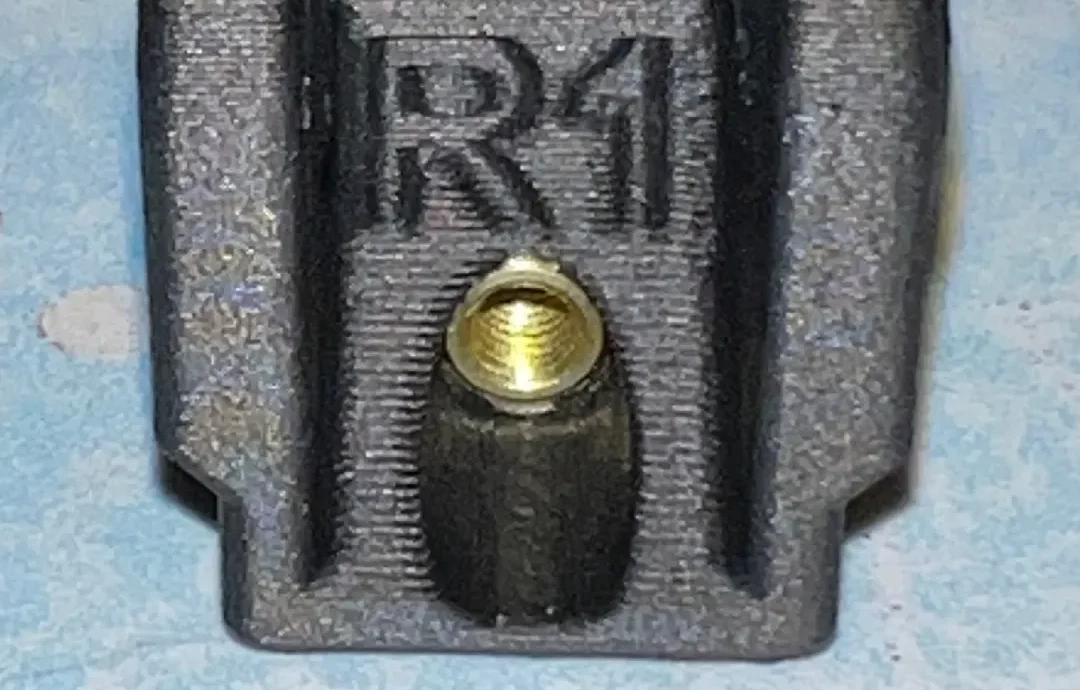

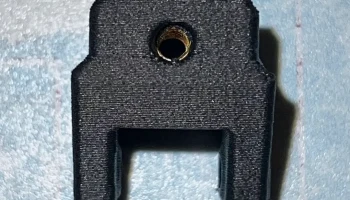

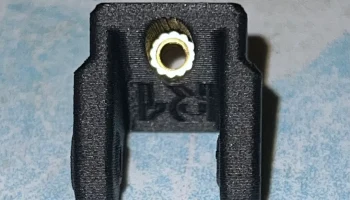

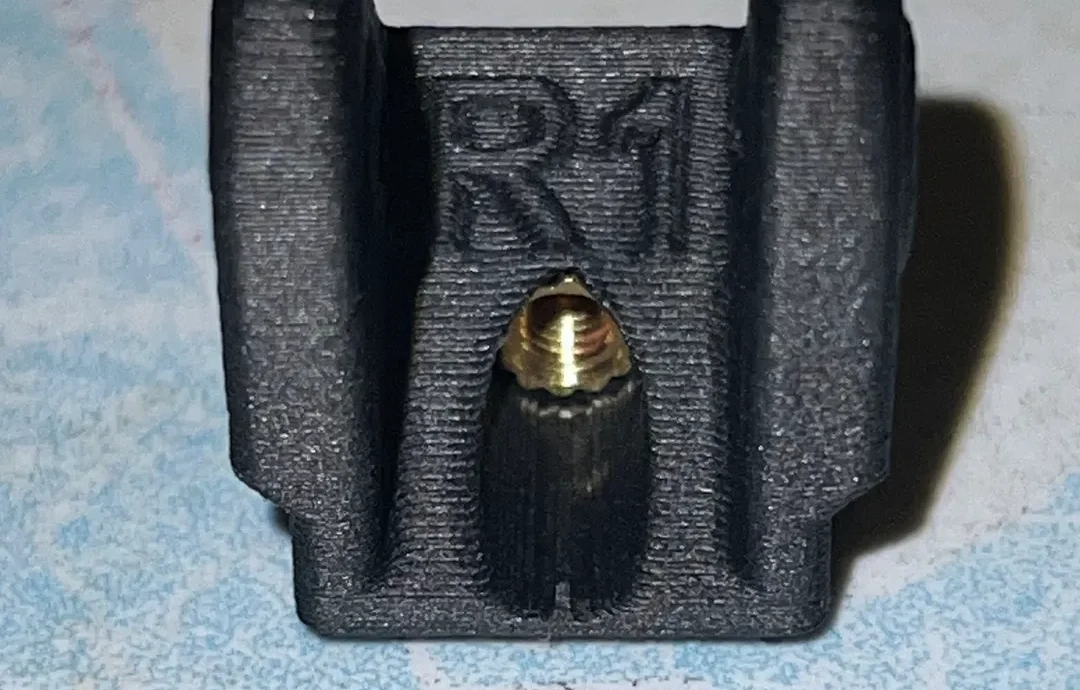

Он заменяет квадратную гайку из нержавеющей стали в оригинальной части шкива натяжителя ремня на латунную вставку с более длинной резьбой, чтобы предотвратить заедание винта натяжителя на гайке. Прорезь для гайки заполняется, а канал болта регулируется таким образом, чтобы вставка резьбовой вставки была быстрой и точной, с прочным результатом, препятствующим выдергиванию.
Предусмотрено два STL: один для термофиксируемой вставки и один для ввинчиваемой вставки.
Фон
Поступало множество сообщений о том, что квадратная гайка в шкиве натяжителя ремня проворачивается внутри паза, что делает невозможным регулировку натяжения и требует значительного объема работы для деструктивного удаления оригинальной детали. Если это случится с вами и у вас нет другого принтера для печати на замену, вам придется купить запасную часть в Prusa.
СОВЕТ: Если это случилось с вами, если у вас все еще есть пригодное к использованию натяжение после того, как гайка начнет вращаться, то есть не обязательно ПРАВИЛЬНОЕ натяжение, но достаточное, чтобы временно продолжить печать, распечатайте замену ПРЕЖДЕ ЧЕМ вы уничтожите старую, иначе ваш принтер останется без работы.
Вероятно, причина проворачивания гайки в пазу заключается в том, что гайка зацепилась за натяжной винт из-за явления, называемого «заеданием».
Одним из решений этой проблемы является смазка винтов перед вставкой их в ролики натяжителя.
СОВЕТ: стоит сделать это в следующий раз, когда вам понадобится отрегулировать натяжение ремня. Если натяжение ремня в порядке, не трогайте его, но в следующий раз, когда вам понадобится отрегулировать натяжение ремня, сделайте это первым делом — постепенно и равномерно ослабьте натяжение с обеих сторон, чтобы можно было снять и смазать натяжные винты.
Эта модель
Другое, возможно, более долгосрочное решение — заменить квадратную гайку из нержавеющей стали латунной вставкой, поскольку латунь с меньшей вероятностью будет истираться при контакте с болтом из нержавеющей стали. Вот о чем эта модель. Рассматривайте это как превентивную меру и подумайте о ее установке ДО того, как столкнетесь с неприятной проблемой.
Обратите внимание, что это экспериментальная модификация — у меня еще недостаточно опыта работы с ней, чтобы быть уверенным, что она выдержит натяжение ремня и решит проблему «истирания». Используйте на свой страх и риск.
При этом я использую эту модификацию уже больше месяца, и она работает отлично — никаких признаков вытягивания вставки при более высоком натяжении, рекомендованном в веб-приложении, и никаких признаков того, что винт начинает заедать. Я пробовал различные альтернативные крепления (для тестов VFA), все с использованием вставки с резьбой, поэтому я много раз вставлял их в принтер и вынимал из него без каких-либо проблем. И вся теория поддерживает идею, что длинная латунная вставка будет лучше, чем тонкая нержавеющая гайка, как по выдерживанию нагрузки, так и по устойчивости к истиранию.
Я включил короткий сценарий OpenSCAD, который я написал д��я этой части, на случай, если вы захотите.
