Очиститель шнеков и винтов

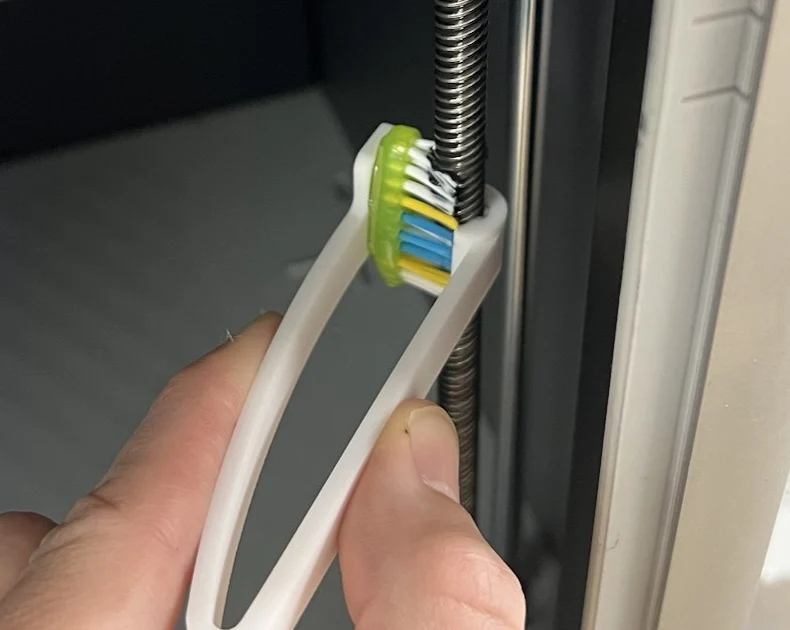

Обновление от 10.05.23: Я также создал новую альтернативную переработанную версию с использованием зубных щеток и щеток с медной щетиной, которая выглядит вот так: вы можете предпочесть ее, если вам не нравится решение с бумажным полотенцем в этом дизайне. Если у вас есть запасная зубная щетка/щетка, этот вариант, скорее всего, обеспечит более глубокую чистку (по крайней мере, по мнению моего стоматолога).
У вашего принтера, как и у меня, есть направляющие винты? Вы откладываете их чистку, потому что это грязная работа?

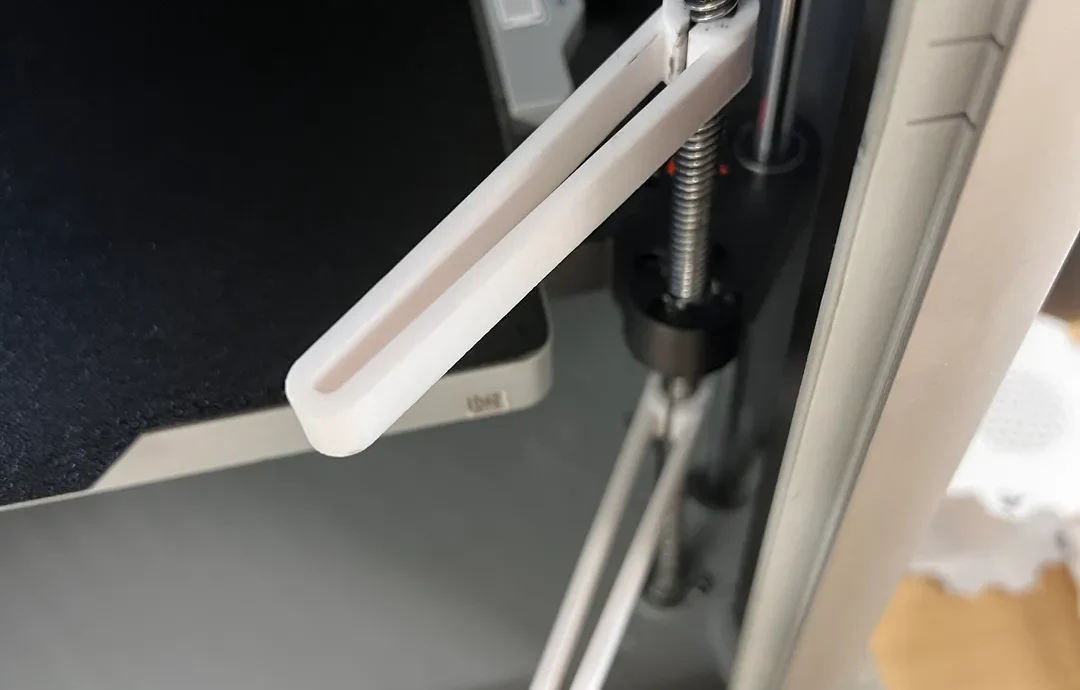

Этот маленький гаджет поможет мгновенно удалить неприятные частицы из ниток! Предназначенный для очистки ходовых винтов TR8 на моем Bambu X1C, в большинстве принтеров используется один и тот же тип четырехзаходного винта TR8, поэтому с этой общей деталью он должен подойти для множества различных принтеров.

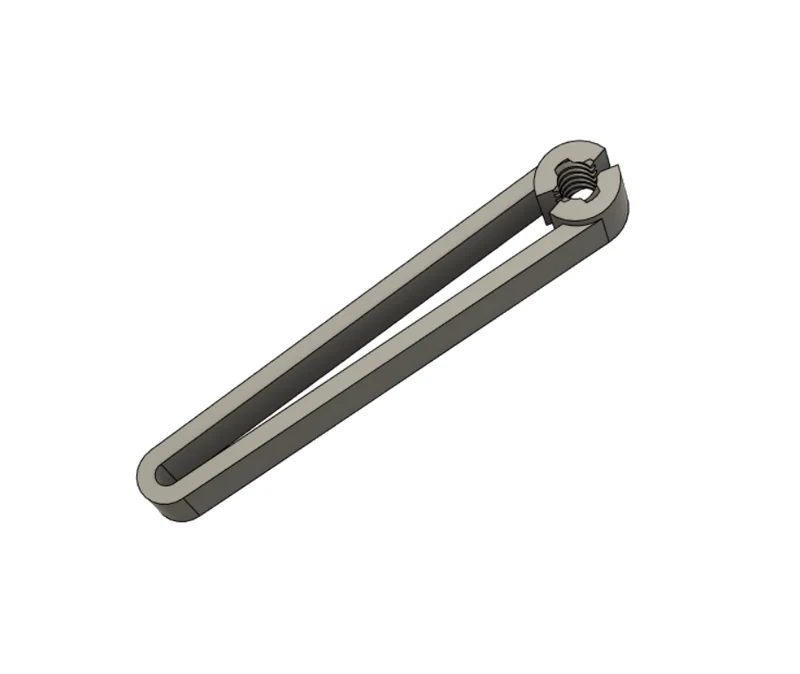

У меня есть две базовые версии: одна с конусом, другая без.
Версии
Рекомендуется:
NoTaper: Эта версия имеет более плотную посадку, но возможно, что слоновья нога на первом слое может привести к тому, что она подойдет не идеально. В этом случае используйте коническую версию.

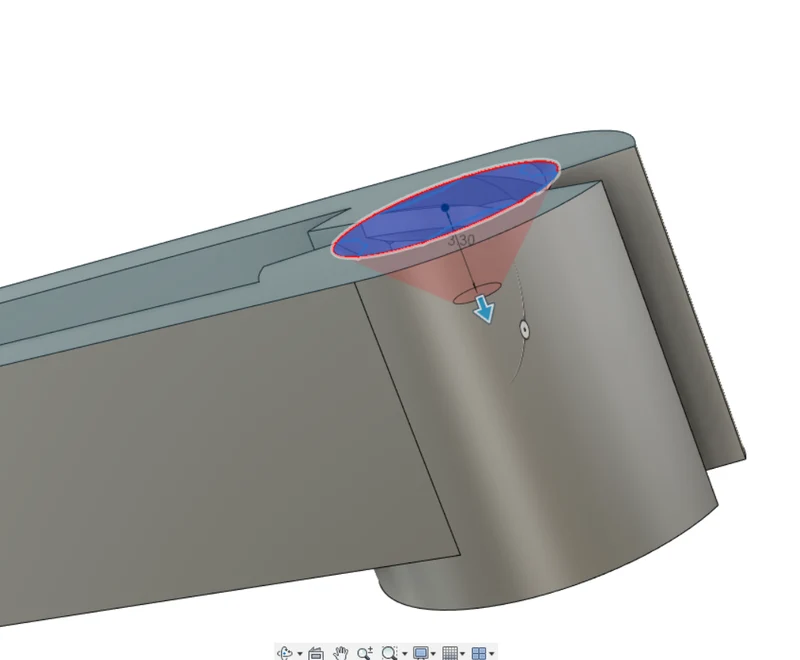

Коническая: эта версия имеет конический конус (на фото) со стороны станины, чтобы избежать проблем с первым слоем, которые могут испортить посадку резьбы.
Если по какой-то причине вам не нравится угловой зазор (предназначенный для того, чтобы грязь вытекала наружу из винта) между двумя сторонами и вы предпочитаете прямой зазор:
Flat_NoTaper: более плотная посадка.
Flat_Taper: конический конус, как указано выше.
Инструкции по печати
Печатайте с высоким разрешением слоя, я рекомендую на вашем принтере 0,1 или 0,08, если это возможно, чтобы нити хорошо прилегали друг к другу. В конструкцию резьбы заложены небольшие допуски, чтобы она могла хорошо зажиматься.
Большинство нитей подойдут… но я бы избегал использования таких материалов, как углеродное волокно или светящаяся в темноте нить, чтобы не поцарапать винты (хотя большинство из них сделаны из стали, которая, вероятно, в любом случае не поцарапается).
Ориентируйте плоскую сторону вниз. Я спроектировал эту деталь немного асимметрично, поэтому ее намеренно сложно испортить при размещении на кровати :).
Инструкция по использованию (обновлено 10.05.23)
Найдите бумажное полотенце (в идеале с небольшим ворсом) и отрежьте небольшой участок, чтобы вставить его в зажим. Это поможет очистить резьбу гораздо лучше, чем простое использование инструмента из-за неизбежных проблем с допусками. Обычные дешевые бумажные полотенца или салфетки, вероятно, тоже подойдут для этого случая. Просто убедитесь, что в нитях не остается много ворса. Если вы беспокоитесь, вам также подойдут безворсовые магазинные полотенца или разрезанная ткань из микрофибры. Брауни делает здесь хорошие, но они не самые дешевые.
Прикрепите зажим и часть бумажного полотенца к ходовым винтам… перемещайте кровать вверх и вниз (вращайте винты) и при этом удерживайте зажи�� с полотенцем на месте.

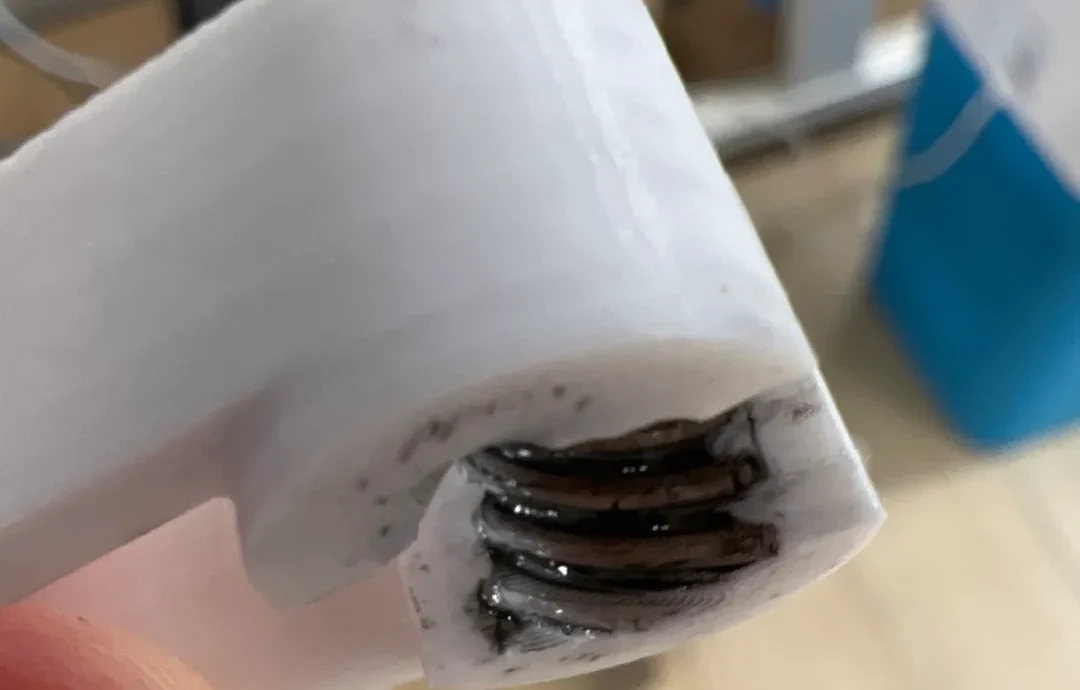

Удалите виджет и очистите его от мусора. При необходимости повторите процедуру с чистым участком бумажного полотенца для второго прохода очистки.
Снова смажьте резьбу, если вы удалили всю смазку (особенно, если вы сделали 2 прохода).
Файлы 3MF и STEP включены!
re: «Powered by AI»: К сожалению, дизайн создан не с ��омощью искусственного интеллекта… только заголовок и текст резюме созданы с помощью искусственного интеллекта с помощью Bing с некоторыми забавными подсказками :). Возможно, однажды ИИ создаст 3D-модели… но мы еще не достигли этого. На данный момент… ИИ — это много шумихи… и название является намеком на это.
