Педаль-пустышка велосипеда

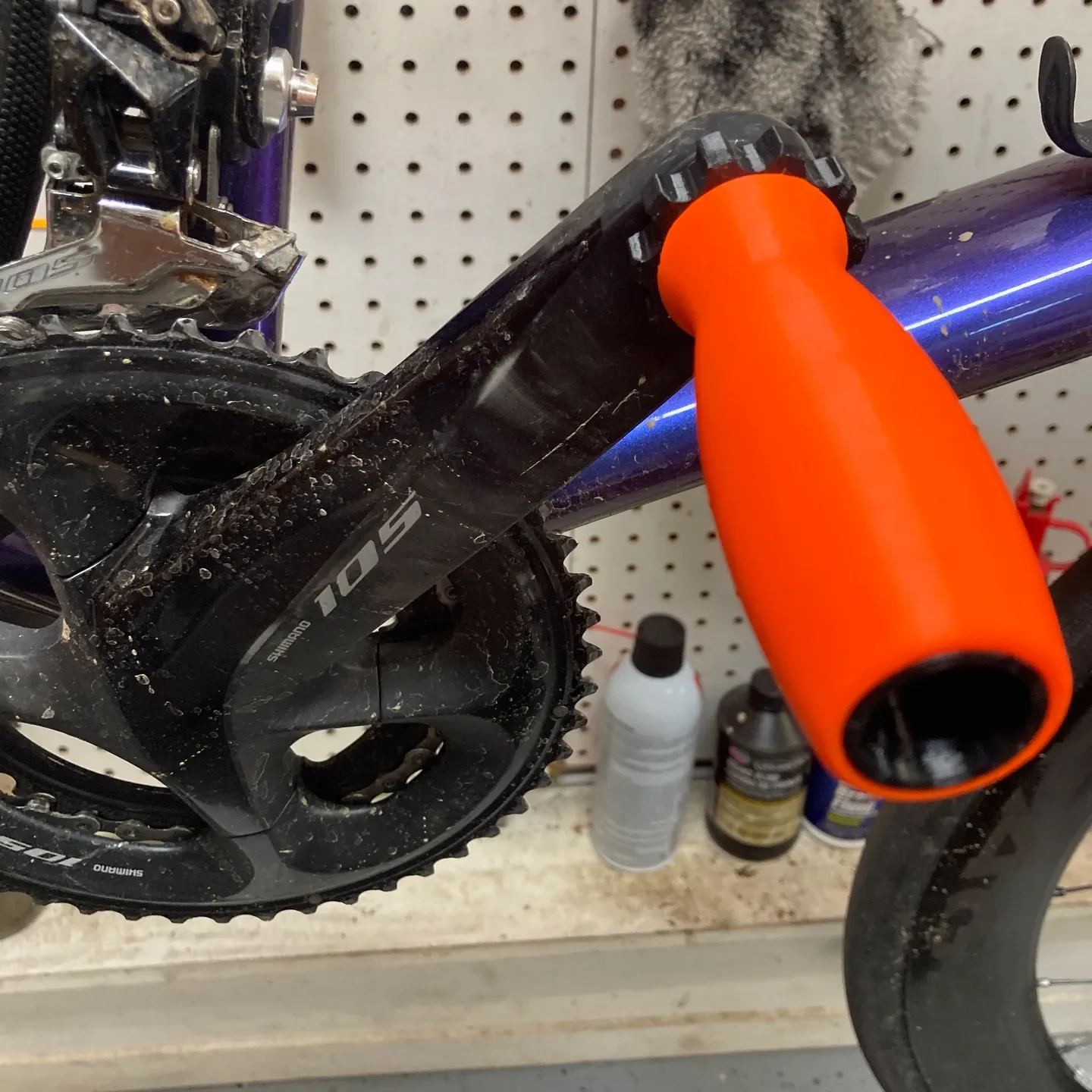

См. https://www.instagram.com/p/CNA9ocSBPBU/ для получения дополнительной информации. Полноразмерная велосипедная педаль-пустышка, более прочная, чем предыдущие полностью напечатанные версии. Этот предназначен для работы с болтом М6х100. Также можно использовать мебельный болт. Убедитесь, что любой болт, который вы используете, входит хотя бы в резьбовую часть головки для большей прочности.

Поиск оборудования

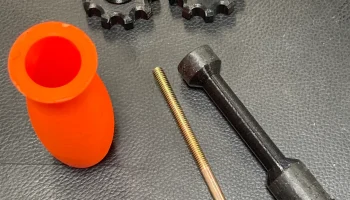

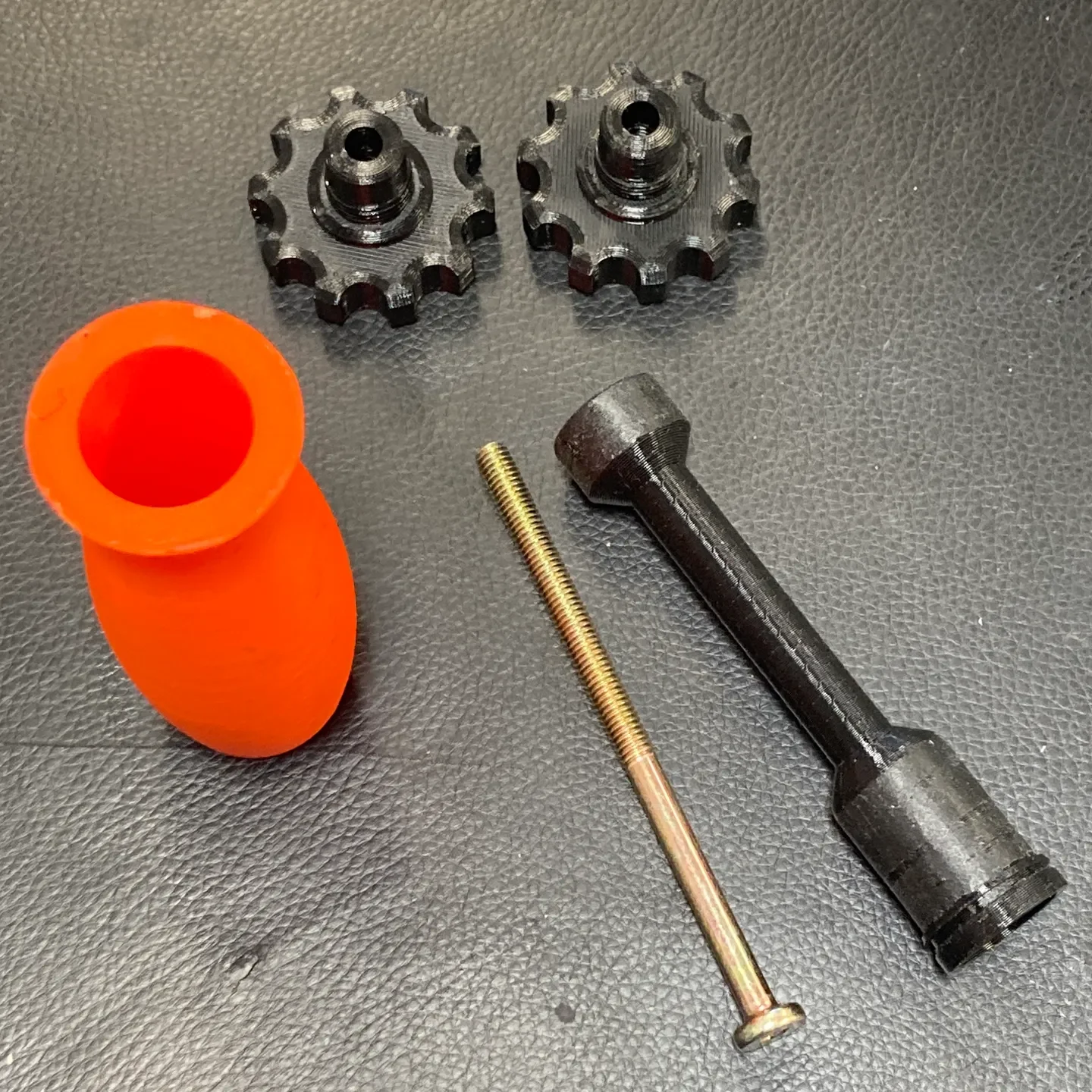

Болт M6x100 — не самый распространенный вариант, но он придает инструменту гораздо большую прочность, чем если бы вы использовали более короткий винт. Если вы находитесь в США, вы можете приобрести болт у McMaster-Carr, и лучшим выбором будет номер продукта 91292A205 — винт M6x100 из нержавеющей стали 18-8. Он стоит дороже за винт, чем обычная сталь, но, поскольку он поставляется в упаковке всего по 5 винтов, он оказывается дешевле, чем простая сталь в упаковке по десять штук. Самая большая проблема с McMaster заключается в том, что доставка может быть дорогой.

Если вы хотите использовать Amazon, поиск по запросу «M6x100» должен дать вам множество вариантов. На момент написания статьи самым хитом была упаковка из 6 винтов с полной резьбой за 6,99 доллара — немного больше, чем у McMaster, но с возможностью бесплатной доставки, если у вас есть Prime. Другой вариант — «шурупы для д��тской кроватки» или мебельные шурупы с головкой большего размера. Этот дизайн совместим с ними.

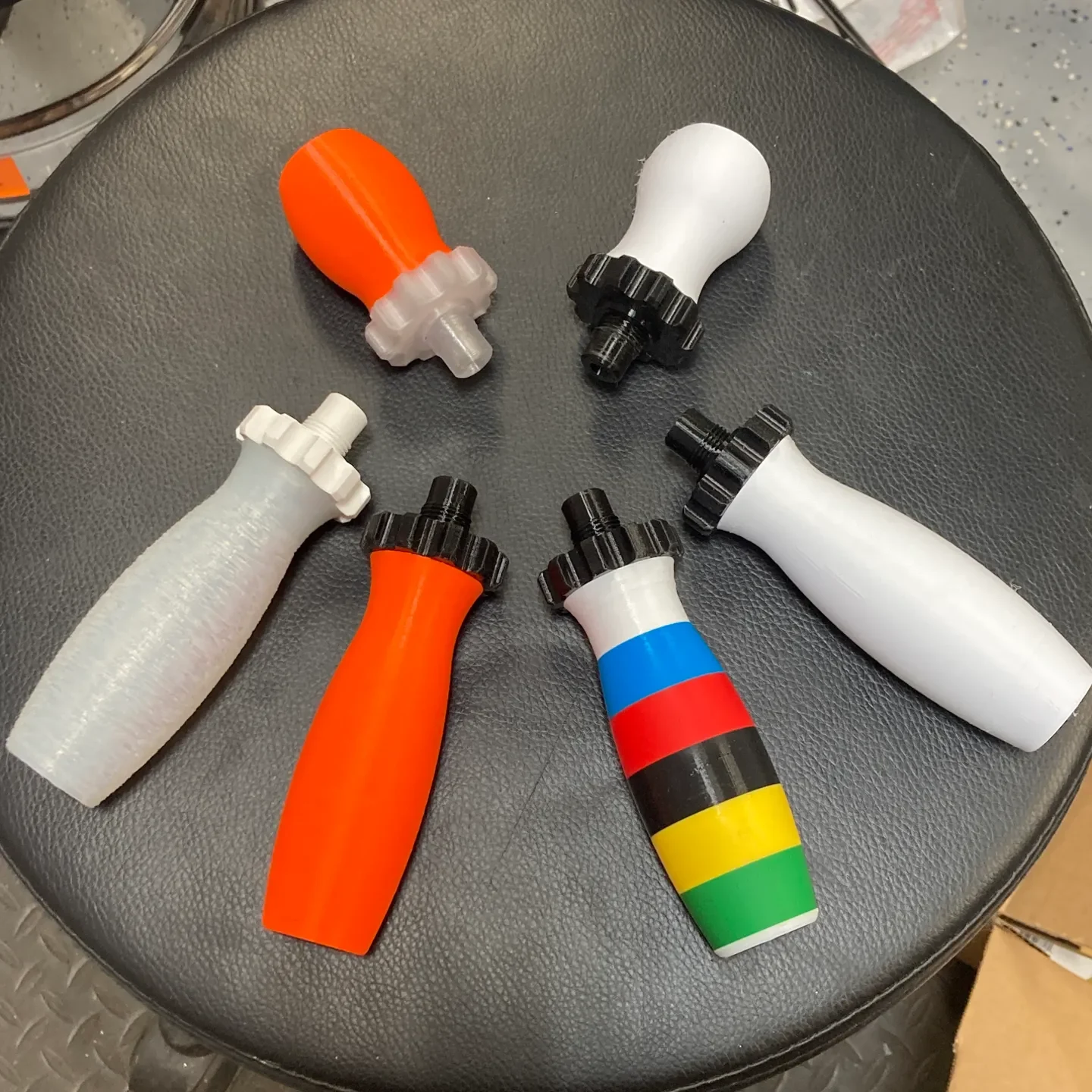

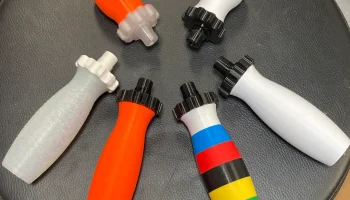

К сожалению, практически любой вариант, который вы выберете, приведет к тому, что вам придется заказывать набор винтов. Отличная возможность распечатать что-нибудь для своих друзей, но помните, что это некоммерческая лицензия, поэтому вам не разрешается их продавать.

Наконец, если у вас есть винт M6x100, но он имеет шестигранн��ю головку, посмотрите этот ремикс для части оси с учетом этого.

Это еще один ремикс, в котором используется винт M6x30, который часто встречается в верхних крышках гарнитур, но имейте в виду, что без цельной стальной основы инструмент будет значительно слабее. Его по-прежнему вполне можно использовать для настройки передач и других легких работ, но определенно не используйте его для установки быстрой ссылки. Большим преимуществом является то, что винт M6x30, скорее всего, уже будет у вас под рукой.

Печать

Ось и ручка оптимизированы для печати толщиной 0,3 мм на MK3S в PrusaSlicer. Ни одному из них не требуется более низкая высота слоя, и вы просто получите более длинный отпечаток. Обычно я увеличиваю периметр до 3 как для ручки, так и для оси.

Из-за ниток я печатаю головку тоньше, хотя 0,2 мм вполне подойдет. Если хотите, можете увеличить толщину до 0,15 мм, но нет реальной причины идти дальше. Дайте голове достаточно периметров — я использую как минимум пять, чтобы конец с резьбой был сплошным, но тогда вы можете придерживаться стандартного заполнения 15% для рукоятки головы.
