Инструменты для обслуживания ступиц DT Swiss...

Еще одна вещь, вдохновленная моими недавними обучающими семинарами для велосипедных механиков, проводимыми Ассоциацией велосипедных механиков Pro. (ПБМА)

DT Swiss показала нам, как обслуживать свои замечательные концентраторы, и некоторые из инструментов, которые мы использовали, выглядели полностью пригодными для печати, поэтому я нарисовал их, распечатал, когда вернулся домой, принес их и протестировал на следующий день. Они сработали отлично!

Единственный инструмент, который невозможно распечатать

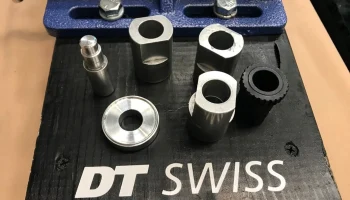

На фотографии оригинальных инструментов для обслуживания DT Swiss можно напечатать все серебристые алюминиевые детали. Один черный инструмент представляет собой стальной инструмент, который используется для снятия ведущего кольца с корпуса задней ступицы и изготовлен из закаленной стали. Оно крепится в прочных тисках на тяжелой верстаке, а затем может потребоваться до трех человек, поворачивающих колесо, чтобы освободить кольцо. Нам сказали, что если инструмент не будет зажат в тисках должным образом, он может сломаться от приложенного к нему напряжения. Учитывая, что в такой ситуации инструмент из закаленной стали может сломаться, я даже не стал пытаться создать инструмент, который можно было бы напечатать на 3D-принтере. Этот инструмент можно приобрести на Amazon или Worldwide Cyclery, а также в любом магазине, где продаются детали DT Swiss. Это необходимо только в том случае, если вам нужно заменить подшипник, запрессованный в корпус ступицы на стороне привода, который находится за кольцевой гайкой, но это также единственный способ вынуть этот подшипник, не повредив его или ступицу.

Здесь есть четыре инструмента:

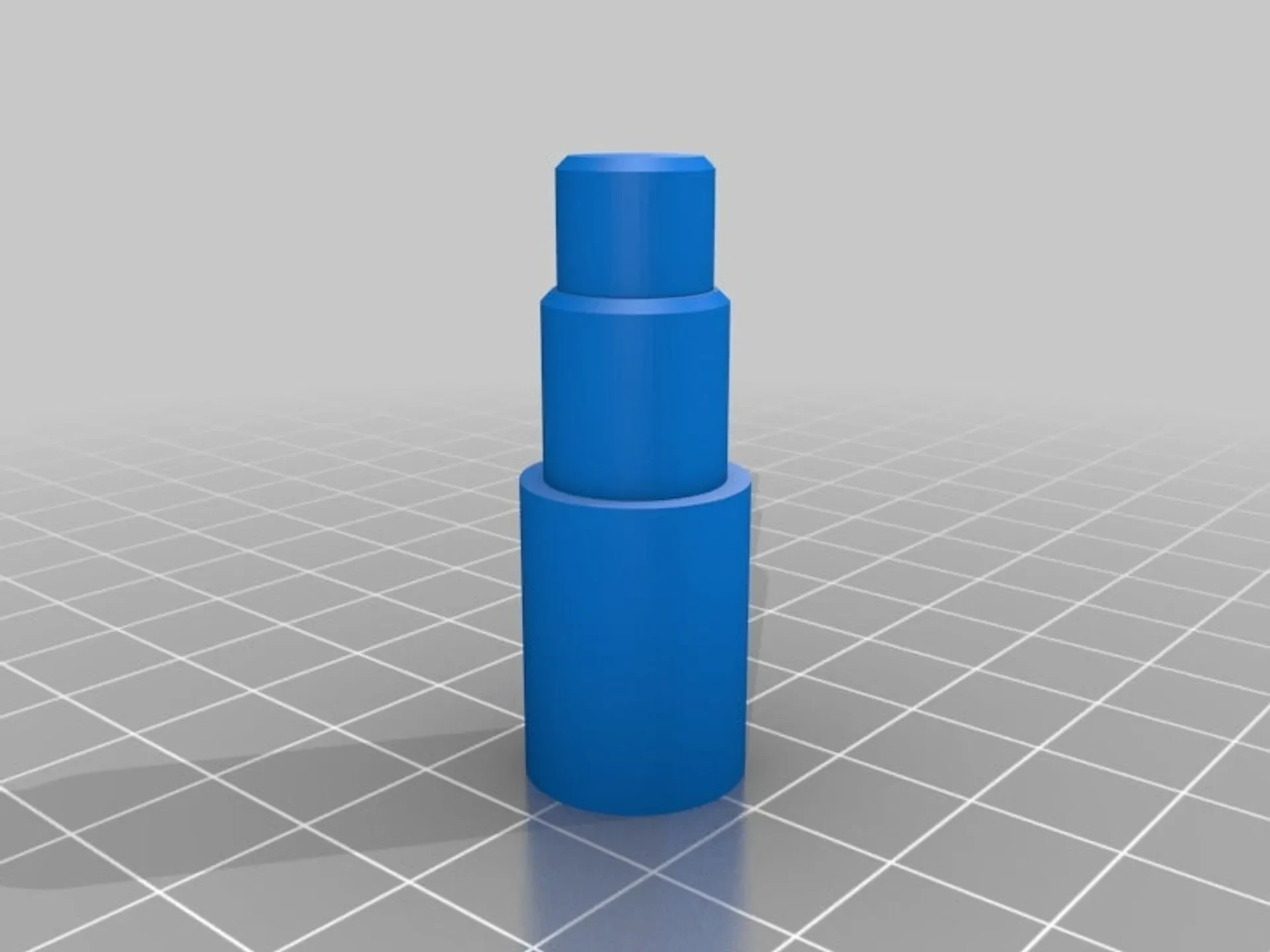

Защита оси

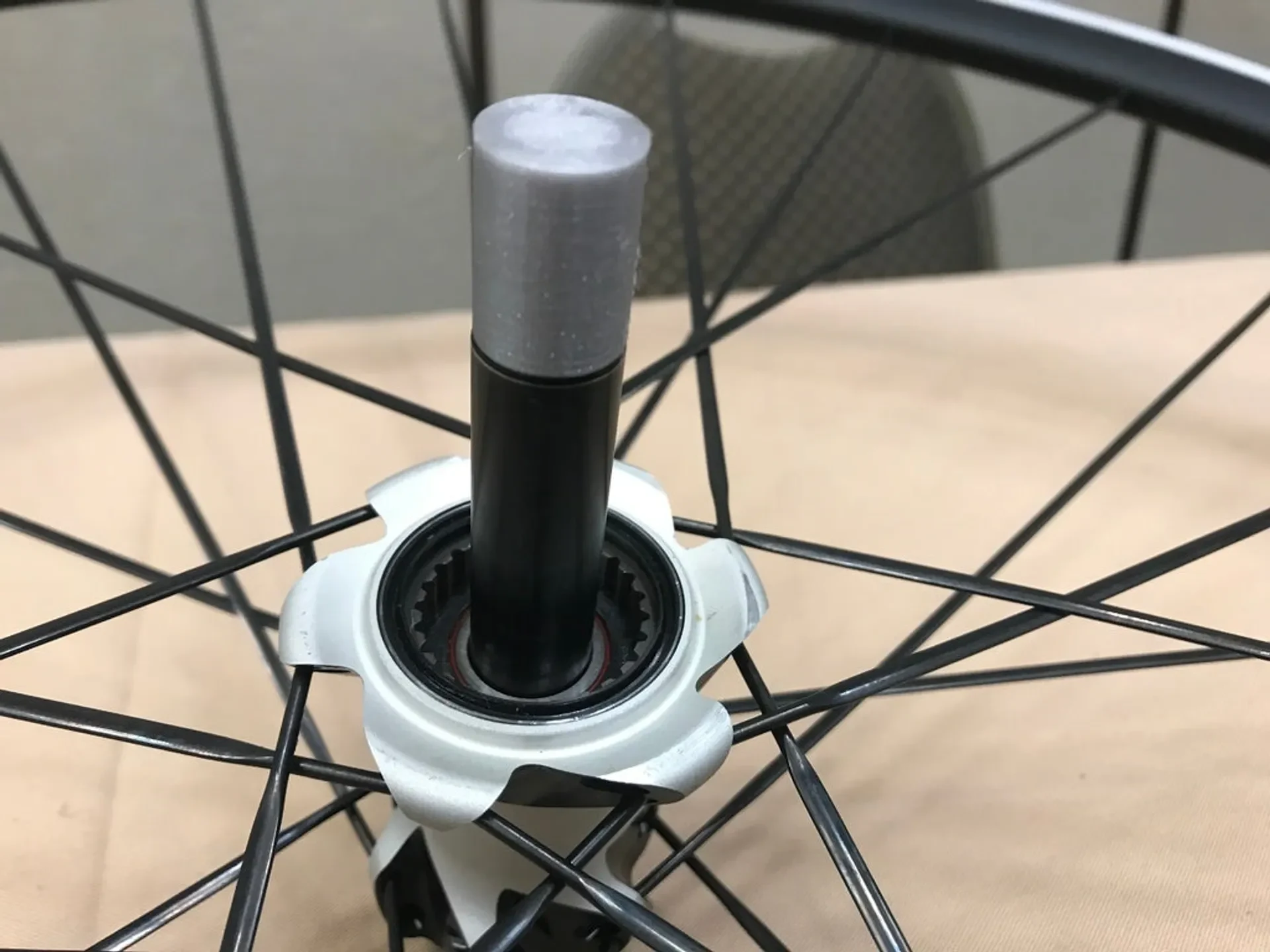

Он вставляется в конец сквозной оси задней ступицы и используется для выбивания подшипника неприводной стороны. Это предотвращает повреждение или деформацию молотком тонкой алюминиевой оси.

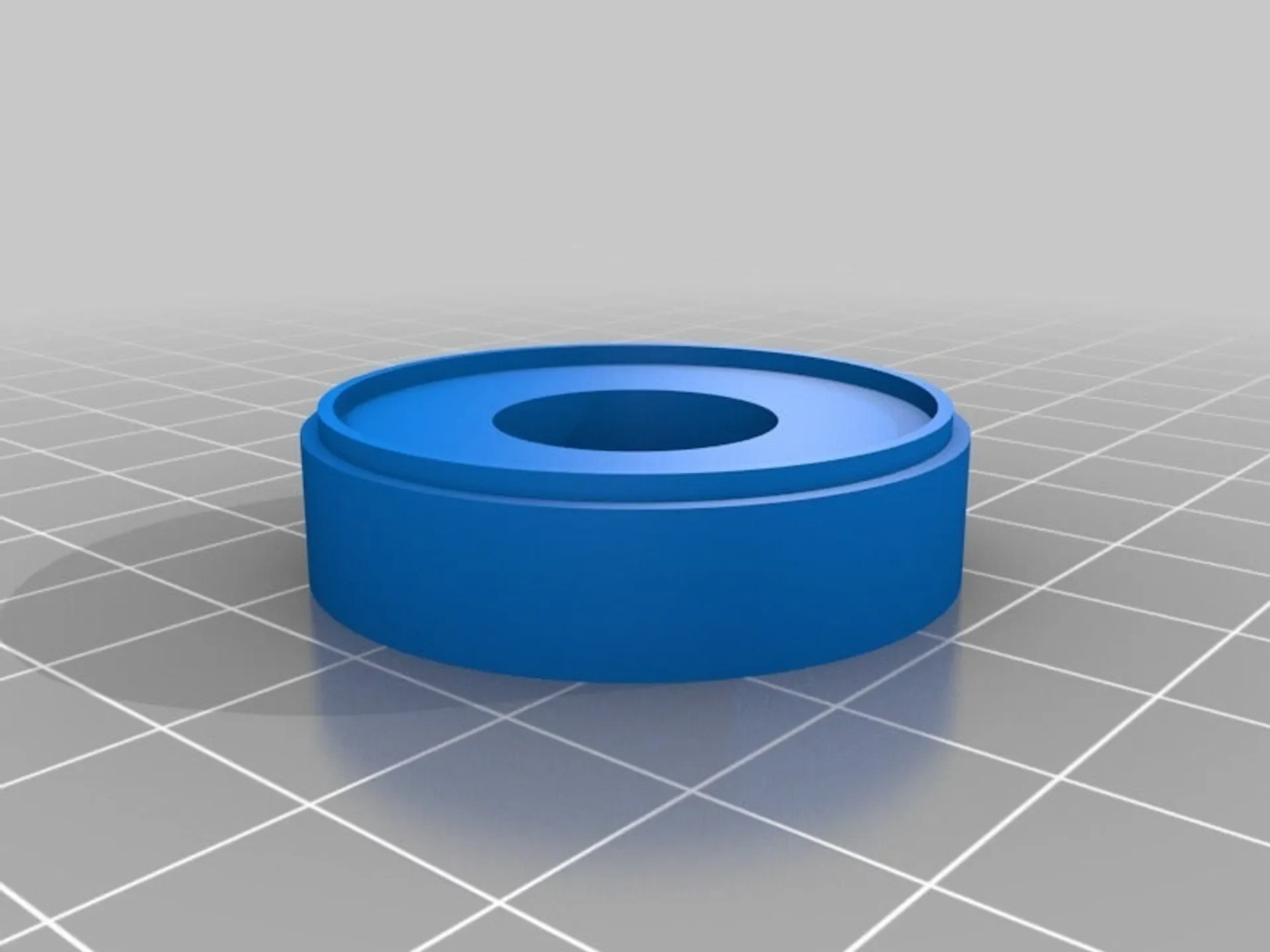

Уплотняющий драйвер

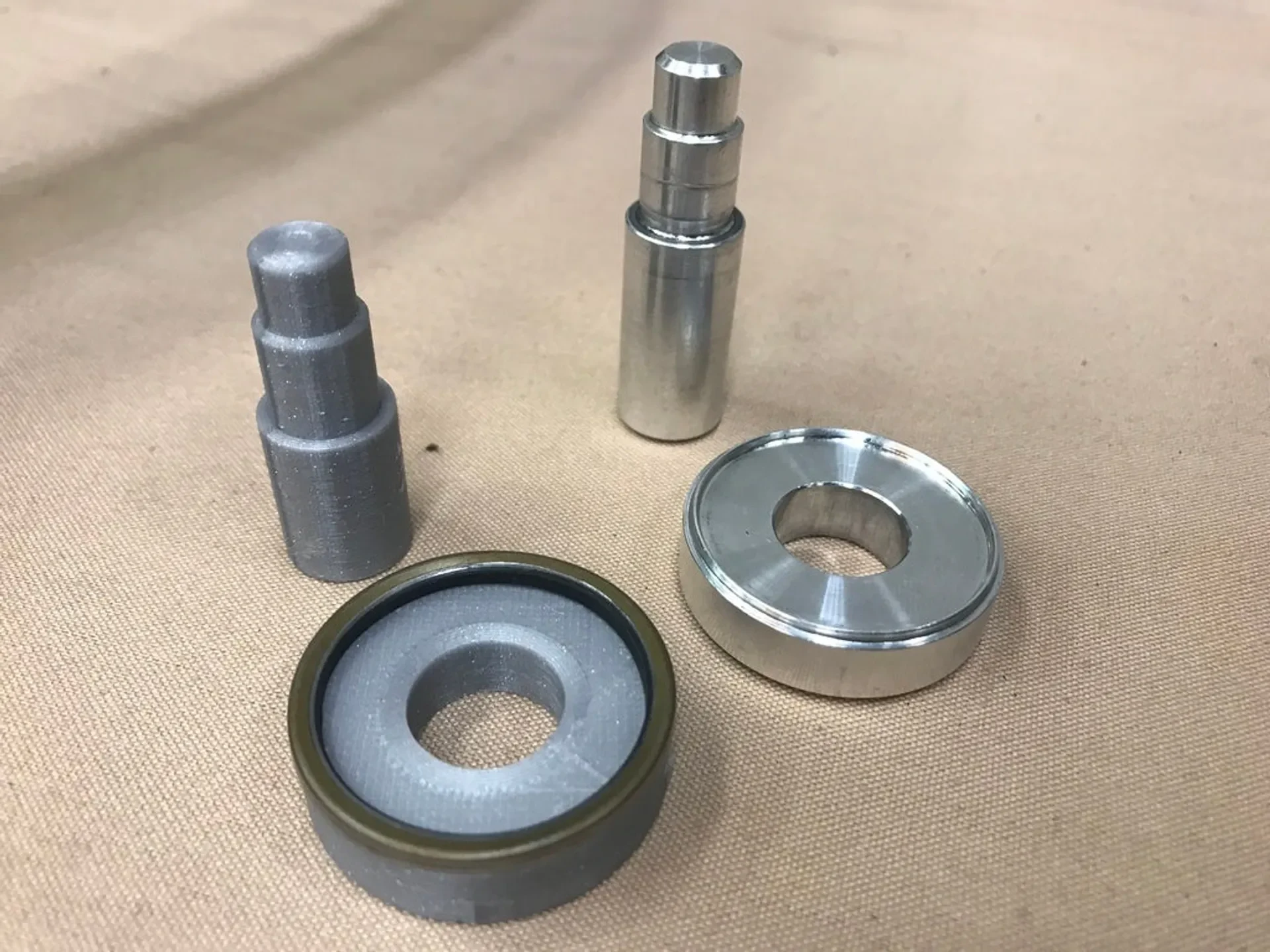

Между корпусом втулки и ведущим кольцом имеется тонкое уплотнение. Когда приводное кольцо будет откручено (см. выше), оно вытолкнет этот уплотнитель, но чтобы его переустановить, понадобится этот инструмент. Тонкая кромка удерживает уплотнение и прижимается к металлическому корпусу, не повреждая кромку резинового уплотнения. Уплотнение, установленное на этом инструменте, вы можете увидеть на первом фото.

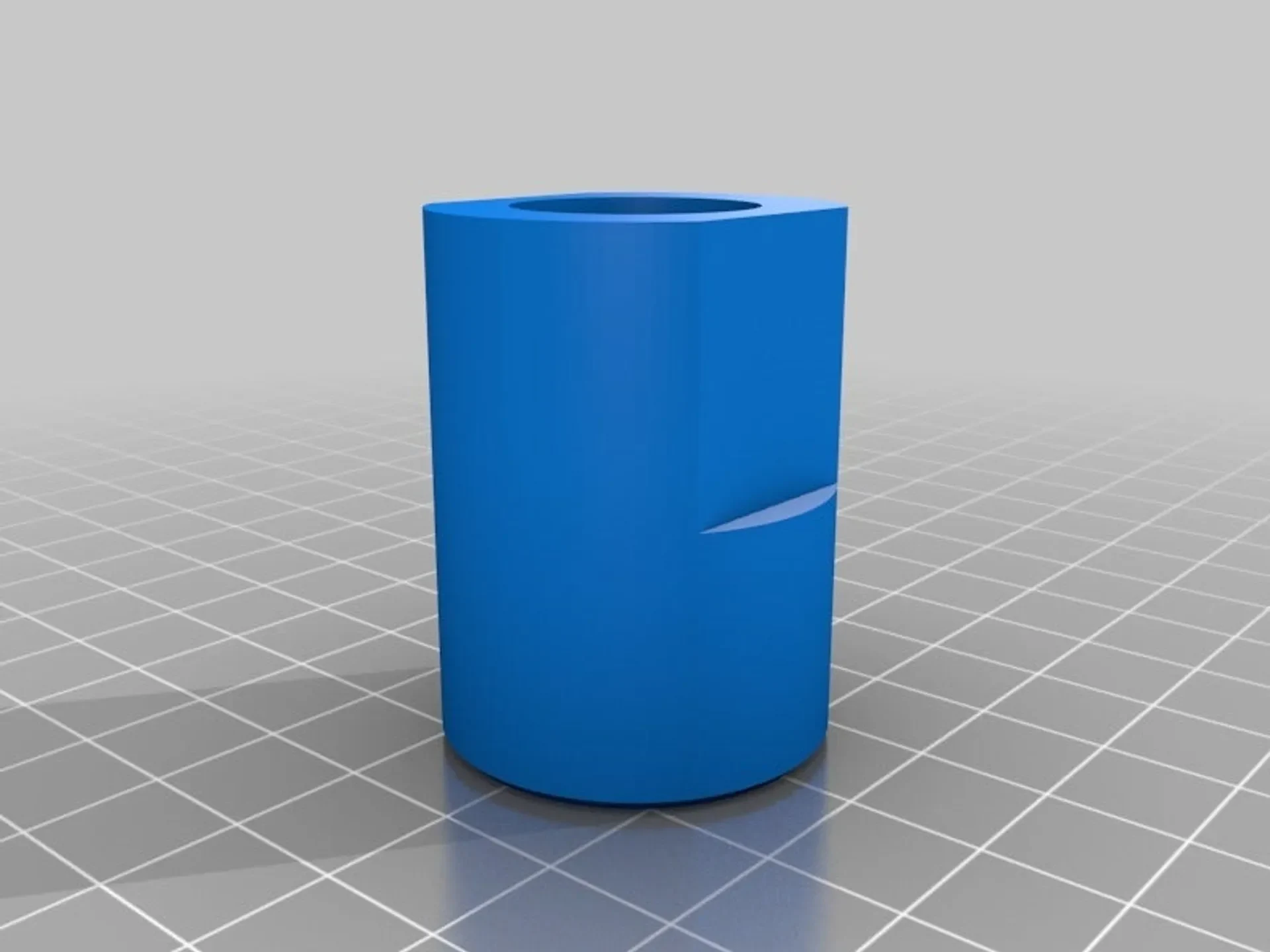

6802 пресс
Это довольно универсальный пресс для подшипников 6802. Лыски предназначены для легкой установки в тиски.

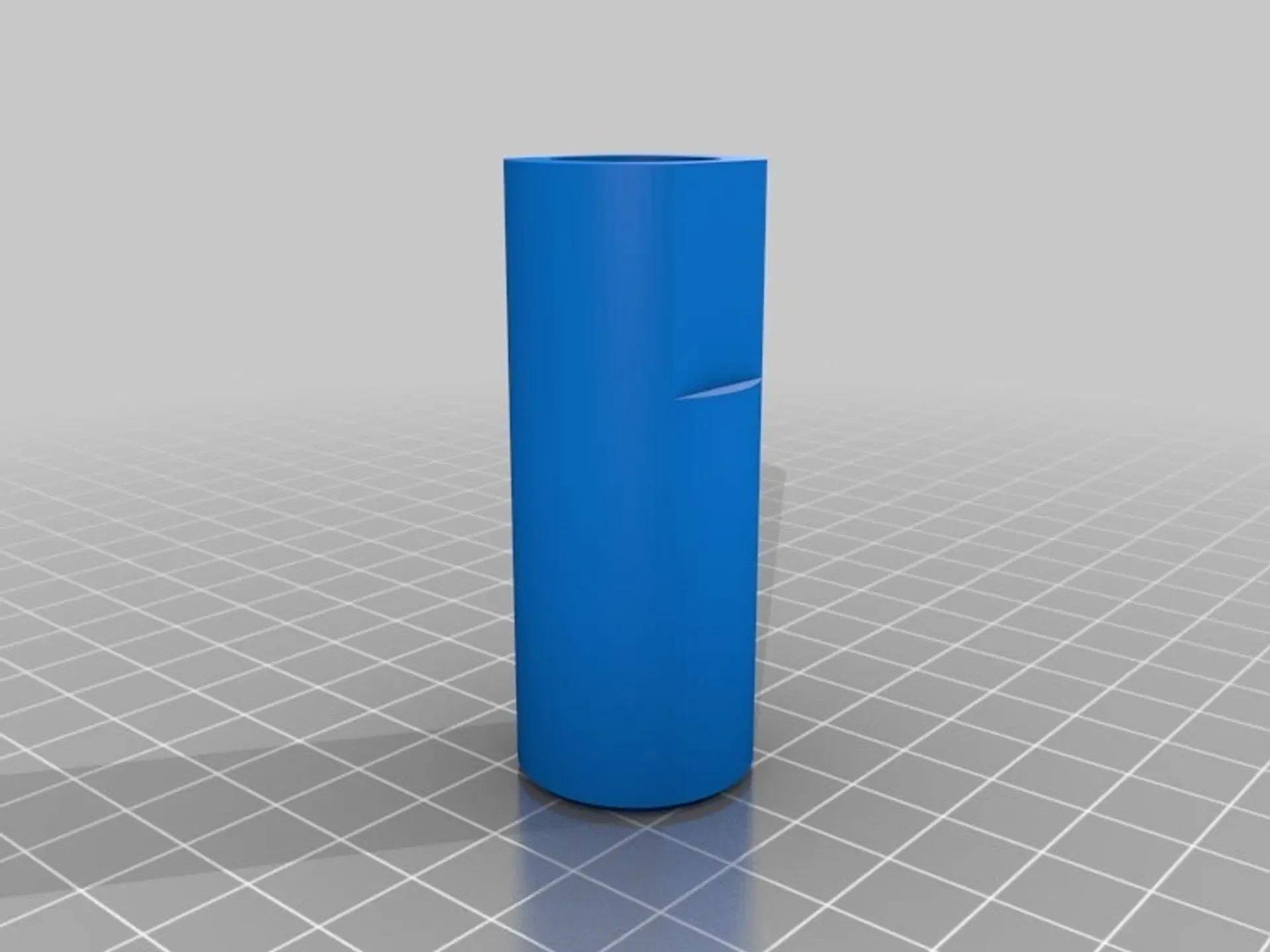

6902 пресс
Как и выше, используйте тот, который требуется вашему концентратору. Скорее всего, вам пона��обится два.
Распечатать инструкции
Категория: Обзор инструментов
