Сменное колесо для литого монстр-трака в масштабе 1:24.....

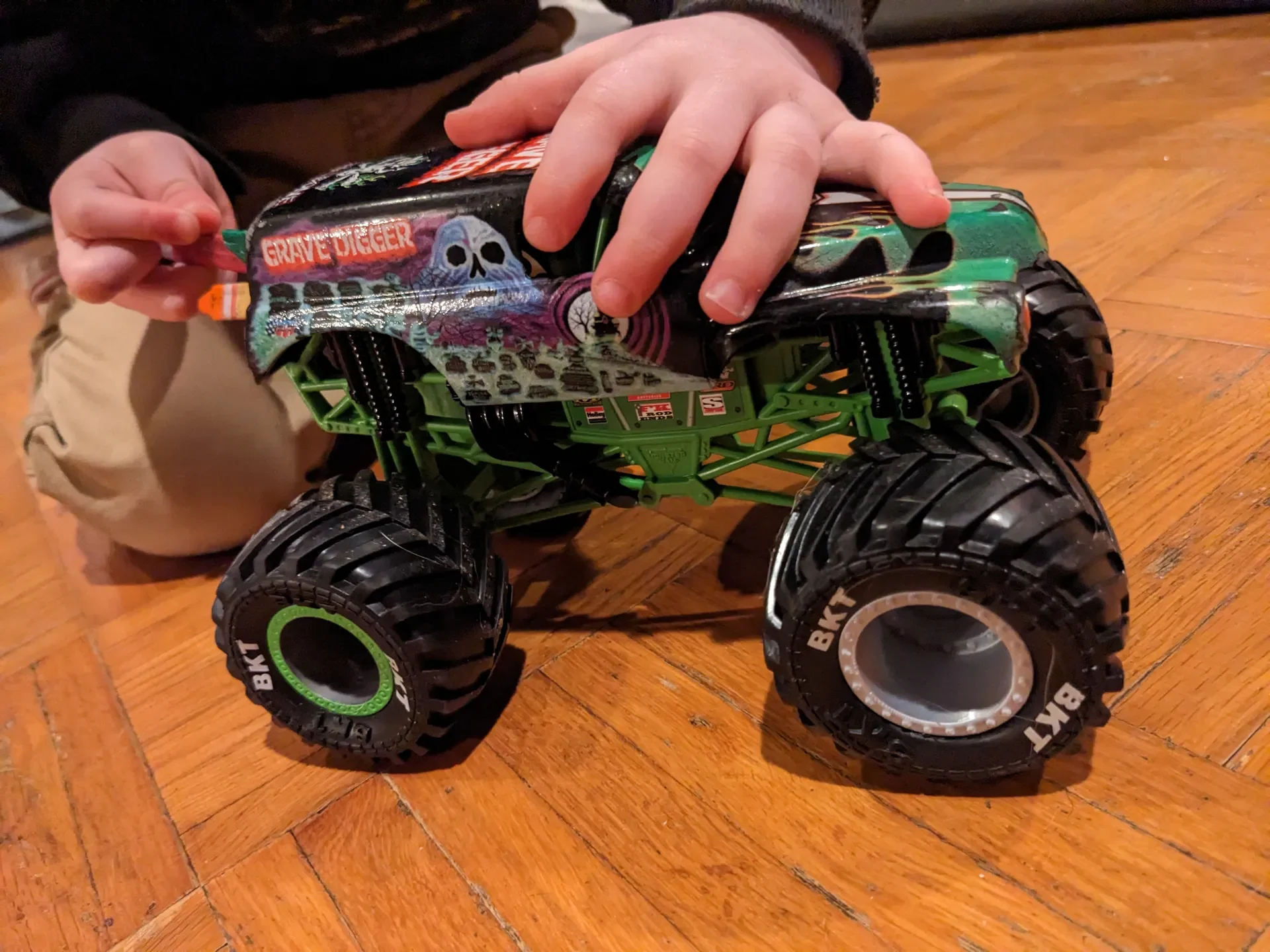

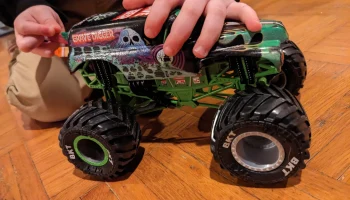

Мы нашли эту крутую игрушку Grave Digger, брошенную в парке, со сломанным колесом, поэтому я взял ее домой, снял шину с помощью теплового пистолета, провел некоторые измерения и исследования и нашел связанную модель, конструкция которой почти подходила для замены OEM.

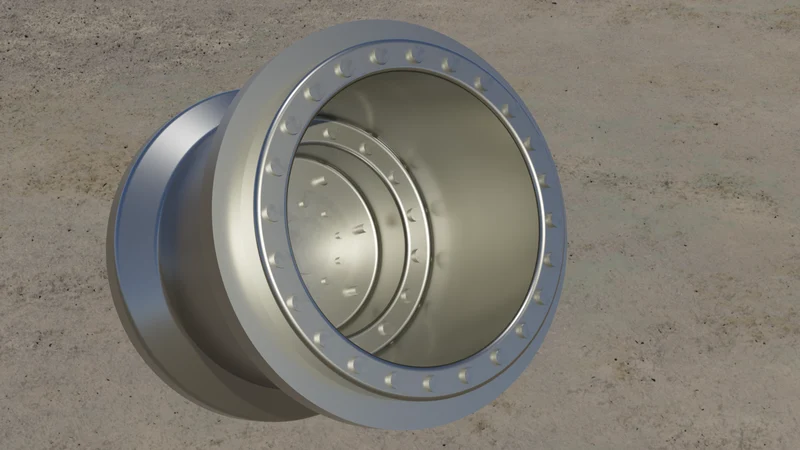

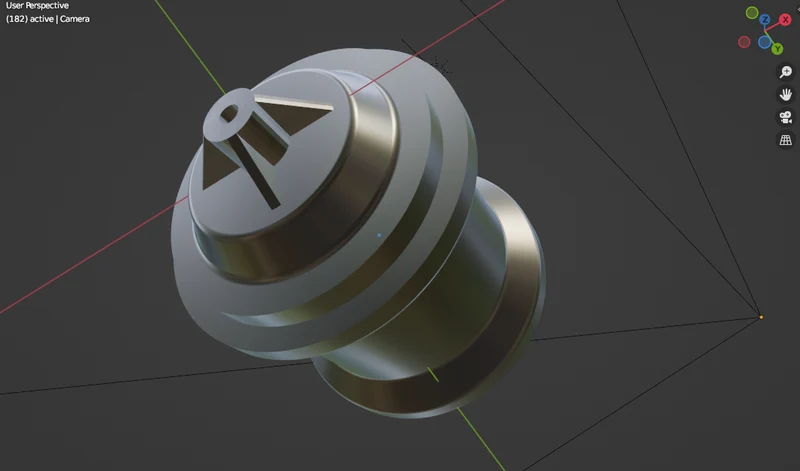

Мой ремикс удаляет осевое отверстие диаметром 5 или 7 мм, проходящее через колесо, заменяя его отверстием размером 2,25 x 12 мм, в которое вставляется конец осевого пресса с накаткой. Я переместил некоторые части внутренней ступиц��, чтобы освободить место для нового отверстия без пробивания оси, и добавил несколько небольших лопастей для усиления соединения. Украсил внутреннюю ступицу несколькими дополнительными рядами выступов, чтобы больше напоминать игрушечное колесо, которое я заменял. (Кроме того, я потратил слишком много времени на очистку модели, прежде чем внести какие-либо изменения, потому что импортированный STL содержал почти миллион полигонов для этого маленького объекта, и работать с ним было своего рода кошмаром.)

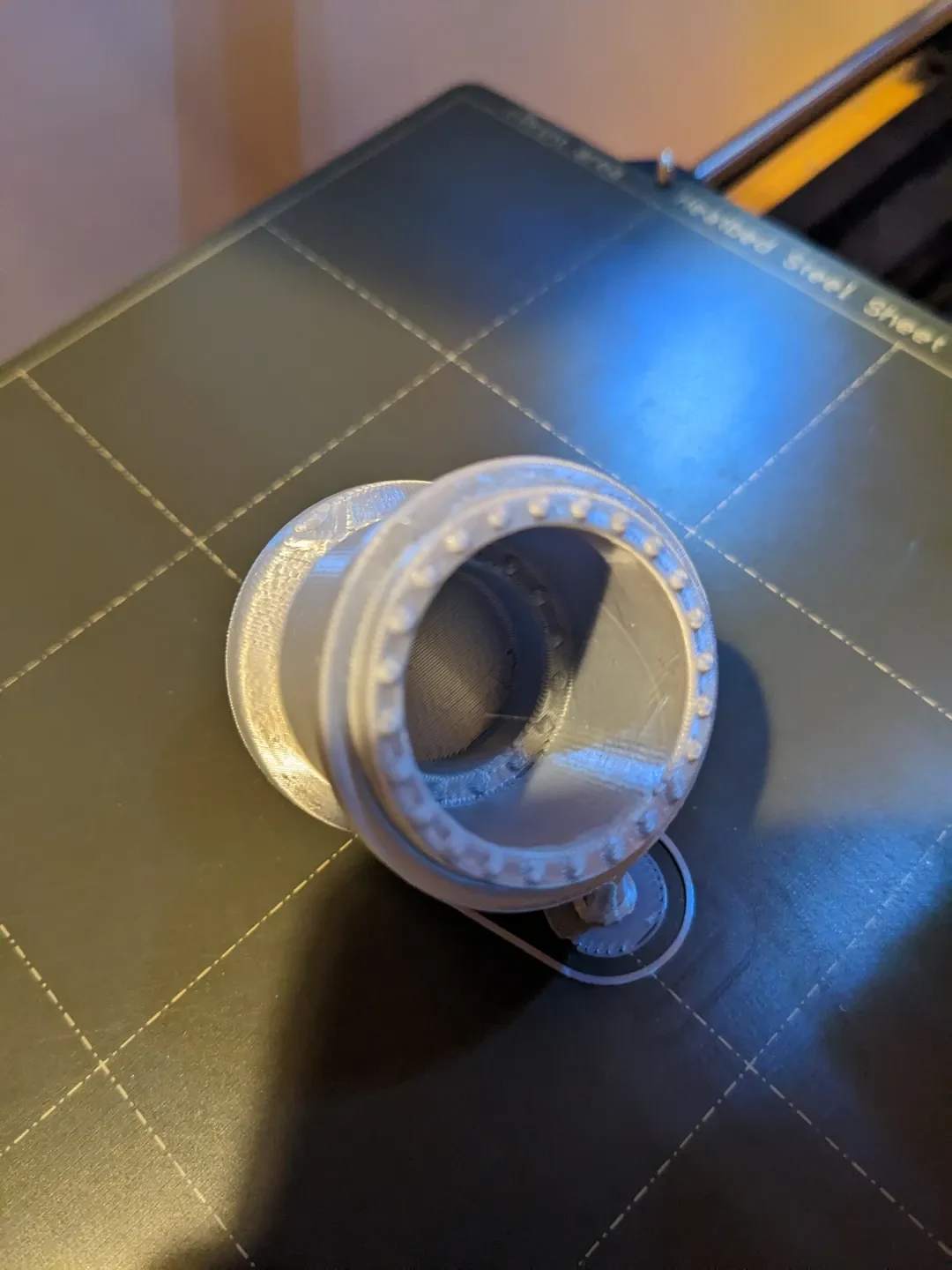

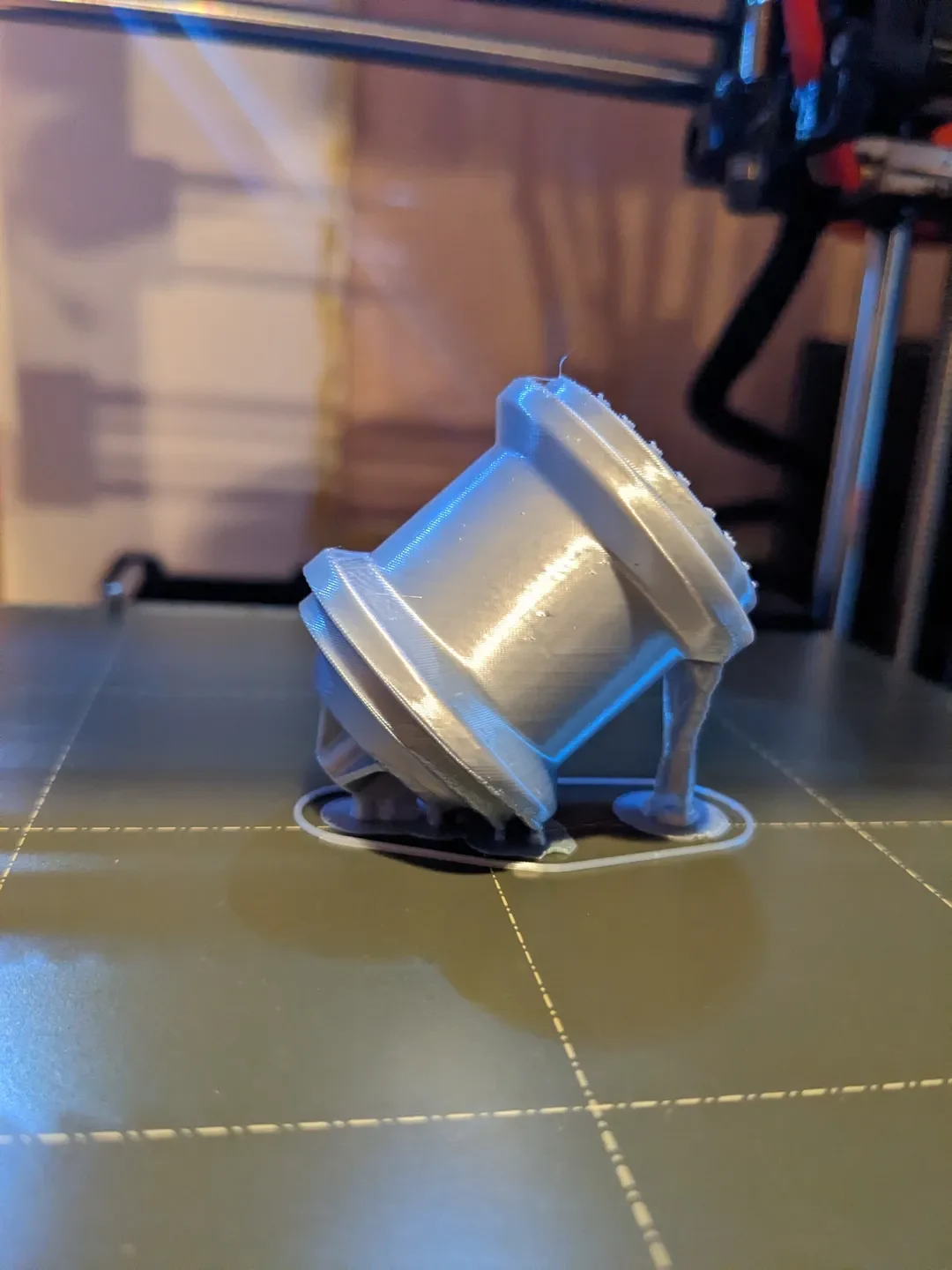

Напечатано на принтере Prusa MINI+ в цвете [Polymaker Silk PLA — серебро] со слоями толщиной 0,20 мм и 100 % заполнением. Я расположил модель под углом 45°, чтобы линии слоев не совпадали с главным углом напряжения, и использовал органические опоры PS 2.6a3. Автоматически сгенерированные опоры на моем первом отпечатке оказались недостаточными, а в некоторых местах были небольшие провисания, поэтому я разрешил дополнительные опоры во включенном файле .gcode, что должно немного облегчить это.
Я загружаю файл проекта Blender, проект PrusaSlicer 3MF и G-код.
ОП связанной модели, спасибо за работу, которую вы проделали над своим рулем! А всем, кто это скачивает, приятного просмотра!

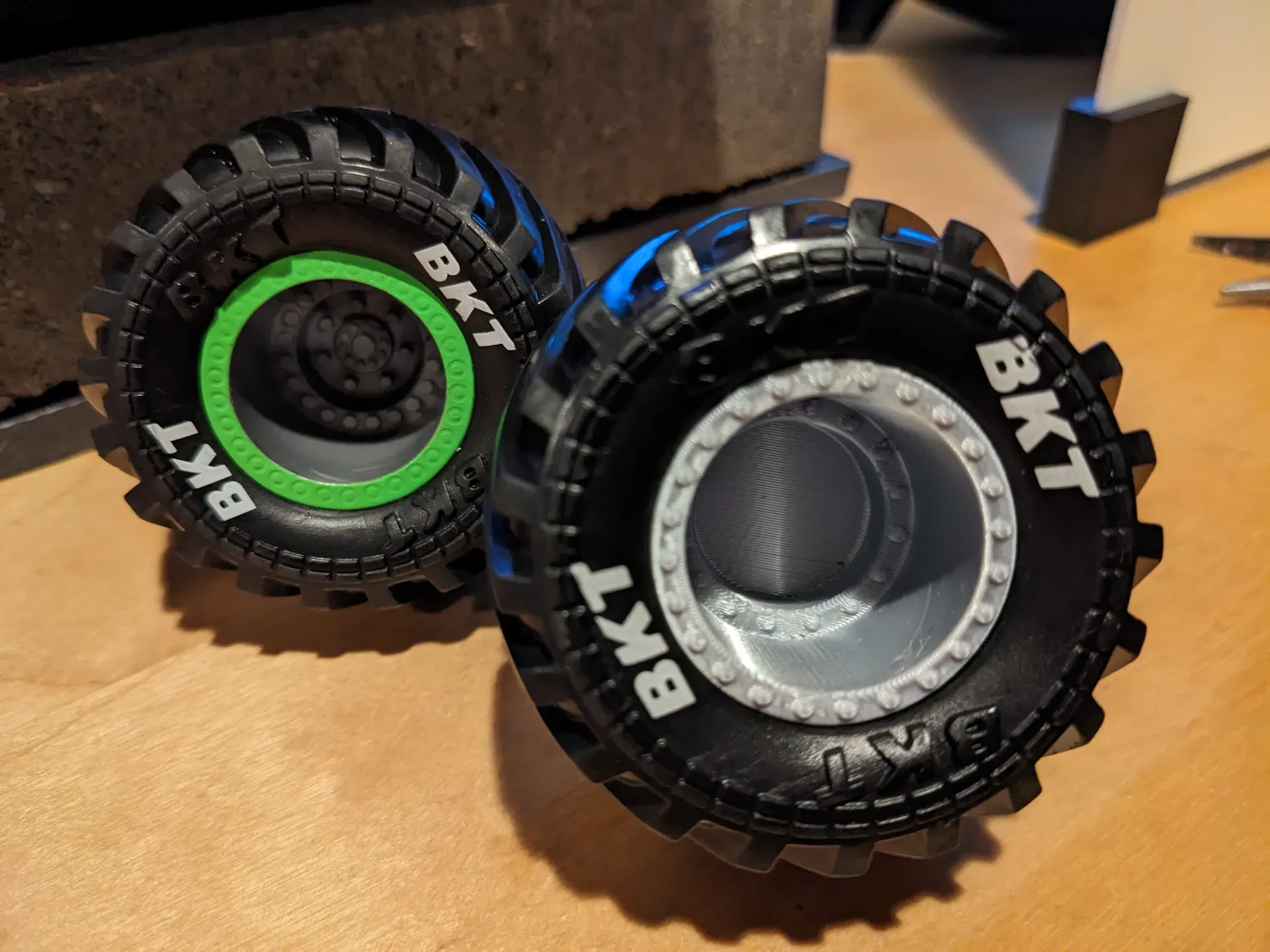

Примечание: на некоторых фотографиях изображен прототип версии 1, до того как я добавил еще несколько декоративных функций.
