Автоматический полив теплиц / Automatische Gewächshausbew..

Перед сезоном отпусков я подумал о том, как обеспечить полив растений в теплице, когда меня нет дома.

Результатом является автоматизированный полив на базе Homebridge (интерфейс к Apple Homekit), Raspberry Pi и датчика растений от Xiaomi FlowerCare.

Примерный процесс:

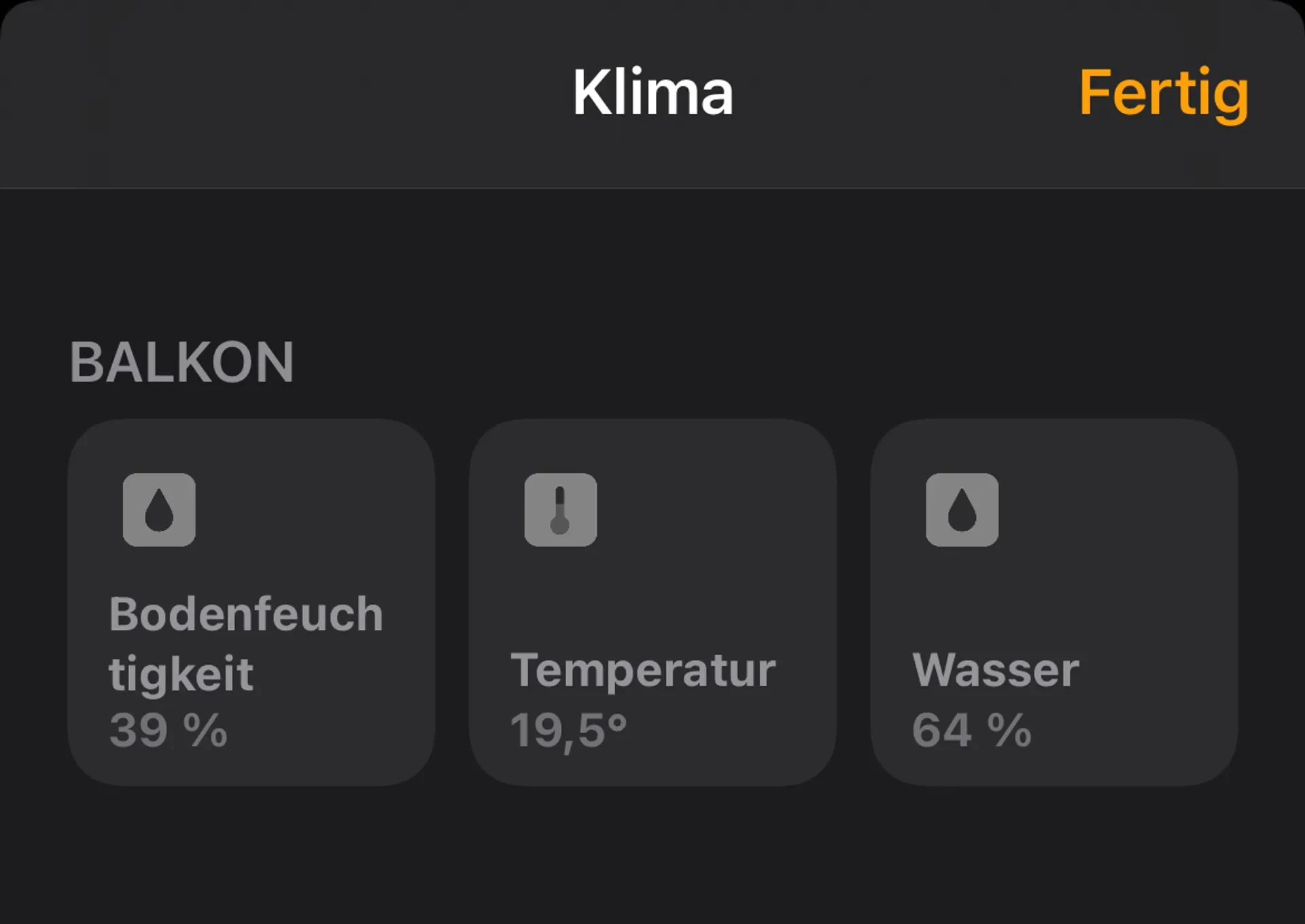

Датчик растений записывает значения влажности почвы, плодородия почвы, температуры и интенсивности света. Эти значения запрашива��тся с интервалом в 5 минут от Homebridge, который работает на Raspberry Pi.

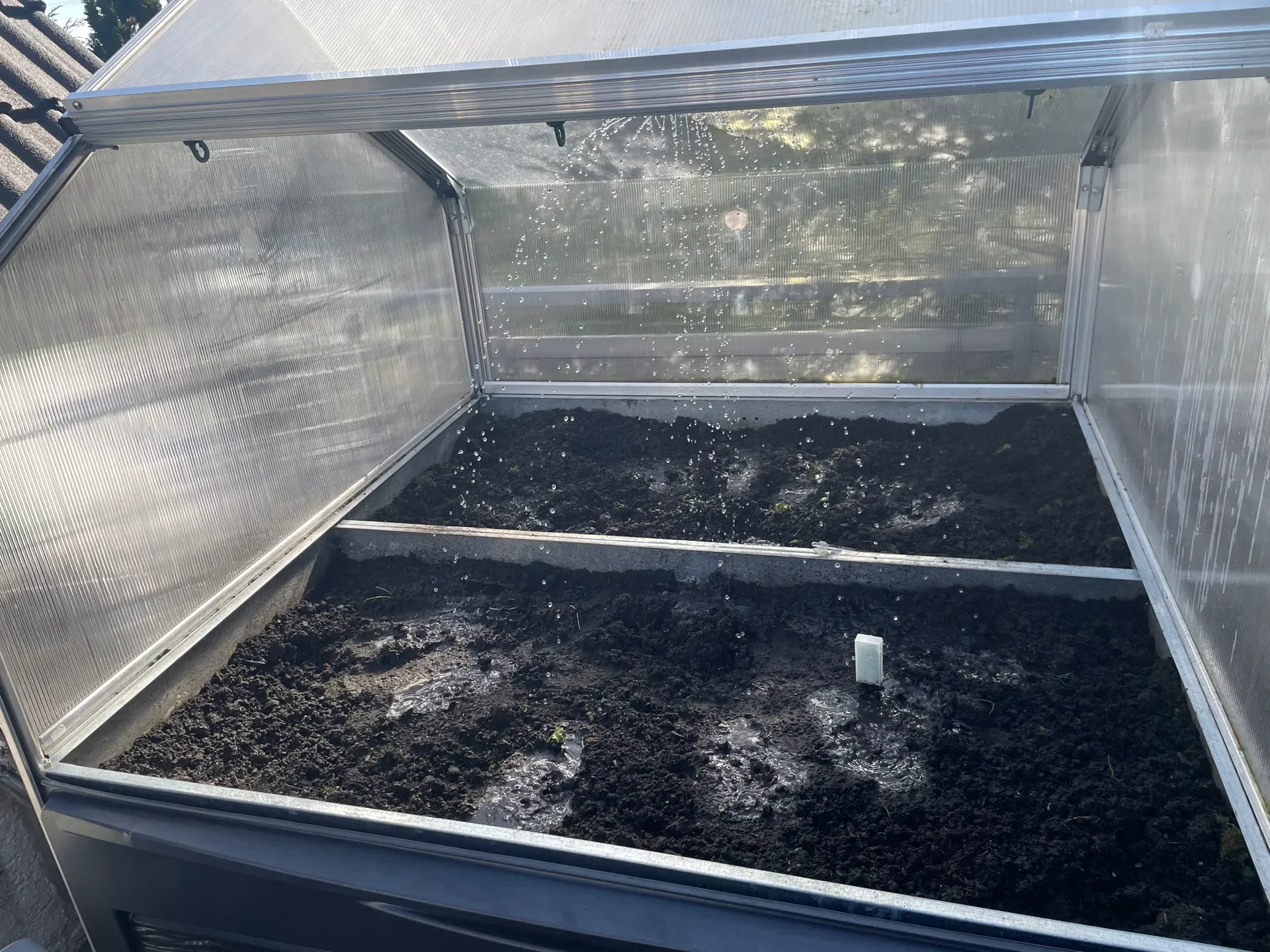

Как только влажность почвы падает ниже 30%, система автоматизации, настроенная через Apple Homekit, включает Wi-Fi-розетку, к которой прикреплен водяной насос, который подает воду для полива в теплицу.

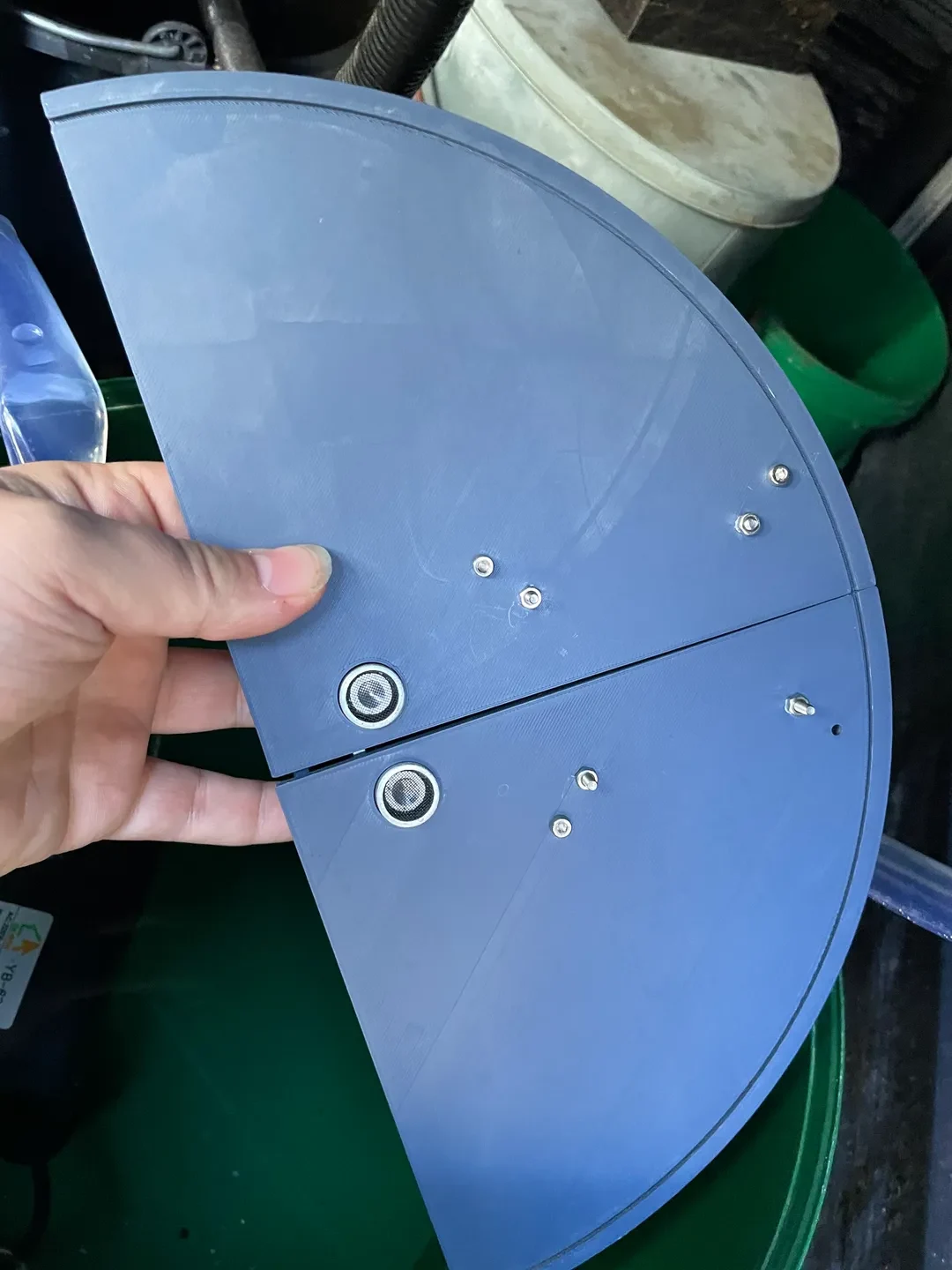

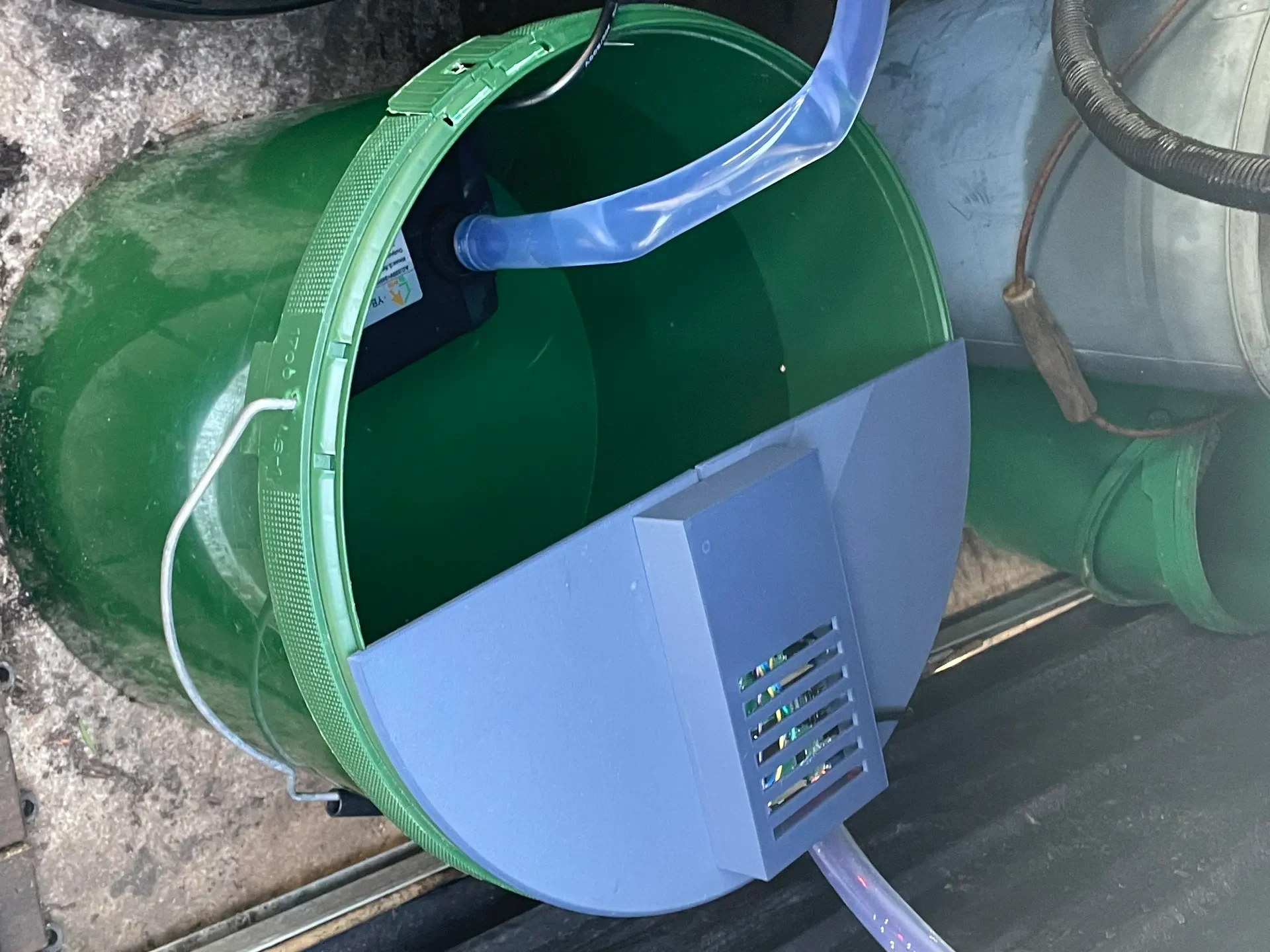

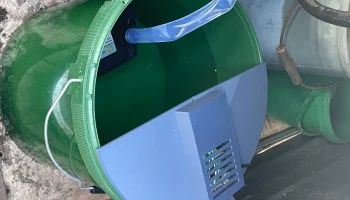

Корпус Raspberry Pi и ультразвуковой датчик разделен на две части, чтобы соответствовать размеру 3D-принтера.

Чтобы насос не работал всухую, я подключил к Raspberry Pi ультразвуковой датчик, который каждые 5 минут проверяет, достаточно ли воды в резервуаре.

Если это не так, Raspberry отправляет веб-перехватчик на Homebridge, который затем отправляет уведомление в Apple Homekit.

Правило для автоматики также заранее проверяет, достаточно ли воды в баке.

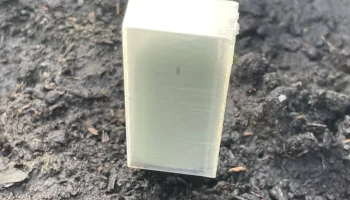

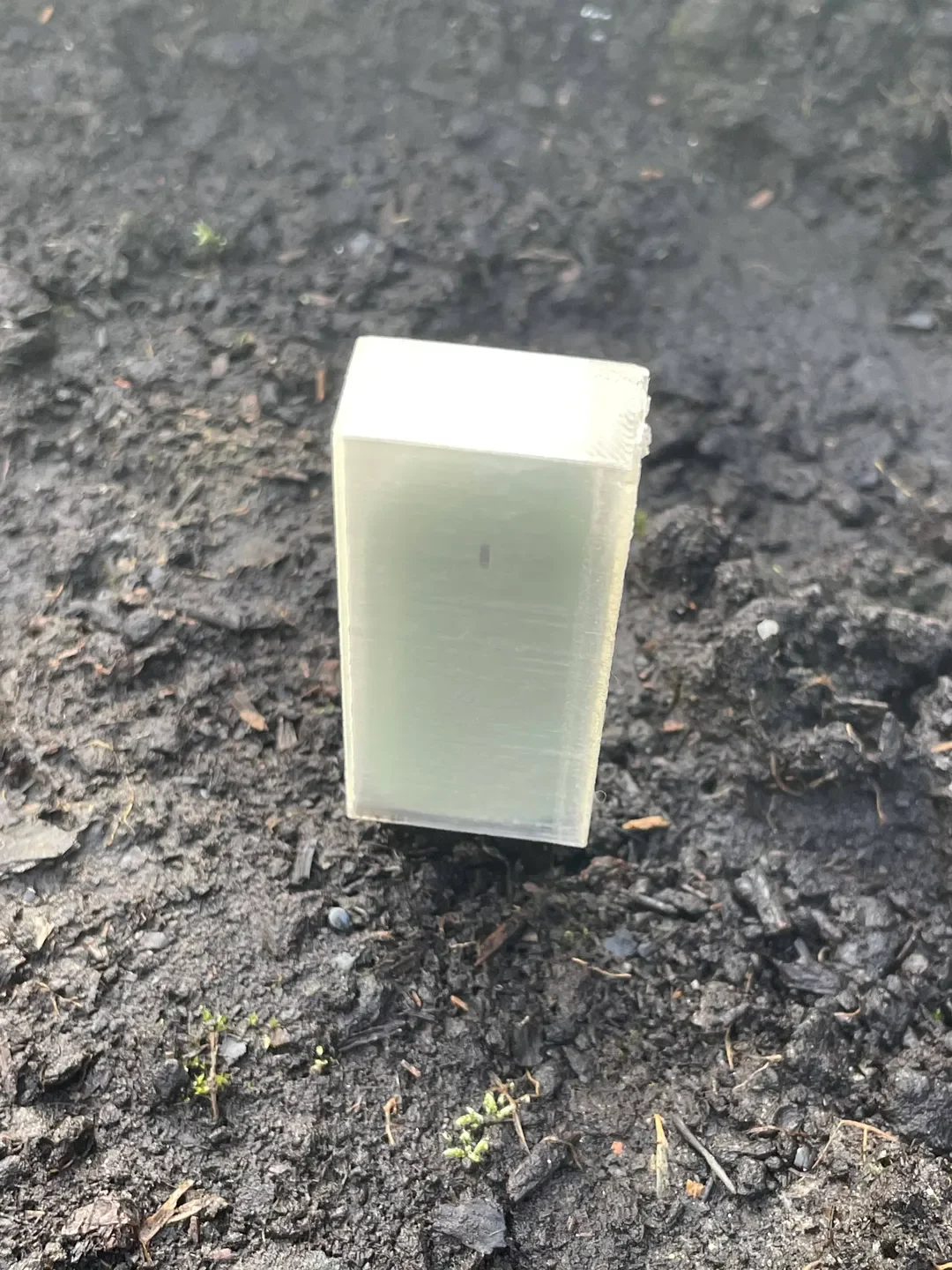

Еще я напечатал крышку для датчика растений, чтобы она не повредилась при поливе в теплице. Чтобы значения интенсивности света по-прежнему соответствовали разумным, я напечатал обложку очень тонко и с прозрачной нитью.

Аппаратное обеспечение:

Датчик Xiaomi FlowerCare
Водяной насос
10 литровое ведро
Розетка Wi-Fi
Малиновый Пи
Ультразвуковой датчик
Трубка ПВХ 5 метров диаметром 16 миллиметров

Программное обеспечение:

Изображение домашнего моста
Яблочный домашний комплект
Python-скрипт для чтения и расчета уровня воды

Печатные детали:

Корпус Raspberry Pi / Ультразвуковой корпус
Трубный адаптер

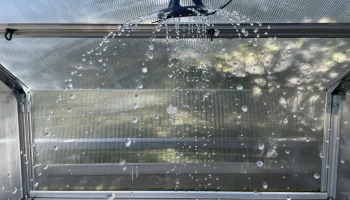

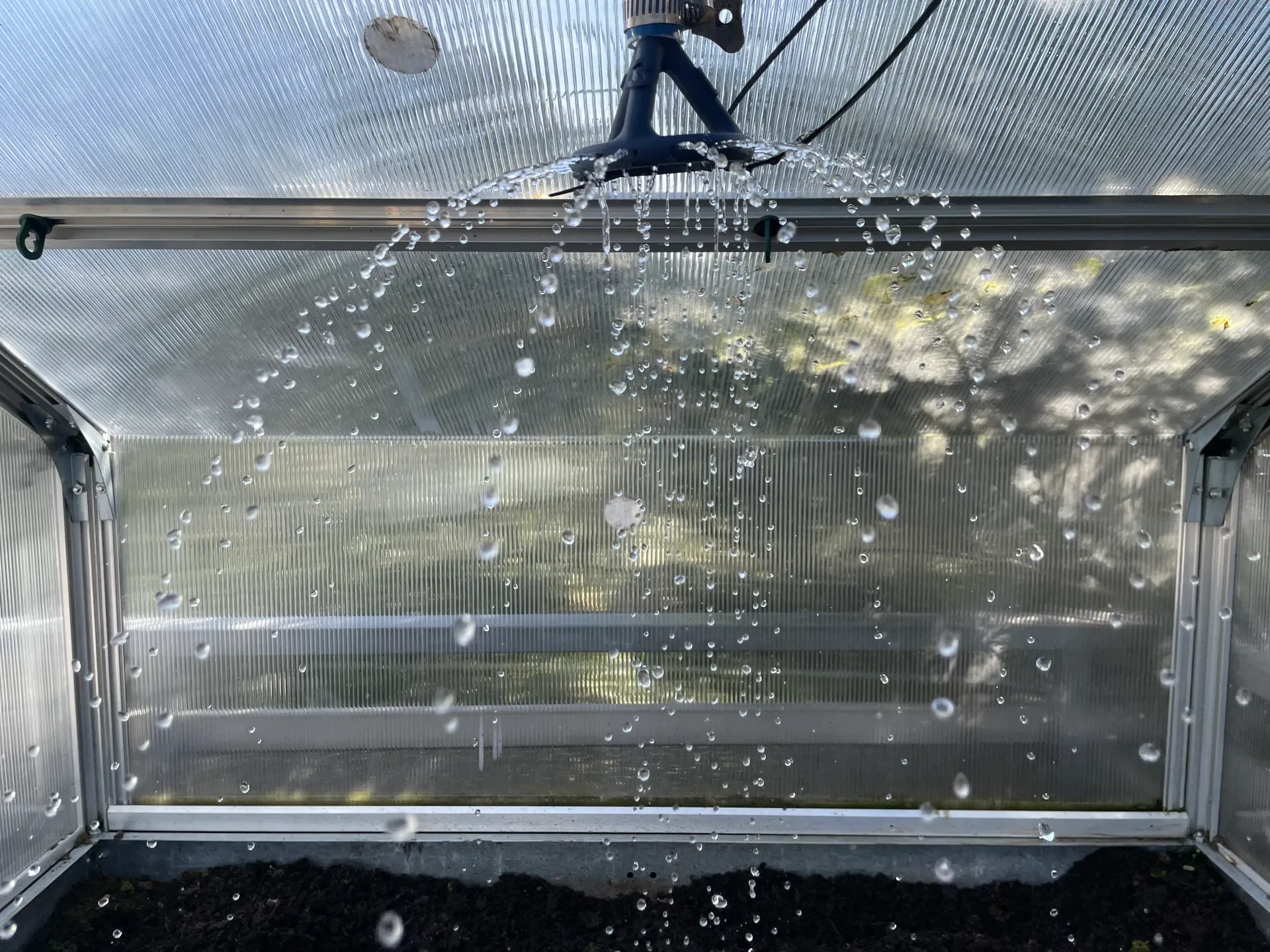

Разбрызгиватель
