Автоматическая система полива растений - очень дешево.......

В стадии разработки:

Я хотел разработать самую дешевую автоматическую систему полива растений. Вы сможете сделать это из вещей, которые есть у вас дома, плюс детали на сумму менее 10 долларов.

Для этой конструкции требуется всего несколько приобретенных компонентов:
-arduino или raspberry pi (я использовал клон Arduino nano)
-9g RC сервопривод (я использовал пластиковую шестерню 9g Tower Pro SG90)
-Силиконовый воздушный шланг для аквариума, наружный диаметр 6 мм / внутренний диаметр 4 мм.
-два винта M2 или 2/56 для крепления сервопривода RC к устройству
— Бутылка газировки/воды объемом 20 унций или 500 мл.

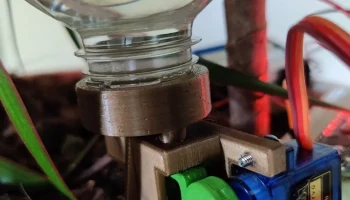

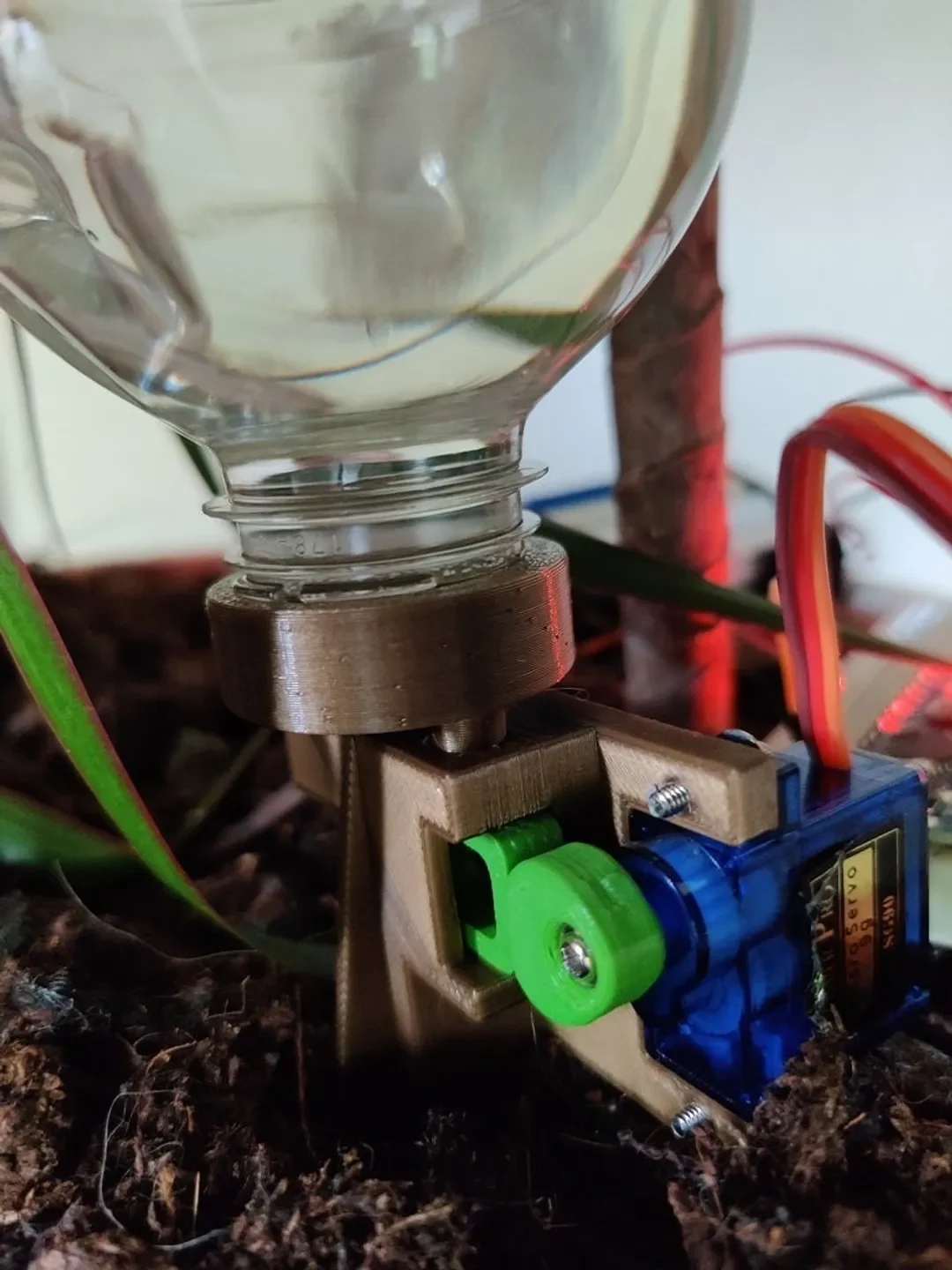

В этой системе полива используется простой зажимной механизм в качестве клапана для управления потоком воды. Сервопривод поворачивает кулачок, который перемещает толкатель кулачка и зажимает силиконовый шланг. Толкатель кулачка изначально планировалось напечатать из ТПУ, но оказалось, что PLA прекрасно справился. Я думал, что гибкий толкатель кулачка уменьшит риск остановки сервопривода, но, похоже, в этом нет необходимости.

В комплект входит образец эскиза Arduino — вы захотите поиграть с ним, чтобы установить время там, где оно вам нужно для вашего конкретного завода. Эскиз пытается снизить энергопотребление за с��ет отключения сервопривода, когда система находится в закрытом состоянии клапана.

Ардуино подключено к сервоприводу через Vin, землю и контакт 9 (изменяемый на эскизе). Я запитал Arduino с помощью блока из 4 аккумуляторных батарей типа АА, подключенных к Vin и земле. Улучшенная версия полностью отключала питание сервопривода во время периодов ожидания, а не просто отключала управление. Это, безусловно, улучшит срок службы батареи. Мне не удалось запустить его от блока питания USB, так как он не потреблял достаточно тока и блок питания отключился. От адаптера питания USB работает нормально.

Когда вы собираете систему, вам нужно тщательно настроить сервопривод так, чтобы 0 градусов на сервоприводе соответствовало полностью закрытому клапану. Кулачок спроектирован таким образом, что сервопривод не испытывает никакой нагрузк��, когда клапан закрыт. Вы можете сделать это, подключив Arduino к сервоприводу, затем запустив образец эскиза, чтобы переместить сервопривод на 0 градусов, а затем отключить питание сервопривода. Затем можно аккуратно собрать систему полива.

Для удобства создания ремиксов включены файлы Solidworks 2017. Я не включил модель сервопривода, так как это была работа другого человека, поэтому сборочный чертеж не будет выполнен.

Когда у меня будет время, я, вероятно, разработаю улучшенную версию с красивым корпусом для Arduino и аккумулятором, а также улучшенным управлением питанием.
