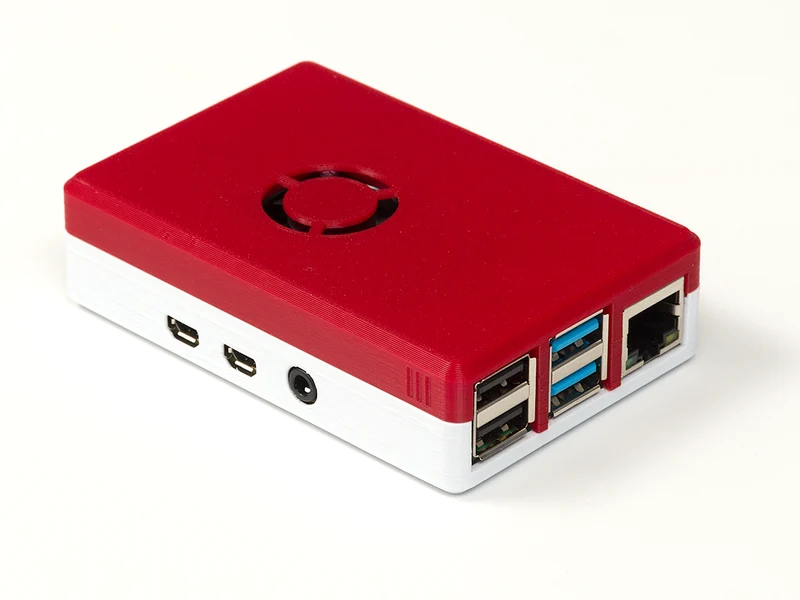

Обновленный корпус Pi-4 со шляпой PoE+

Это обновление моего корпуса Pi-4 со шляпой PoE, подходящей для новой шляпы PoE+.

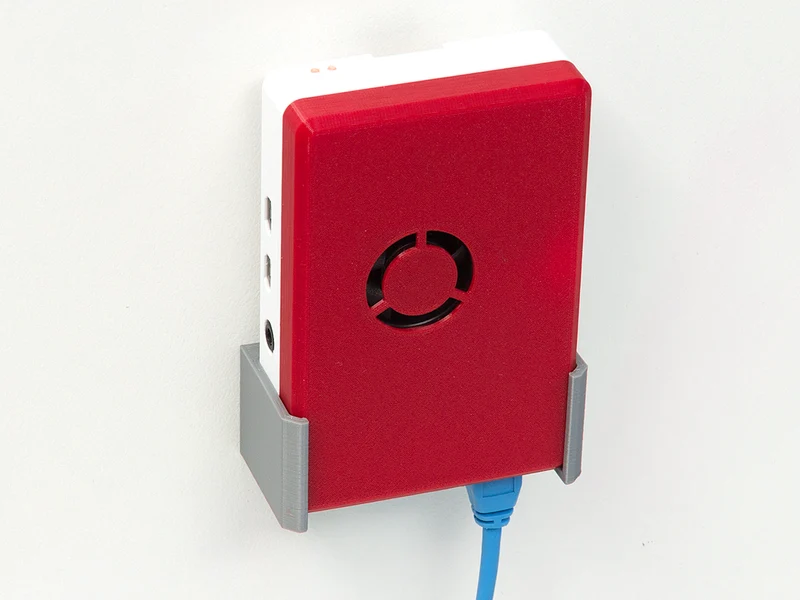

Он скрепляется зажимами, поэтому винты не нужны, а если вам нужно его где-то закрепить, то есть отдельный монтажный кронштейн.

Он спроектирован таким образом, что вы можете прикрепить шляпу PoE к Pi-4 с помощью прилагаемых винтов и прокладок. Затем сборка вставляется в основание, и вы защелкиваете крышку. Сама шляпа PoE оснащена 1-дюймов��м вентилятором, поэтому я предусмотрел боковые вентиляционные отверстия, чтобы обеспечить поток воздуха над процессором и через шляпу.

Обратите внимание, что разъем питания USB закрыт. Я сделал это намеренно, поскольку не рекомендуется подключать Pi от USB, когда подключен PoE-шляпка. Согласно их спецификации:

Когда Raspberry Pi PoE+ HAT подключен к Raspberry Pi, питание Raspberry Pi должно осуществляться только через сетевой кабель. Не используйте какие-либо дополнительные методы для питания Raspberry Pi.

Если они у вас есть, вы можете вставить прозрачную нить диаметром 1,75 мм в отверстия на конце, чтобы создать световые трубки для двух светодиодов на Pi.

Я внес несколько изменений в свой первоначальный дизайн, поэтому включил также файл исходной шапки PoE. Единственное, что меняется, это крышка, поэтому возьмите Pi-4 PoE+Lid.3mf для новой шляпы PoE+ или Pi-4 Original PoE Lid.3mf для старой версии шляпы. Основание и крепление одинаковы для обеих шляп.
