Tap and Die для нитей, напечатанных на 3D-принтере........

Эти файлы OpenSCAD создают прямую или коническую (трубную) резьбу, совместимую с различными стандартами.

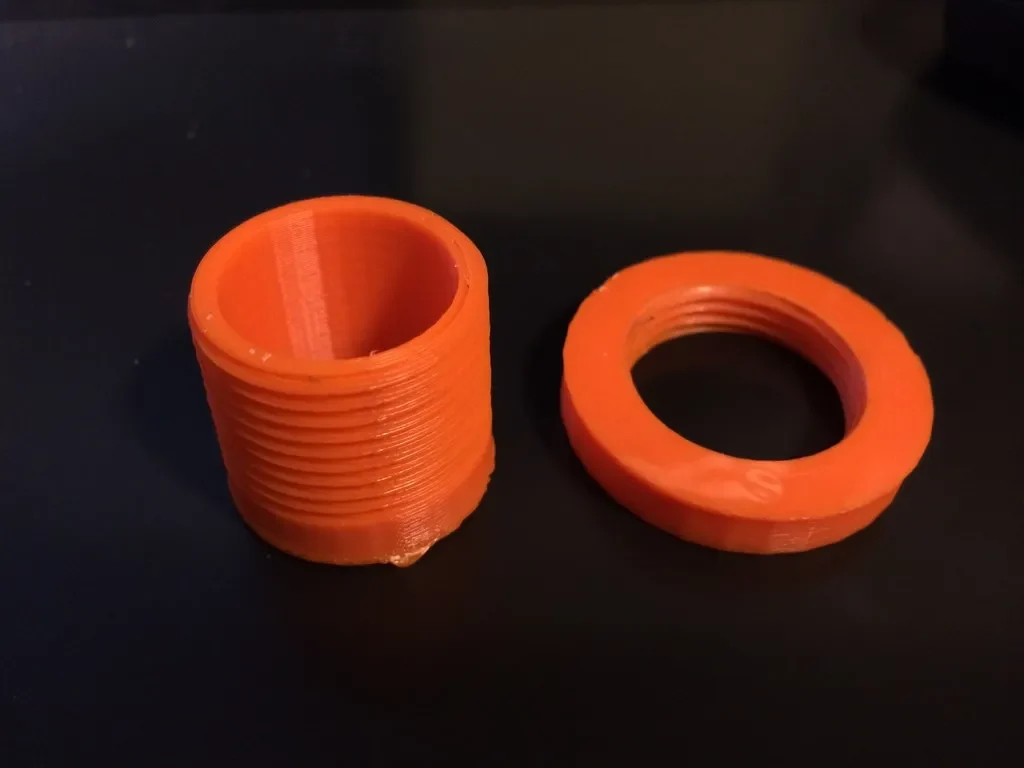

В примере показан трубный ниппель диаметром 3/4 дюйма и ответное резьбовое кольцо.

После калибровки моего принтера они хорошо печатаются и хорошо подходят к стандартным трубам и фитингам.

Предупреждение: если вы просите высокое качество, например. 60 шагов за ход, рендеринг 10 потоков на моем компьютере может занять 2 часа! Простая компиляция и просмотр выполняются намного быстрее, но могут показывать артефакты, особенно на концах подгонки.

Я напечатал их с заполнением 5% и не думаю, что они будут водонепроницаемыми.

Инструкции

Для изготовления внутренней резьбы программа генерирует «метчик», отрицательный результат того, что вы хотите, который затем отличаете от твердого тела, в котором вы хотите сделать резьбовое отверстие.

Для изготовления наружной резьбы программа создает «матрицу», которая отличается от трубы или цилиндрического стержня, на который вы хотите нарезать резьбу.

Вы можете выбрать (США) стандартную резьбу 60 градусов или (для облегчения печати?) резьбу 45 градусов (или любой другой угол, который вам нравится — вы указываете глубину и шаг, которые определяют угол).

Резьба может быть конической, как это делается для трубной резьбы, или равномерной, как у резьбовых стержней или болтов и т. д.

Я не смог найти простого способа сделать это в OpenSCAD, поэтому это довольно утомительный метод, включающий создание тонких кусков поперечного сечения резьбы в координатах, рассчитанных с учетом шага резьбы и радиуса (включая возможную конусность), использование корпуса, чтобы сделать их сплошными попарно, и соединение всех полученных частей.

На конце используется фаска, чтобы детали было удобнее вставлять и использовать.

Острые выступающие кромки резьбы, как правило, слегка сплющены, чтобы обеспечить место для грязи и заусенцев, не заклинивая резьбу.

Я ожидал использовать для печати резьбу под углом 45 градусов, чтобы избежать проблем со свисанием, но был удивлен, обнаружив, что стандартная резьба под углом 60 градусов печатается очень хорошо на моей установке (FlashForge Creator, после калибровки).
