Выпрямитель контактов DIP IC

Источник:

www.printables.com

Этот инструмент можно использовать для выпрямления стандартных ножек DIP-микросхемы перед вставкой в макет, печатную плату или макетную плату. При производстве микросхемы изготавливаются со слегка раздвинутыми ножками, чтобы они оставались в печатной плате при установке на автоматических установочных машинах. Это означает, что при выполнении этого вручную вставить чипы может быть очень сложно. Вы можете осторожно согнуть их на плоской поверхности, но это чревато ошибками и может ��ривести к тому, что контакты «погнутся», и они сомнутся и загнутся под чип, не обеспечивая надежного соединения с сокетом/платой.

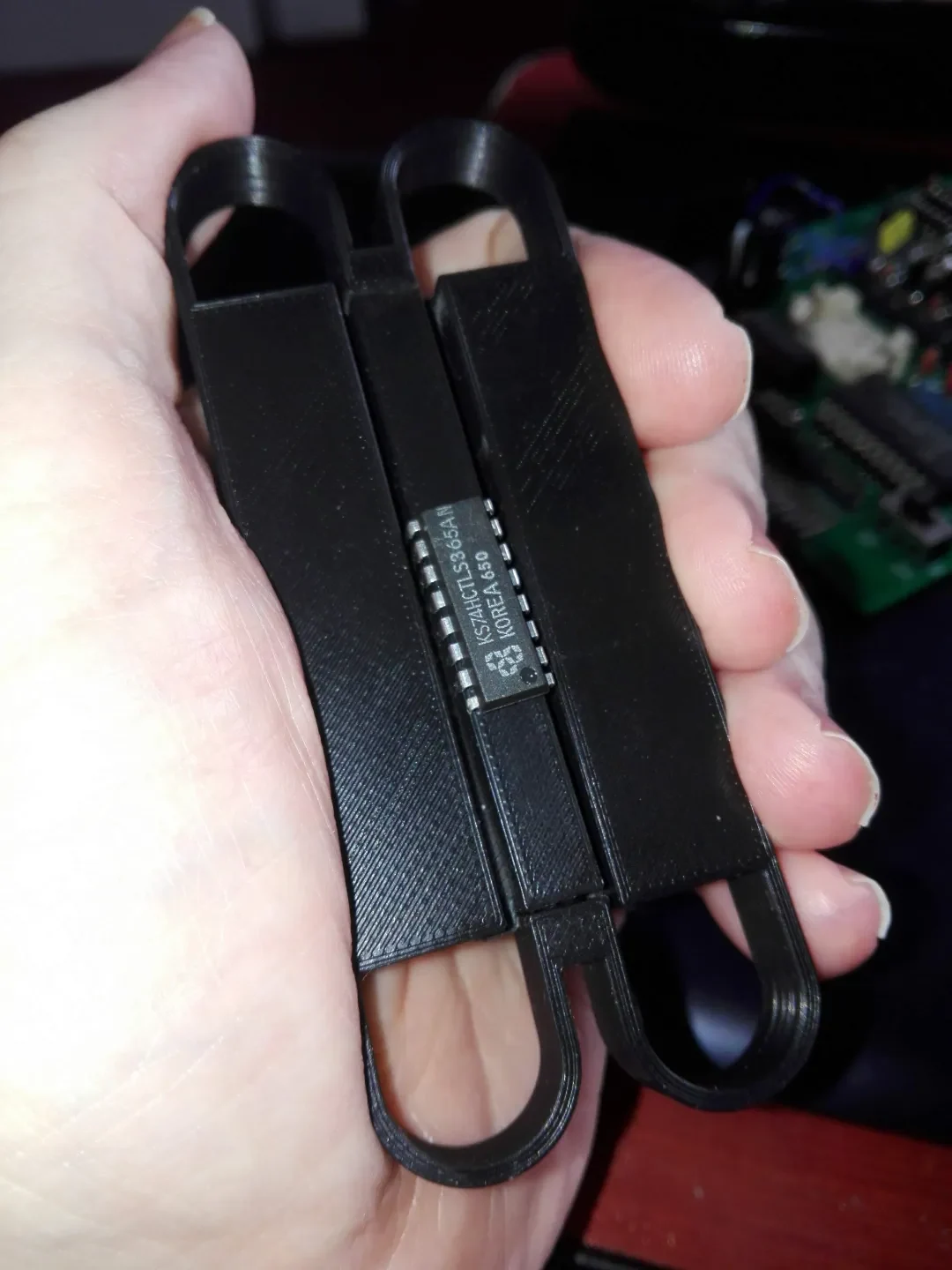

Если у вас чип с погнутыми ножками, вы можете использовать этот инструмент для их выравнивания. Сначала осторожно выпрямите их маленькими плоскогубцами, убедившись, что они расположены вертикально, затем вставьте их в инструмент и сожмите стороны вместе, чтобы правильно выровнять штифты.

Этот инструмент двусторонний, с расстоянием 0,6 дюйма и 0,3 дюйма для стандартных микросхем DIP с количеством контактов до 40.

Печать:

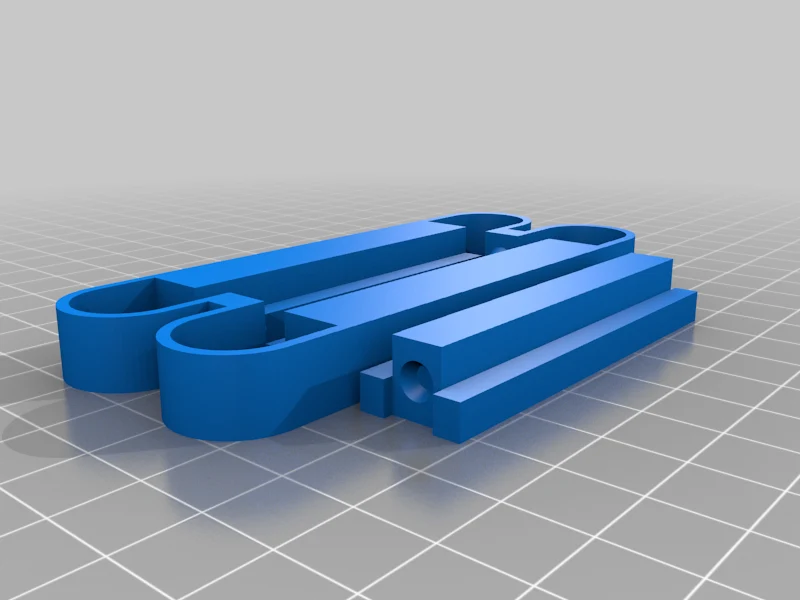

Обе части находятся в одном файле STL и печатаются в заданной ориентации без поддержки.

Центральная часть фиксируется во внешней части с помощью конических штифтов, чтобы зафиксировать ее. Возможно, вам придется снять заусенцы или аккуратно отшлифовать углы центральной секции, чтобы она плотно прилегала. Натяжение внешней пружины удерживает внутреннюю часть на месте без необходимости использования клея.

Я использовал PLA с настройками профиля по умолчанию в PrusaSlicer, но думаю, подойдет любая нить в разумных пределах. Вы даже можете оживить свой день за паяльником, используя блестящую нить!

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:
