ИБП постоянного тока (5В, 9В, 12В) на базе модуля LX-2BUP..

ИБП постоянного тока на базе модуля LX-2BUPS (5В/9В/12В, с разъемом питания USB Type-C).

Это полезно для питания интернет-коммутатора/маршрутизатора во время отключения электроэнергии.

Если вам нужен ИБП 5 В с выходом USB, используйте вместо этого эту конструкцию.

Обновление за август 2024 г.:

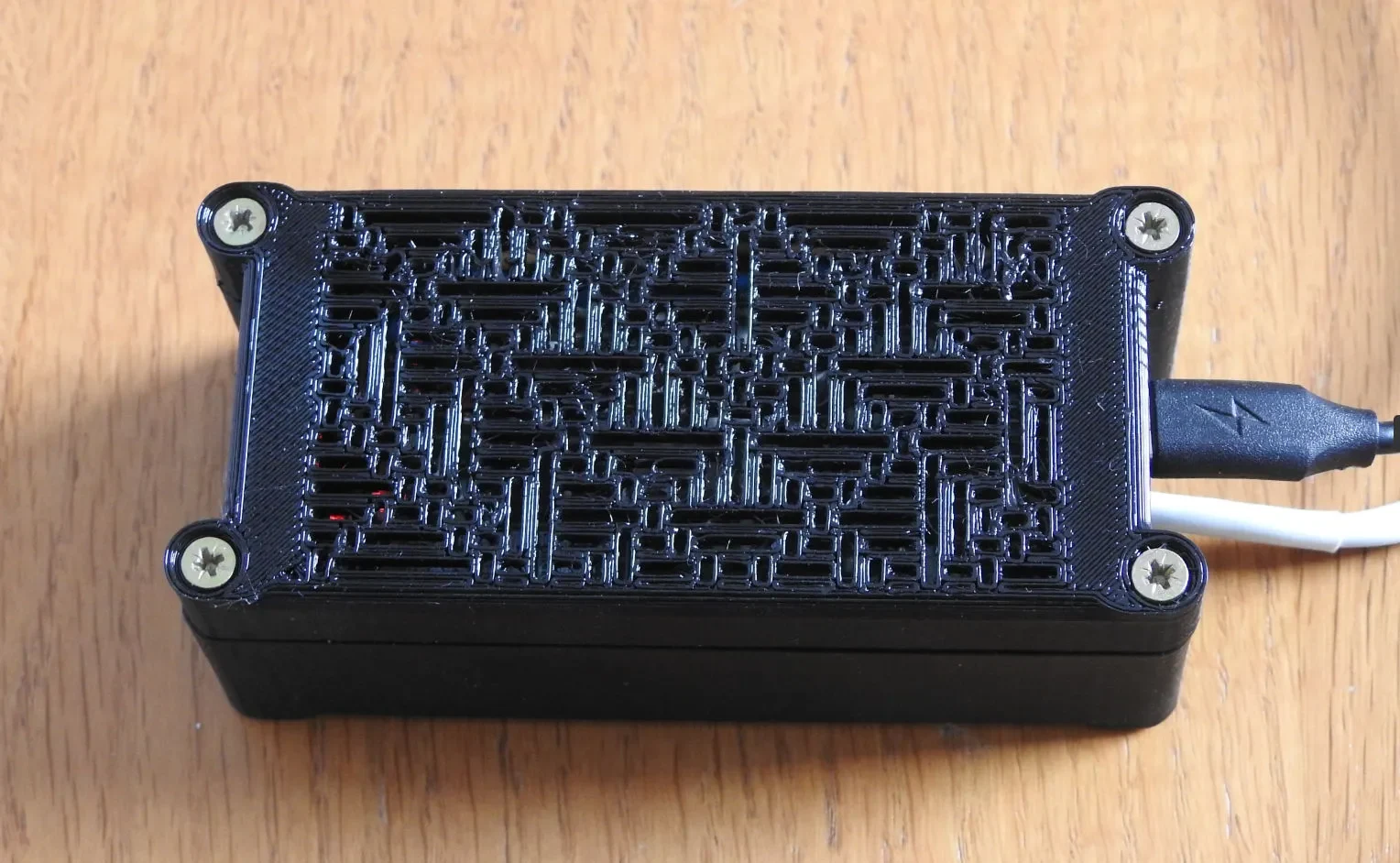

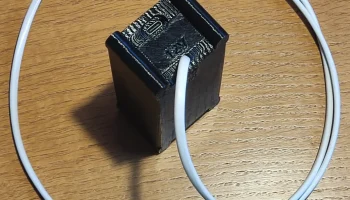

Я заметил, что ИБП немного нагревается при включении одного из моих коммутаторов, поэтому решил добавить вентиляционные отверстия. Чтобы не было скучно, я добавила их в виде поляризованной монохромной вышиванки. Просто напечатайте ups-cable-top-vents-vyshyvanka.stl вместо ups-cable-top.stl.

Обновление от 15 мая 2025 г.:

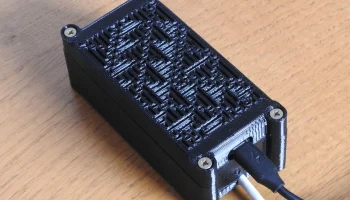

В честь Дня вышиванки добавлены новые файлы STL с вентиляционными отверстиями, вдохновленными традиционными узорами украинской вышиванки. Просто напечатайте любой из ups-cable-top-vents-vyshyvanka*.stl вместо ups-cable-top.stl.

Настройки печати

Принтер:

РепРэп Мендель

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3

Заполнение:

50%

Нить:

3dplast.biz CoPET

черный

Примечания:

Распечатайте его на прозрачном пластике, если хотите наблюдать за светодиодами модуля.

Пост-печать

Шаг 1

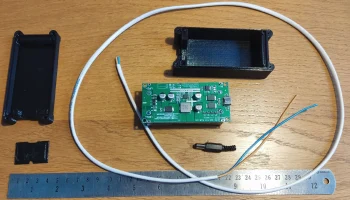

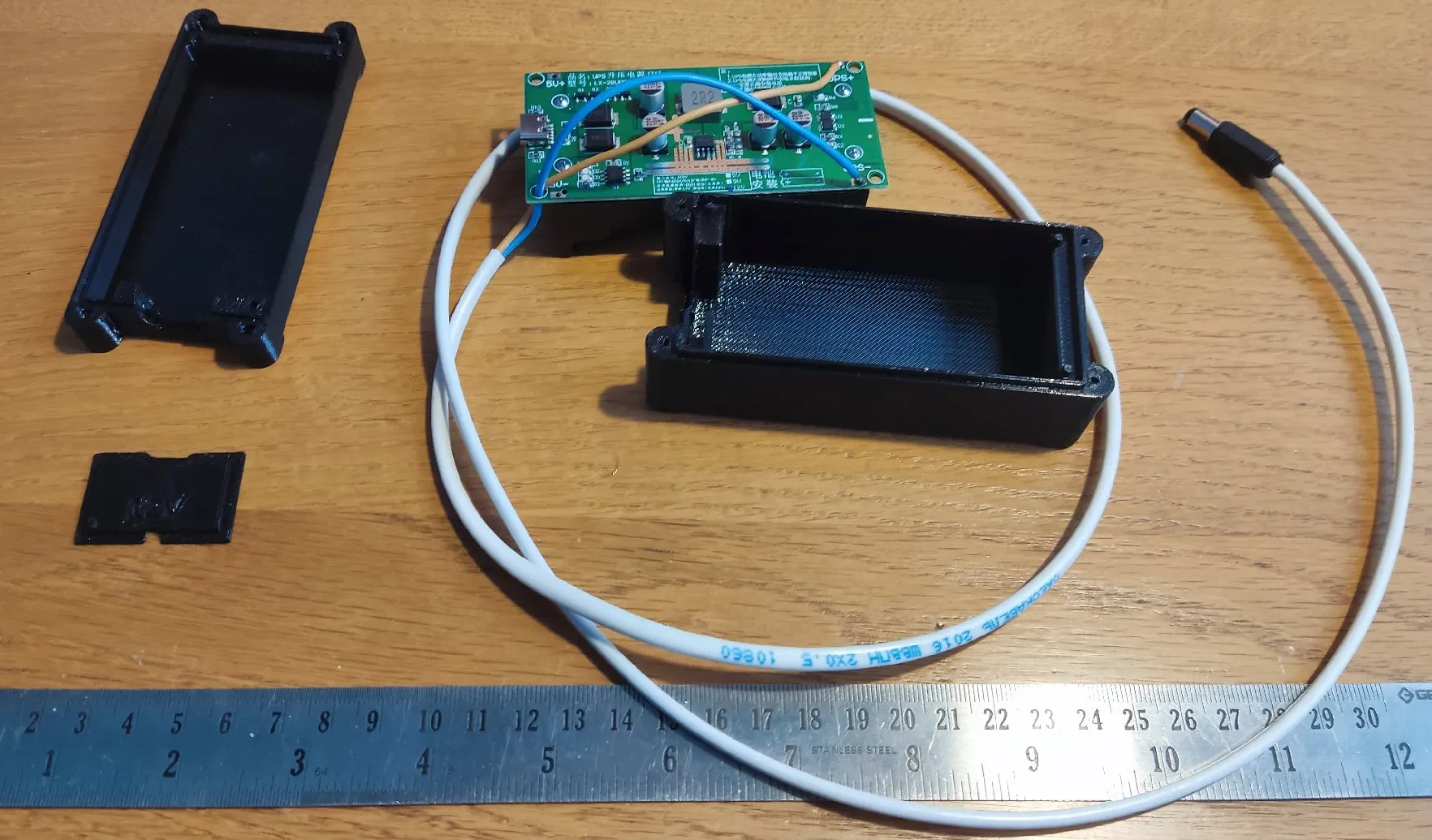

Подготовьте все детали к сборке. Существует несколько модификаций модуля LX-2BUPS. Модули могут иметь вход питания micro-USB или USB Type-C и отличаться выходным напряжением 5 В, 9 В или 12 В. Поэтому убедитесь, что вы используете правильный модуль (с входным разъемом USB Type-C и обеспечивает необходимый выход постоянного тока ИБП).
Распечатайте ups-cable-bottom.stl, ups-cable-top.stl (или ups-cable-top-vents-vyshyvanka.stl, если нужны вентиляционные отверстия) и один из {ups5v-cable.stl, ups9v-cable.stl, ups12v-cable.stl} в зависимости от выходного напряжения постоянного тока ИБП (или ups-cable.stl, если вам не нравится маркировать напряжение).

Помимо модуля LX-2BUPS и печатных деталей вам понадобится:

аккумулятор 18650, 2шт;
штепсельная вилка постоянного тока;
пара проводов;
пара термоусадок или каптоновая лента для изоляции проводов в вилке постоянного тока;
Винт 3,0х25, 4шт.

Шаг 2

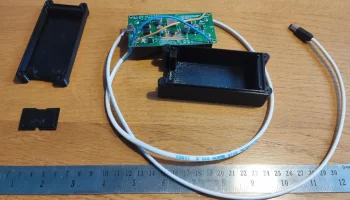

Припаяйте пару проводов к разъему питания постоянного тока, для изоляции используйте термоусадку или каптоновую ленту.

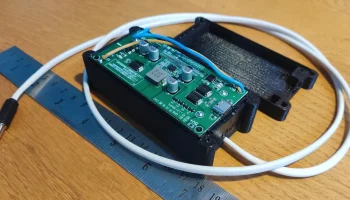

Протяните провода через нижнее левое отверстие модуля LX-2BUPS и припаяйте их к соответствующим контактам USB+ и USB-.

Шаг 3

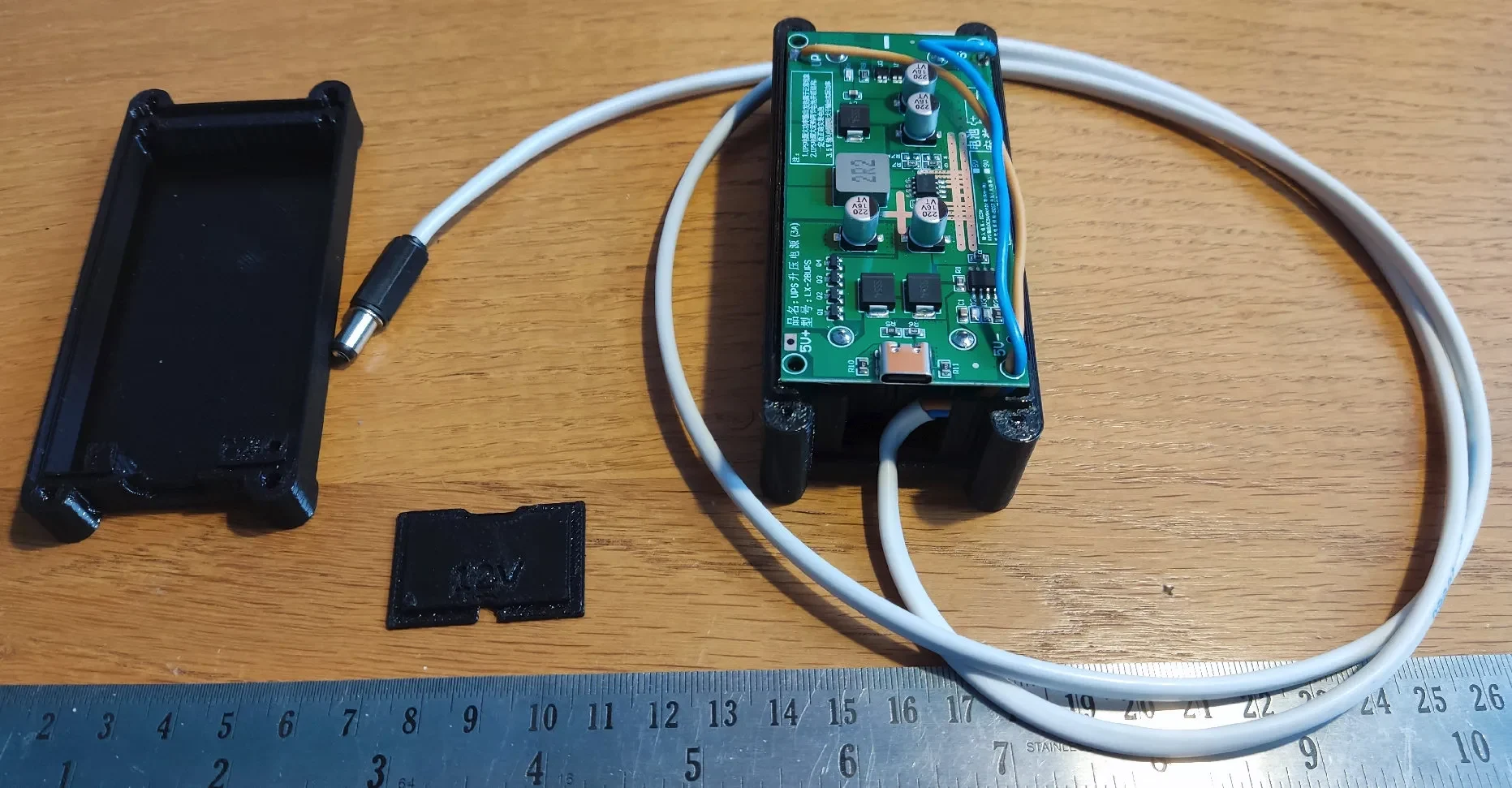

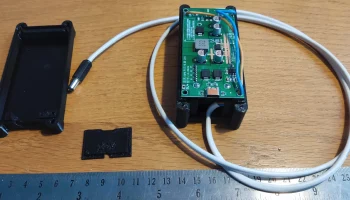

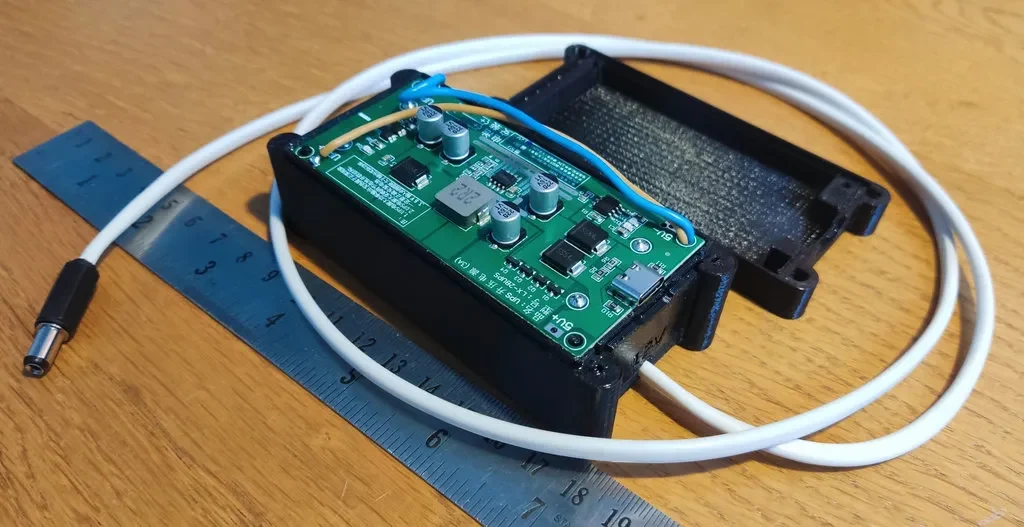

Вставьте аккумуляторы в ИБП и соберите нижнюю часть устройства.

Шаг 4

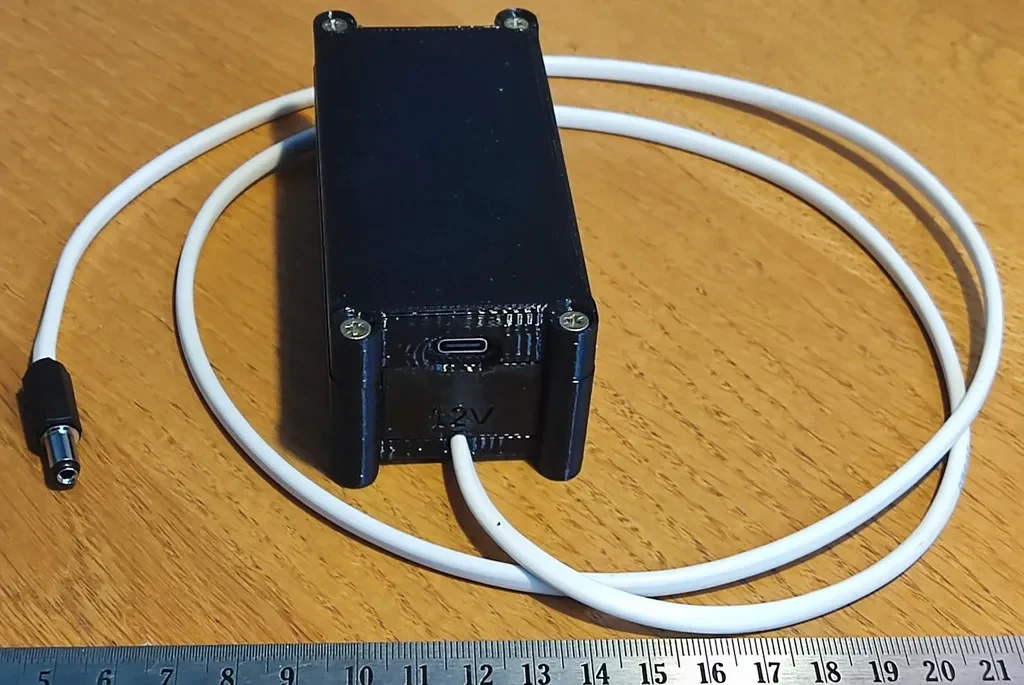

Завершите сборку устройства, прикрутив верхнюю часть к нижней четырьмя винтами 3,0x25.

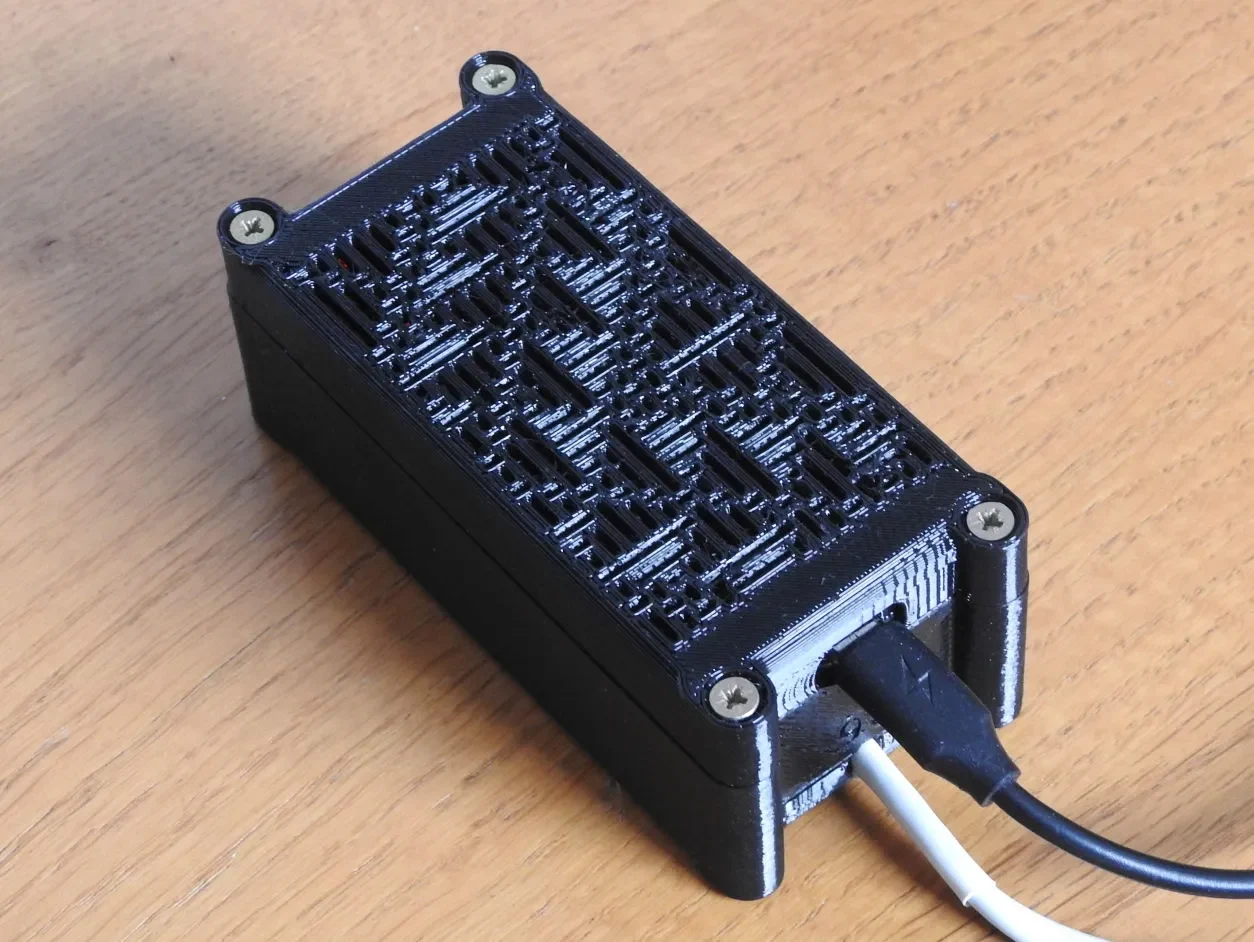

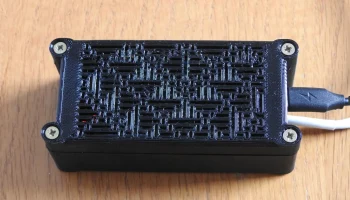

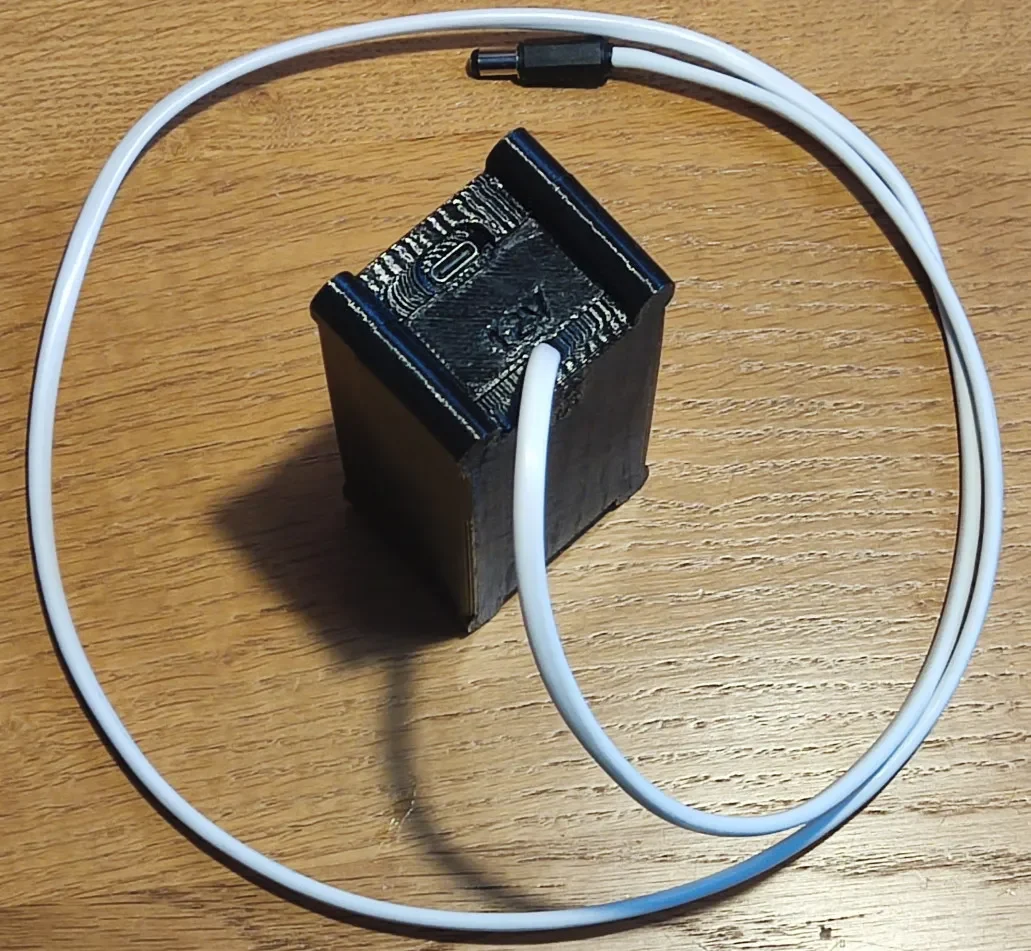

Обновление от августа 2024 г.: верхняя часть с вентиляционными отверстиями.

Категория: Электроника
