N-JOINTS

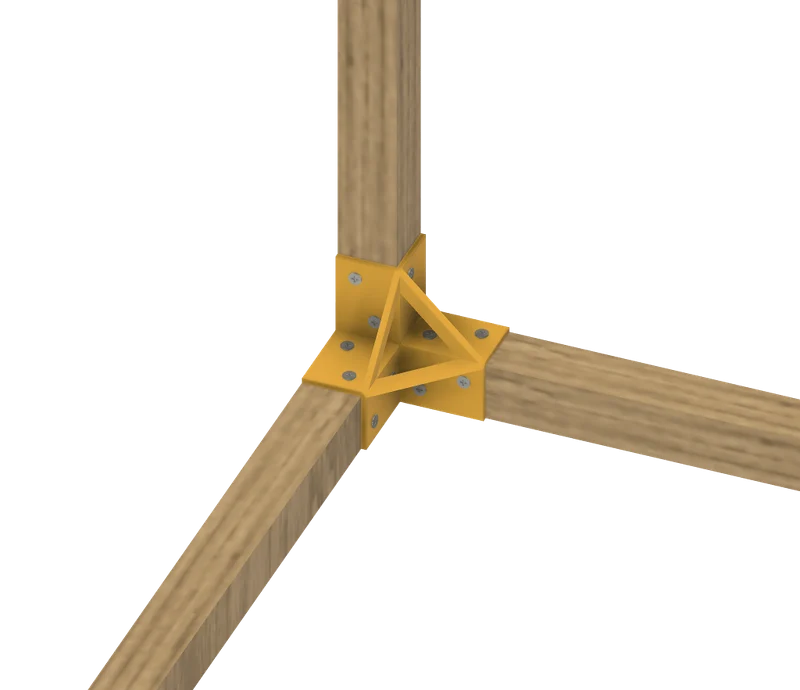

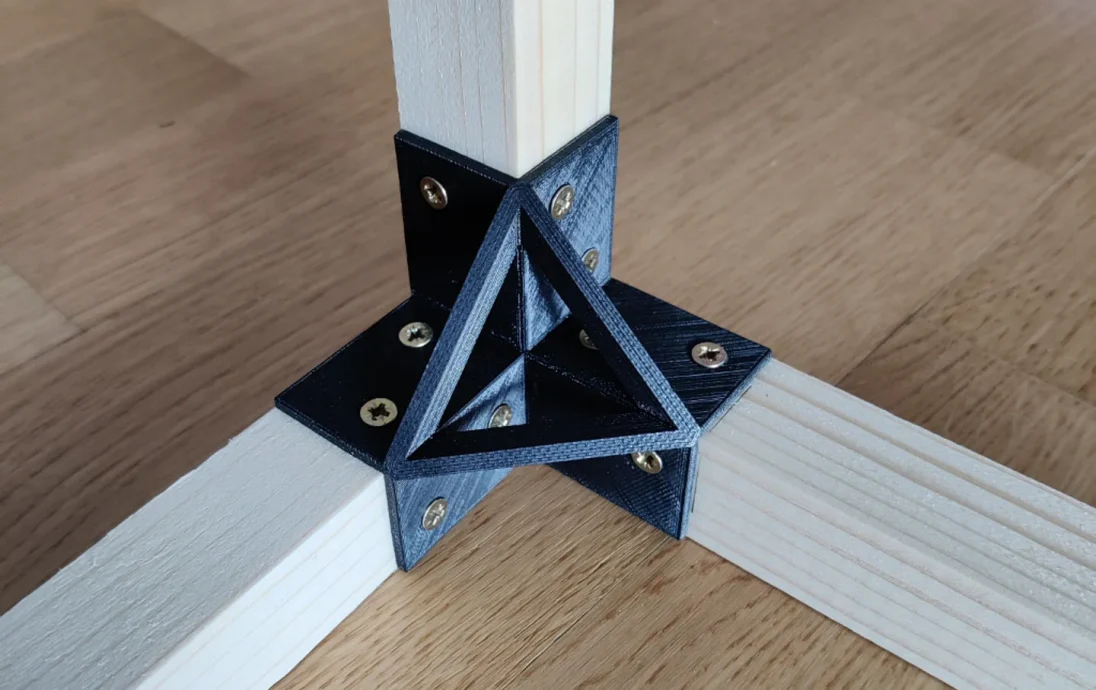

N-образные соединения — это система, позволяющая легко создавать прочные и недорогие конструкции и мебель с использованием квадратных деревянных стержней и соединений, напечатанных на 3D-принтере. Концепция похожа на «Jonction-P» Сэмюэля Н. Бернье, но здесь деревянные стержни расположены ровно, а не под углом 45 °, что обеспечивает лучшую жесткость и позволяет легко создавать мебель со стенами, прибивая к стержням доски.
Особенности:

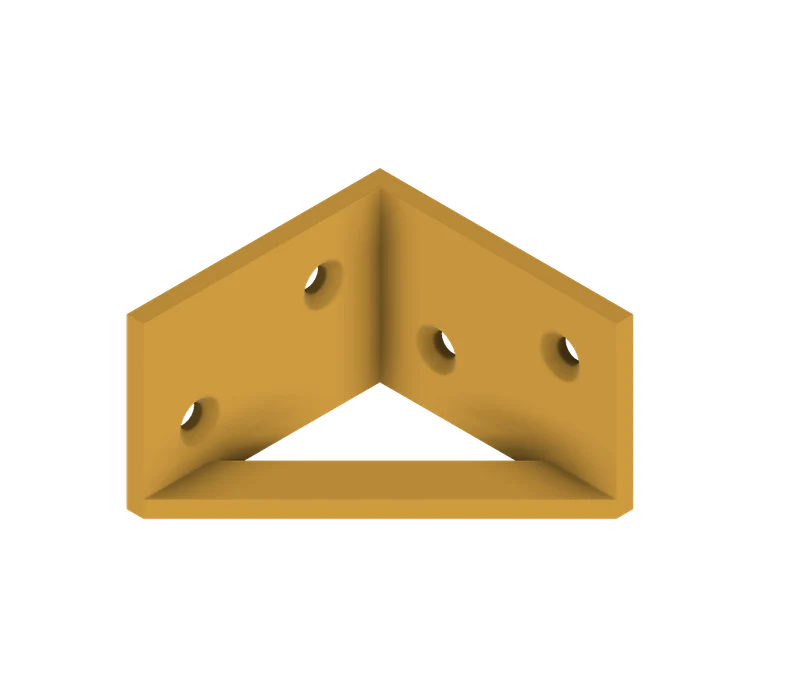

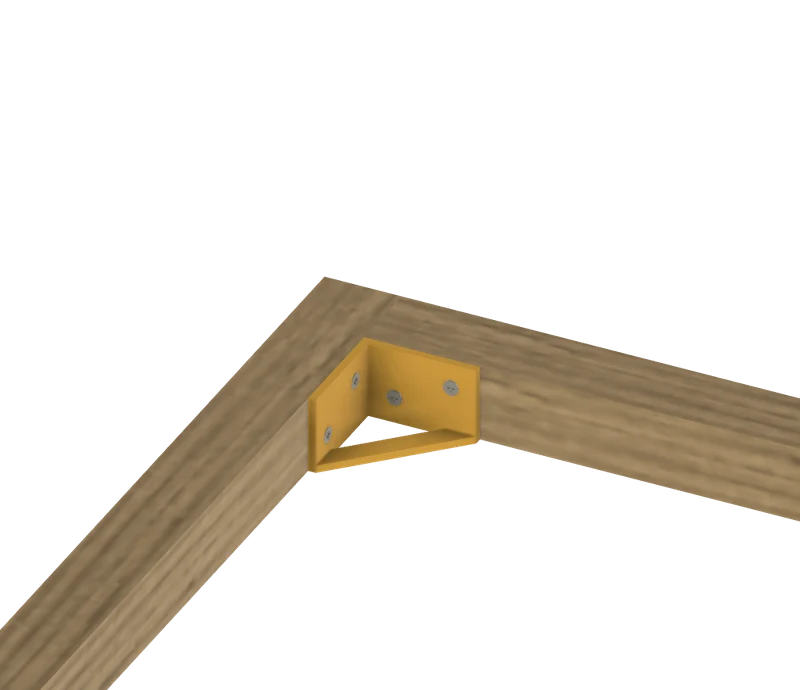

— 2 типа соединений: угловое и Т-образное.
— Различные размеры для всех ваших проектов.
— Оптимизированная форма обеспечивает большую прочность, низкий расход материала и хорошие возможности печати.

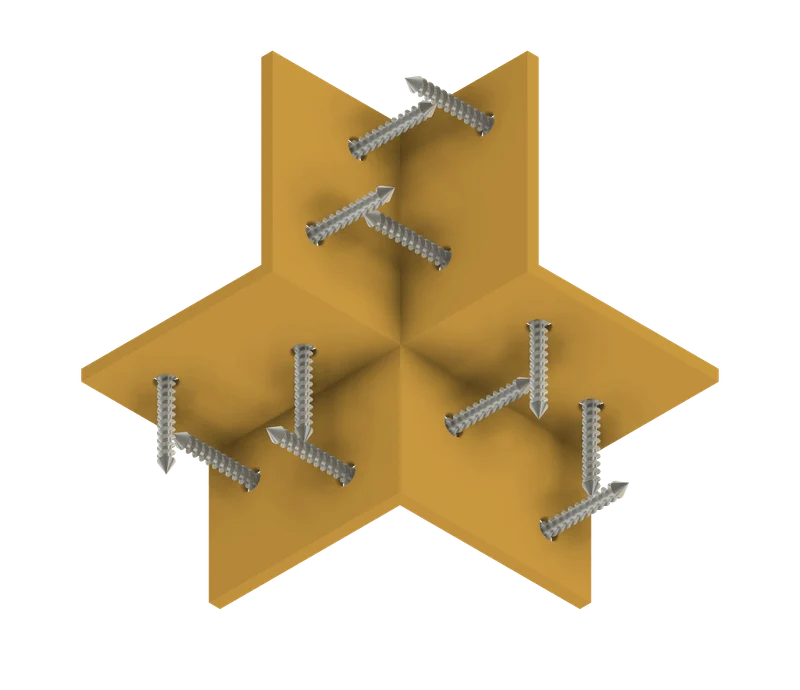

— Оптимизированное расположение винтов, позволяющее использовать более длинные винты без конфликтов между винтами.
Инструкции:
Чтобы сделать мебель с N-образными соединениями:
— Выберите модель STL, соответствующую размеру ваших деревянных стержней. Если нужный вам размер недоступен, вы можете создать его, изменив размер модели STL, соответствующий ближайшему размеру.
— Выберите правильный размер винта из таблицы (см. последний рисунок). Если вы создали промежуточный размер, изменив размер ближайшей модели, используйте размер винта этой модели (значения в таблице включают небольшой допуск для соответствия промежуточным размерам).
— Рекомендуется предварительно просверлить отверстия диаметром примерно равным половине диаметра шурупа, чтобы не расколоть древесину при вкручивании.
— Усиливающие рычаги предназначены для увеличения жесткости соединения и облегчения 3D-печати за счет обеспечения достаточной поверхности печатной платформы. Но вы также можете положить на него четыре угла деревянной доски, чтобы легко сделать полку, способную выдержать довольно значительный вес.
Настройки печати:
Высота слоя: 0,2
Заполнение: 100%
Поддерживает: Нет
Материал: ПЛА, АБС.
Выберите правильный размер винта:
