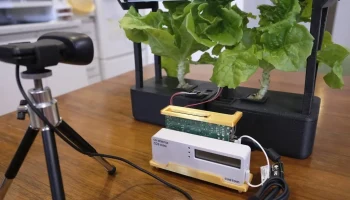

Sensable (гидропонная сеялка IoT)

Резюме

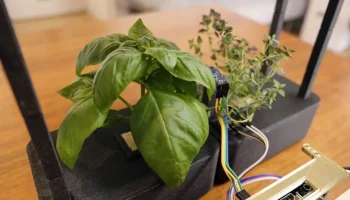

Sensable — это гидропонная сеялка, которая подключается к IoT-комплекту на базе Raspberry Pi / DIY, представленному ниже. На него можно поставить один или два светодиода для аквариумов 30см. Он предназначен для выращивания трав, клубники, листовых овощей и других растений удобного размера. Вам нужно поливать его один раз в неделю, если вы выращиваете растения размером с горшок (около 12,5 см²).

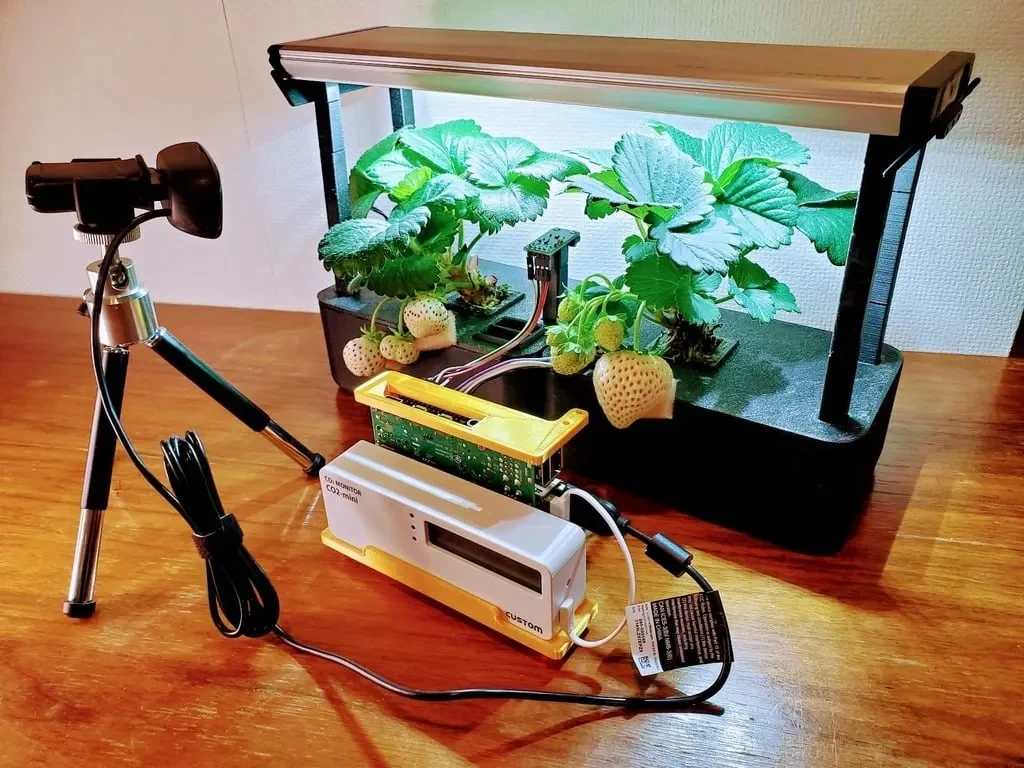

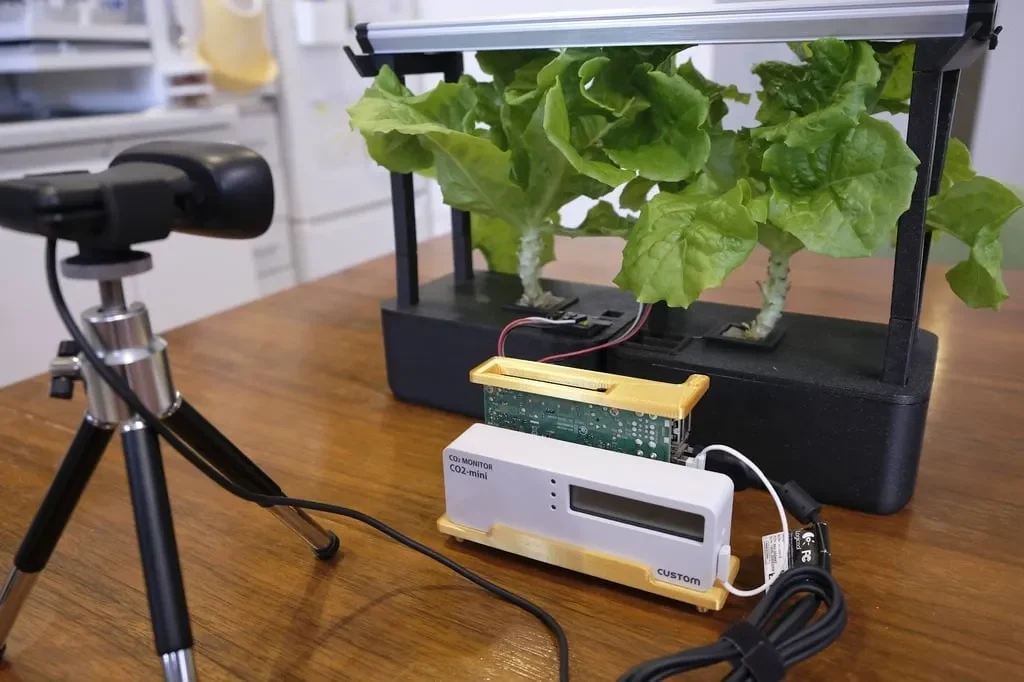

Рамки для Raspberry Pi / IoT-наборы на базе DIY

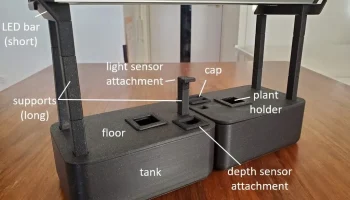

Комплект IoT может измерять глубину воды, CO2, интенсивность освещения, температуру и влажность, делать фотографии, загружать измеренные значения и фотографии в Google Cloud (Google Sheets и Google Photos), а также отправлять сводные и предупреждающие письма. Датчик освещенности и датчик глубины можно прикрепить к Sensable, как показано на рисунке выше.

Вы можете подробно узнать, как его использовать, в курсе Udemy ниже:

Практический курс по Raspberry Pi / комплектам IoT на базе DIY
Как использовать

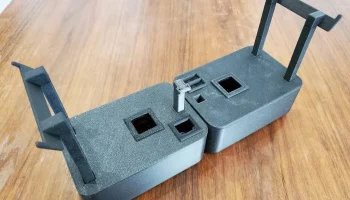

Собрать

* См. видеоролик по сборке ниже. Вам не нужны винты, гайки или клей.

Свет

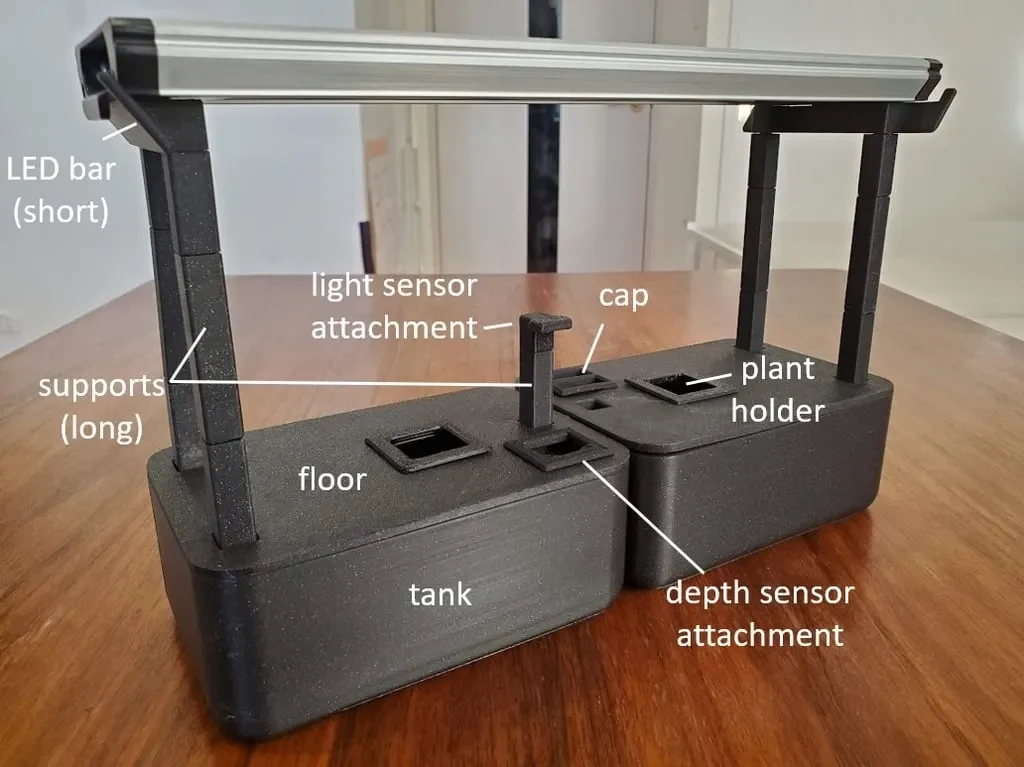

На него можно поставить один или два светодиода для аквариумов 30см. «LED_bar_short» — для одного, «LED_bar_long» — для двоих.

Выращивание семян/саженцев

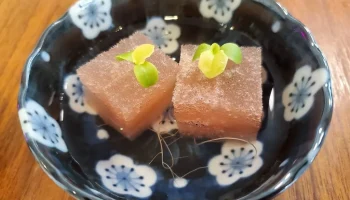

Если вы собираетесь выращивать растения из семян, не допускайте высыхания, накрывая семена туалетной бумагой до тех пор, пока корни не вырастут из губки. См. прикрепленное изображение выше.

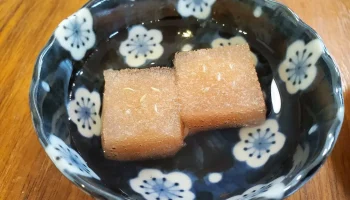

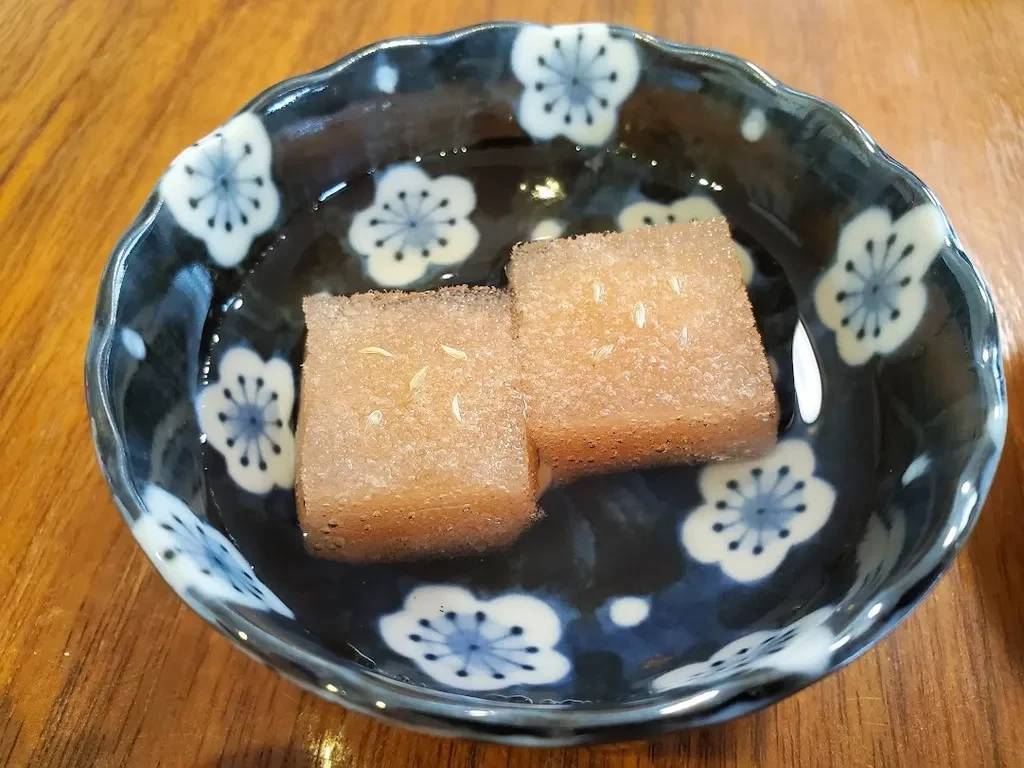

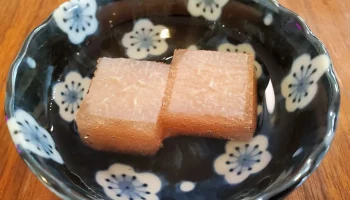

Вы можете использовать небольшую миску для выращивания из семян, так как вы можете хорошо наблюдать за уровнем воды и корнями. См. прикрепленное ��зображение выше.

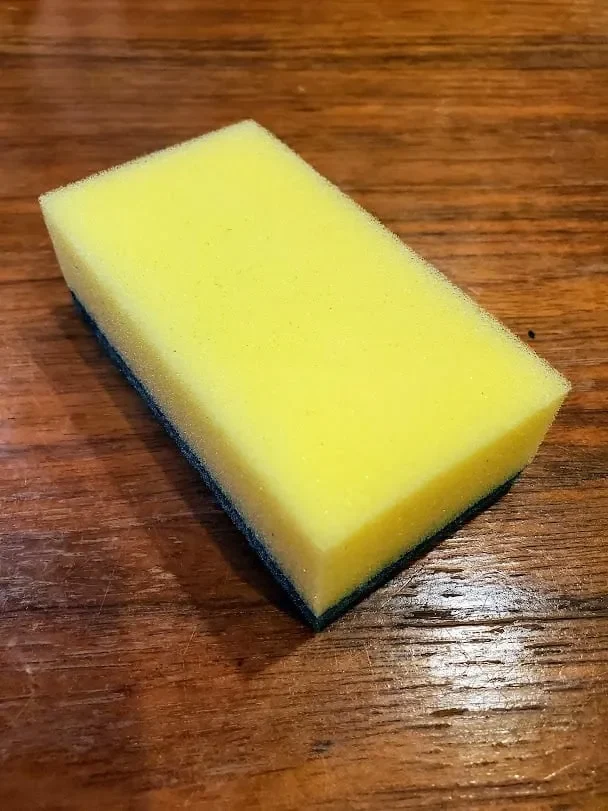

Когда вы покупаете саженцы вместо семян, разрежьте губку посередине, оберните растения и поместите губку в кашпо. См. прикрепленное изображение выше.

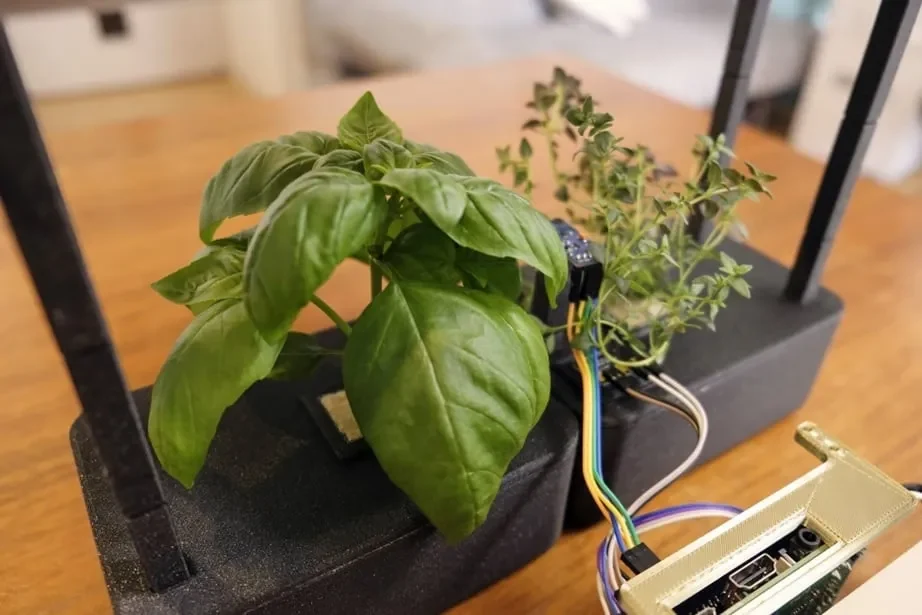

Датчики

Если вы не используете датчик глубины, вместо «Deep_sensor_attachment» используйте «шапку».
VL6180 (датчик глубины) и BH1750FVI (датчик интенсивности света) можно прикрепить винтами M2 (длиной 8 мм) и гайками M2. Инструкции по использованию датчиков см. в курсе Udemy ниже.
Практический курс по Raspberry Pi / комплектам IoT на базе DIY

Стандарты пищевой безопасности

Если вас заботят стандарты безопасности пищевых продуктов, вы можете нанести материал покрытия, соответствующий стандартам безопасности пищевых продуктов.

Для получения дополнительной информации обратитесь к курсу Udemy ниже:

Практический курс по Raspberry Pi / комплектам IoT на базе DIY
Настройки печати
Помощники по склеиванию: поля или плот для «резервуара», «пола», «LED_bar_long» и «supports_long».
Заполнение: 20%
Материал нити: PLA (зазоры отрегулированы для PLA).
О нас

Меня зовут Кенсуке, я живу в Токио. Мне нравится заниматься дизайном, садоводством, подводной охотой и кулинарией. Буду рад, если вы распечатаете мой дизайн.
