От 1 отсека для оптических дисков 5,25 дюйма до 4 отсеков 2,

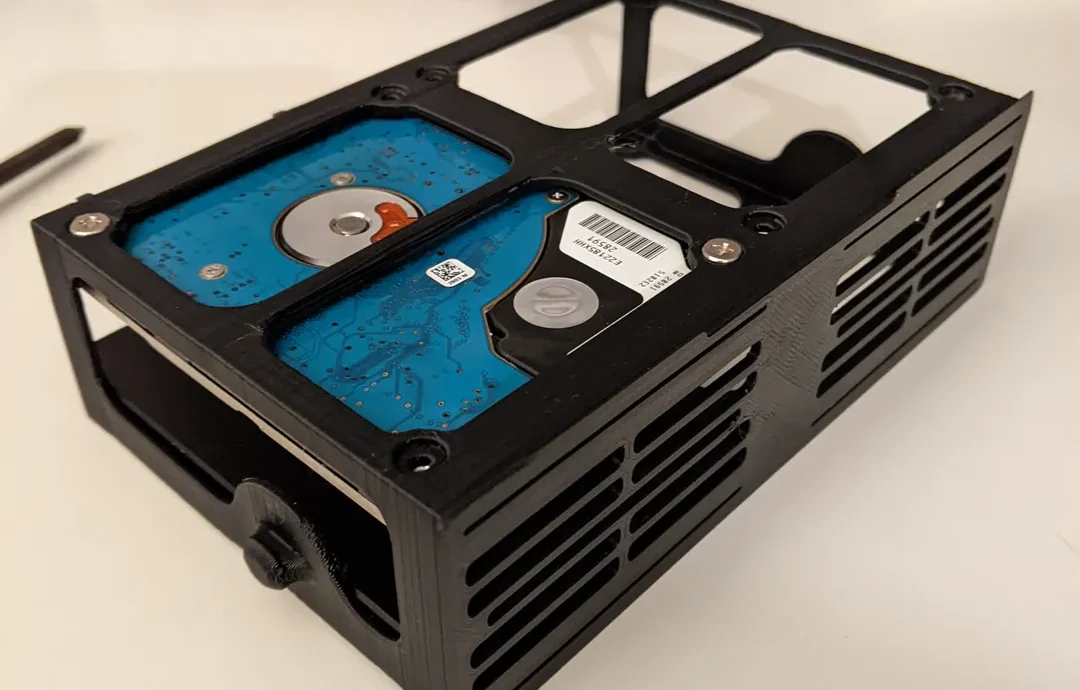

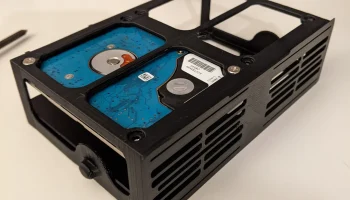

Этот отпечаток представляет собой переоборудование ныне практически бесполезных отсеков для оптических приводов (отсеки для дисков/DVD/CD), также известных как 5,25-дюймовые приводы. Вместо этого адаптер вмещает до четырех 2,5-дюймовых приводов и может работать со всеми стандартными форматами (то есть с вариантами толщиной 7 мм, 9,5 мм и 15 мм). По сути, вы можете превратить один 5,25-дюймовый отсек в четыре высокопроизводительных 2,5-дюймовых жестких диска или твердотельных накопителя для всех нужд вашего NAS, используя любой из ваших старых и бесполезных корпусов.

Оглядываясь вокруг, можно сказать, что это корпус с очень высокой плотностью размещения: 3 отсека размером 5,25 дюйма могут дать вам место для 12 накопителей толщиной 15 мм (т. е. твердотельных накопителей Intel коммерческого класса).

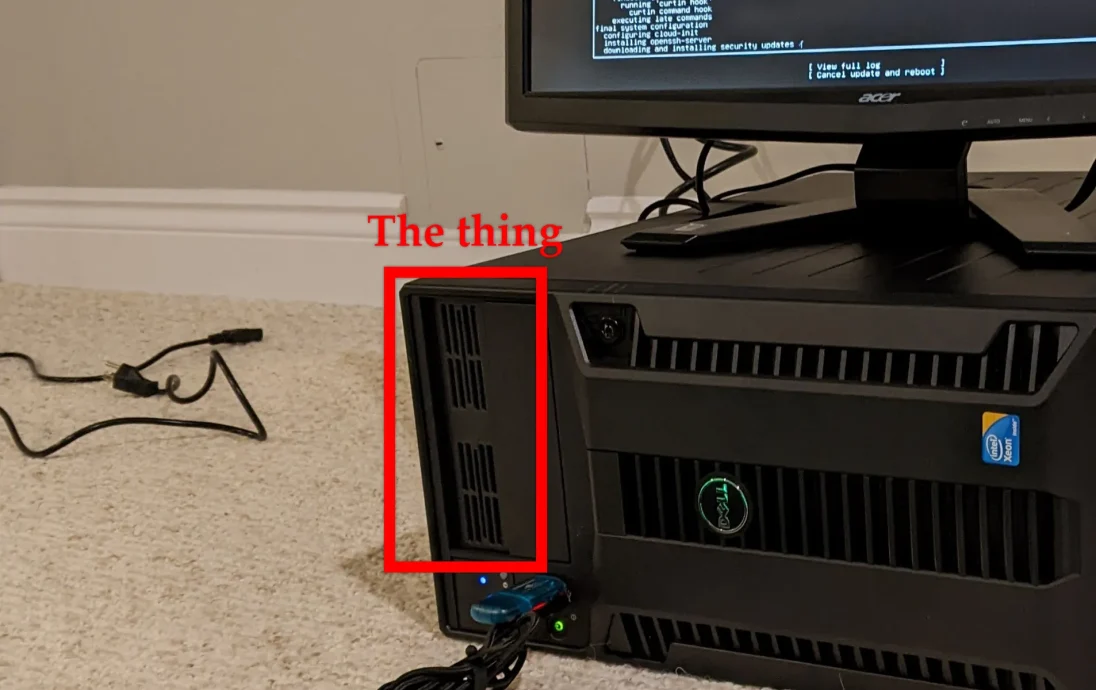

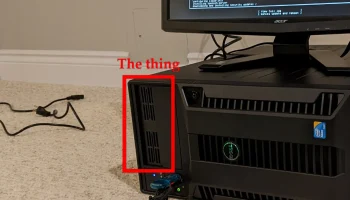

Я сделал это, поскольку планирую превратить этот старый Dell Optiplex в простой сервер, у меня валялись 2,5-дюймовые диски, и я потерял дурацкий адаптер лотка для накопителей Dell, потому что, конечно, он запатентованный, и больше ничего не подойдет.

TL;DR: Превратите любой старый компакт-диск или DVD-диск или пустые отсеки для 5,25-дюймовых дисков в массив 2,5-дюймовых дисков высокой плотности.

ТРЕБУЕМОЕ ОБОРУДОВАНИЕ

По 4 винта для 2,5-дюймовых дисков на каждый диск, который вы планируете установить. Это означает, что для заполнения отсека потребуется 16 винтов. Эти винты обычно входят в комплект поставки компьютера, когда вы их покупаете, но если вы планируете устанавливать 2,5-дюймовые диски, они все равно должны быть у вас.

Вот и все, что касается аппаратного обеспечения...

ВАЖНАЯ ИНФОРМАЦИЯ
Адаптер предназначен для вставки в переднюю часть корпуса, как и большинство 5,25-дюймовых накопителей.
2,5-дюймовые накопители крепятся с помощью четырех нижних винтовых креплений. Отверстия внутри отпечатка не имеют резьбы, винты просто закрепляют отпечаток между собой.
Высокопроизводительные жесткие диски могут нагреваться до температуры выше 50°C, после чего PLA начнет размягчаться. Насчет твердотельных накопителей я тоже не знаю, но PLA, возможно, не лучший выбор, но все равно может работать (особенно если в корпусе хорошая вентиляция).
Эта модель была сделана для тонкого корпуса старого Dell Optiplex. Возможно, вам придется отредактировать STL в Blender, если что-то может помешать.
Силовые ка��ели особенно туго затянуты в определенных конфигурациях (в зависимости от корпуса), но их все равно можно установить с небольшой поддержкой.
Этот адаптер удерживается на месте трением, а не винтами. Пожалуйста, будьте осторожны во время транспортировки

РАСПЕЧАТАТЬ ИНСТРУКЦИИ
2 стены с использованием линий/сопел шириной 0,4 мм.
Заполнение 0%, иначе печать будет длиться вечно и каждый слой будет переходить в режим вибро...
4 этажа и 4 потолка (или хотя бы 3).
Никаких опор и, если возможно, используйте варианты моста.
Если ваш принтер не может хорошо соединяться, включите поддержку. При этом, кроме мостов, никаких опор не требуется.
Печатайте, повернув тонкую переднюю часть адаптера к печатной платформе.
Не беспокойтесь о «странном поведении», это нормально :)

Лично я напечатал это за 2 часа с использованием сильно модифицированного E3P. Не загружаю файл, потому что кто-то может сломать им свой принтер, но если у вас есть E3P с тщательно настроенным Klipper, прямым приводом SpeedDriver, опорой для нити низкого напряжения, стеклянной станиной с покрытием и натяжителями ремня, спросите у меня gcode, и я с радостью выдам его.

МЕТОД ПРОЕКТИРОВАНИЯ

Эта модель была разработана с учетом того, что 2,5-дюймовый дисковод вмещает как минимум 4 раза в отсек для 5,25-дюймового диска. На самом деле, если использовать только диски толщиной 7 мм, вы легко можете разместить 6, но это было разработано с учетом старых компьютерных корпусов, которым требуется такое количество дисков, скорее всего, это коробки NAS низкого класса, поэтому было оставлено место для более мощных 2,5-дюймовых дисков толщиной до 15 мм (то есть самых массивных).

Я использовал Fusion360 и основывался на официальных измерениях для накопителей размером 5,25 и 2,5 дюйма, а также на измерениях, которые я провел самостоятельно. В конце концов я использовал эталонный 2,5-дюймовый диск из GrabCAD, чтобы получить более точную информацию.

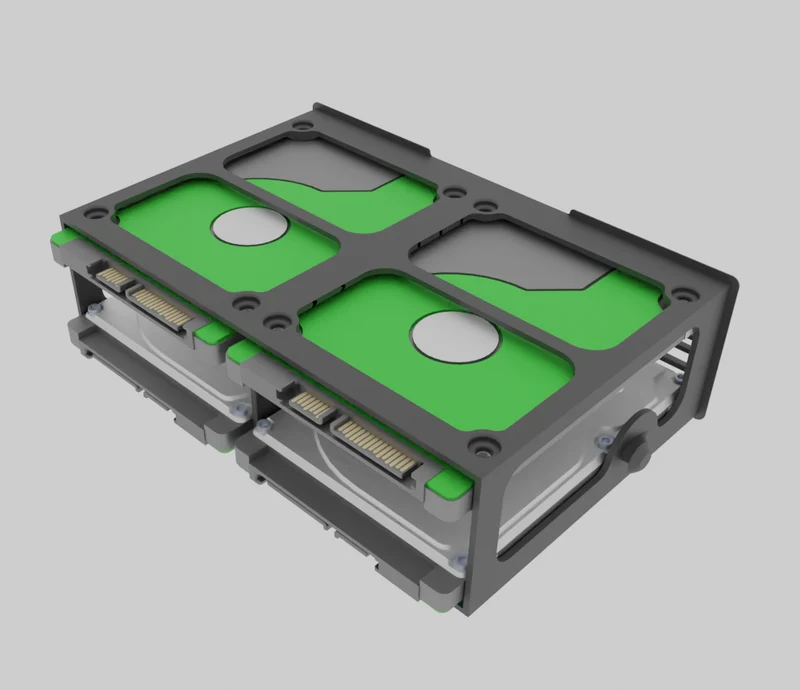

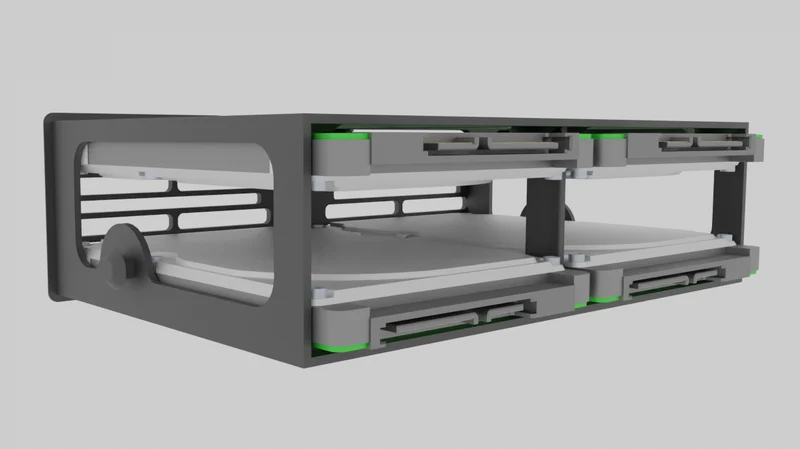

Конфигурация: 2 вертикальных диска внизу и 2 перевернутых диска вверху. Это позволяет прикреплять диски с помощью нижних винтовых креплений, а это означает, что мне не нужно беспокоиться о том, как получить доступ к внутренн��м боковым винтам, если рядом расположены два диска. Компромисс заключается в том, что если отсек для 5,25-дюймового диска находится внутри плотного корпуса, подключить питание к дискам в большинстве, если не во всех конфигурациях, чрезвычайно сложно, но это все же возможно (по данным expe.com).
