MiGe M10010 Соединитель вала Simracing AZ Design........

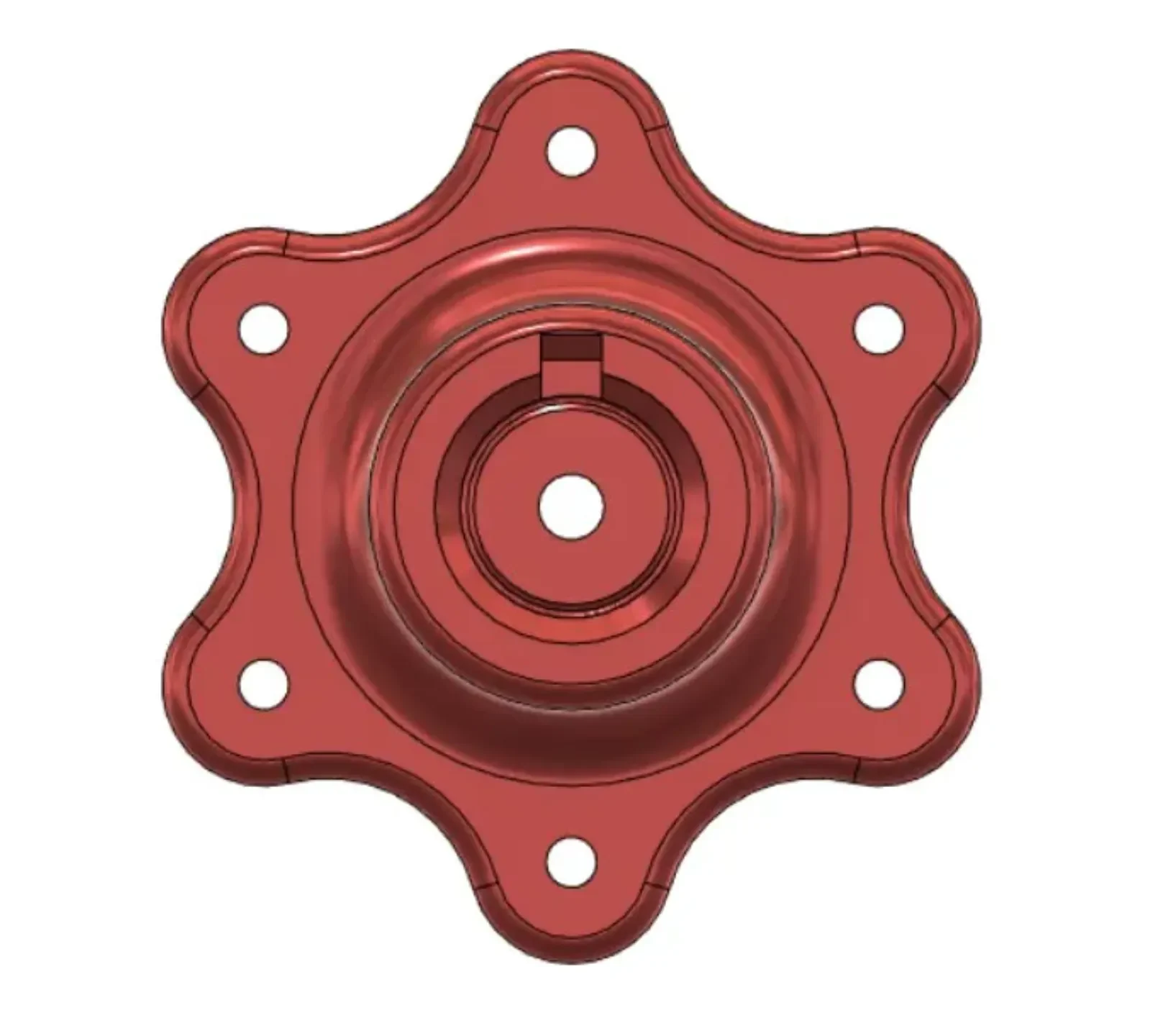

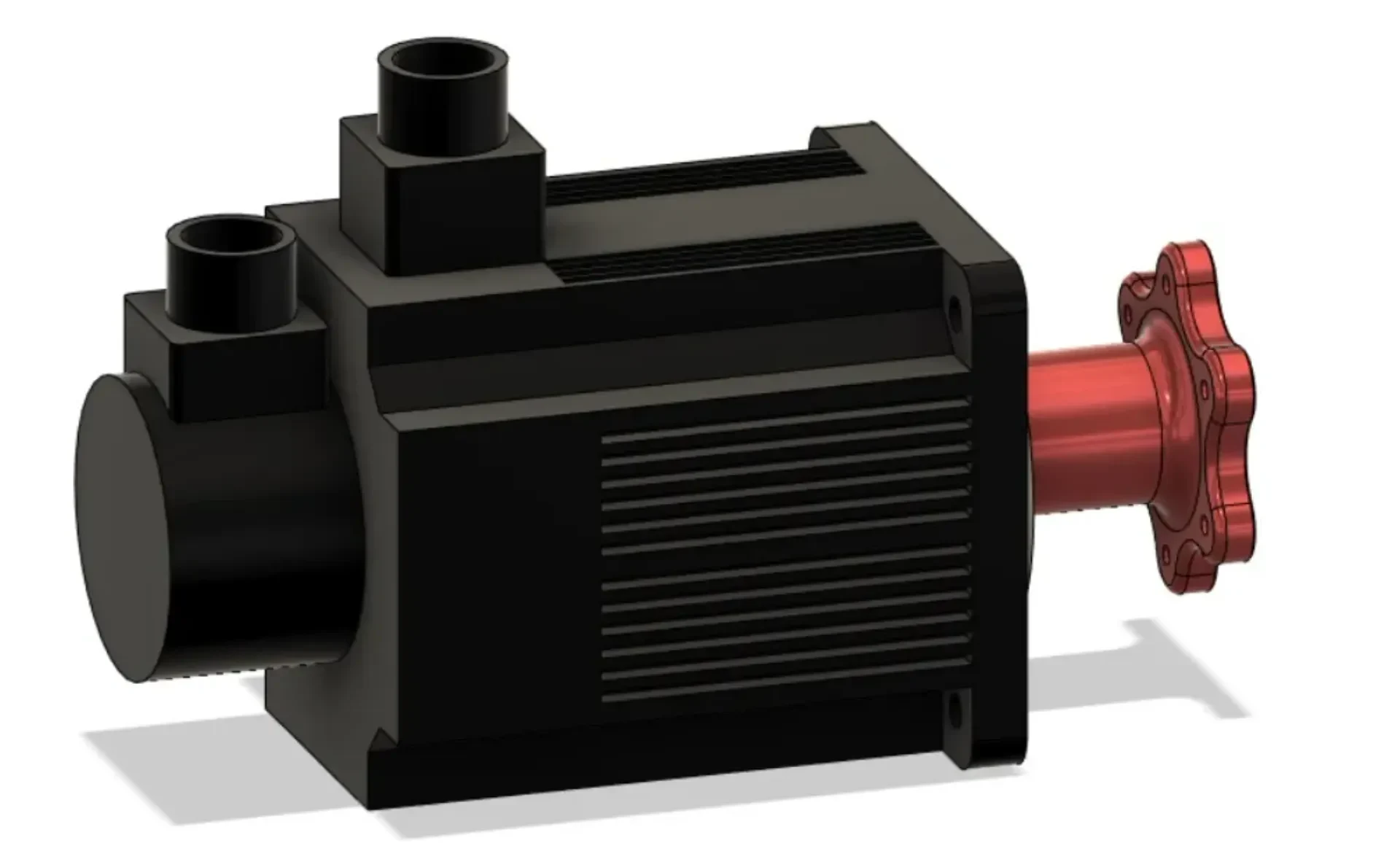

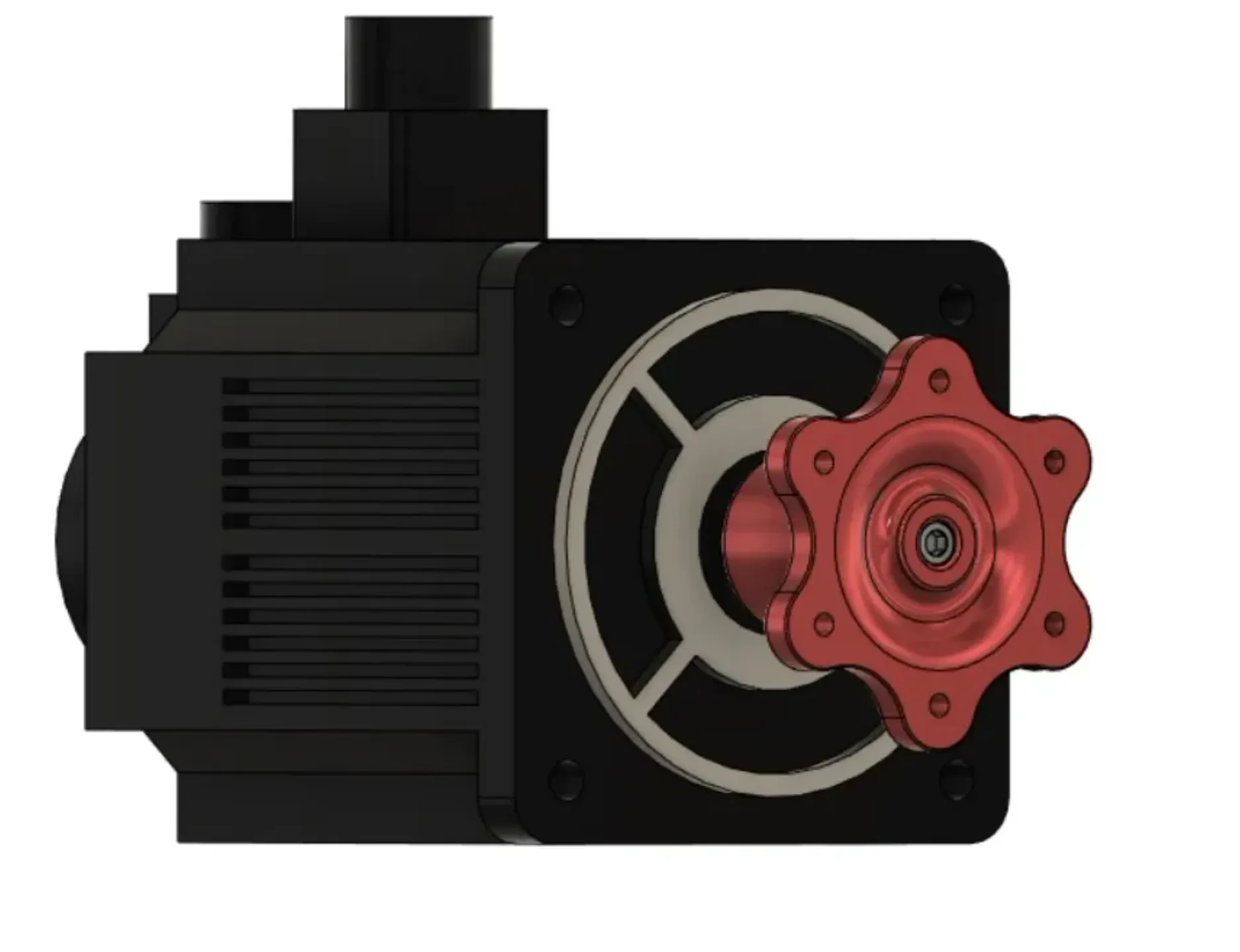

Привет! Это первый дизайн, который я загружаю сюда. Изначально я даже не планировал публиковать ее доработанную версию, но, думаю, это могло бы помочь некоторым людям увлечься (самодельными) гонками на симуляторах. Идея проста: это разъем для вала диаметром 22 мм (со шлицевой шпонкой!) от небольшого сервопривода MiGe, соединяющийся с быстроразъемными отверстиями для болтов диаметром 70 мм.

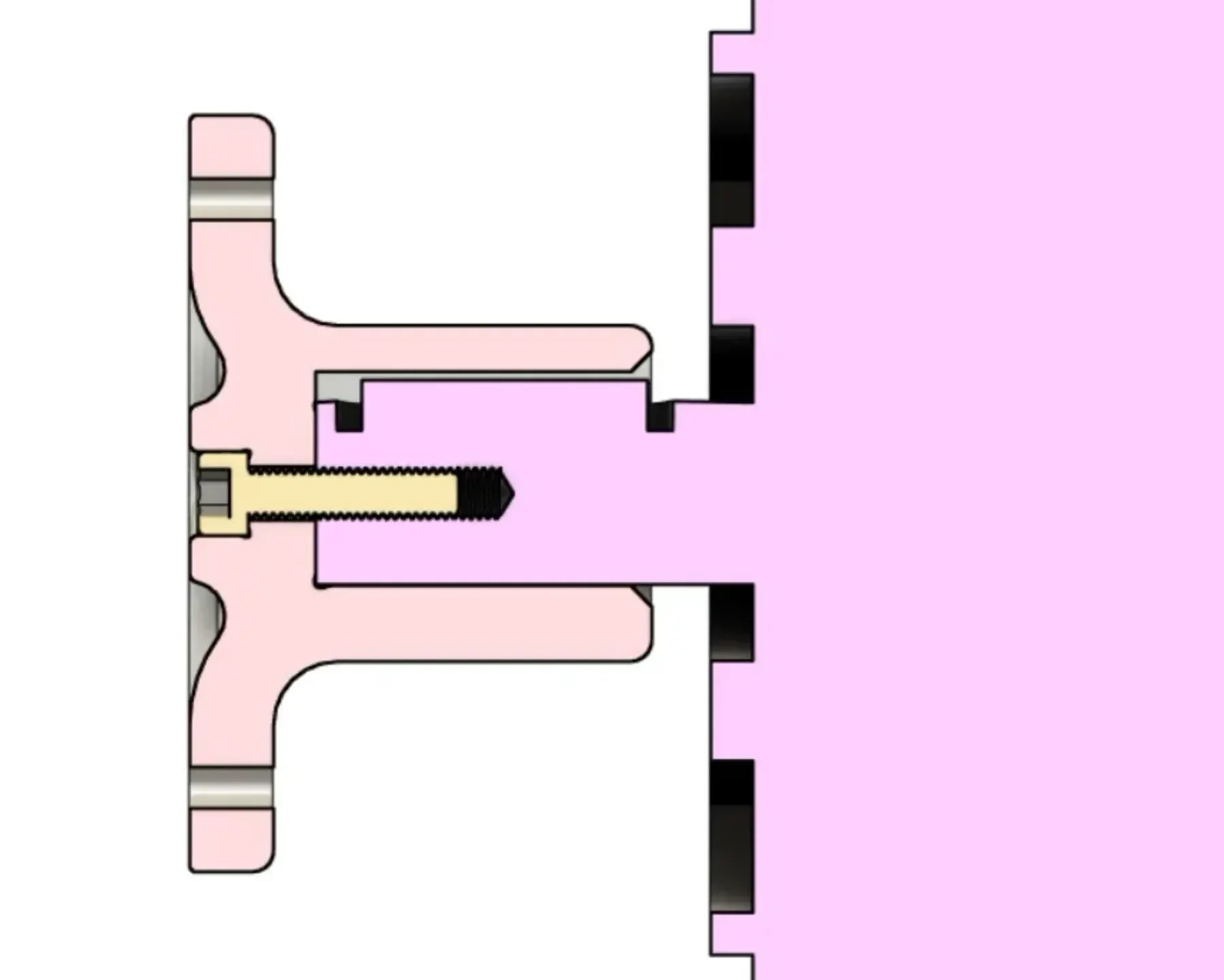

ВАЖНО: Чтобы закрепить разъем на валу в осевом направлении, используйте болт M6x20 (DIN 912, на последнем изображении).

Я напечатал это в PETG с высотой слоя 0,3 мм и заполнением 40% (печать с поддержкой!), и до сих пор у меня не было с этим никаких проблем. Подходит как перчатка! Совет: используйте винт, чтобы вставить разъем в вал, посадка может быть немного тугой :P

Надеюсь, вам понравится, и если у вас возникнут вопросы, не стесняйтесь обращаться ко мне :)

-Алекс
