Die Puzzle

Автор «Вещи 31685» упомянул, что она была вдохновлена ​​книгой-головоломкой примерно 1893 года, что побудило меня прочитать эту книгу в Интернете. Там я наткнулся на головоломку «Пятна», http://archive.org/stream/puzzlesoldnew00hoff#page/98/mode/1up, в которой большой кубик разрезан на девять простых блоков. Удивительно сложной задачей является повторная сборка матрицы.

В моей версии используется тот факт, что с помощью 3D-печати можно легко создавать более сложные формы. Во-первых, точки не просто нарисованы, а представляют собой конические впадины. Во-вторых, вместо того, чтобы внутренние края были простыми разрезами, я ввел переплетающийся узор из конических впадин и выступов. Благодаря этому собранная матрица в некоторой степени держится вместе, но решить головоломку не менее сложно, поскольку внутренние и внешние полости выглядят одинаково — я даже покрасил их одинаково.

Я также сделал рисунок лицевой части кубика таким же, как на современных кубиках, которые были у меня дома. У всех кубиков противоположные грани в сумме равны 7, но рисунок граней в книге немного отличается от моего.

В версии 20131213 года я добавил небольшую напечатанную на 3D-принтере коробку, в которой будет храниться собранная матрица, и повернул несколько частей, чтобы качество печати менее зависело от слайсера (отверстий сверху нет, поскольку Cura не размещает заливку разумно). Коробка служит для скрепления собранного кубика и в качестве ориентира для размещения точек при сборке головоломки, но сама коробка также представляет собой небольшую головоломку — как она открывается?

Инструкции

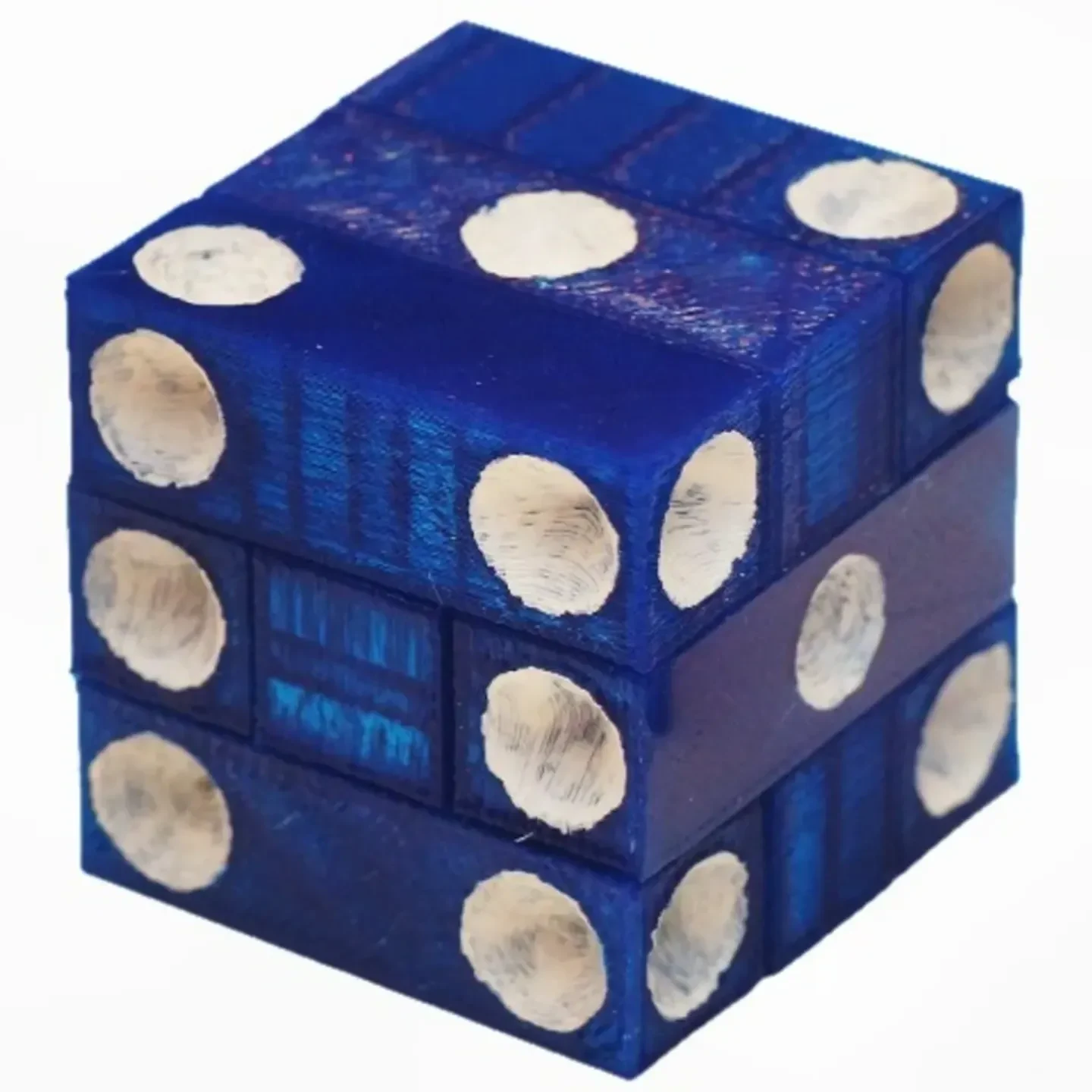

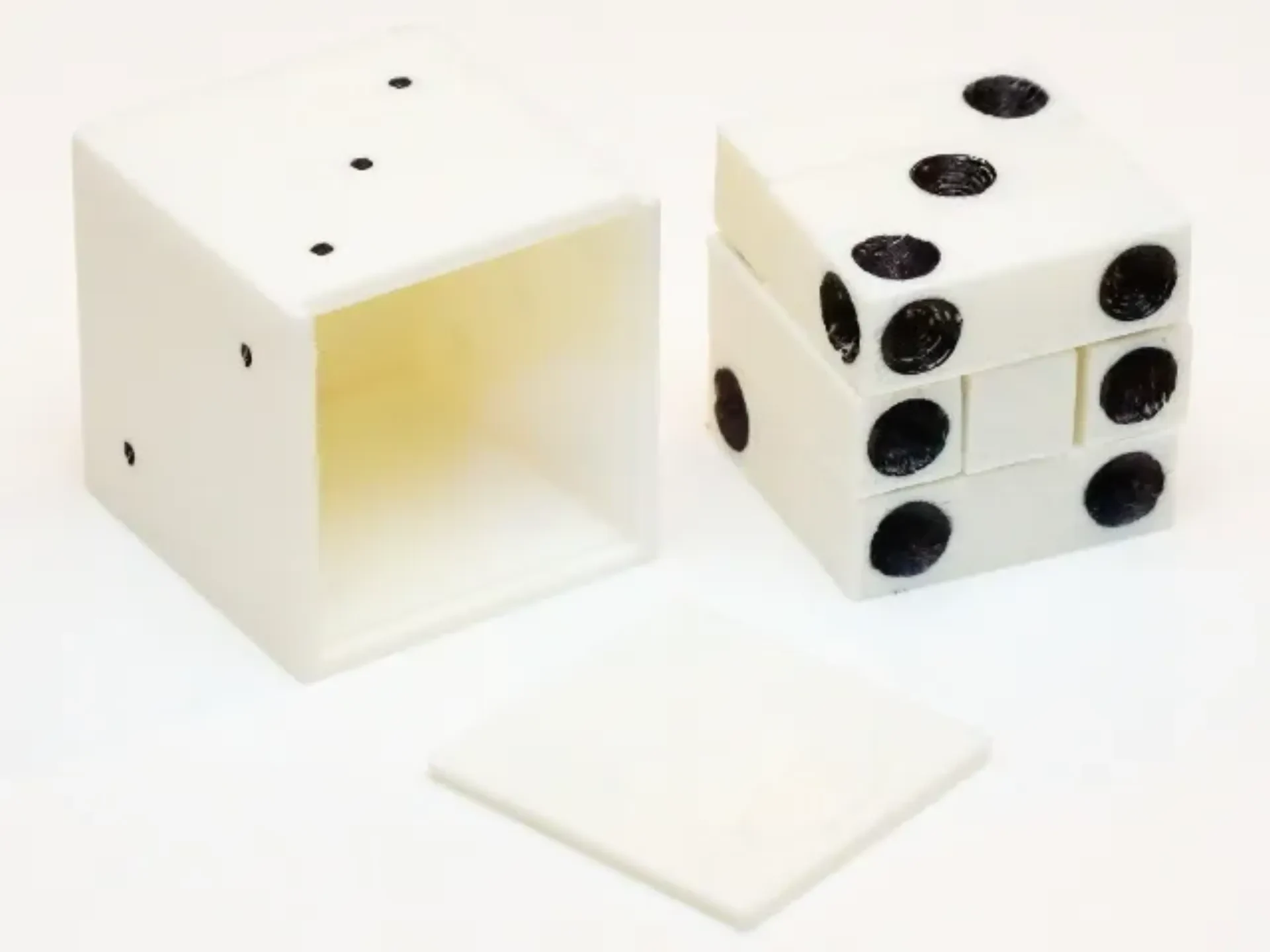

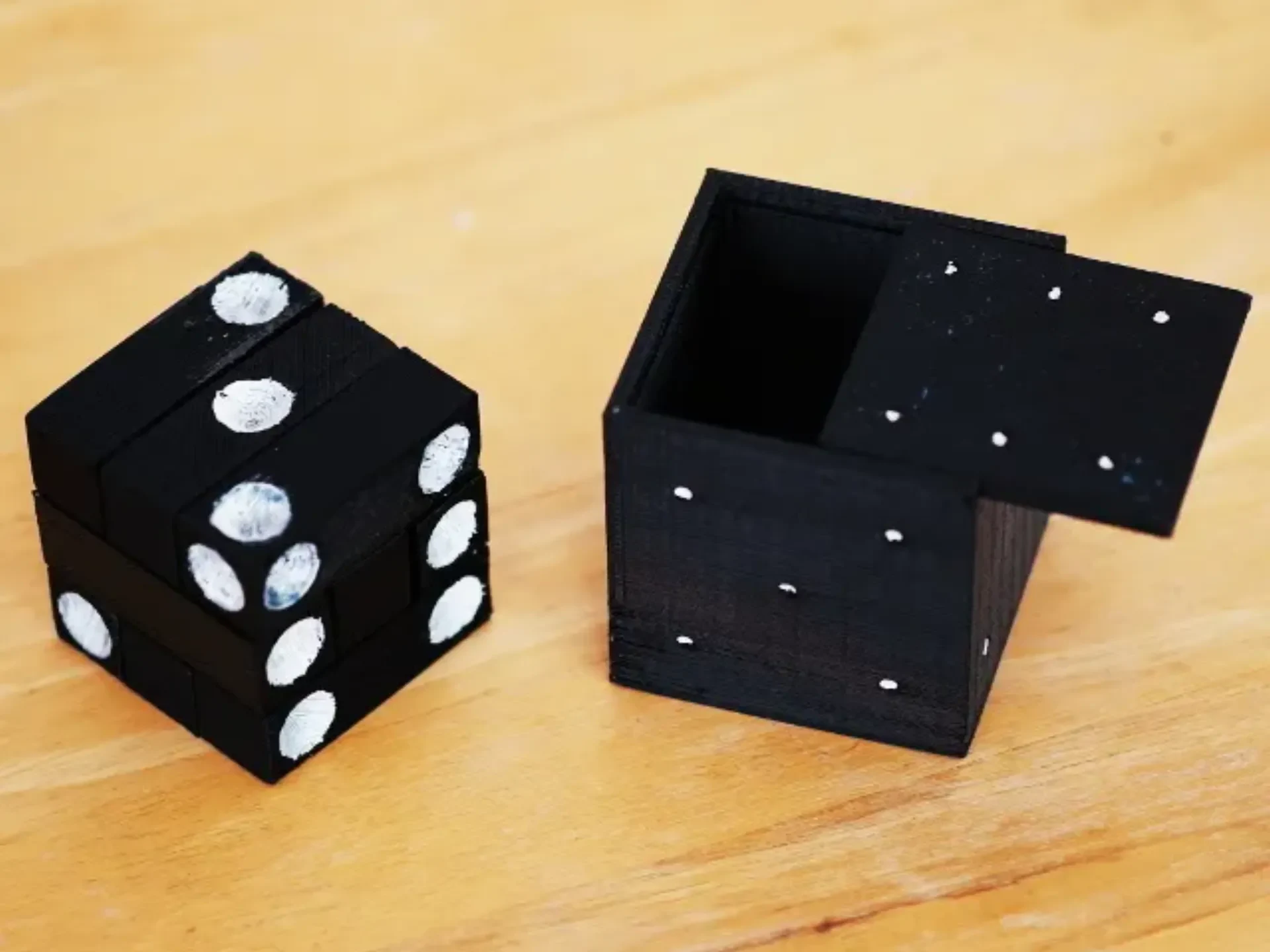

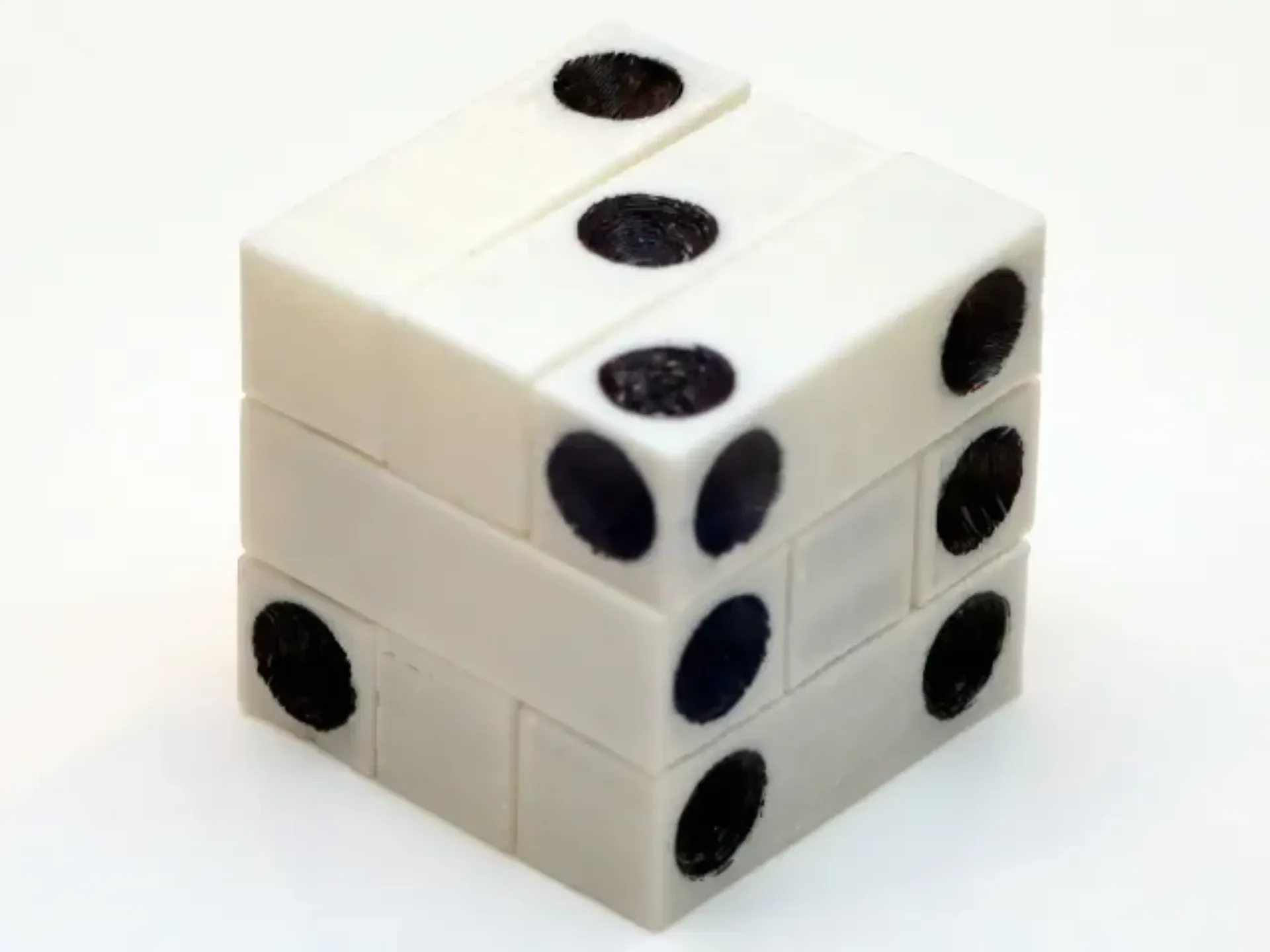

Это очень простая печать с использованием PLA или ABS с типичными настройками и минимальной заливкой. Я разработал его для печати в масштабе 2/3, приведенном здесь, но такие мелкие детали просто не кажутся такими приятными при попытке решить головолом��у. Приведенные здесь детали составляют матрицу размером примерно 45 мм с каждой стороны. В дизайн встроен допуск, позволяющий допускать некоторую шероховатость печати, но дизайн можно немного увеличить или уменьшить без серьезных проблем. Краска внутри конических углублений синей версии представляет собой просто плоский белый латекс, который достаточно хорошо прилипает благодаря текстуре экструдированного PLA; Черный штамп изготовлен из АБС-пластика и покрыт белой краской для подкраски. Черные углубления белой версии были окрашены черным перманентным маркером. Версия 20131213 года имеет те же детали матрицы (в потенциально лучшей ориентации для печати), но также включает в себя коробку для матрицы, на которой есть точки, которые нужно раскрасить таким же образом.

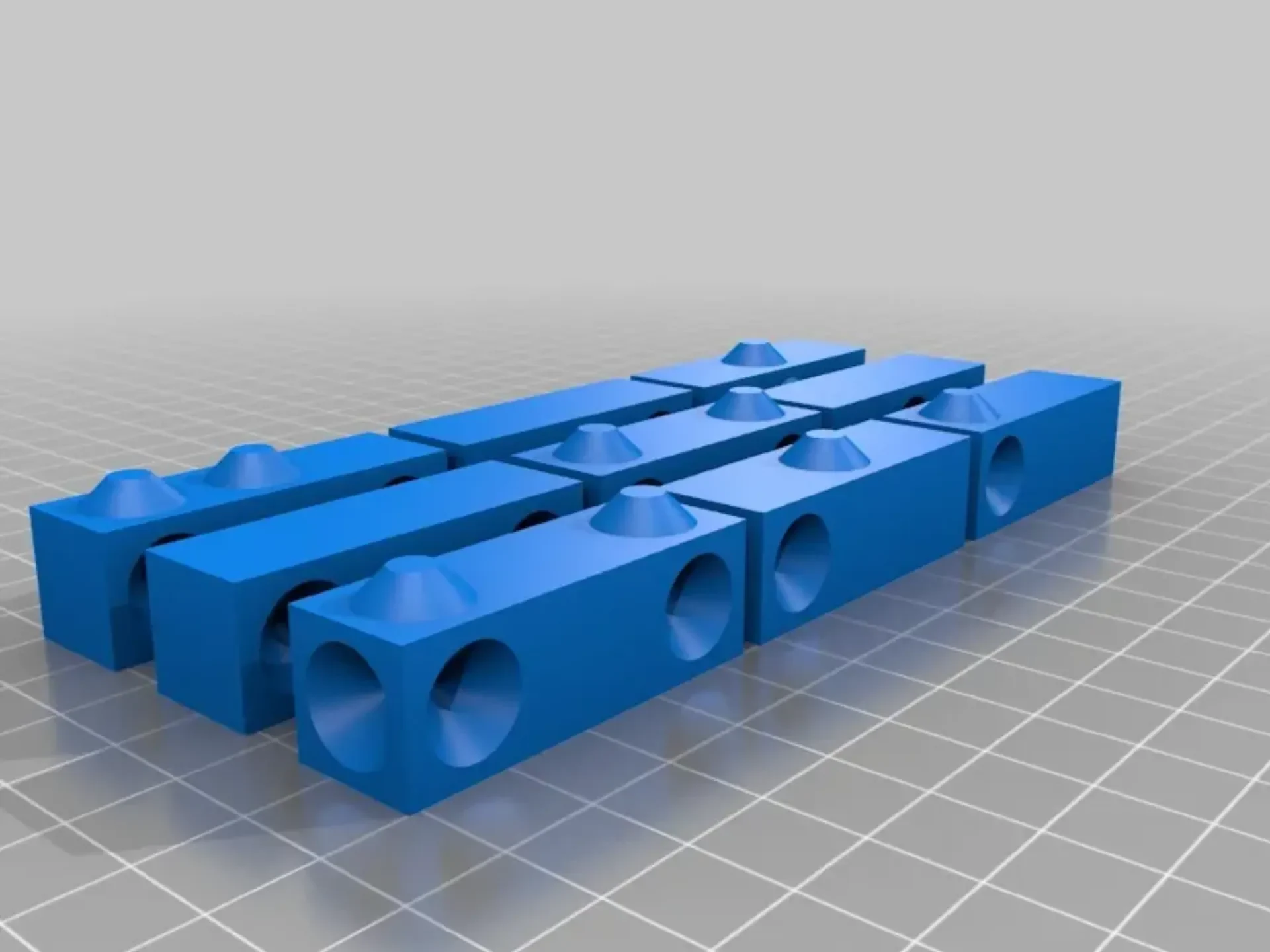

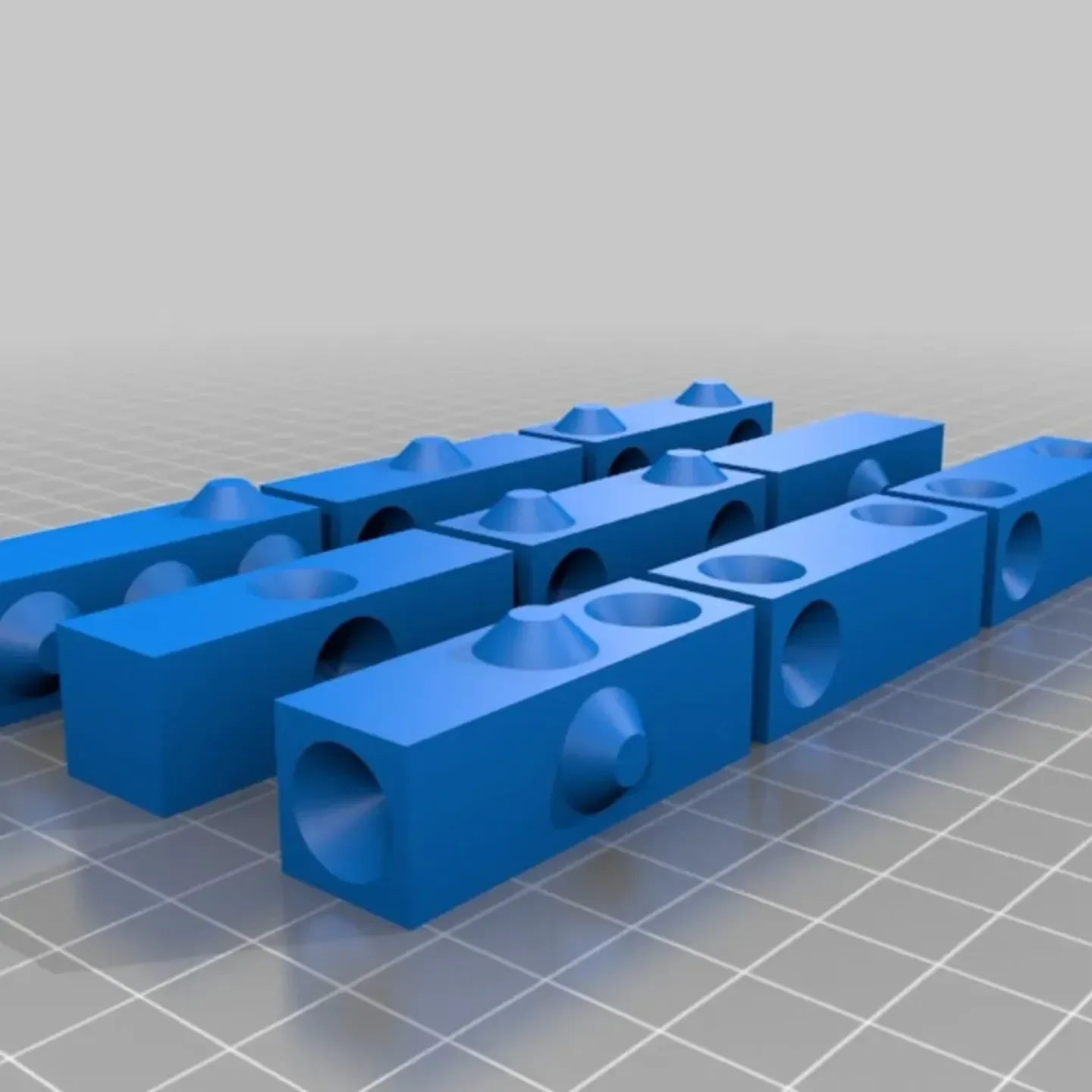

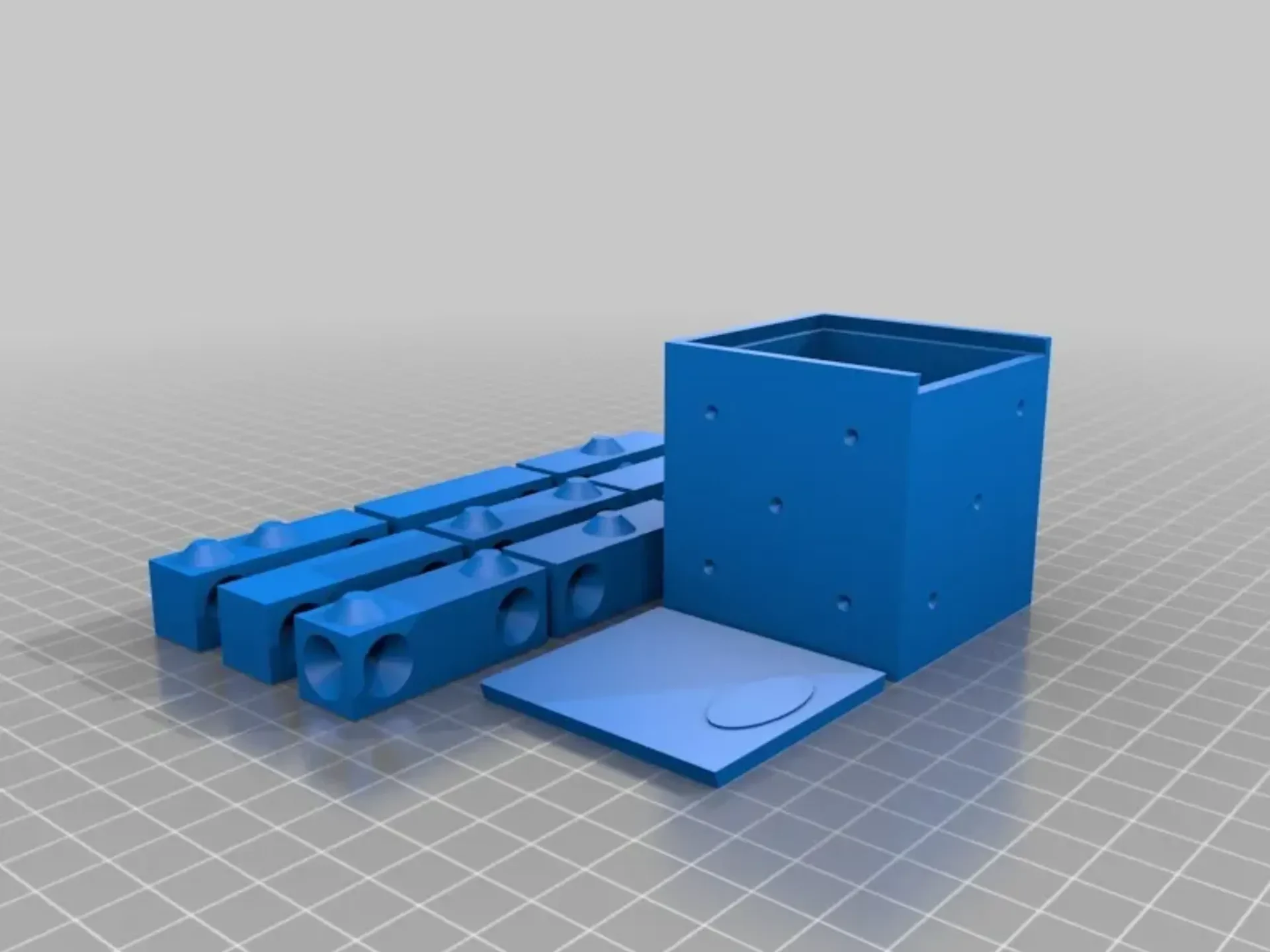

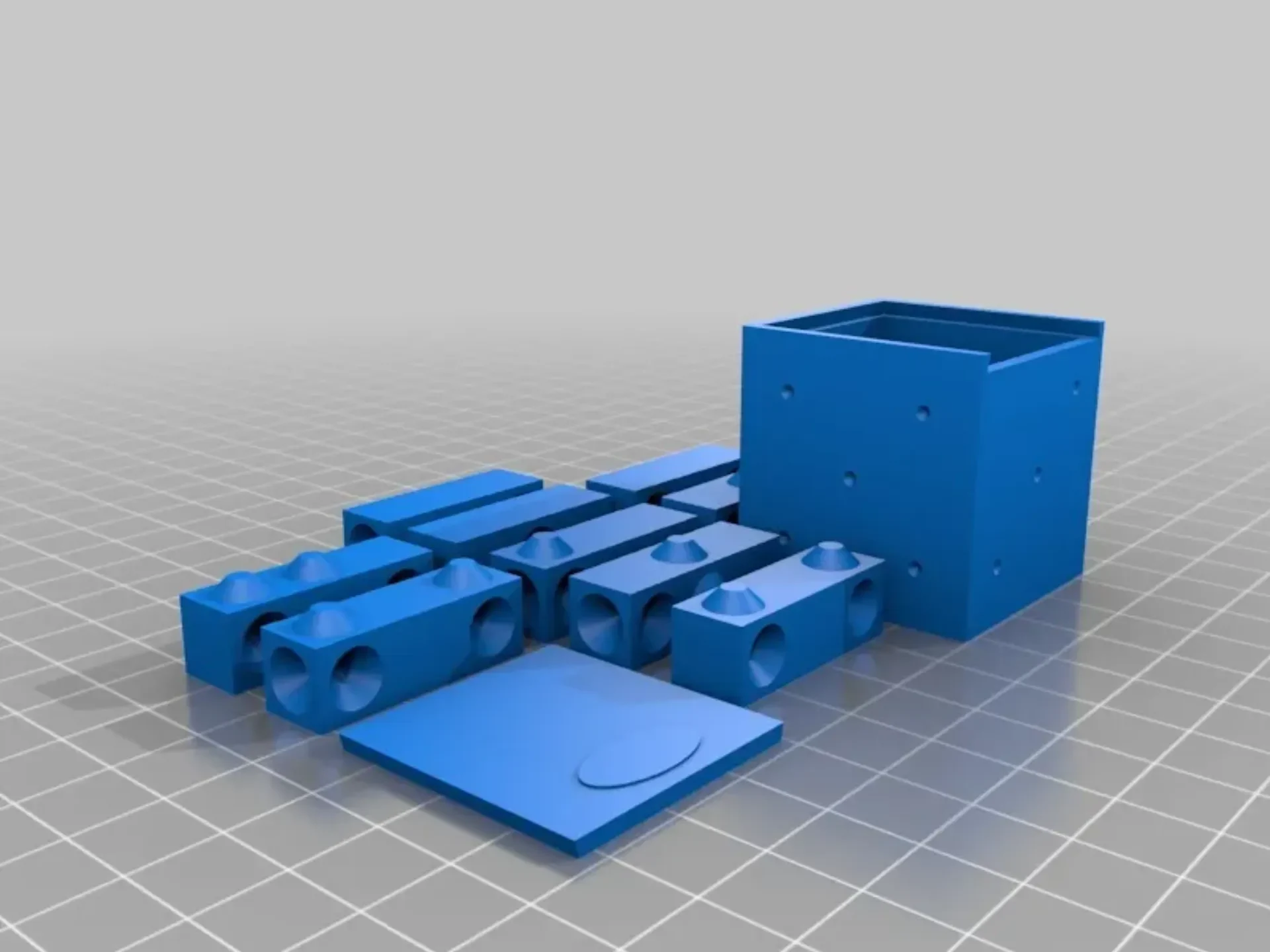

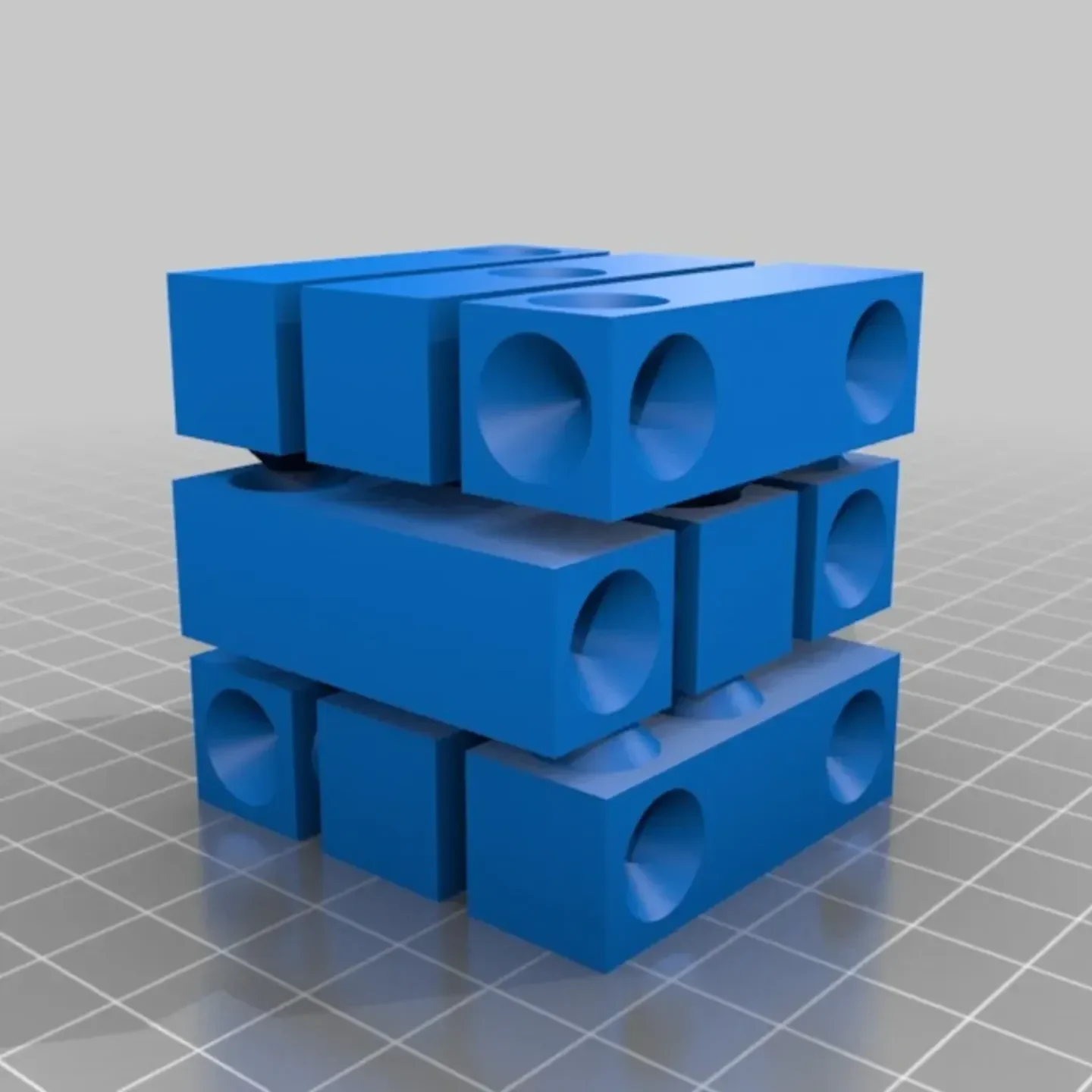

Безусловно, самый простой способ собрать головоломку — внимательно ��зучить трехмерную конструкцию «сборка с зазорами», которую я включил сюда специально для этой цели — не пытайтесь распечатать diepuzzle45mmAssembled.stl. Файл для печати Puzzle+box — diepuzzle20131213_flat.stl, но вы можете распечатать только головоломку как diepuzzle20131213_flat_pieces.stl и только коробку как diepuzzle20131213_flat_box.stl. Подсказка: я считаю, что головоломку легче решить, если построить три слоя отдельно и сложить их друг на друга на последнем этапе. Несмотря на то, что в ней всего 9 деталей, решить эту головоломку непросто, и она может доставить часы болезненного разочарования. ;-)

Обратите внимание, что головоломка этого размера содержит детали, которые могут вызвать удушье, поэтому она не предназначена для малышей. Поверьте мне… им все равно это не понравится. Моя 12-летняя дочь вообще очень быстро разгадывает такие головоломки, и ей это нравится, но на ее решение у нее все равно ушло где-то 20 минут.

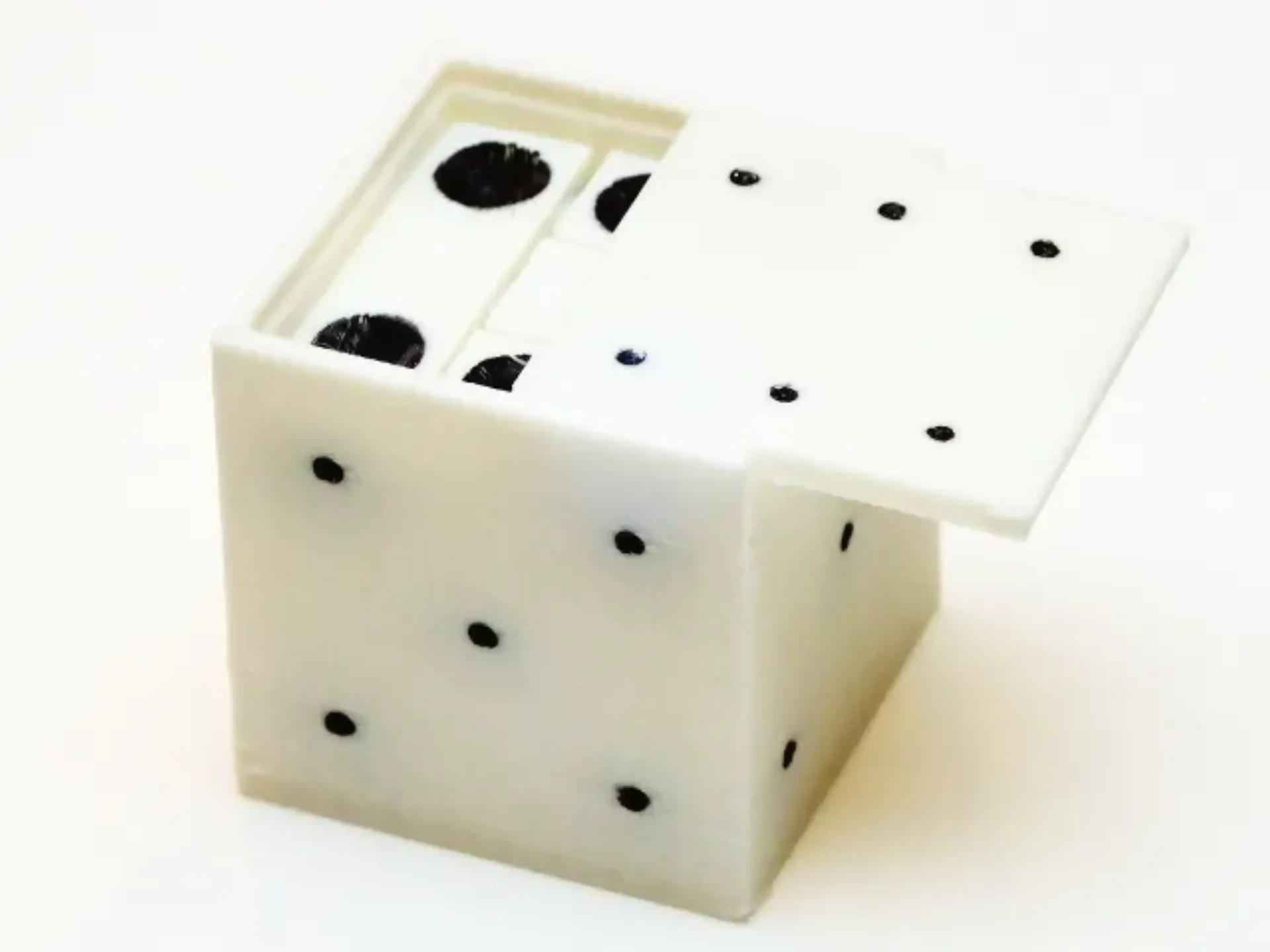

Что касается ящика, добавленного в версии 20131213 года, то здесь тоже есть небольшая хитрость, позволяющая открыть сдвижную дверь. Когда вы закроете дверцу, небольшой овальный выступ на ней мягко щелкнет по переднему краю коробки, заперев ее. Дверца напечатана сверху вниз на стеклянной платформе нашего M2, поэтому она достаточно гладкая, чтобы ее нельзя было захватить при закрытии. Чтобы открыть его, быстро поверните загруженную коробку так, чтобы матрица внутри аккуратно приземлилась на раздвижную дверь, выдавив край овала из внутренней части выступа и позволив двери свободно открыться. Если вы закроете коробку, внутри которой ничего нет, открыть ее будет намного сложнее… Защелка также может немного заесть, если ваш принтер не такой точный, как наш M2.
