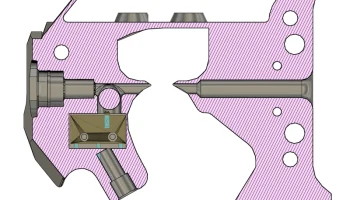

Датчик биения нити Galileo 2 (G2E) (ОБНОВЛЕНО) [совместим с
Galileo2 (G2E) с датчиком биения нити накаливания.
— Совместимость с фитингами ECAS.
— Шаг файла включен.
— Никаких изменений в габаритных размерах G2E.
Спецификация:
1 микропереключатель Omron D2F
1x5 мм стальной шарикоподшипник
(дополнительно) 2 самореза M2x8
(Возможно, вам сойдёт с рук M2x10 и несколько прокладок, я так и сделал.)

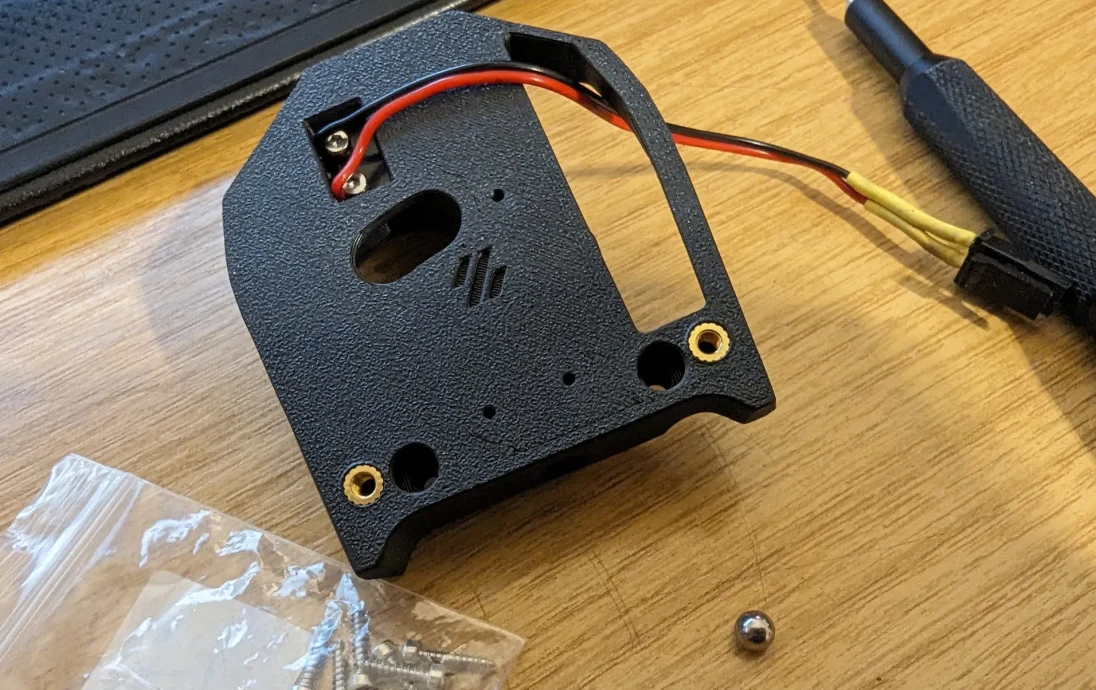

Инструкции по сборке:
Аккуратно согните контакты микропереключателя ровно (но не до упора в корпус).
припаяйте провода к крайним контактам микропереключателя.

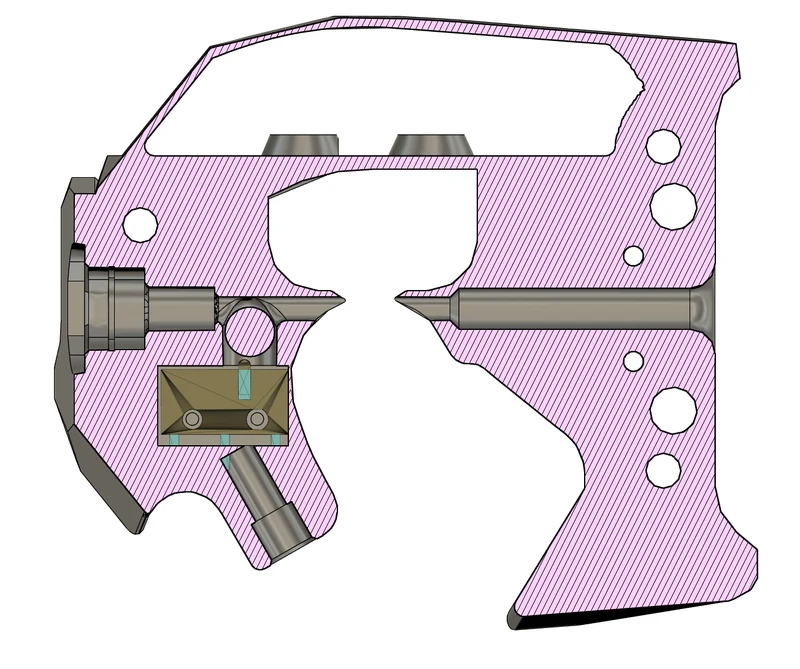

вставьте в отверстие стальной шарик диаметром 5 мм.
вставьте переключатель в место его крепления
возможно, вам придется нажать микропереключатель во время вставки.
ВАЖНЫЙ ШАГ: вставьте нить накала и проверьте, действительно ли переключатель нажат.
Если нет: Налейте немного припоя на «заднюю сторону» разъемов переключателя, затянув посадку.
Таким образом, вы можете легко усилить посадку, если допуски на отпечатке слишком велики.
(Необязательно): Закрепите микропереключатель клеем или винтами.
Обновите конфигурацию Klipper.
Пример файла принтера.cfg
######################################
# Датчик биения нити накаливания
######################################
[filament_switch_sensor runout_sensor]
пауза_on_runout: Правда
runout_gcode:
SAVE_GCODE_STATE NAME=runout_state
G90
Г1 Х350 И358
G91
G92 Е0
Г1 Э-60 Ф300
RESTORE_GCODE_STATE NAME=runout_state
вставить_gcode:
ЗАГРУЗИТЬ_ФИЛАМЕНТ
пауза_задержка: 0,5
переключатель_pin: PG11
ВНИМАНИЕ! Это работает на моем Voron 350 с платой SKR Octopus. и Revo Voron Hotend. Если вы используете его, делайте это на свой страх и риск и обновите все необходимое, чтобы оно работало на вашем принтере. Я не буду нести ответственность за любой ущерб вашему принтеру, вызванный вашими собственными действиями.
Список изменений:
— 04.02.24
G2E был официально выпущен.
Я переделал файл на основе официально выпущенного G2E Cad. (В2)
— 03.04.24
Добавлена версия, совместимая с резаком для нитей Filametrix.
Для версии Filametrix перед термофиксацией требуется трубка Боудена, отрежьте ее по длине, вставьте и проверьте, зафиксируйте на месте с помощью термофиксатора.
Да, ERCF работает просто великолепно, имея всего лишь датчик входа нити в головку инструмента.
Я не видел второго датчика, который был бы полезен, поскольку мы все равно в основном печатаем без MMU, так зачем же накладные расходы?
