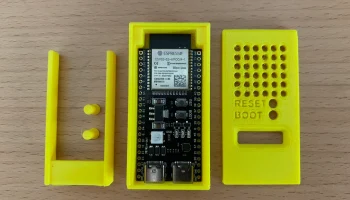

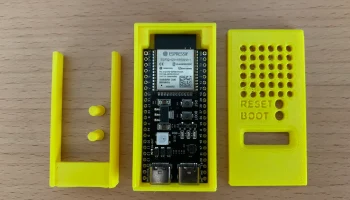

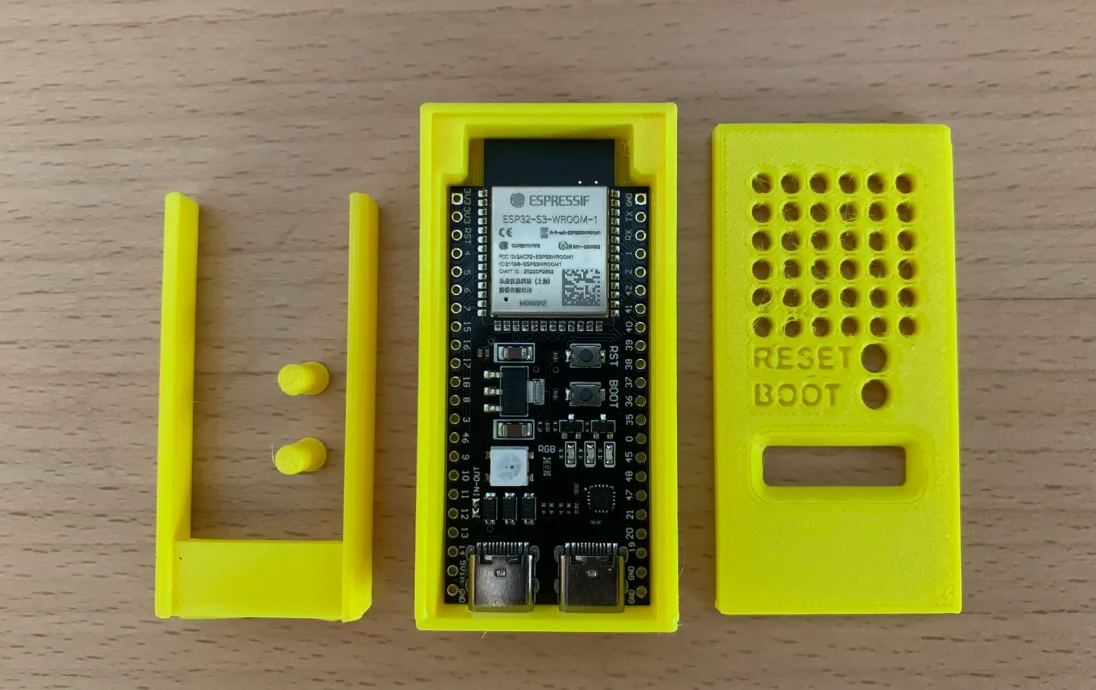

Корпус Teyleten Robot ESP32-S3-WROOM-1

Этот чехол подходит для комплекта разработки Teyleten Robot ESP32-S3, продаваемого Amazon...

https://www.amazon.com/dp/B0B6HT7V7P?psc=1&ref=ppx_yo2ov_dt_b_product_details

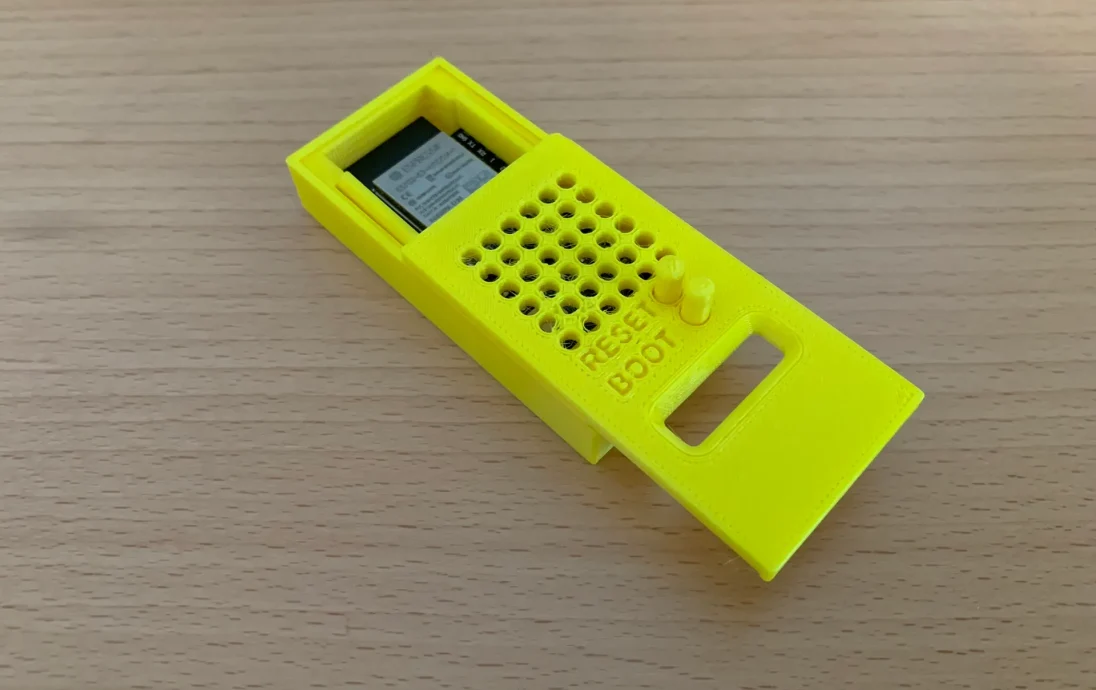

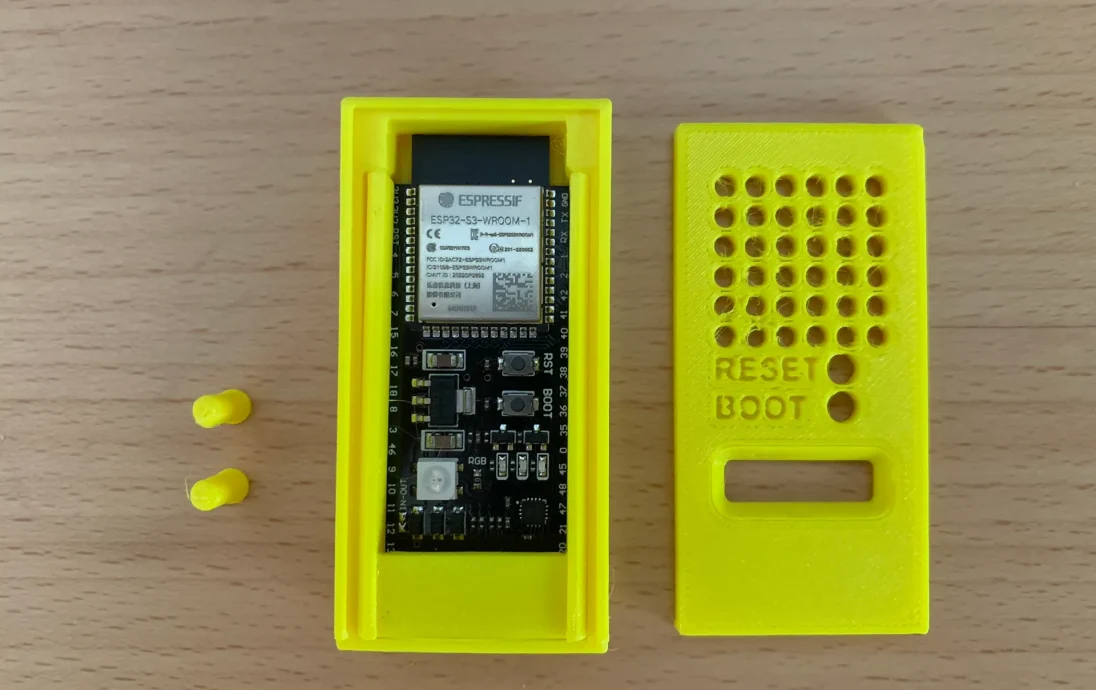

Этот комплект для разработки имеет два разъема USB-C без припаянных к плате контактов. Если на вашей плате уже припаяны контакты, измерьте длину и измените «Height_Pins» в модели Fusion 360. Крышка скользит снизу, допуски плотные; однако их, возможно, потребуется настроить для вашего принтера. Внутреннюю длину, ширину и высоту можно настроить с помощью параметров. Кнопки необходимо удерживать вверх при открывании и снятии крышки.

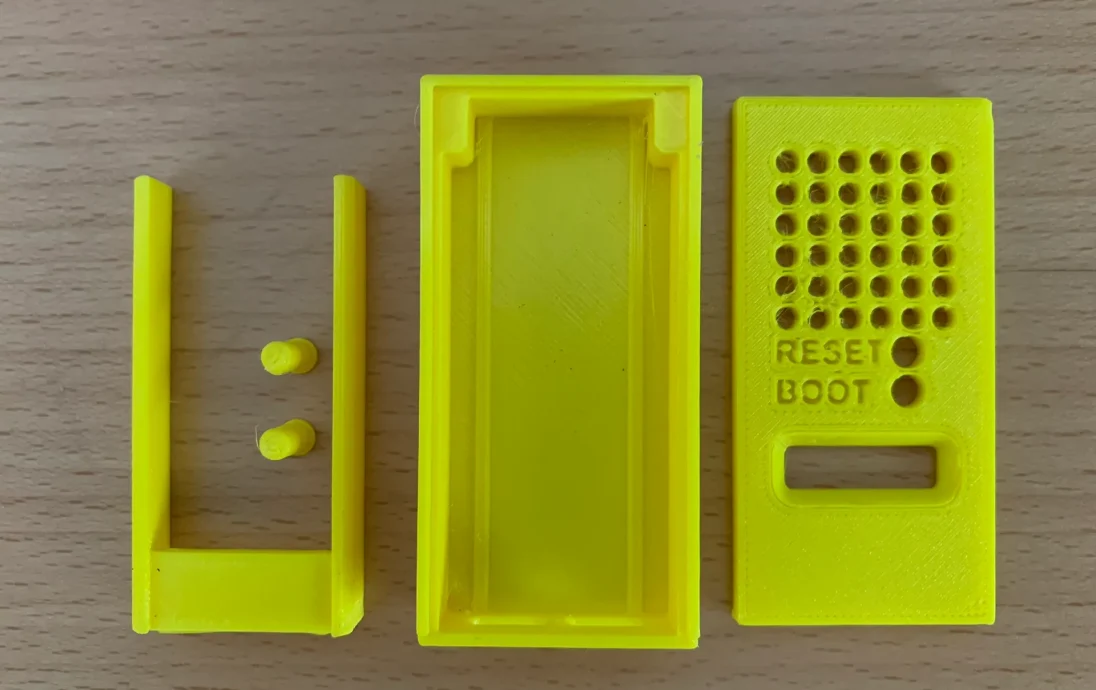

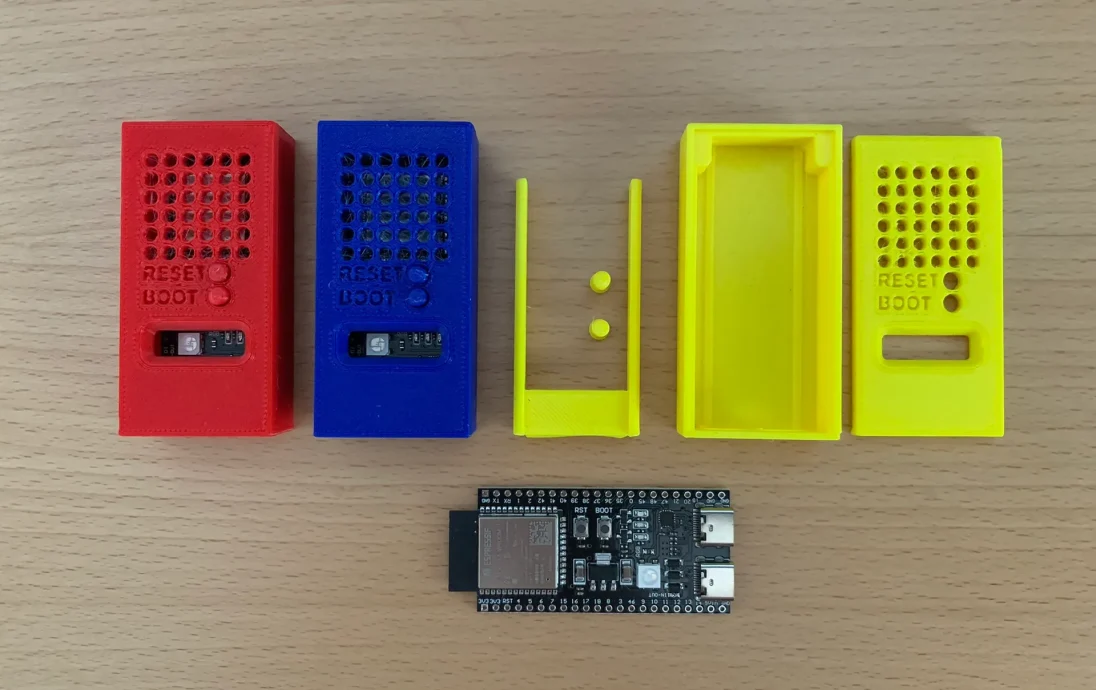

Некоторые детали опор окрашены и напечатаны PETG:

Кнопки. Никакого вспомогательного материала не требуется.

Внизу — поддержка только USB-отверстий, чтобы они не развалились.

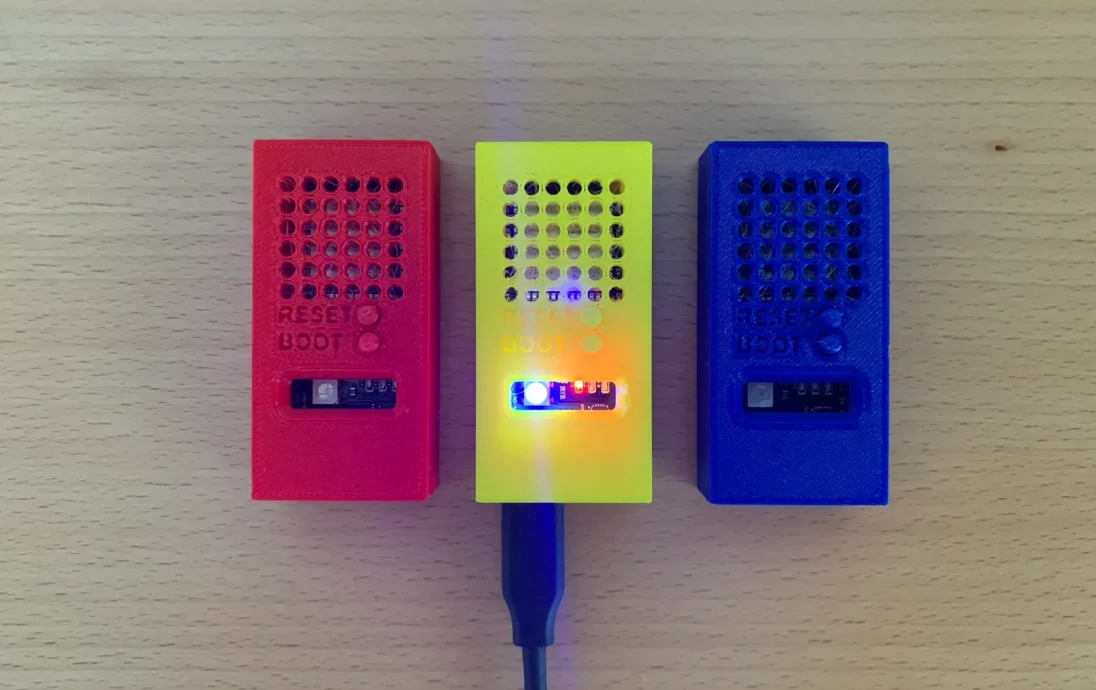

Сверху — печать лицевой стороной вниз с опорой только на отверстие для светодиода.

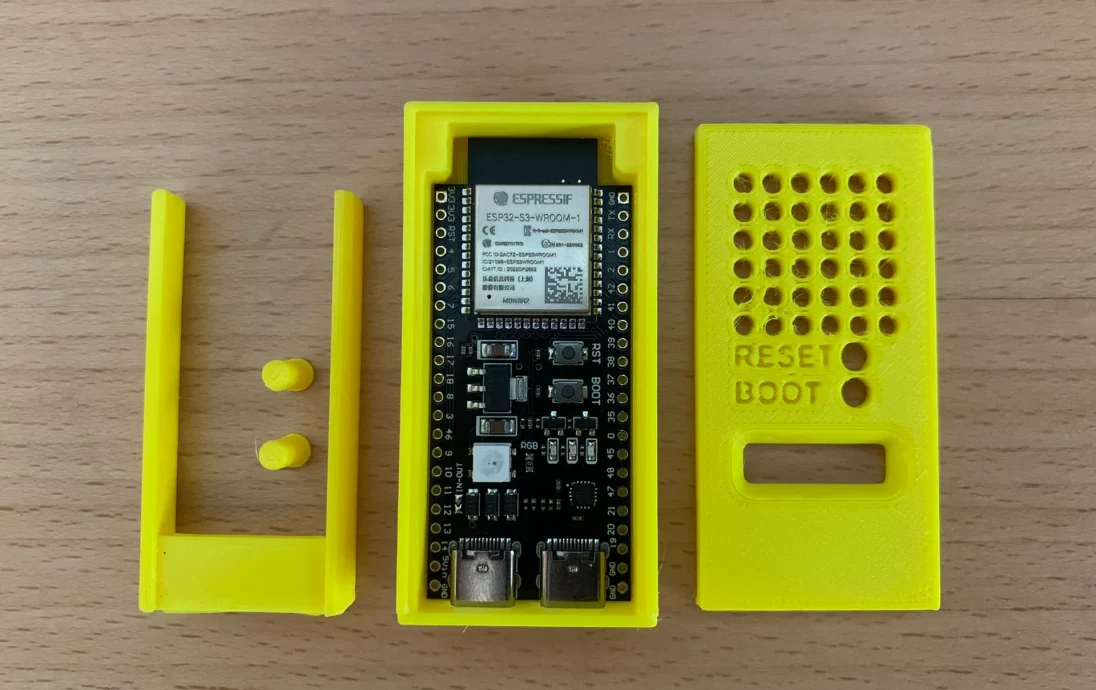

Вставка — под поперечиной использовалась опора. Деталь была напечатана лицевой стороной вверх, поэтому потребовалось больше материала; однако легче снять опоры снизу. Нижняя часть не будет мешать надеванию верхней части, если после удаления останутся остатки поддерживающего материала.

Для сборки корпуса не требуется клей или дополнительное оборудование.

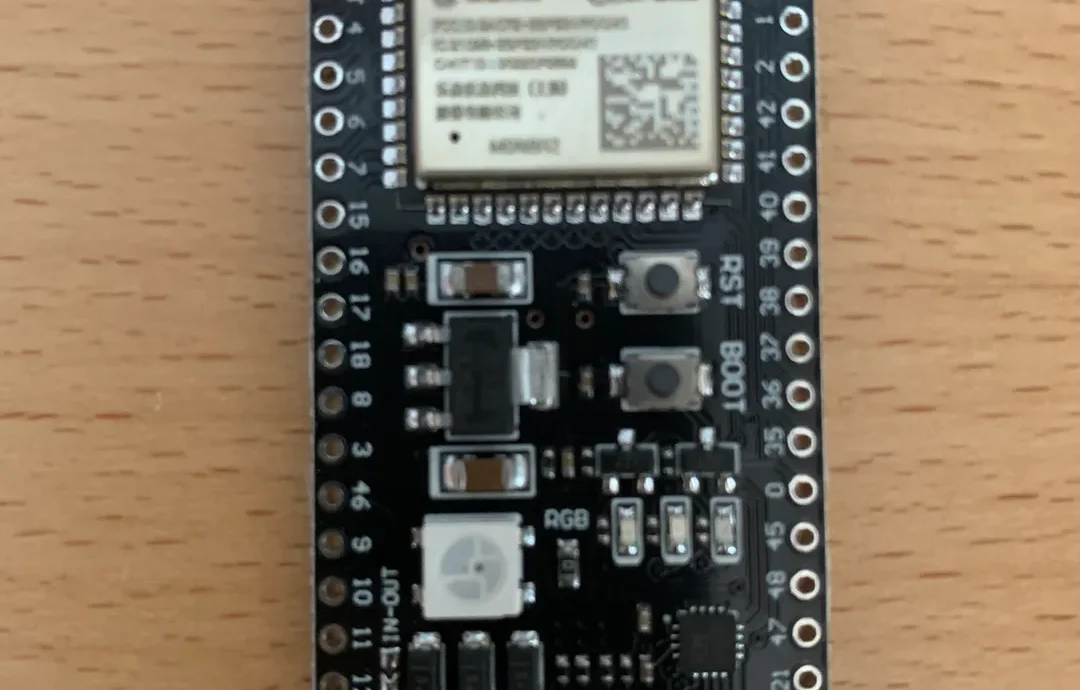

Примечание. Купленные мной платы ESP32 имеют ширину 28,10 мм. Расчетная внутренняя ширина модели составляет 28,3 мм. @Boymeetsmill сообщил, что его недавно купленные платы ESP32 имеют ширину 28,4 мм и не помещаются должным образом в его печатную модель. Возможно, вы захотите измерить свои платы и немного масштабировать модель, чтобы учесть любые производственные отклонения. Эта модель была разработана с учетом плотной посадки.

Альтернативный нижний STL-файл для разработчиков был предоставлен Cinntu, поэтому его можно было добавить в эту публикацию для использования другими.
