Обновление панели K40

Привет всем,
Это обновление панели K40.
Цель состоит в том, чтобы изменить исходную панель, заменив ее на панель из ПММА, полученную путем лазерной резки.

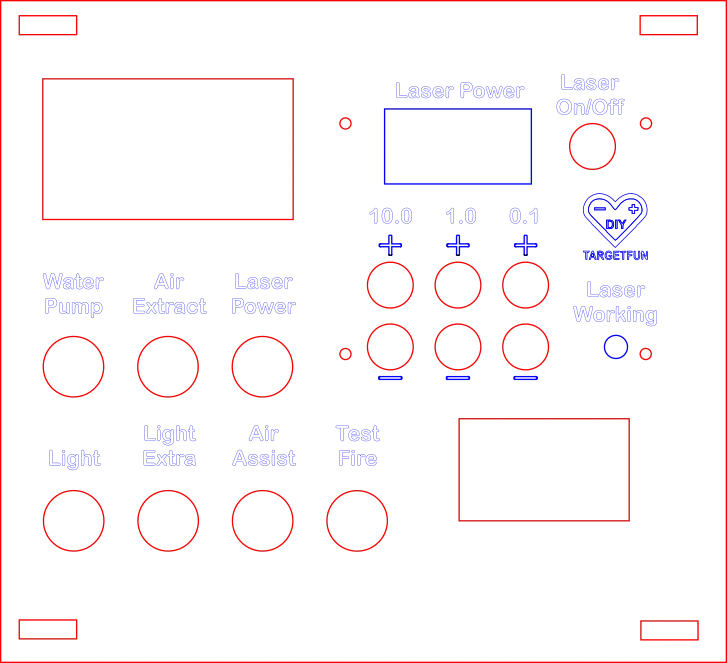

Прикреплен векторный файл в формате SVG, чтобы вы могли легко редактировать и вырезать его с помощью K40.
Панель сохраняет оригинальную цифровую панель на наноплате, за исключением тестового огня, который я переместил, припаяв 2 кабеля от наноплаты к специальной кнопке на панели.

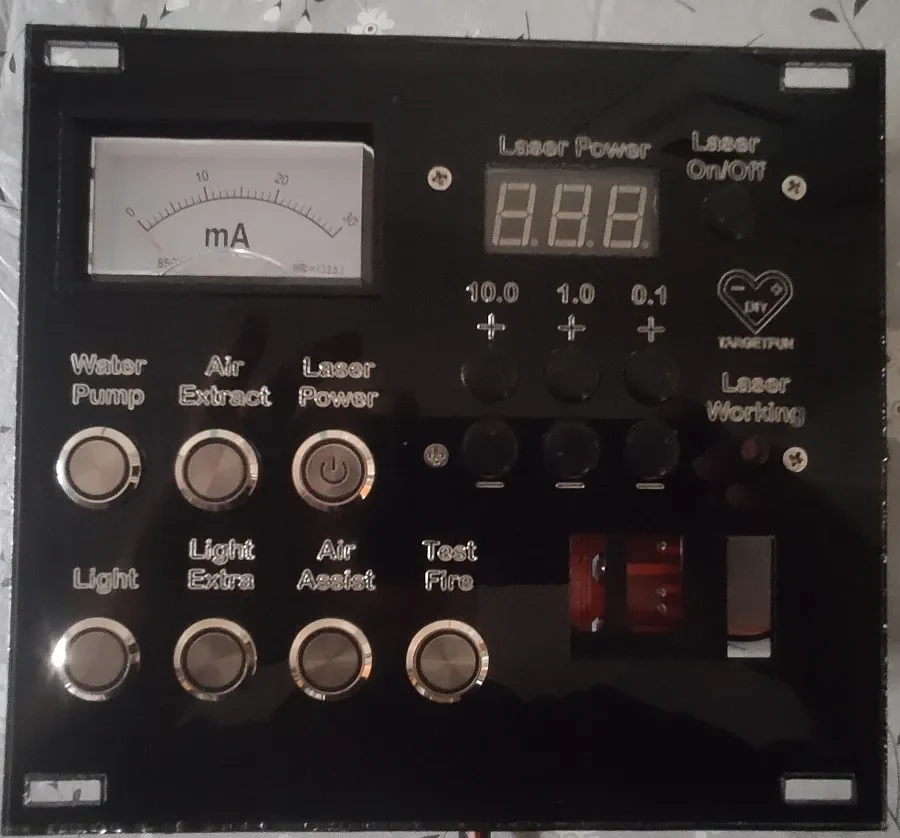

Также предусмотрено место для размещения амперометра со стандартным монтажом на панели:

https://it.aliexpress.com/item/33039635263.html?spm=a2g0o.order_list.0.0.1ae33696jTmpy1&gatewayAdapt=glo2ita

и цифровой термометр.

https://amzn.to/41VDcEy

Кнопки водяного насоса, вытяжки воздуха, мощности лазера, освещения, дополнительного освещения и подачи воздуха, а также специальный лазерный тест завершают дизайн.

Еще я покрасил, замаскировав индикатор мощности лазера и окошки красной подсветки, чтобы они были прозрачными и не разрезались.
Когда окна были замаскированы, я сначала использовал грунтовку, а затем черную краску на задней стороне панели, гравировал и вырезал на противоположной стороне (возможно, вам придется перевернуть дизайн, выбрать элементы для гравировки или резки и т. д.).

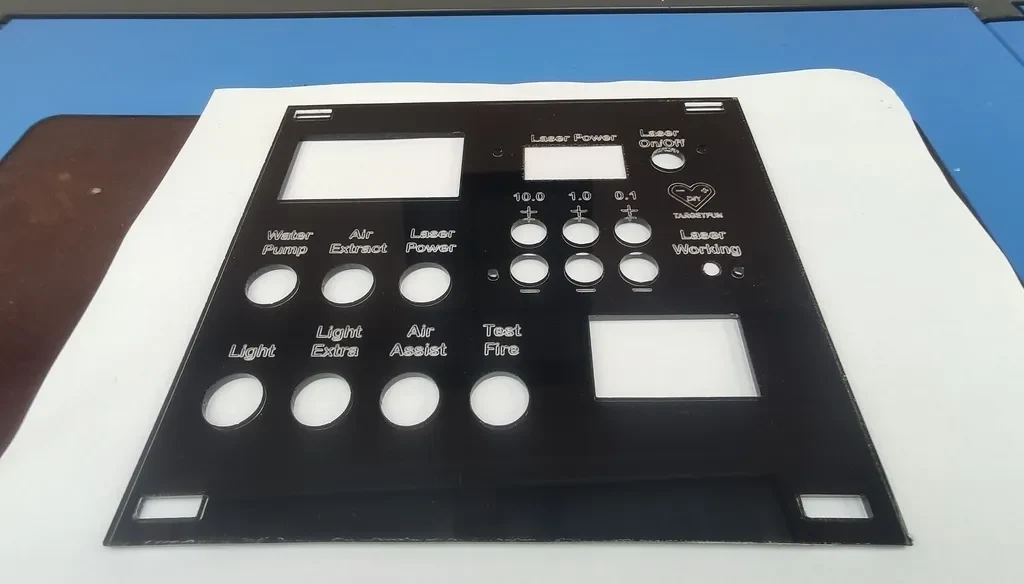

Наконец-то я получил прозрачную черную панель с прозрачными окнами и наклейками, готовую к установке.

Отверстия предназначены для переключателей 16 мм.

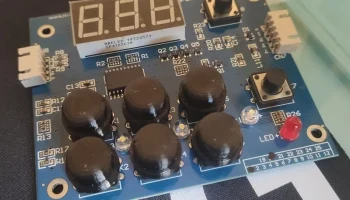

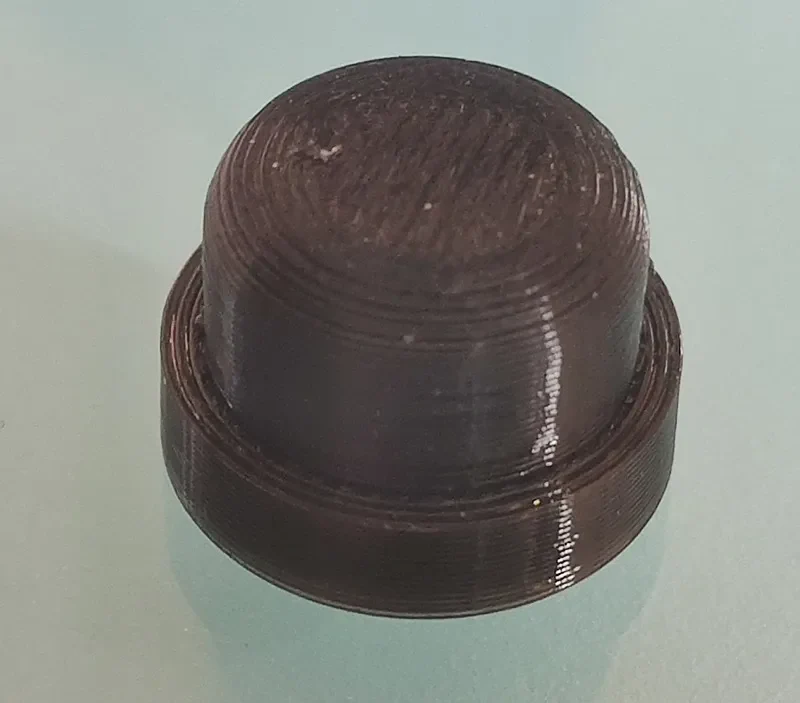

Кнопки для цифровой панели можно сделать из колпачков ТПУ на 3D-принтере.

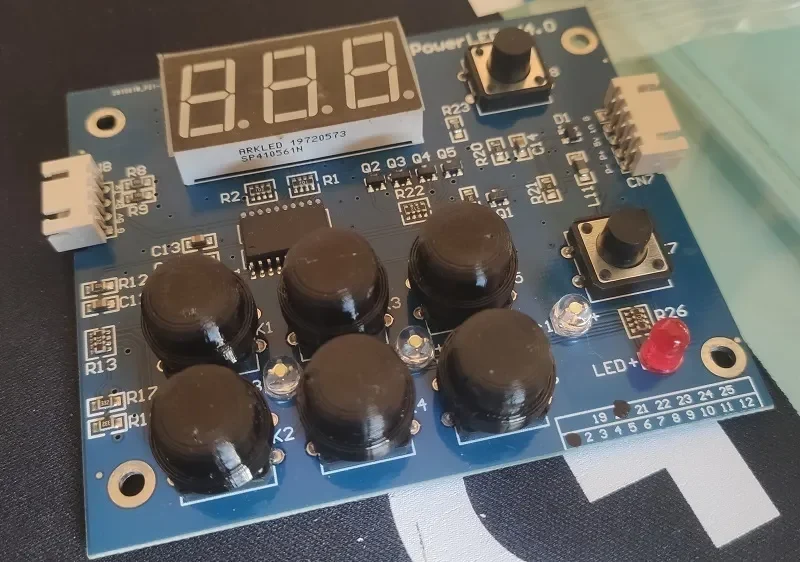

Я сделал несколько штук для использования с 9-миллиметровыми разделителями между панелью и наноплатой.

Это задумано как стартовая работа для вашей личной версии панели.

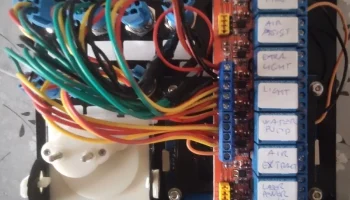

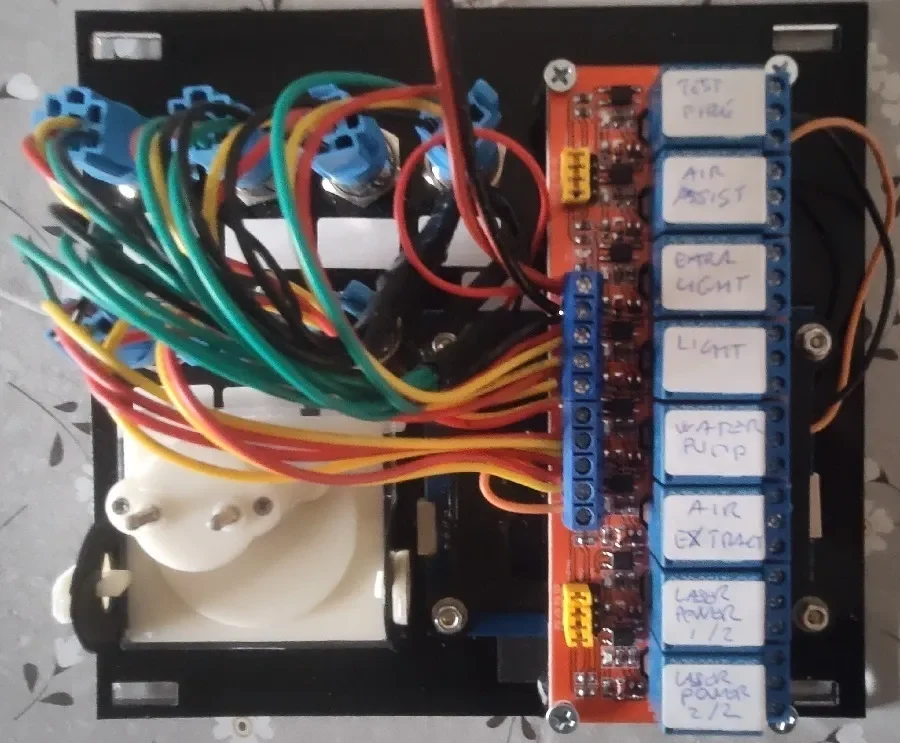

Добавлена ​​оп��ра для установки сверху нано-платы для удержания платы с 8 реле, как показано на прикрепленной фотографии.

8 релейная плата:
https://s.click.aliexpress.com/e/_DBLygFx

переключатель:
https://s.click.aliexpress.com/e/_DEPwZBP

Подробная статья в блоге:
https://targetfundiy.it/index.php/2023/03/09/k40-panel-rebuild/

веселиться

Сандро

Оставайтесь с нами: www.targetfundiy.it
