Scan Tower: калибровка настроек вентилятора и температуры нити накала (Bambu X1/X1C/P1P или любой принтер)

Это еще одна калибровочная башня с несколькими тестами на производительность выступа/перемычки, а также с другими небольшими функциями, которые, как мне кажется, представляют собой распространенные случаи использования при детальной 3D-печати.

Одна из вещей, которую не могут сделать принтеры Bambu X1/X1C/P1P, — это автоматическая калибровка скорости вращения вентилятора для различных нитей. Температура и охлаждение, а также увеличение потока и давления важны для обеспечения хороших результатов печати, особенно для свесов и перекрытий, а также для нанизывания ниток.

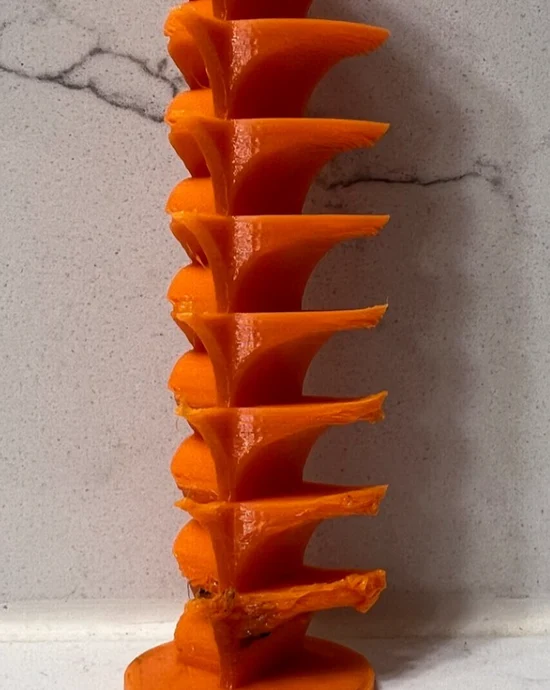

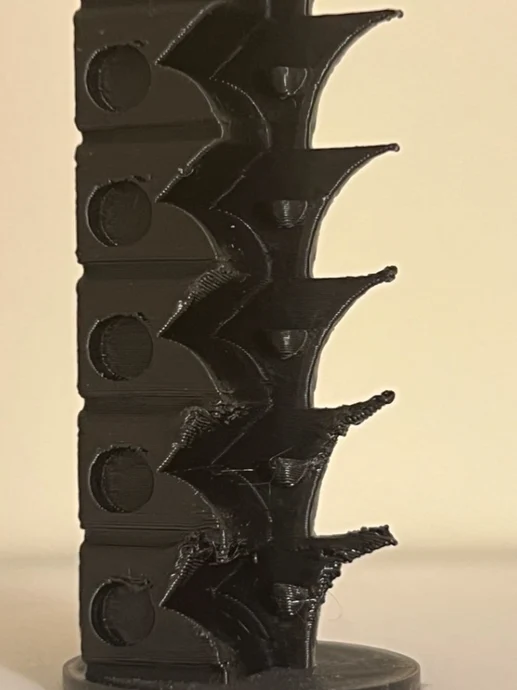

Эта модель тестирует изогнутые, прямые и тонкие свесы в разных ориентациях и многократно печатает модель на разной высоте. У меня есть для вас предварительно нарезанные файлы 3MF «Вентилятор» и «Температура», но вы можете «сканировать» любую переменную печати, которую захотите, с интервалом 10 мм.

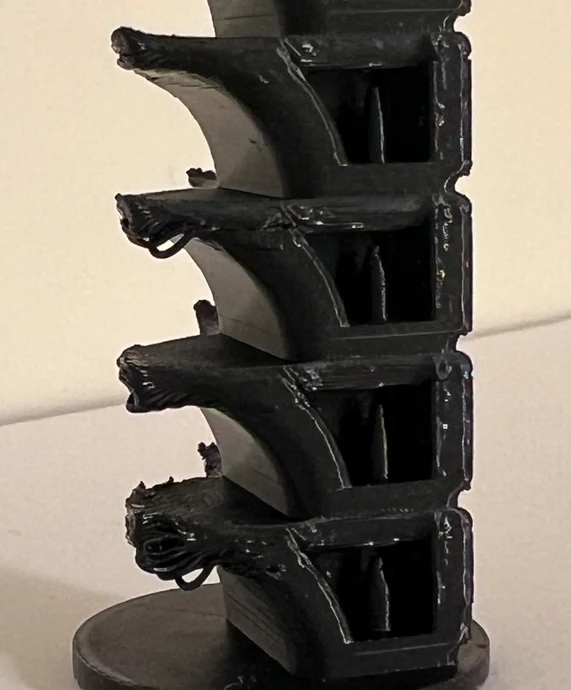

Эта модель испытывает самые сложные типы изогнутых свесов до 90%, а также мосты (вылет 100%). Он также печатает несколько небольших функций, чтобы убедиться, что вы случайно не переоптимизируете одну область производительности за счет другой.

Какой файл мне следует использовать?

Пользователи Bambu/SoftFever: (другие слайсеры см. ниже)

Примечание. В этих файлах предполагается, что вы используете X1C (машину, на которой я тестировал). Если вы используете X1, P1P или другой компьютер, вам нужно будет скопировать/вставить пользовательский код перед изменением слоя в копию профиля вашего компьютера, сохранить копию, а затем разрезать. См. инструкции по температуре ниже, чтобы узнать, где это найти.

Температура: 5xTempScan.3MF (Этот файл определяет 5 разных температур)
Скорость вентилятора: 10xFanScan.3MF (этот файл сканирует 10 различных скоростей)

Если вы используете другой слайсер или хотите другие размеры, файлы STEP и STL включены для 10x, 5x, 1x и отдельных базовых и повторяющихся единиц.

Важные инструкции:

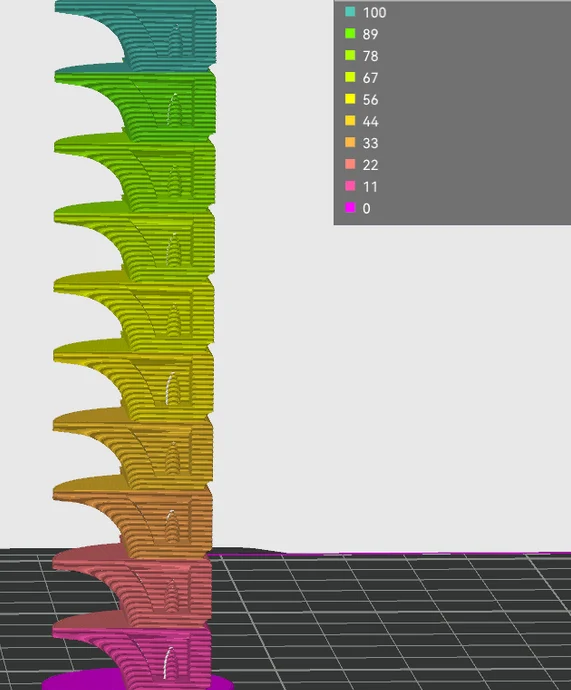

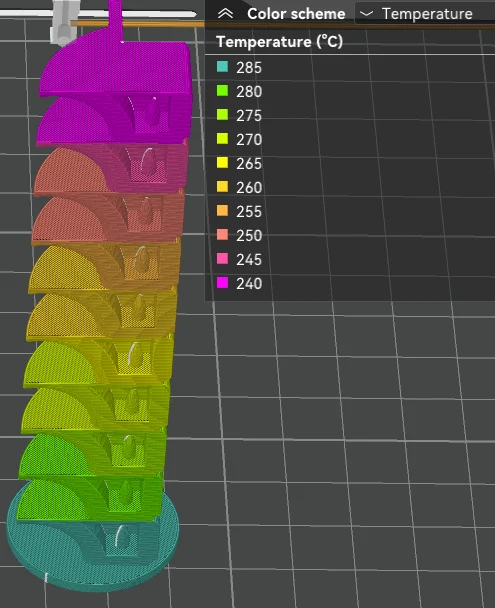

Очень важно убедиться, что вы сканируете именно ту переменную, которую вы считаете, проверив предварительный просмотр слайсера (отображение температуры или скорости вращения вентилятора). Кроме того, в моих файлах по умолчанию есть пресет для Overture PETG. Обязательно замените его на выбранную вами нить!

Для веерного сканирования очень важно временно изменить настройки охлаждения нити, чтобы не конфликтовать с настройками машины «до смены слоев», которые были настроены для вас в файлах 3MF! Чтобы избежать проблем, просто измените настройки нити, указав отсутствие охлаждения для первых 1000 слоев:

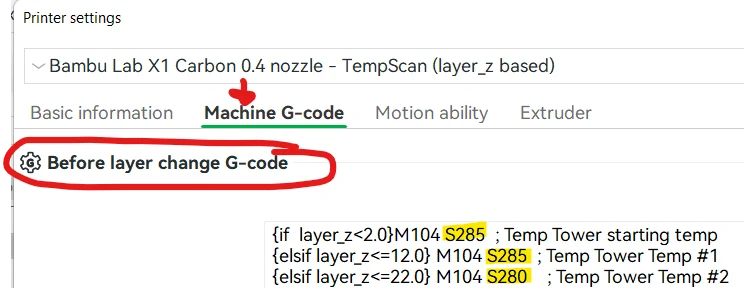

Для сканирования температуры вам нужно будет зайти в настройки GCODE машины и установить температуры, которые вы хотите сканировать. Нажмите здесь, чтобы открыть диалоговое окно, а затем найдите диалоговое окно G-кода «Перед изменением слоя» и измените температуру, которую вы хотите сканировать, а также начальную температуру (см. инструкции для других срезов):

Затем измените значения, выделенные желтым цветом:

PrusaSlicer/SuperSlicer/Другие пользователи:

Ребята, я предоста��ил вам файлы STL и STEP. Вам нужно будет настроить слайсер для сканирования нужной переменной, добавив в слайсер соответствующий «G-код перед изменением слоя». Вот шаблоны копирования и вставки для 5x температуры и 10x вентиляторных вышек:

Пример кода температуры:

{if layer_z<2.0}M104 S285; Начальная температура Temp Tower
{elsif Layer_z<=12.0} M104 S285; Температурная башня № 1
{elsif Layer_z<=22.0} M104 S280; Температура башни № 2
{elsif Layer_z<=32.0} M104 S275; Температурная башня № 3
{elsif Layer_z<=42.0} M104 S270; Температура башни № 4
{elsif Layer_z<=52.0} M104 S265; Температурная башня № 5
{конец}

Пример фан-кода:

{if layer_z<2.0}M106 S0; FanTest, этаж 1 (без вентилятора)
{elsif Layer_z<=12.0} M106 S26; FanTest, этаж 2 (10% фанатов)
{elsif Layer_z<=22.0} M106 S51; FanTest, этаж 3 (20% фанатов)
{elsif Layer_z<=32.0} M106 S77; FanTest, этаж 4 (30% фанатов)
{elsif Layer_z<=42.0} M106 S102; FanTest этаж 5 (40% фанатов)
{elsif Layer_z<=52.0} M106 S128; FanTest, этаж 6 (50% фанатов)
{elsif Layer_z<=62.0} M106 S153; FanTest, этаж 7 (60% фанатов)
{elsif Layer_z<=72.0} M106 S179; FanTest 8 этаж (70% фанатов)
{elsif Layer_z<=82.0} M106 S204; FanTest, этаж 9 (80% фанатов)
{elsif Layer_z<=92.0} M106 S230; FanTest 10 этаж (90% фанатов)
{elsif Layer_z<=102.0} M106 S255; Ф
