CaliCross: удобный инструмент для обеспечения точности размеров 3D-принтера

Что это делает
Помогает методично и повторяемо исправлять проблемы масштабирования печати XY вместо угадывания или грубого масштабирования всего объекта. Работает и для Z (хотя с принтерами FDM это, как правило, менее проблематично).

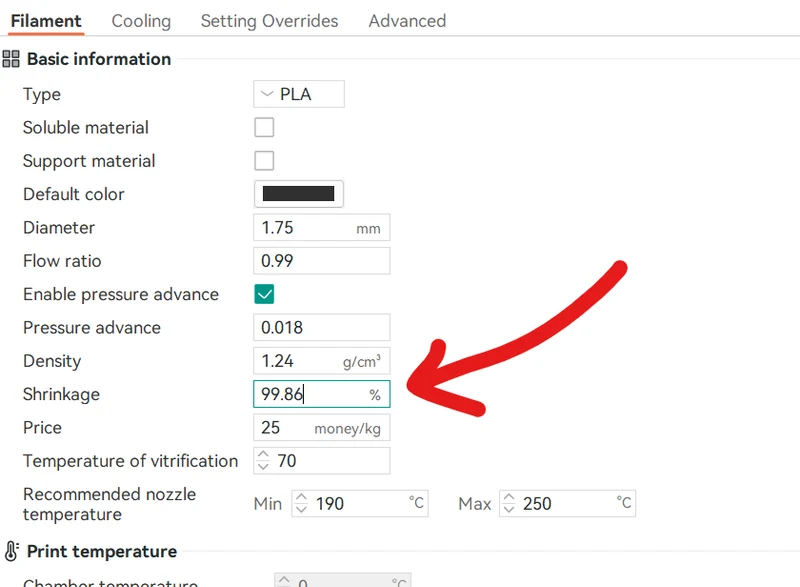

Дает вам простой способ рассчитать правильный % усадки XY в настройках OrcaSlicer для каждой нити:
Или, что то же самое, Scale % в PrusaSlicer (для каждого объекта):
Фон

Одним из наиболее важных аспектов калибровки является точность размеров ваших отпечатков. Это означает, что размеры ваших напечатанных объектов соответствуют размерам ваших 3D-моделей. Однако калибровка точности размеров может оказаться сложной задачей, а калибровочные кубы представляют собой отдельные инструменты грубого измерения, которые подвержены ошибкам измерения.

К счастью, современные слайсеры, такие как OrcaSlicer, дают нам спо��обы исправить распространенные проблемы с точностью размеров XY для данной нити (например, ABS/ASA) и принтера, не заморачиваясь с множителем/потоком экструзии (которые могут испортить качество поверхности) и не прибегая к другим уловкам.

Включенный лист Excel избавит вас от этой проблемы. Все, что вам нужно, это принтер и цифровой штангенциркуль!

Почему я сделал это
Мне нужен был способ ка��ибровки нити (и профиля печати/принтера), чтобы гарантировать, что то, что я напечатаю, будет максимально близко к тому, что я смоделировал, в основном в направлениях XY.
После настройки расхода моего принтера (множителя экструзии), температуры и других факторов у меня все еще оставались небольшие проблемы с масштабированием некоторых нитей. В основном это связано с характерной пластиковой усадкой, которая различна для каждого пластика.
Почему этот метод более точен, чем другие методы калибровки XY(Z):
Края скошены для устранения эффектов первого/последнего слоя.
Закругленные углы помогают избежать влияния выпуклостей углов на измерения.
По сравнению с калибровочным кубом, прилагаемый лист Excel анализирует разницу в длине идеальных и напечатанных измерений, а не общую длину. Это уменьшает влияние некоторых эффектов, которые могут исказить калибровку, таких как z-колебание и чрезмерное выдавливание.
Он использует весь диапазон, доступный для типичных штангенциркулей (150 мм), уменьшая влияние случайных эффектов на небольшие измерения.

Как это использовать

Для заданной комбинации нити + принтера + профиля процесса печати:

Сначала откалибруйте температуру вашей нити, предел объемного расхода, расход (также известный как множитель экструзии), значения опережения давления и другие подобные настройки. Для этого существует множество руководств и инструментов. Важно сделать это в первую очередь, так как вы не хотите, чтобы калибровка была сброшена позже, когда вы измените один из них.

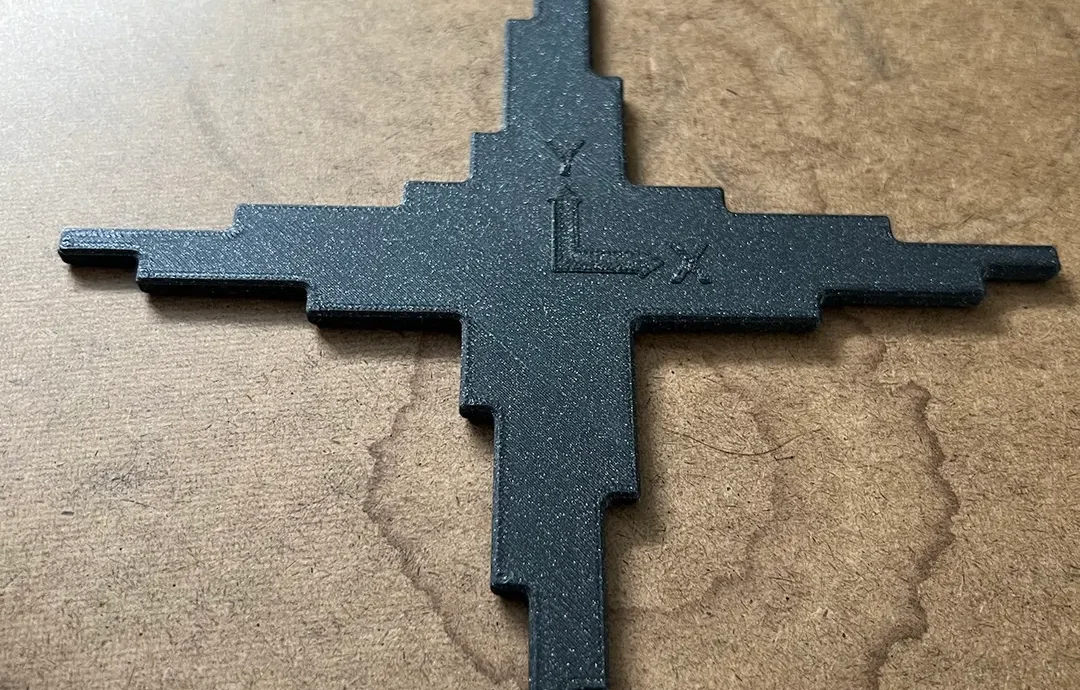

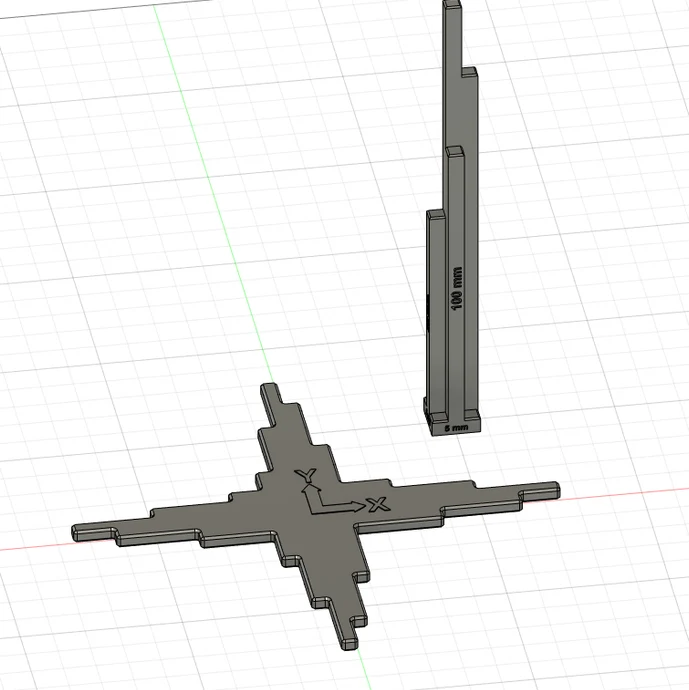

Распечатайте соответствующий калибровочный объект (крест XY для XY или башня Z для Z). Подождите, пока деталь полностью остынет, прежде чем снимать ее и проводить измерения, чтобы ��олучить точные результаты.

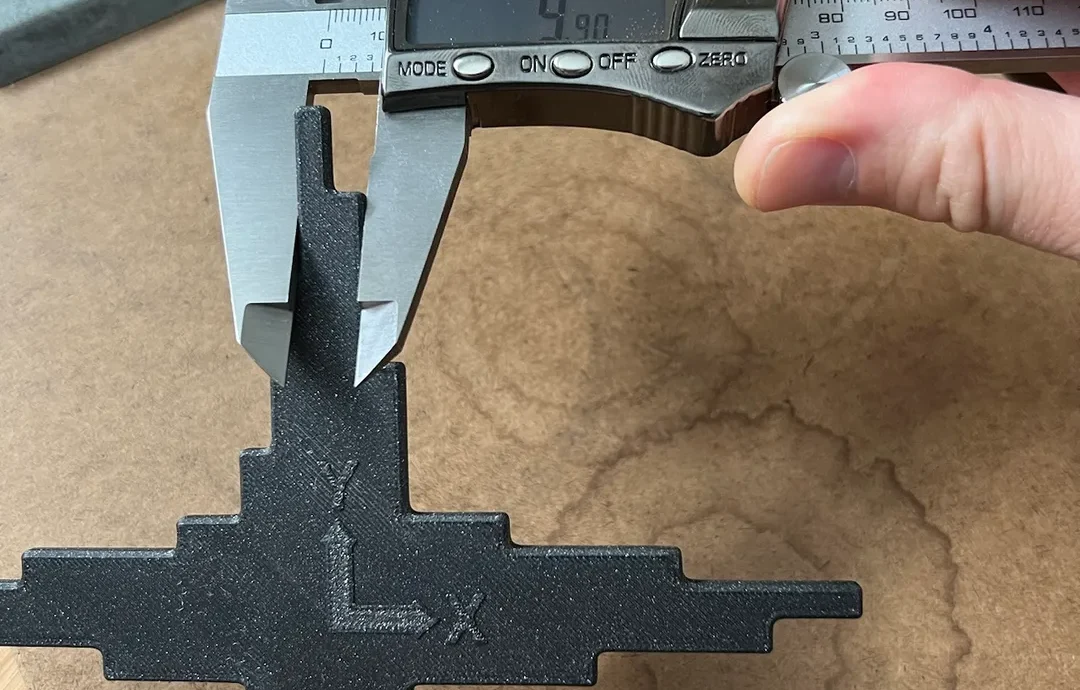

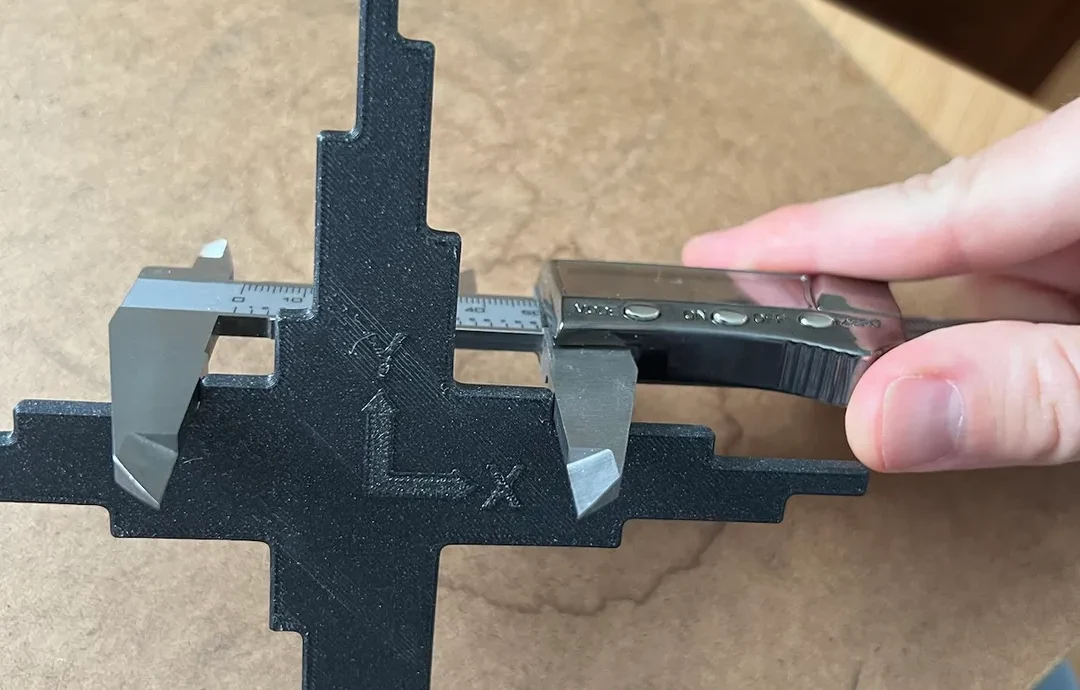

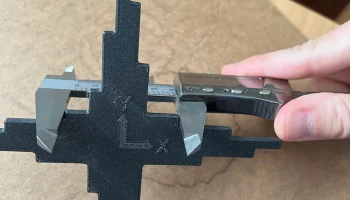

Измерьте плоские поверхности, указанные в прилагаемом листе Excel, с помощью цифрового штангенциркуля. В идеале для измерения используйте широкие толстые части штангенциркуля, а не тонкие кончики, так как это будет более точно. Постарайтесь, чтобы во время измерения объект находился на одном уровне и был равномерно перпендикулярен штангенциркулю.

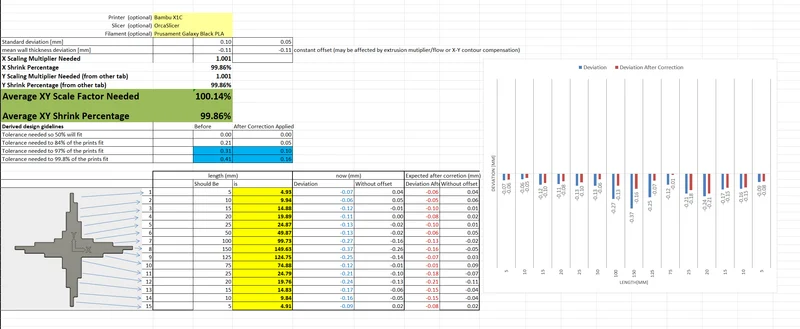

Введите значения в желтые строки таблицы для вкладок X+Y (или просто Z, если Z). Обратите внимание, что X+Y усредняются вместе, чтобы получить единое значение масштабирования, что обычно является подходящим. Если вы хотите, вы можете использовать отдельные значения масштабирования X и Y, предоставленные отдельно в вашей коррекции.
Используйте поправочный коэффициент (средний % сжатия для OrcaSlicer, масштабный коэффициент для PrusaSlicer при масштабировании объектов).
Примечания
Срезы различаются тем, как они позволяют это исправить. OrcaSlicer позволяет вам запомнить эту настройку для каждой нити, тогда как Prusaslicer заставляет вас масштабировать каждый объект на вкладке Plater (выберите объект, используйте инструмент масштабирования и введите коэффициенты масштабирования X/Y). OrcaSlicer предполагает, что масштабный коэффициент XY одинаков для X и Y, что обычно справедливо для современных принтеров.
Я использовал это на своем Bambu X1C, но теоретически это применимо к любому принтеру.
Обычно я не использую калибровку Z, так как большинство проблем с усадкой связаны с XY, а не с Z… но если вы
