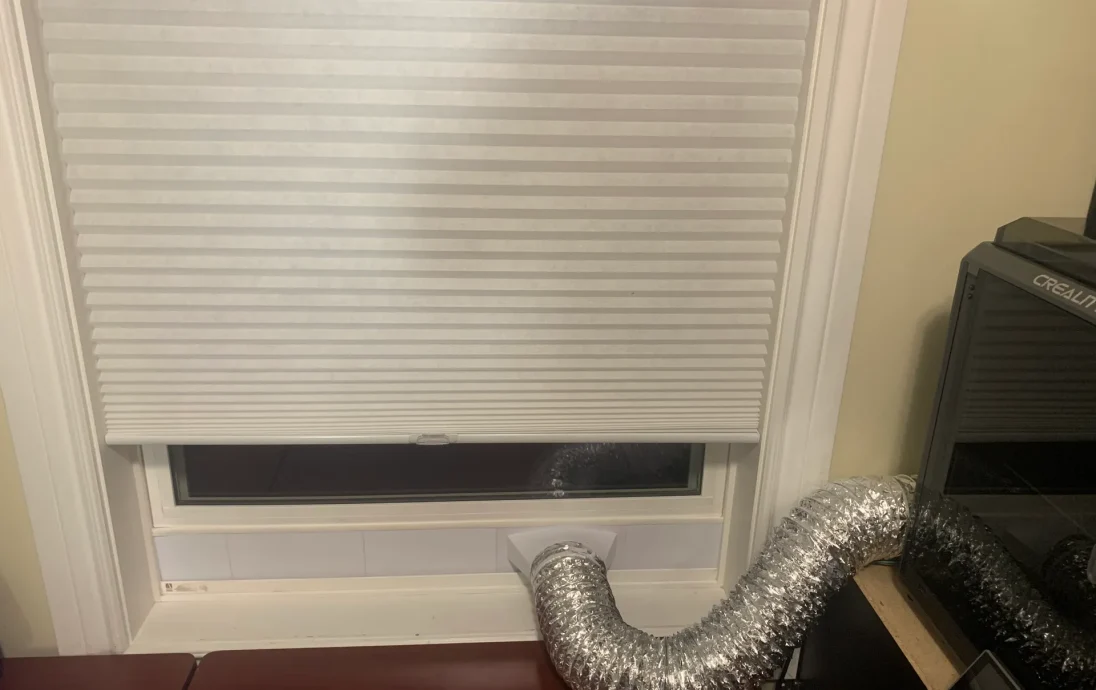

Уплотнение окна для 4-дюймового выхлопного канала

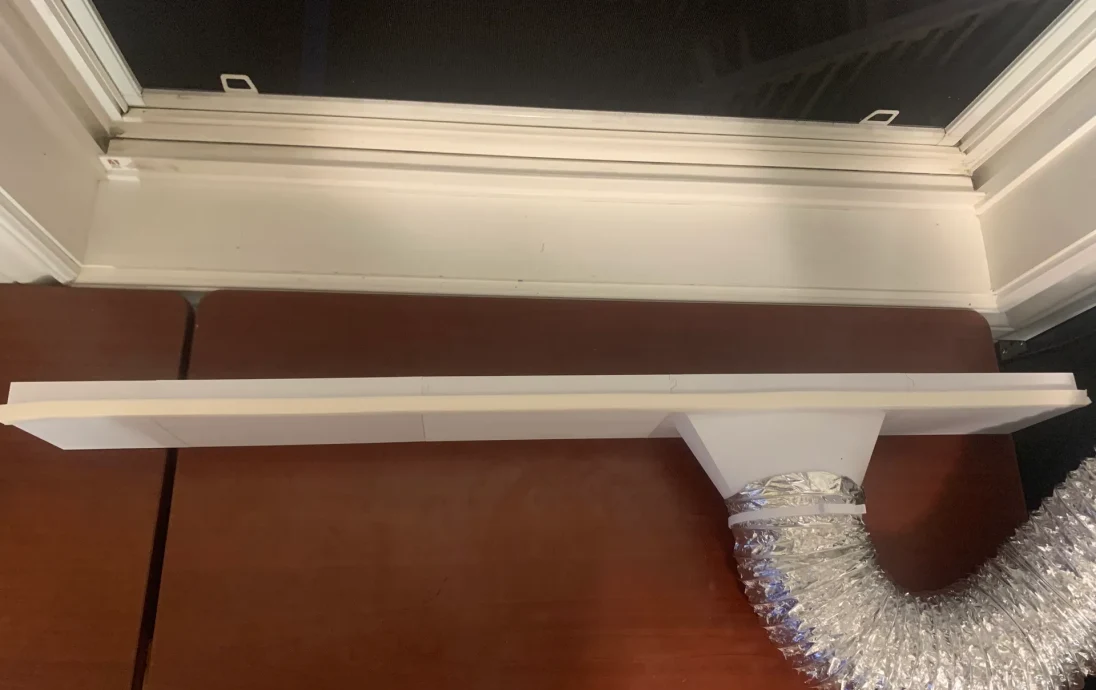

В модели используются соединяющиеся доски и вентиляционное отверстие. Замок представляет собой угловой «ласточкин хвост», который обеспечивает очень плотное уплотнение (более герметичное, чем обычный комплект оконных уплотнителей).

Блокировки моделируются без зазора. Скорее всего, вам придется сколотить детали (я это сделал). Это необходимо для лучшего уплотнения, чтобы можно было перемещать узел как единое целое, и поэтому его можно использовать в приложениях для вертикального уплотнения.

Я предлагаю распечатать два тестовых образца, чтобы посмотреть, нужно ли вам добавить зазоры для сборки в слайсере. Для этого предусмотрена небольшая модель. Возможно, вам придется настроить такие параметры, как компенсация слоновьей стопы. Вы также можете снизить общую скорость потока, чтобы обеспечить небольшой зазор. Если у вас возникнут проблемы, оставьте комментарий с предлагаемыми разрешениями.

Никакие опоры не нужны. Ласточкин хвост был расположен под углом так, чтобы вентиляционное отверстие можно было печатать плоской стороной вниз без подставок.

Два конца следует обрезать по размеру с помощью инструмента для резки в 3D-слайсере. Одна концевая часть должна иметь прорези, а другая — выступы. По сути, распечатайте необходимые полноразмерные отрезки, чтобы закрыть окно, измерьте, сколько вам нужно, и вырежьте две модели заполнителя (на противоположных концах), чтобы они соответствовали размеру вашего окна.

Я использовал два слоя по бокам и по три слоя сверху и снизу. Он ОЧЕНЬ силен при таких настройках. Возможно, вам удастся уменьшить количество слоев, но распечатайте пробную версию, чтобы убедиться, что выступы достаточно прочные. Для заполнения я использовал сетку с толщиной 10%.

Я предлагаю добавить гибкую оконную планку, особенно если ваша оконная рама изогнута, как у меня.

Наслаждаться
