Macro-Jack [обновление Clicky Rails] (7 июля 2022 г.)

Обновление: 07.07.2022. Хорошо, это большое событие! Все рельсы были обновлены, добавлены новые тактильные поверхности, и у каждой рельсы есть два варианта: стандартный со свободным вращением и кликабельный. Все рельсы повернуты, чтобы их было легче увидеть и отличить с первого взгляда при использовании средства 3D-просмотра. Варианты с щелчком имеют модифицированную канавку, поэтому, когда они останавливаются, они остаются в контакте с шестерней с достаточным трением, чтобы создать характерный "��елчок", когда зубья скользят мимо друг друга. Новые рельсы включают: Hemispheres, Deep Concave. Рельс Double Concave был изменен и стал более выраженным. По сути, теперь существует еще больше способов настроить Macro-Jack. Наслаждаться! (Скоро появятся рельсы размера A-Jack.)

Обновление: 29.06.2022. Расширен слот, чтобы упростить установку и извлечение щелкающего адаптера. Добавлена ​​новая версия крышки оси с канавками, облегчающими ее снятие. Скорректирован допуск траектории расположения направляющей, чтобы сделать срабатывание менее жестким при первом использовании.

Обновление: 27.06.2022. Слот сделан сквозным, чтобы щелкающий адаптер можно было легко вытолкнуть снизу с помощью отвертки.

Обновление: 26.06.2022. Добавлена ​​прорезь р��дом с задним отверстием баз Macro-Jack и A-Jack. Это сделано для облегчения использования моих новых кликабельных адаптеров, которые вы можете найти здесь.

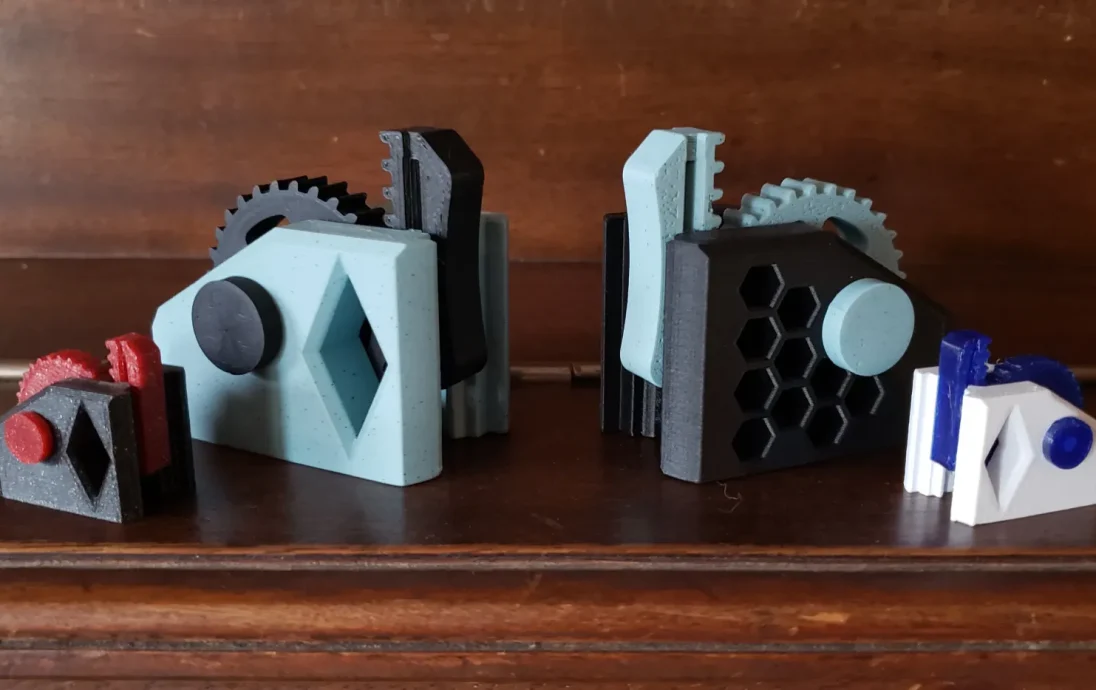

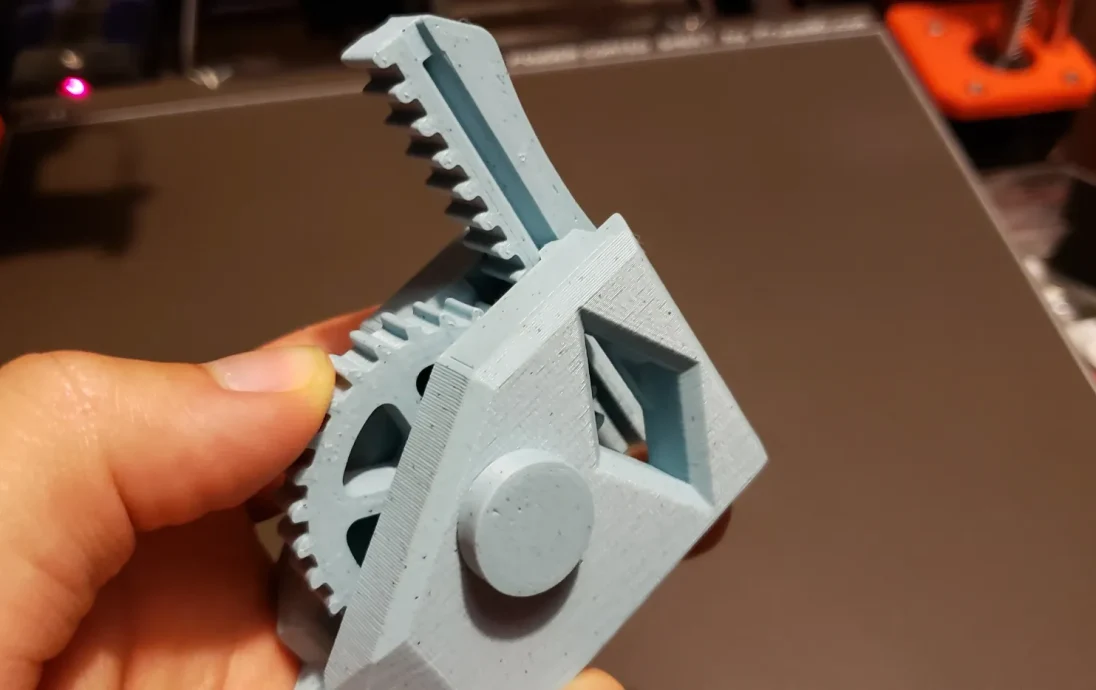

Macro-Jack, старший брат моей предыдущей версии Micro-Jack, с еще более сложной функциональностью! Моя идея заключалась в том, чтобы создать игрушку-непоседа, которая бы действовала и выглядела как миниатюрный автомобильный домкрат, и я очень доволен результатом.

В этой версии вы получаете более плавное срабатывание, лучшую посадку деталей, гораздо лучший захват и даже издает мягкий *щелчок*, когда вы полностью нажимаете на направляющую. Отверстие сзади позволяет повесить его на петлю или цепочку и повесить на сумку, рюкзак и т. д.

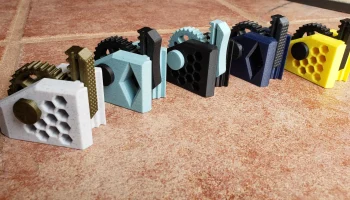

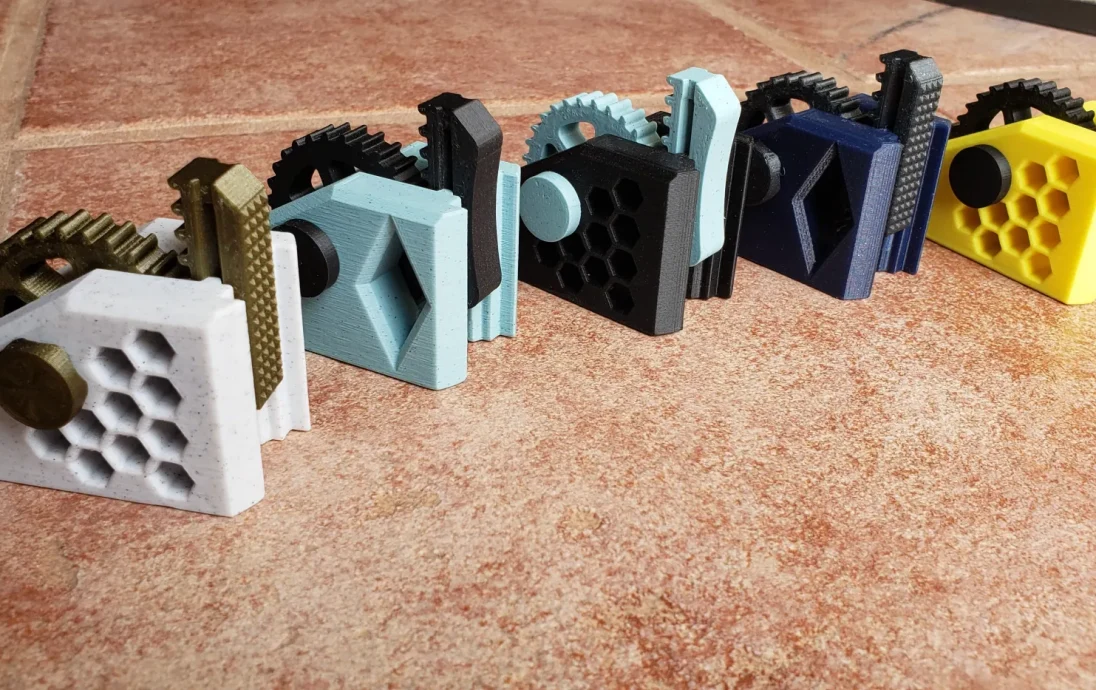

Более того, существуют разные тактильные варианты перил, поэтому их можно использовать как своего рода натирочный камень с различной текстурой. Также е��ть две версии основной базы; оригинальный с алмазным отверстием и новый с сотовыми отверстиями. Эти отверстия предназначены для того, чтобы вы могли видеть взаимодействие между шестерней и направляющей. Кроме того, они выглядят круто.

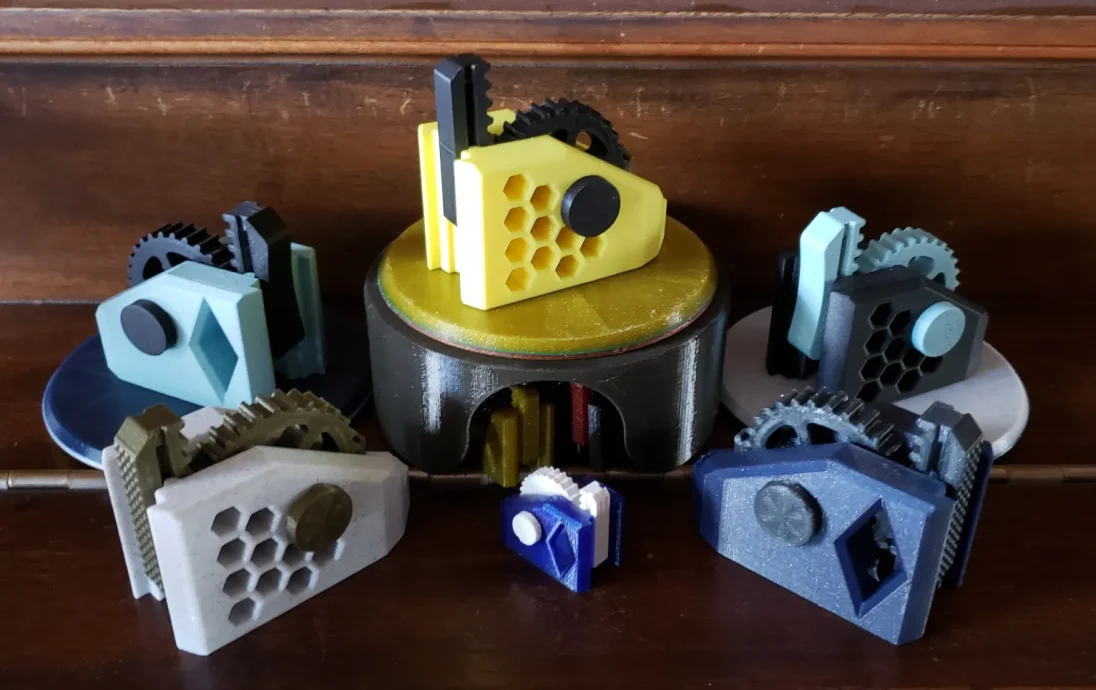

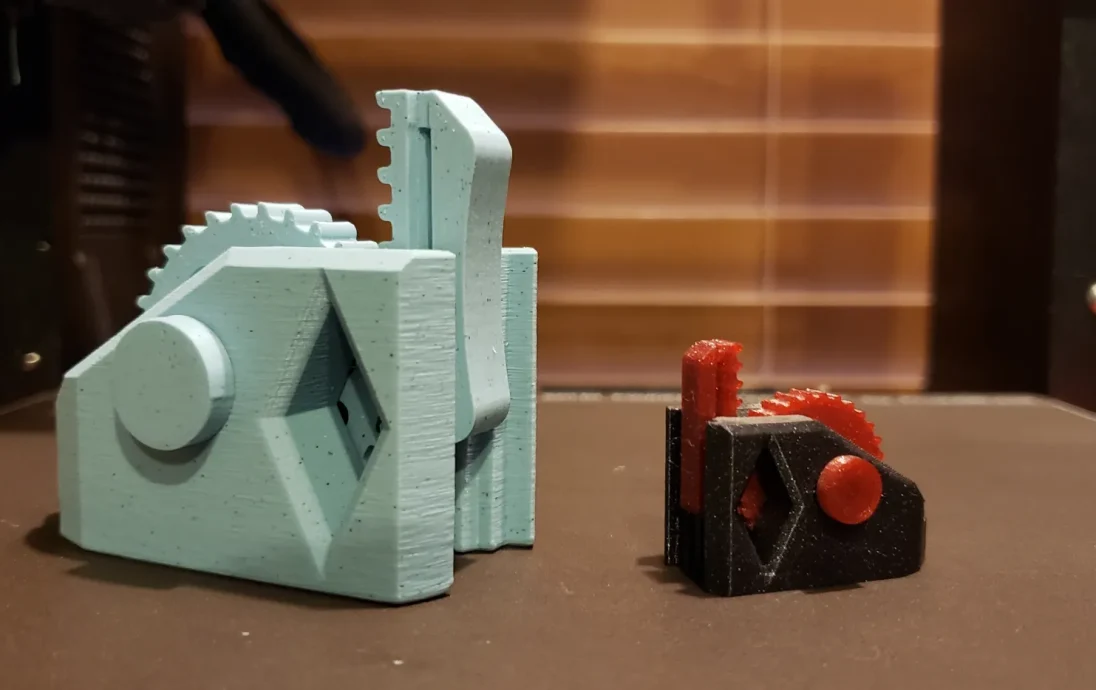

Я также включил версию, размером между Macro-Jack и Micro-Jack, которую я решил назвать Average Jack или для краткости A-Jack. Детали для Macro-Jack и A-Jack находятся в отдельных папках, а инструкции одинаковы.

Если у вас есть какие-либо предложения по модификациям, опубликуйте свои предложения и дайте мне знать. Инструкции и примечания приведены ниже. Пожалуйста, дайте мне знать, что вы думаете, и удачной печати!

Настройки печати

Высота слоя — 0,2 мм
Материал — PETG, PLA или другой.
Заполнение — 10-15% Гироид.
Периметры — 3
Узор верхней заливки — октаграмма-спираль
Нижний узор заливки — октаграмма-спираль
Поля — опционально (если вы боитесь, что детали прилипнут к кровати)

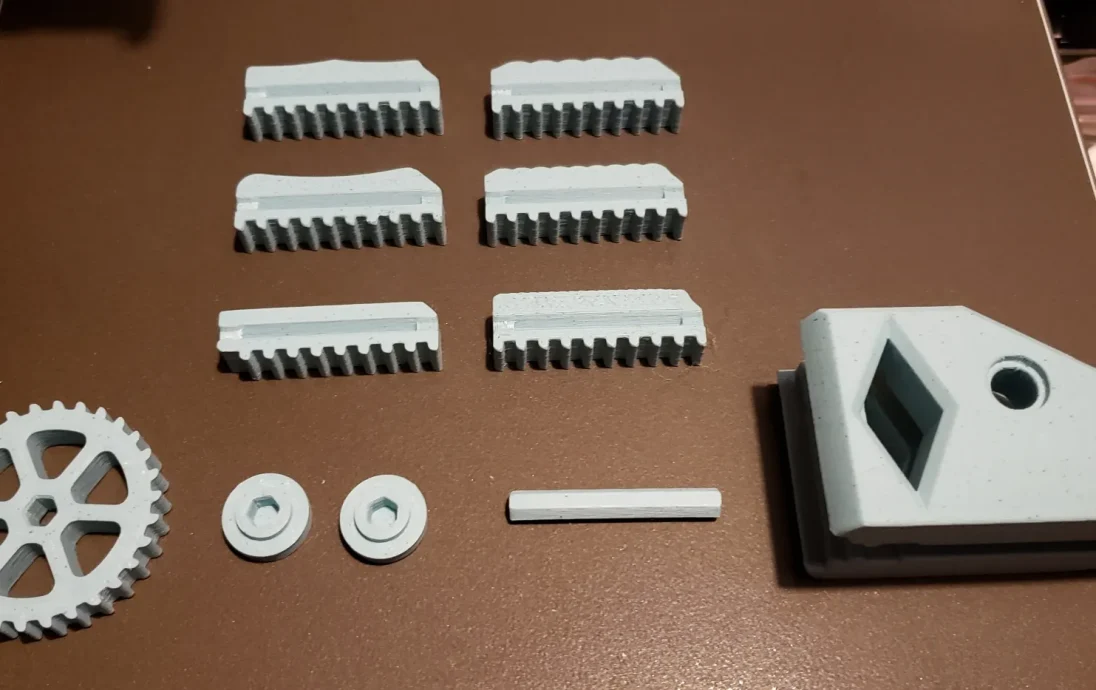

Детали, необходимые для одного Macro-Jack

1 основание (ромбовидная или сотовая огранка)
1 переда��а
1 шестигранная ось
2 колпака оси
1 или несколько направляющих (по умолчанию; маленькие, средние или большие тактильные; вогнутые 1 или 2)

Инструкции по сборке

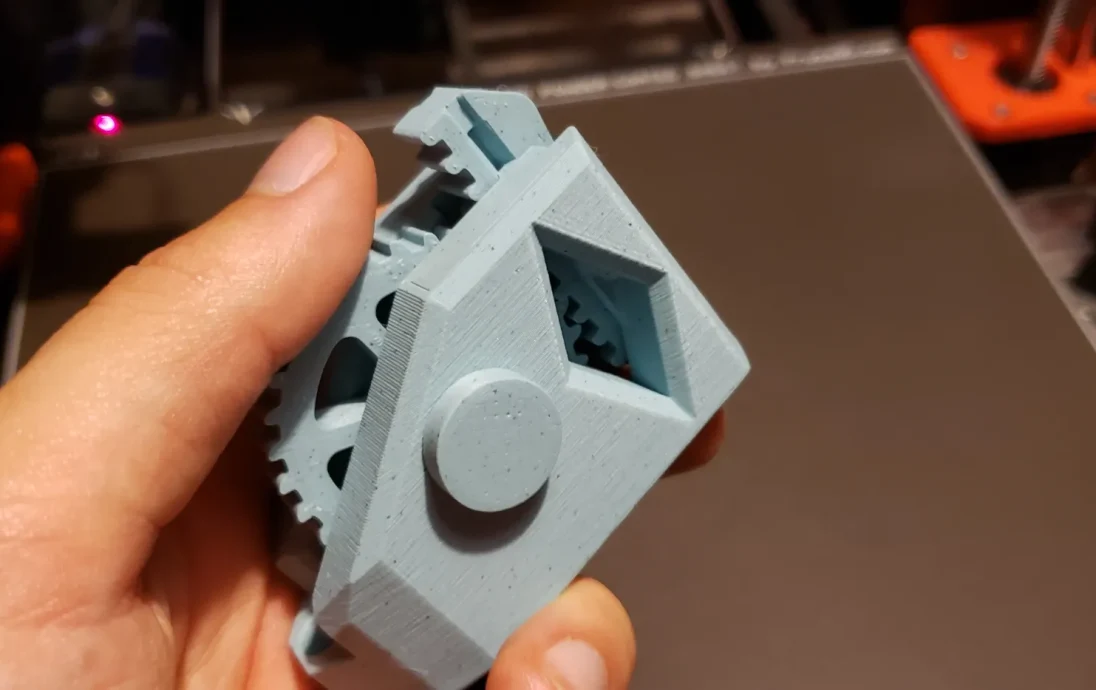

Вставьте шестерню в основание так, чтобы центральное отверстие шестерни было видно через отверстия в основании. Ориентация зубьев шестерни не имеет значения, я пробовал оба варианта. Единственная реальная разница заключается в том, что когда вы поворачиваете его большим пальцем, в одну сторону вы будете чувствовать себя более плавно, а в другую — острее.
Вставьте ось через основание и шестерню, она должна хорошо продавливаться. Убедитесь, что с обеих сторон отображается одинаковая сумма.
Наденьте колпачки оси на оба конца оси, они должны прилегать достаточно плотно. Если хотите, вы можете добавить несколько капель суперклея в каждую крышку, чтобы они надежно держались. Пожалуйста, убедитесь, что ваше снаряжение все еще может легко вращаться после надевания колпачков, прежде чем клей полностью застынет.

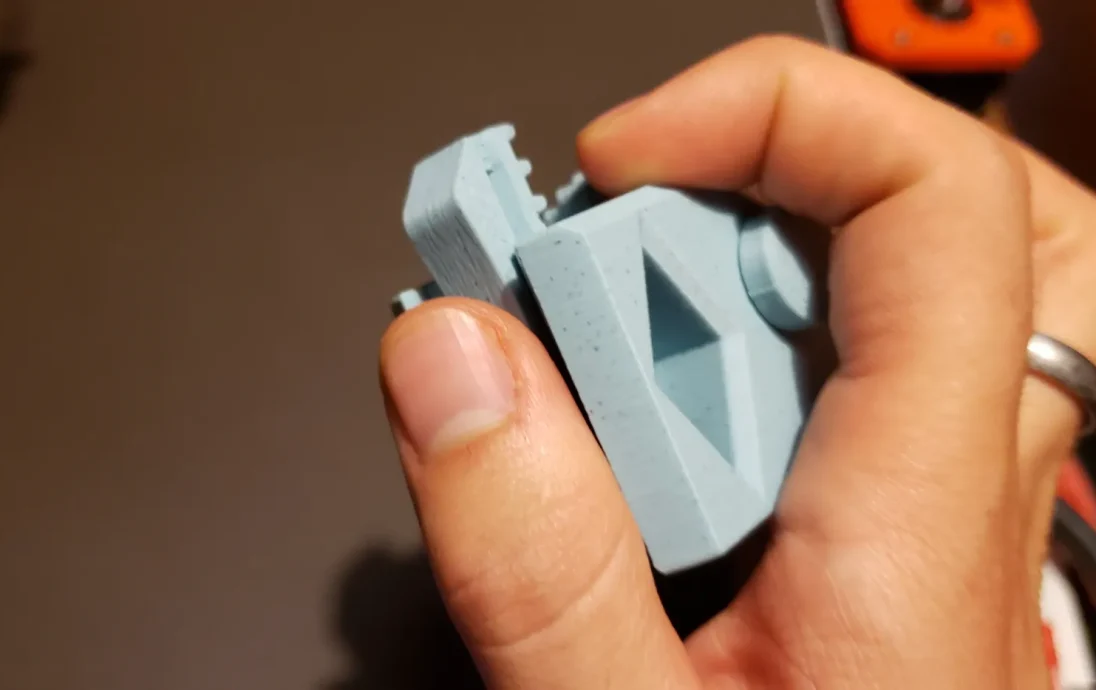

Вставьте одну из имеющихся направляющих в передний паз так, чтобы зубья были обращены к шестерне. Обратите внимание, что наклонная сторона направляющей должна быть обращена вверх. Есть две точки вверху.
