Ролики для сухих коробов IKEA - 3 катушки
Держите нить сухой во время печати.
Мы все знаем, как важно сохранять нить сухой, но доставать ее из пакета с застежкой-молнией очень сложно. Более того, во время печати нить подвергается воздействию воздуха. Нейлон и ПВА могут начать разрушаться в течение нескольких часов после воздействия.

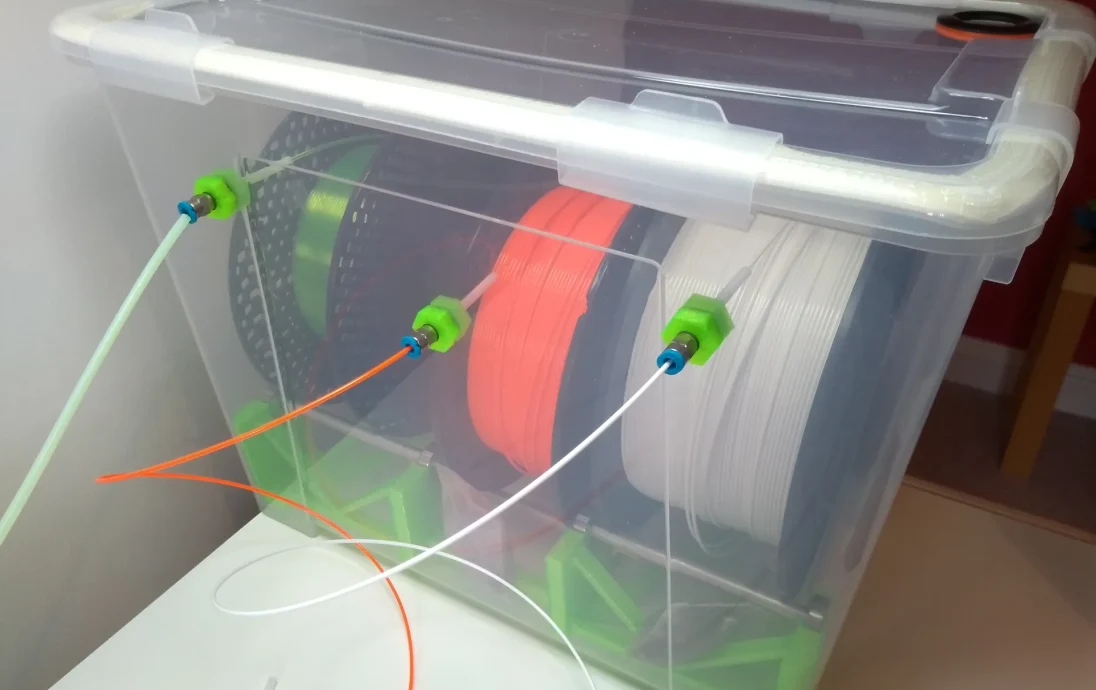

Эти ролики идеально помещаются в коробку IKEA (Samla 39x28x28 № 798.508.75). С помощью небольшого уплотнителя и зажимов для крышки вы можете печатать из сухой коробки.

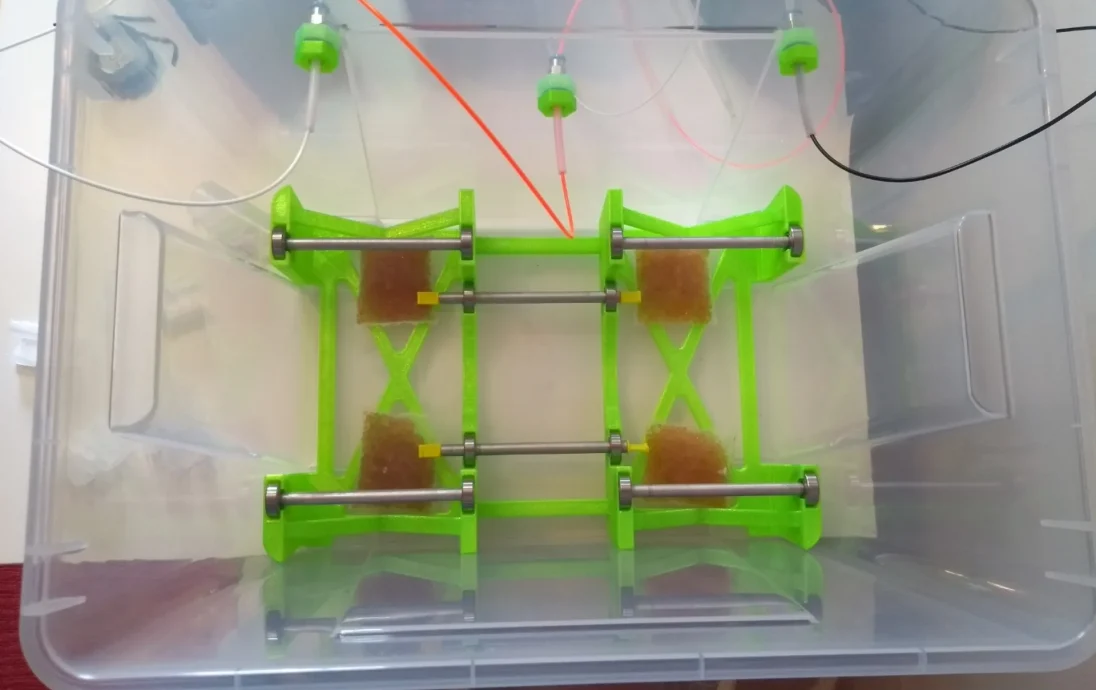

В этой версии с тремя катушками используются трубки и подшипники, входящие в комплект Prusa MMU2, и имеется место для двух катушек шириной 100 мм (таких же, как ролики MMU2) и одной шириной 86 мм (достаточно широкой для катушек Prusament шириной 70 мм).

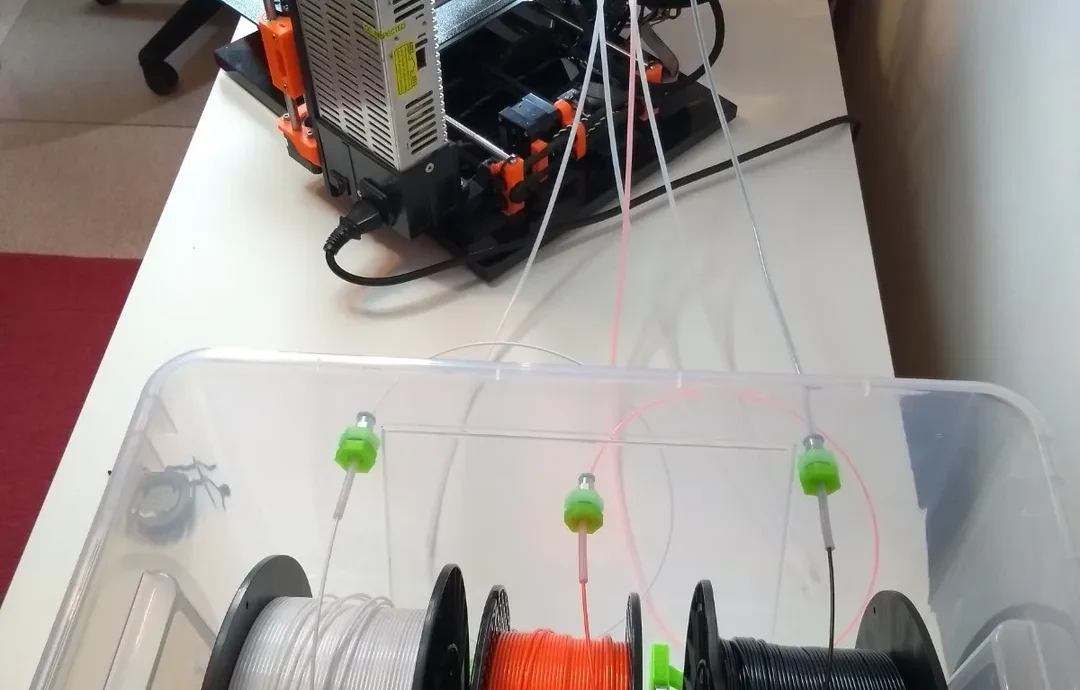

Существует два варианта винтов для сухого короба; винт Festo и винт из ПТФЭ. Первый имеет резьбу для ввинчивания соединителя Festo, а второй представляет собой отверстие диаметром 3 мм, через которое можно протолкнуть кусок трубки из ПТФЭ.
Распечатать инструкции
Я загрузил gcode (только потому, что Prusa, похоже, действительно этого хочет?) — вам нужно будет распечатать две копии (gcode включает в себя одну рамку и один соединитель). Плюс три винта Festo или винты из ПТФЭ (сквозные ПТФЭ) и три гайки.
Вам нужно будет купить:
Коробка ИКЕА (САМЛА 39х28х28мм №798.508.75).
2 замка-защелки IKEA SAMLA (№ 801.208.43). Разрежьте 2 из них пополам, чтобы их можно было использовать на концах коробки — чем плотнее, тем лучше.
Немного уплотнителей (пена или резина, а не кисть).
Цвет указывает на кремнеземный влагопоглотитель.

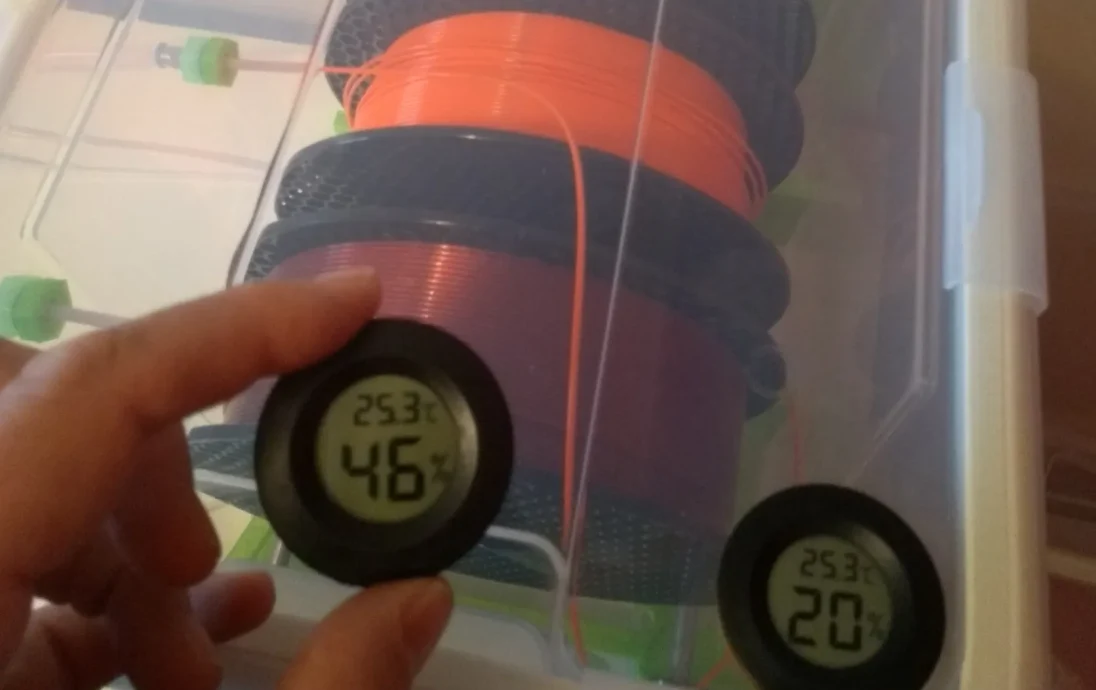

Ареометр (необязательно, но на eBay всего 1,50 фунта стерлингов)
Если вы не хотите использовать детали, поставляемые в комплекте с MMU2 (или вы просто используете сухой ящик для удобного хранения готовой к использованию нити), вам также понадобится:
12 подшипников 608 (8х22х7).
3 оси размером 120 x 8 мм (или просто распечатайте их).
3 муфты Festo (есть более дешевые модели, но убедитесь, что у них нет острых внутренних кромок, которые царапают нить).
Немного трубок из ПТФЭ или просто отрежьте несколько см от длинных трубок, входящих в комплект поставки MMU.
Примечание. Я попытался прикрепить трубки из ПТФЭ от MMU непосредственно к коробке, позволяя втягивающему механизму вдвинуться обратно в коробку. Это сработало, но я не могу обещать, что шлепающаяся нить не за что-нибудь зацепится. Я просто оставил нить реакции лежать на столе.
Для по��ноты картины я включил пару уплотнительных колец, которые использовал для ареометра.
Я загрузил свой дизайн Fusion 360, чтобы вы могли его редактировать. Я самоучка, поэтому прошу только конструктивную критику. :-)
Я также сделал безроликовую версию. Проверьте: https://www.printables.com/model/378085-rollerless-ikea-dry-box.
Если вы предпочитаете распечатать собственную сухую коробку на 5 катушек без контейнера для хранения Ikea, попробуйте:
https://www.printables.com/model/973513-1-piece-dry-box
