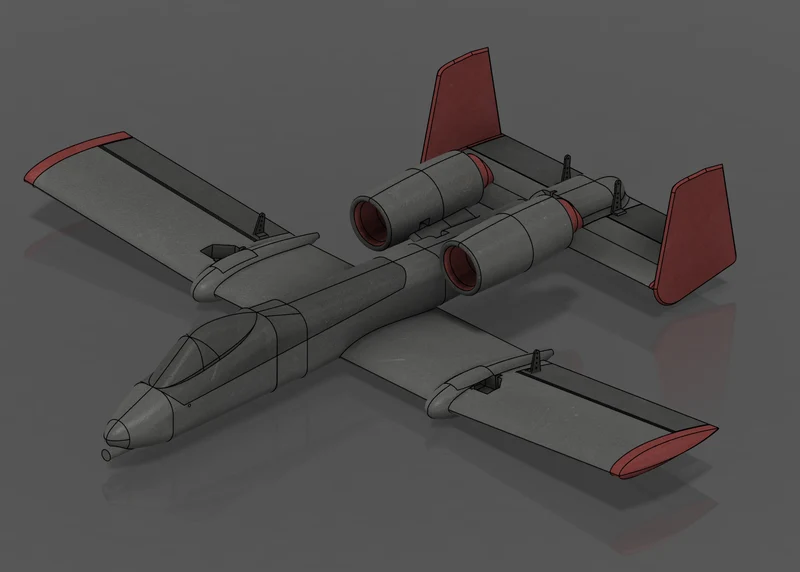

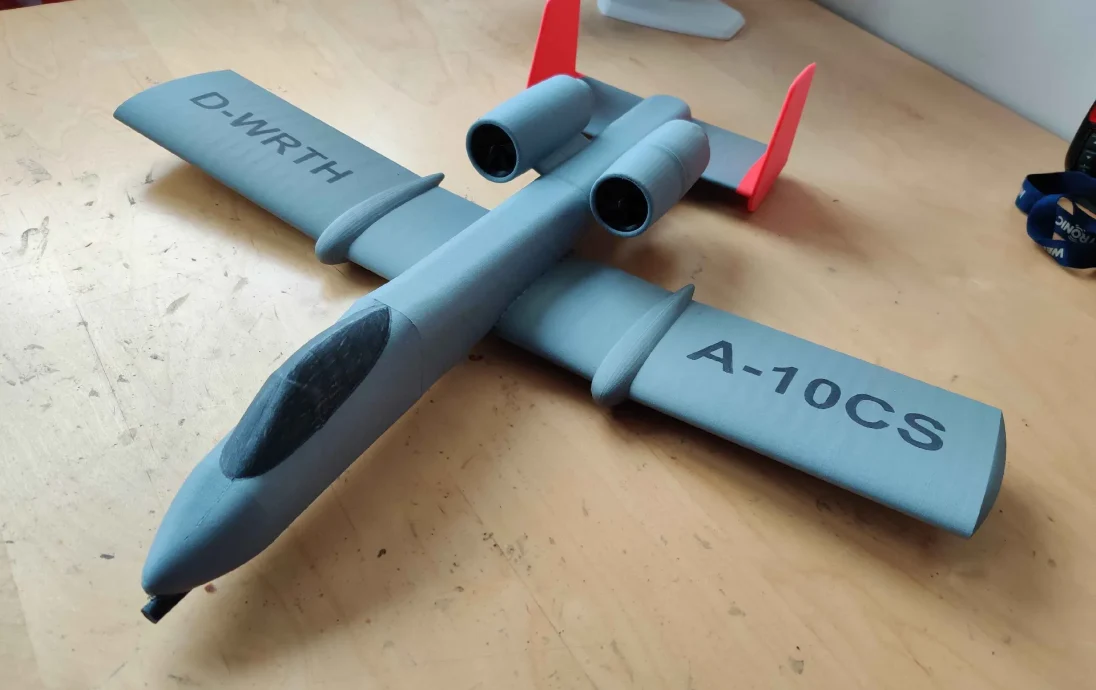

А-10КС | Полностью 3D-печатная двойная радиоуправляемая плос

!!! На момент загрузки я еще не летал на своем первом прототипе, в конструкцию могут быть внесены изменения по результатам испытательных полетов!!
Текущая линия тяги идентична реальному А-10 и приводит к моменту снижения тангажа при подаче мощности. испытательные полеты покажут, приемлем ли этот момент или его придется уменьшить путем изменения линии тяги. Я обновлю модель соответствующим образом, как только мои тестовые п��леты будут завершены.

Испытательные полеты запланированы на апрель/май 2025 года.

ОБНОВЛЕНИЕ Были предприняты попытки испытательных полетов. к сожалению, существует значительный момент снижения тангажа, что означает, что будет сделан редизайн. будет изменена линия тяги и конструкция руля высоты. после этого будет загружена обновленная версия.

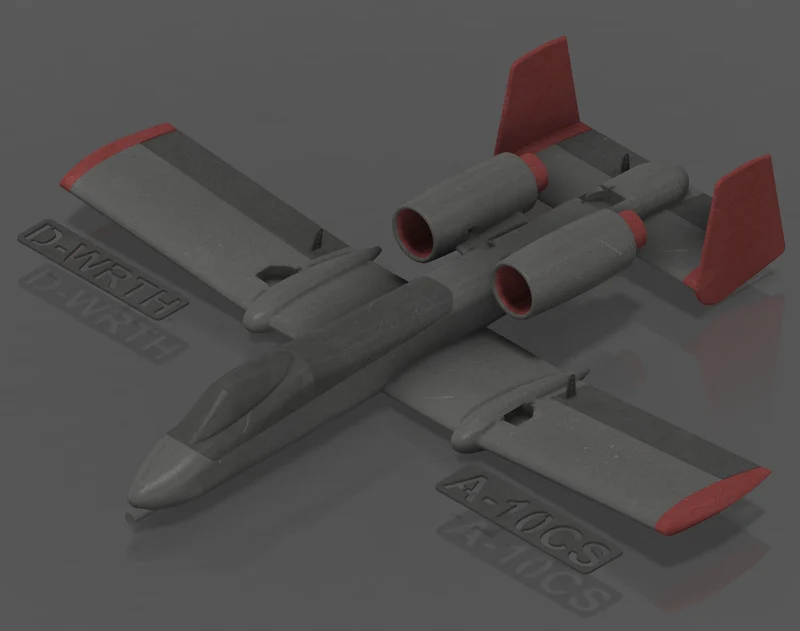

ОБНОВЛЕНИЕ 2. В этот список добавлена ​​бета-версия обновленного A-10 CS. на данный момент он НЕ ПРОВЕРЕН и, вероятно, подвергнется еще нескольким изменениям, прежде чем снова полетит. не стесняйтесь проверить это самостоятельно. но в настоящее время я не могу гарантировать, что это решит проблемы, поскольку я еще не проверял это...
Внесенные изменения:
— линия тяги перемещена с положительного угла на 3 градуса на отрицательный на 1,5 градуса.
— Выходное отверстие тяговой трубы изменено и теперь имеет небольшой наклон вверх.
— Размах крыла и руля высоты увеличен на 40 мм (это также влияет на требования к длине карбоновых стержней крыла и руля высоты)
— Профиль руля высоты изменен с NACA2412 на общий симметричный профиль, чтобы убрать триммер уменьшения тангажа из руля высоты.

Размах крыльев: 61 см
Длина: 57 см
Масштаб: ~1/29
Вес (включая электронику и батарею): ~380 г
Упор (4S LiPo): ~400 г

Эта модель предназначена для печати с помощью LW-PLA (например, ColorFabb).

Рекомендуемые настройки печати:

Сопло 230С-250С
Кровать 60С (первый слой) 40С-50С (остальные слои)
45%-55% расход
4%-5% заполнение гироида
1 стена, 2 верх/низ
Ширина линии 0,4 мм (0,5 мм для внешних стенок)
Сопло 0,4 мм
Скорость 25 мм/с-40 мм/с

Вес напечатанных деталей должен составлять около 165 г.

Для придания жесткости крыльям можно использовать дополнительный карбоновый стержень диаметром 4 мм и длиной 30 см.

В тягах контрольной поверхности используются карбоновые стержни диаметром 2 мм. (1х20см для рулей высоты, 2х19,5см для элеронов)

Для модели необходимы сервоприводы 3x9g, регуляторы скорости 2x20A и 4-канальный приемник.

Рекомендуемый размер аккумулятора: 4S 800-1000 мАч.

Рекомендуемые блоки EDF: 2 двигателя QX 30 мм QF1611 5000 кВ или 6000 кВ (https://www.aliexpress.com/item/1005005038980318.html)

Рекомендуемые ESC: вариант 2x 20 А (https://www.aliexpress.com/item/1005005496081939.html)

Детали крыла потребуют опор в районе выреза сервопривода. другие части можно печатать без подставок.
