Гибкая сетка из чешуи дракона
Создано KNINcustom · Пошаговое объяснение на моем канале YouTube
https://www.youtube.com/@KNIN_Custom
Описание
Это гибкая сетка в стиле чешуи дракона, полностью смоделированная с нуля в Fusion 360, вдохновленная существующей концепцией рисунка чешуи дракона.
Дизайн полностью оригинальный и создан во время видеоурока на YouTube, где я объясняю каждый шаг процесса.

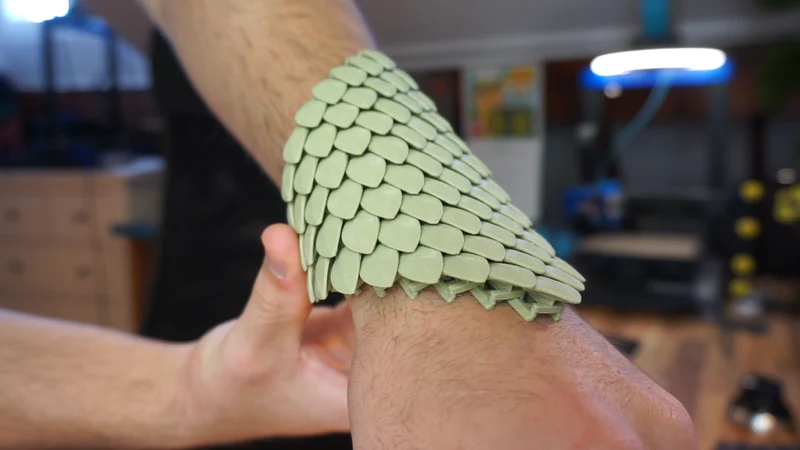

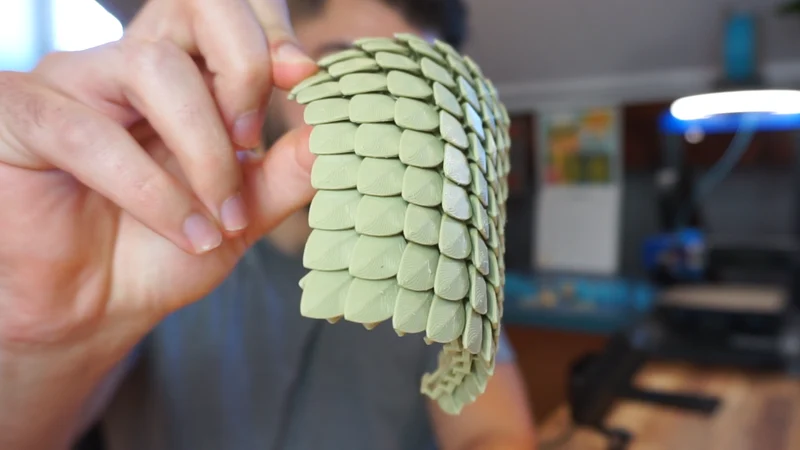

Эта сетка идеально подходит для декоративных принтов, текстурированных обложек, гибких панелей или художественных проектов.

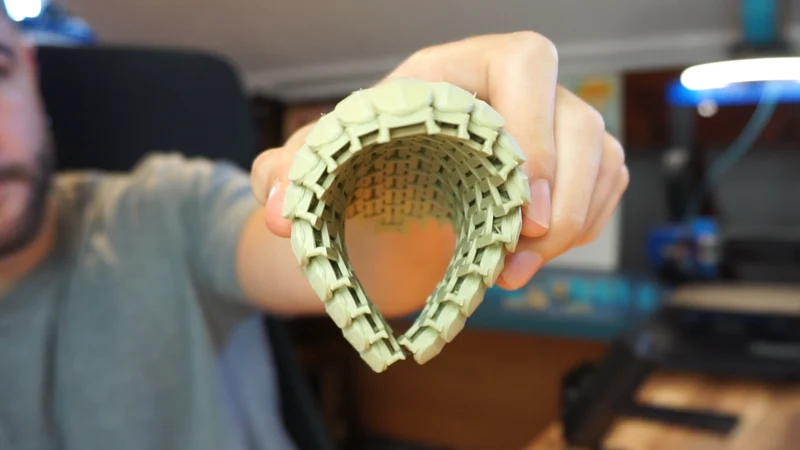

По сравнению с сеткой в стиле NASA, эта ориентирована на эстетическую настройку — она менее гибкая, но позволяет добавлять текстуры или орнаменты сверху без потери надежности печати.
Полный видеоурок:
Файлы включены

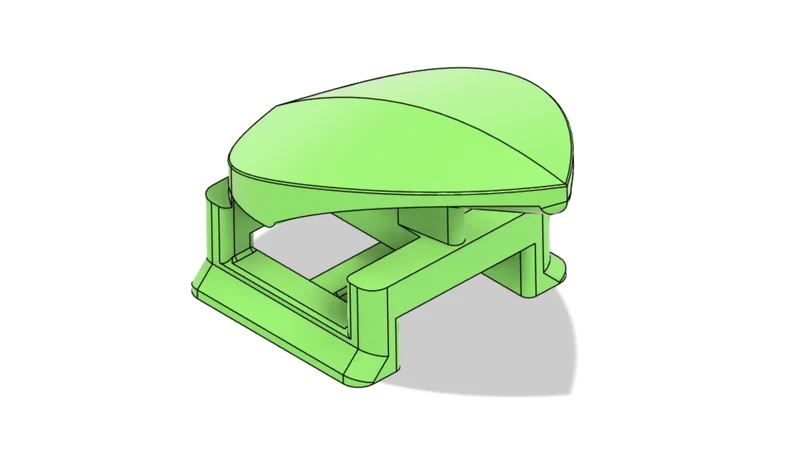

ФАЙЛ ШАГА ОДНОЙ ССЫЛКИ В ШКАЛЕ ДРАКОНА (.step) → Ссылка с одним масштабом, полезная для изучения геометрии.

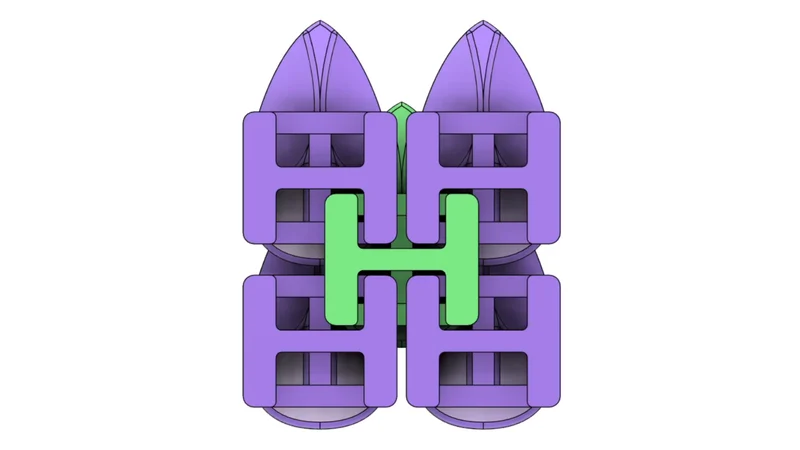

ФАЙЛ ШАГА ШАГА ПОЛНОЙ ССЫЛКИ ДРАКОНА (.step) → Центральная ссылка с шестью соседними масштабами для параметрического редактирования.
МАЛЕНЬКИЙ ТЕСТОВЫЙ ШАБЛОН ДРАКОНА (.stl) → Небольшой образец из 5 звеньев, идеально подходящий для быстрой пробной печати.

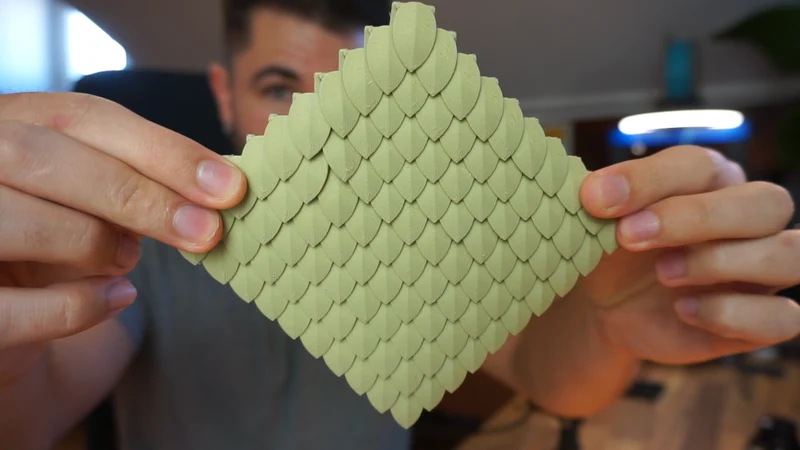

DRAGON PATTERNS STL (.stl) → Стандартная версия (удобна в руке), идеально подходит для эстетических или гибких панелей.
УЗОР БОЛЬШОГО ДРАКОНА STL (.stl) → Большая версия (около ширины ладони), отлично подходит для декоративного использования или демонстрации.
⚙ Советы по печати
Материал: PLA или PETG.
Высота слоя: 0,2 мм (или меньше, для более гладких стыков используйте адаптивные слои).
Заполнение: из-за небольшого размера не имеет значения, используйте как минимум 3 стены.
Скорость: стандартная скорость печати для вашего принтера.
Поддерживает: Не требуется.
Заметки
Файл SMALL TEST (5 ссылок) идеально подходит для проверки адгезии и расстояния между слоями перед печатью более крупных версий.
Шаблон масштабирования можно настроить или изменить в Fusion 360 с помощью предоставленных файлов .step.
Хотя эта сетка вдохновлена предыдущей концепцией «чешуи дракона», она была полностью переработана с нуля и демонстрирует другую геометрию и систему соединений.
В видео на YouTube я также сравниваю этот шаблон с шестигранной сеткой в стиле НАСА, подчеркивая их конструктивные различия.
