Универсальная параметризованная прочная коробка

Я видел эти коробки на сайтах yanew и Whity, но все они созданы с помощью Fusion360. Признаюсь, я не такой уж эксперт по Fusion360. Поэтому я восстанавливаю такой ящик с помощью OpenSCAD, поэтому вам не нужен Fusion360 для настройки вашего ящика.
Вам нужны только OpenSCAD и библиотека BOSL2, как OpenSource, так и свободно доступные.
Я также ввел еще несколько параметров, которые было бы довольно сложно реализовать в Fusion.

Обзор

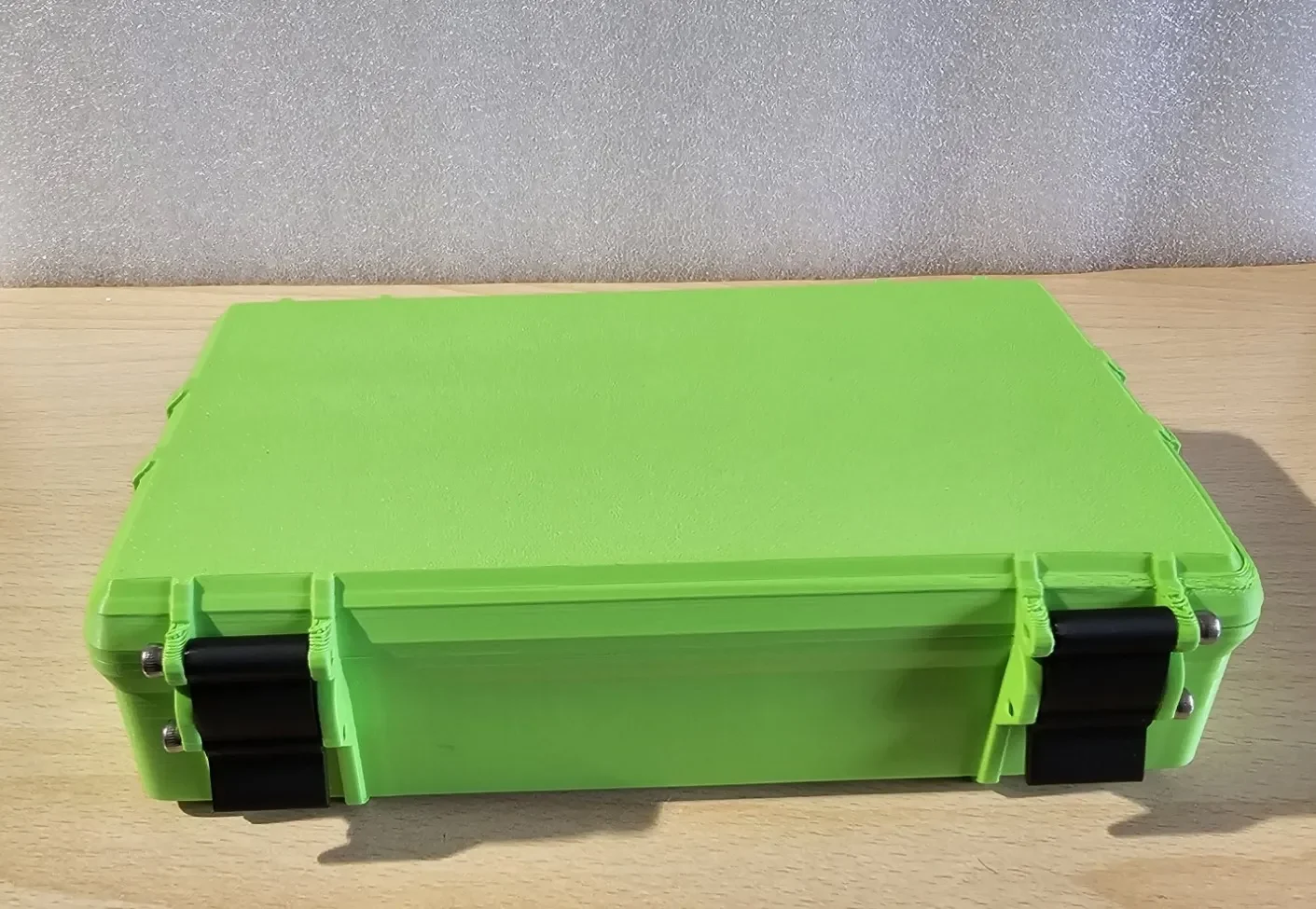

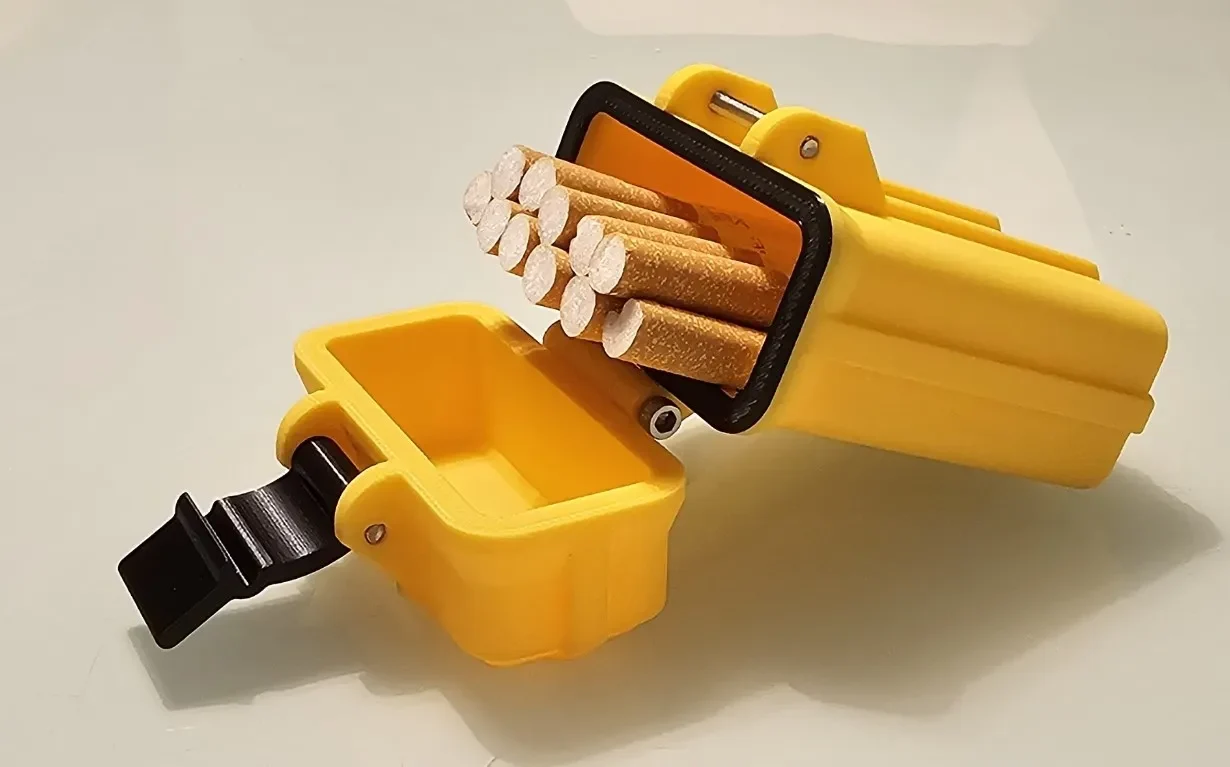

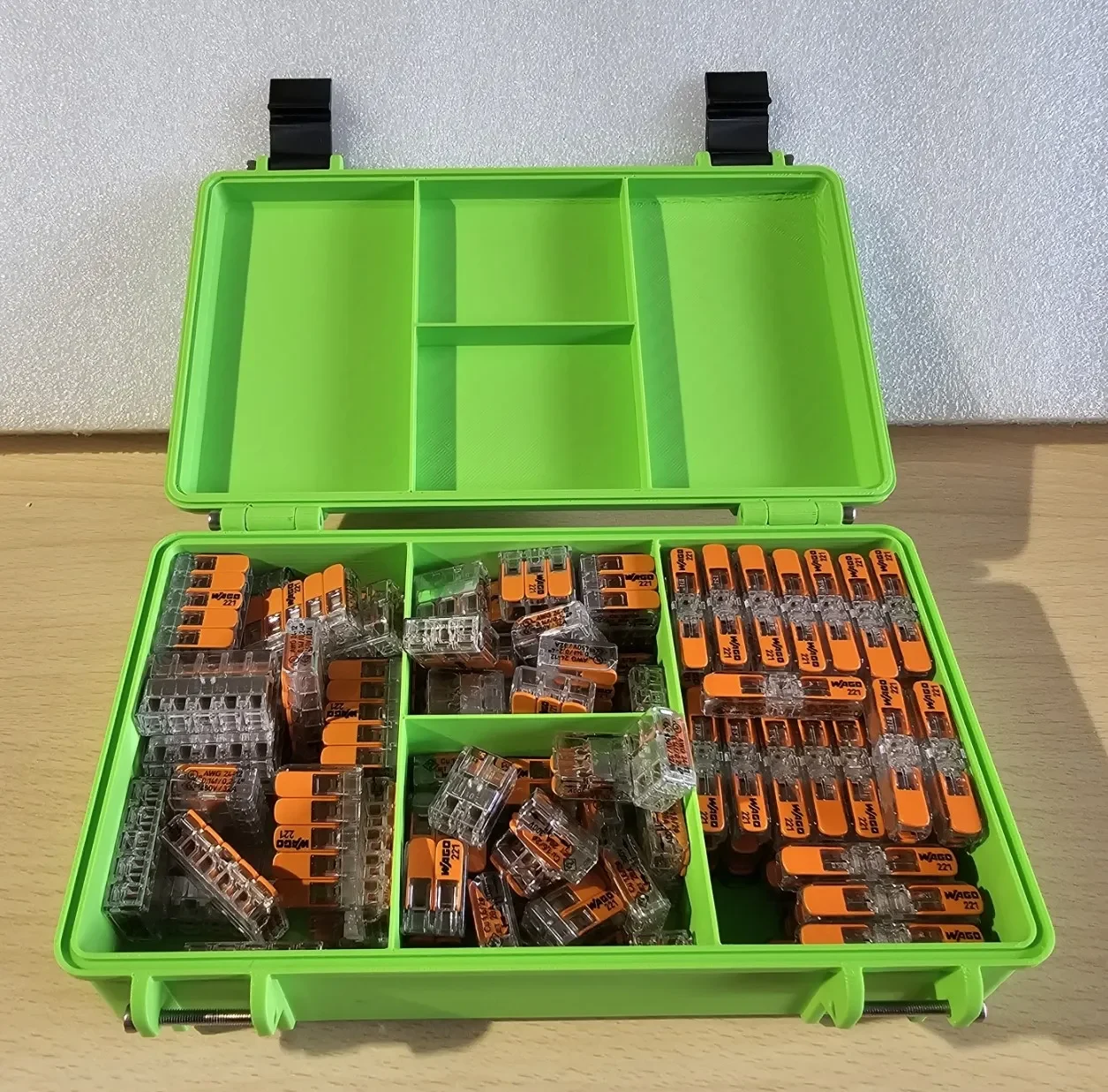

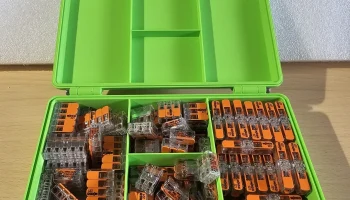

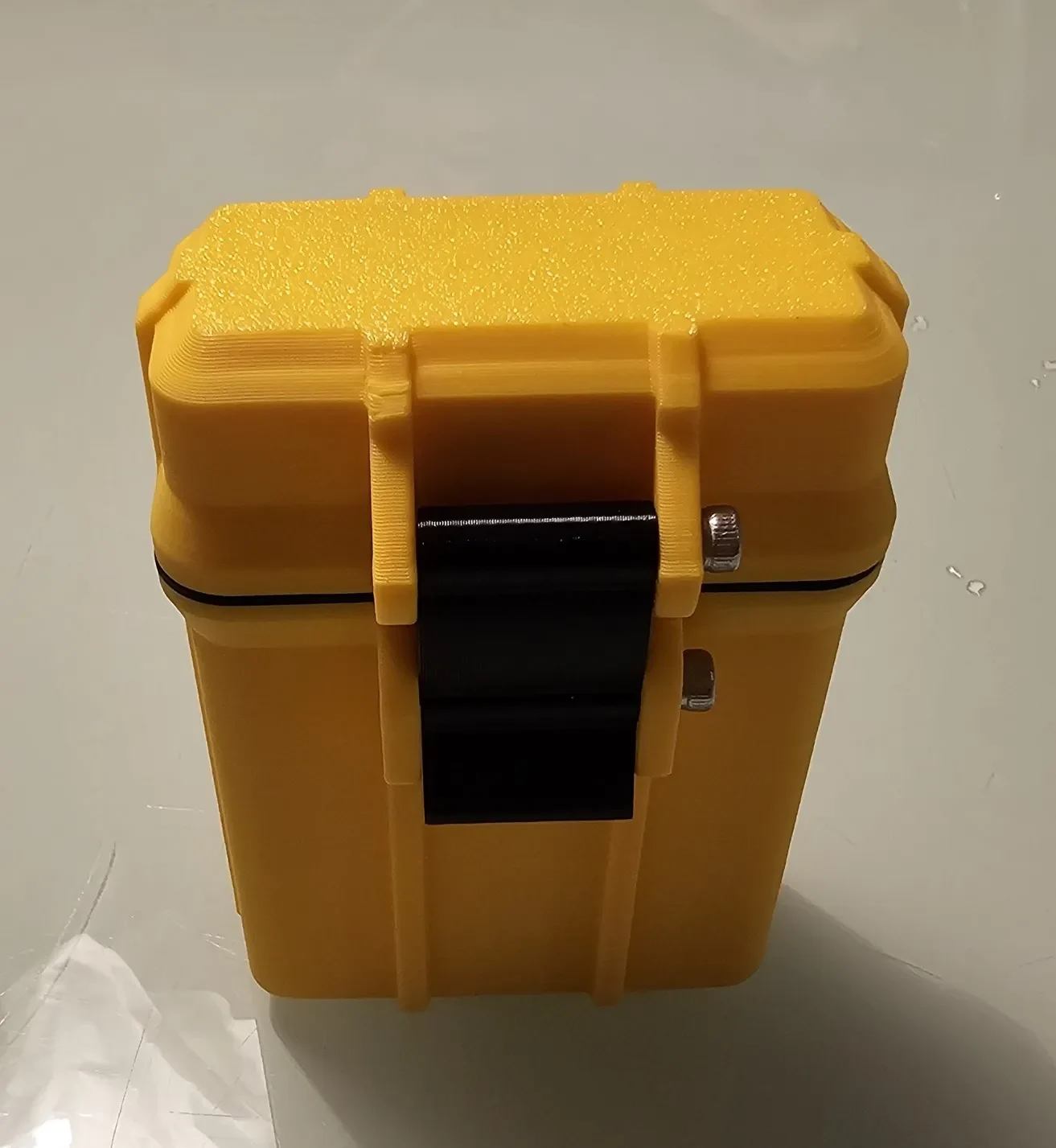

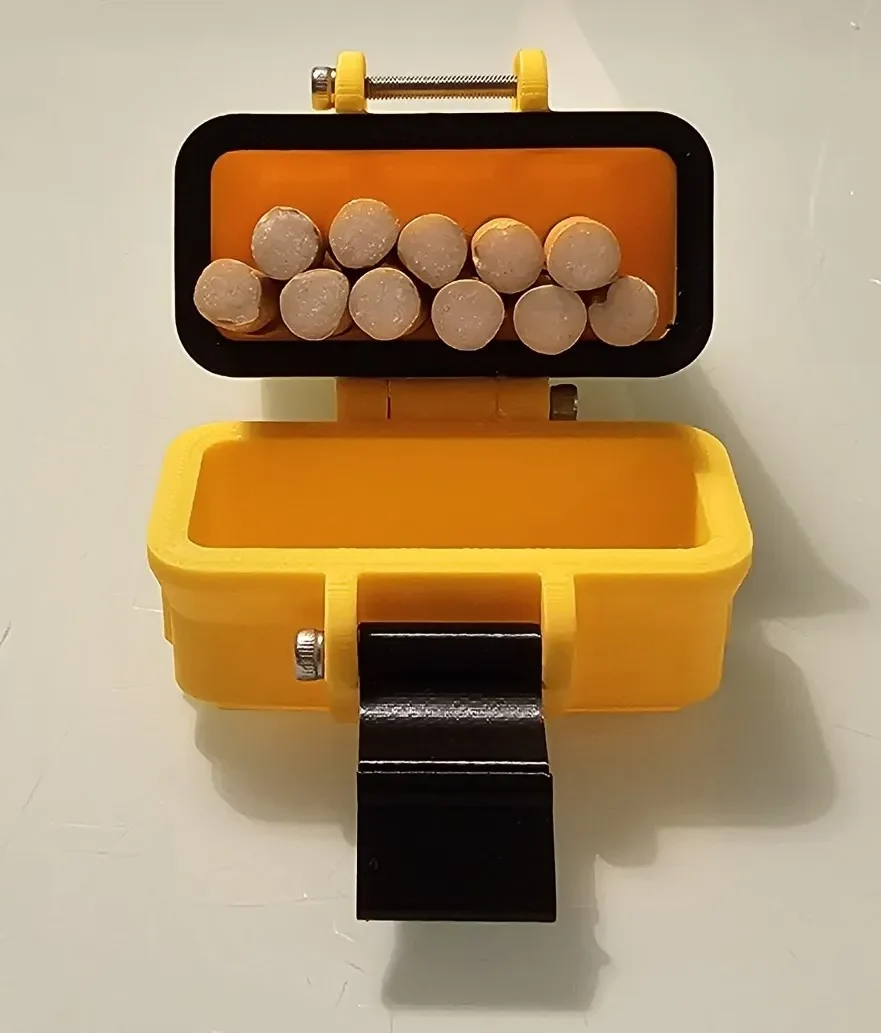

Вы можете растянуть и настроить коробку так, чтобы она точно соответствовала вашим требованиям. Я привожу два примера: коробку для сигарет для использования на открытом воздухе, в которой ваши сигареты останутся сухими, и коробку, которую я модифицировал для хранения своих Wago. Все размеры регулируются, и вы даже можете создать свой собственный интерьер.

Дополнительные материалы

Вам понадобятся винты, желательно М3 и немного длиннее. Я использовал 20 мм для коробки для сигарет и 25 мм для коробки Wago.

Как изменить

Так как у меня были проблемы с настройщиком OpenSCAD (чтобы надежно хранить параметры), я выбрал другой подход: все параметры хранятся в одном файле, конструкция в другом, который затем включается в файл параметров.
Таким образом, вы можете сохранить структуру своих наборов параметров. Шаблон файла параметров — defaultbox.scad. Чтобы создать новый ящик, вы просто копируете этот файл и даете ему новое имя. Затем вы открываете его с помощью SCAD и изменяете параметры по своему желанию.

Параметры
Посмотреть

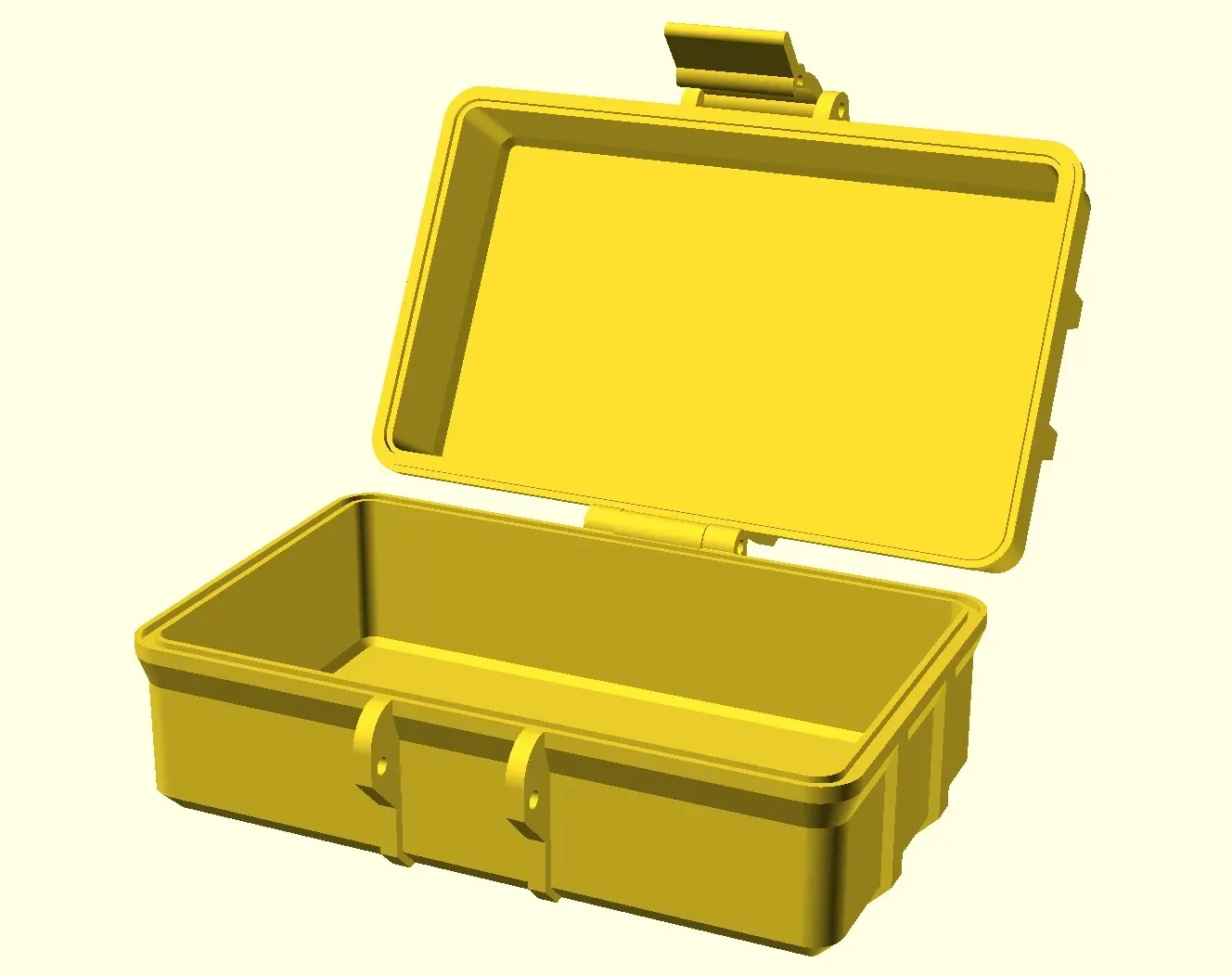

На самом деле это не настоящий параметр, он управляет тем, как SCAD визуализирует объект. Вы можете просматривать коробку открытой («Полное открытие»), закрытой («Завершенная»), как части («Части»), например, чтобы создать STL для печати или отдельные части для себя.

Угол просмотра

В режиме просмотра «Полное открытие» это угол крышки.

Глобальные параметры

Первые замеры предназначены для внутренней части коробки, так как главное — доступное пространство.

Внутренняя глубина коробки

Глубина ящика внутренняя

Внутренняя ширина коробки

Ширина коробки внутренняя

ВнутренняяКоробкаНизВысота

Высота нижней части должна быть >=16.

ВнутренняяКоробкаКрышка��ысота

Высота верхней части должна быть >=10.

ВнутреннийУгловойРадиус

Радиус вертикальных внутренних углов. Если вы установите InnerBoxDepth=InnerBoxWidth и этот параметр будет равен почти половине InnerBoxDepth/Width, вы получите круглую рамку. Вам также следует установить для NumHinge, NumLatch и NumRibs значение 1.

Внутренняя ФаскаРазмер

Фаска горизонтальных внутренних углов

Длина винта

Само собой разумеется, длина винтов

Диаметр винта

Диаметр винтов

ВинтТол

Допуск на отверстия для защелок

Толщина стены

Толщина стены.

NumHinge

Количество петель — максимум 3

NumLatch

Количество защелок, максимум 3

TSealHeight

Высота для дополнительного уплотнения из ТПУ: 1 мм должно быть достаточно, 0, если оно вам не нужно.

ИнтерьерToLid

Логическое значение, которое определяет, применяется ли внутренняя часть к крышке.

Параметров гораздо больше, большинство из них изменять не нужно, но есть исключения:

ЗащелкаСмещение

на столько защелка сдвинута вниз. Для нижних век (например, InnerBoxLidHeight = 10) установите значение 4.

Количество ребер

Количество пар декоративных ребер по бокам, максимум 3 пары.

Интерьер

Интерьер можно оформить так, как вам нужно. Для изменения вы измените внутренний модуль в файле параметров. Внутренний модуль может обеспечить геометрию, которая будет вставлена в дно и, при необходимости, в крышку коробки.
Вы можете спроектировать интерьер в SCAD Complete бесплатно. Границами являются глубина (x), ширина (y) и высота (z) прямоугольника. Координаты все положительные.
Для упрощения проектирования в качестве перегородок можно использовать два простых модуля: dwall и wwall. Они создают стену либо в глубину, либо в ширину. Здесь координаты относительны, всегда между 0 и 100. Таким образом, dwall(0,33,100,100) создаст разделитель с высотой заливки на 1/3 ширины.
Поскольку крышка всегда имеет высоту мин. 10 мм и мелкие детали могут «перепрыгивать» через разделители внизу, внутреннюю часть также можно применить к крышке — она масштабируется по оси Z и зеркально отображается, чтобы точно соответствовать нижней. См. пример wagobox.scad.
