Корпус Raspberry Pi 3 для Pi и понижающего преобразовате...

Я искал корпус Raspberry, в который можно было бы поместить Pi, и понижающий (понижающий) преобразователь для питания Pi Пи напрямую от блока питания моего МК3С. Я не смог найти ничего, что мне понравилось, поэтому решил создать свой собственный.

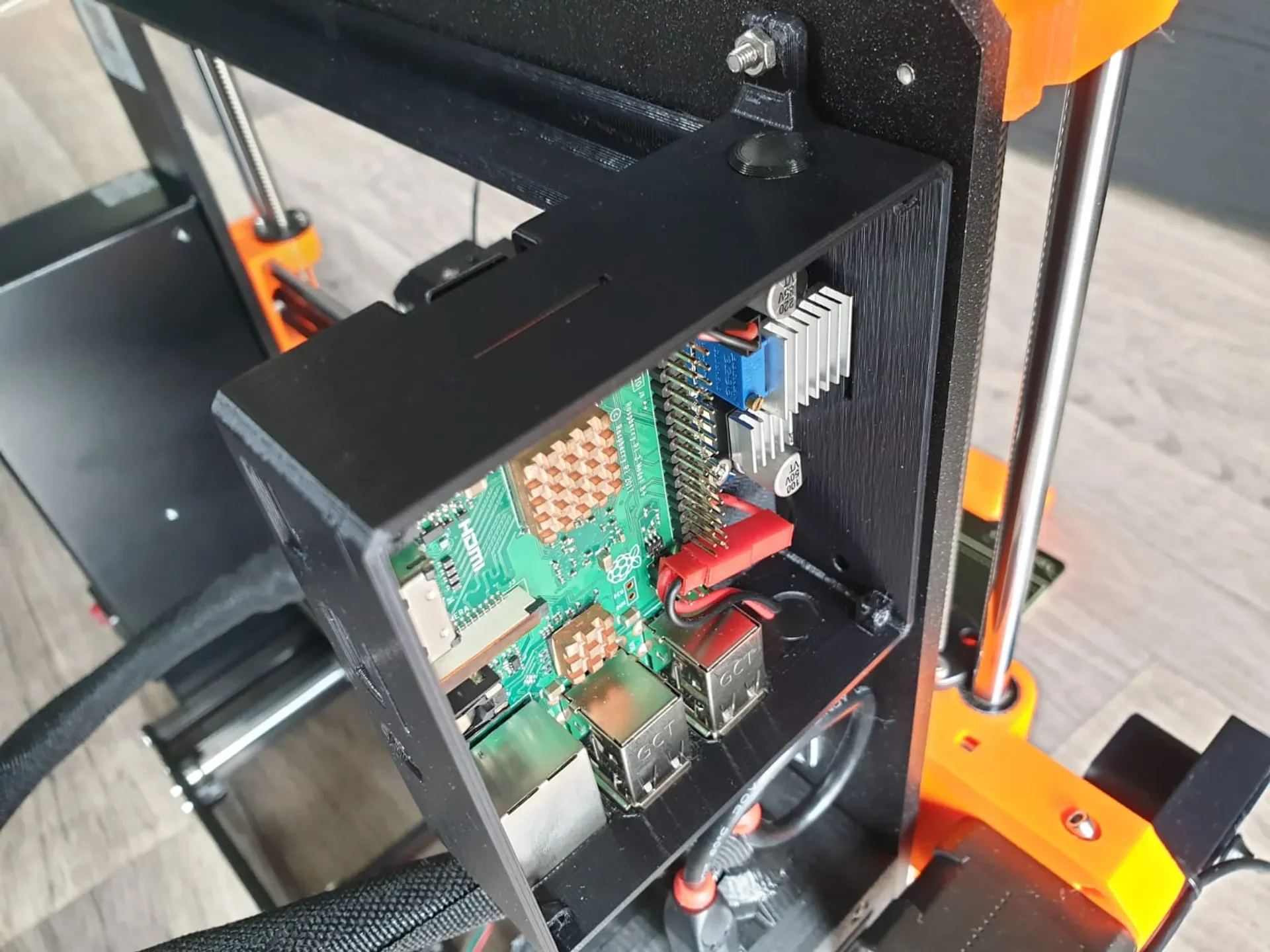

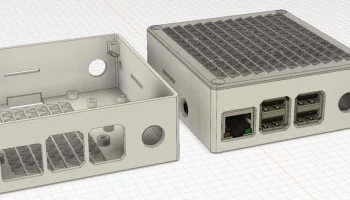

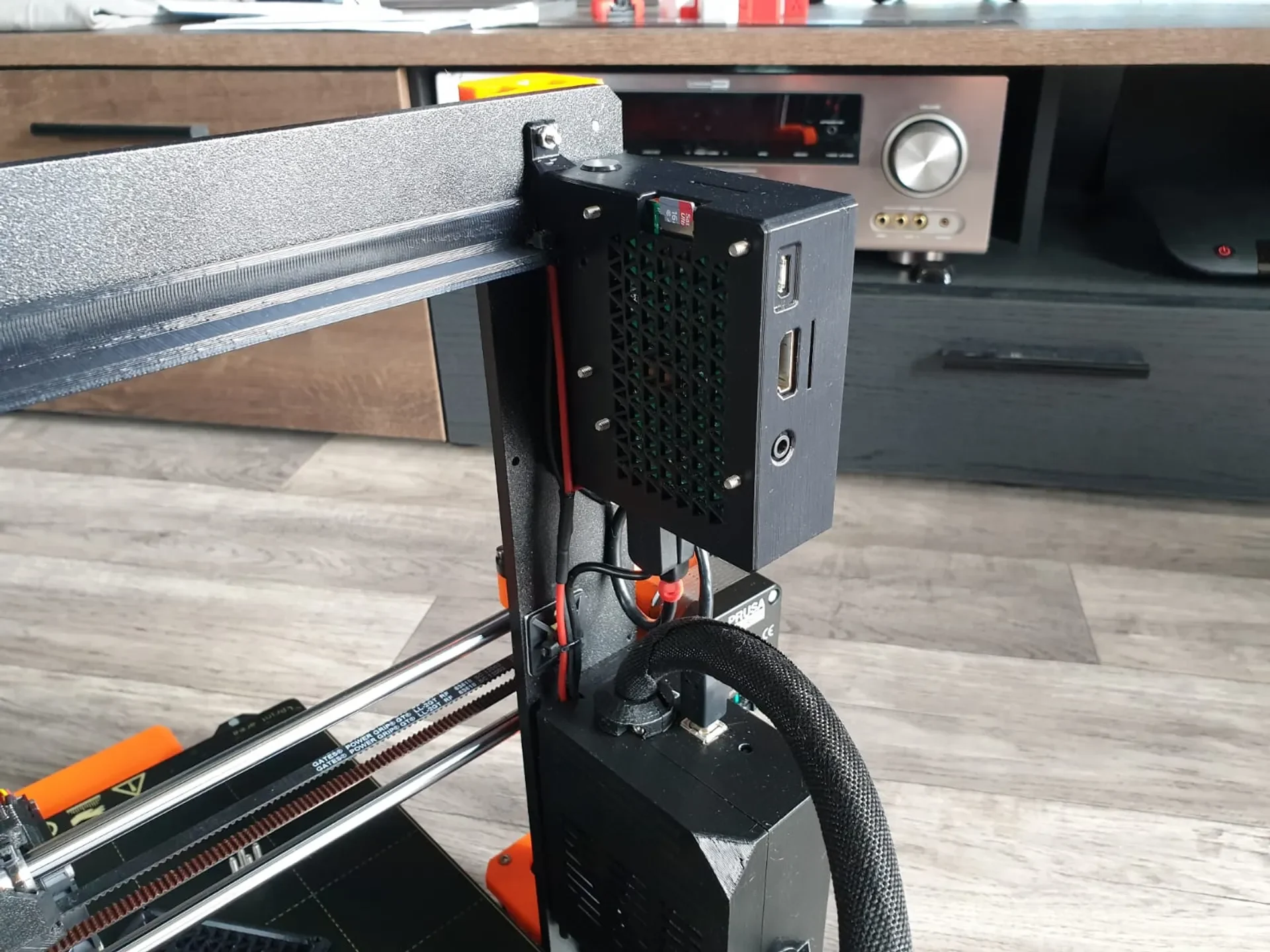

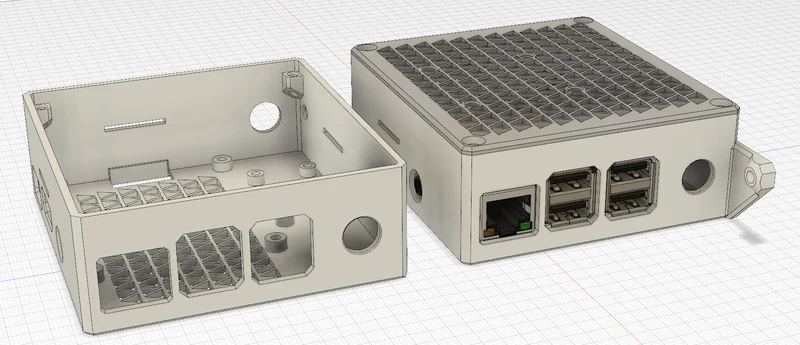

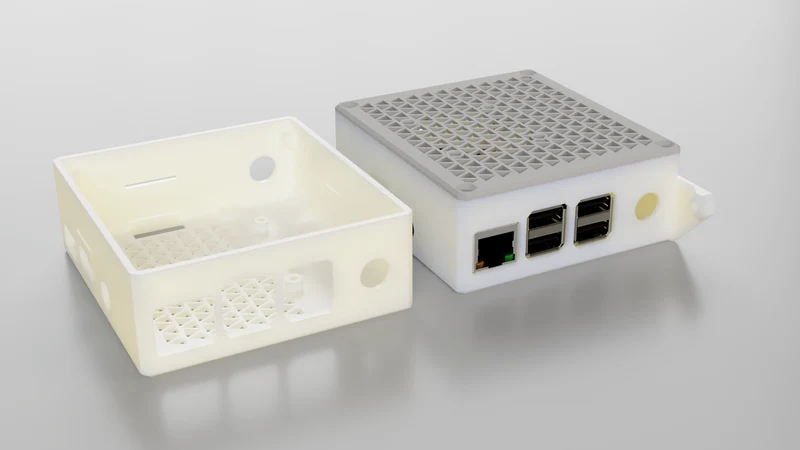

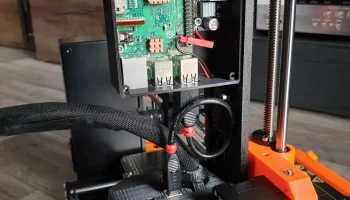

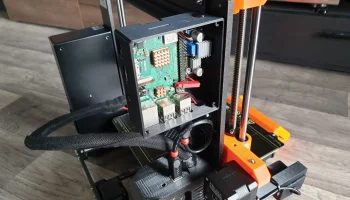

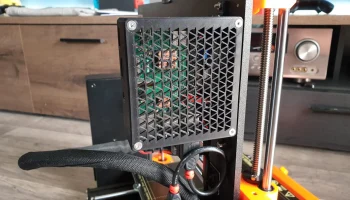

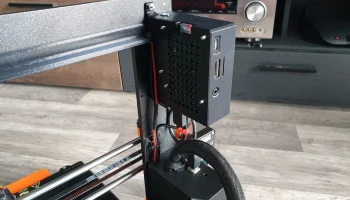

Я разработал 2 версии корпуса: один подойдет к любому MK3 (см. фото) и один обычный.

Все сделано с возможностью удобной посадки. У вас также есть возможность использовать винты. Я использовал винты из прилагаемого к принтеру пакета запасных частей.

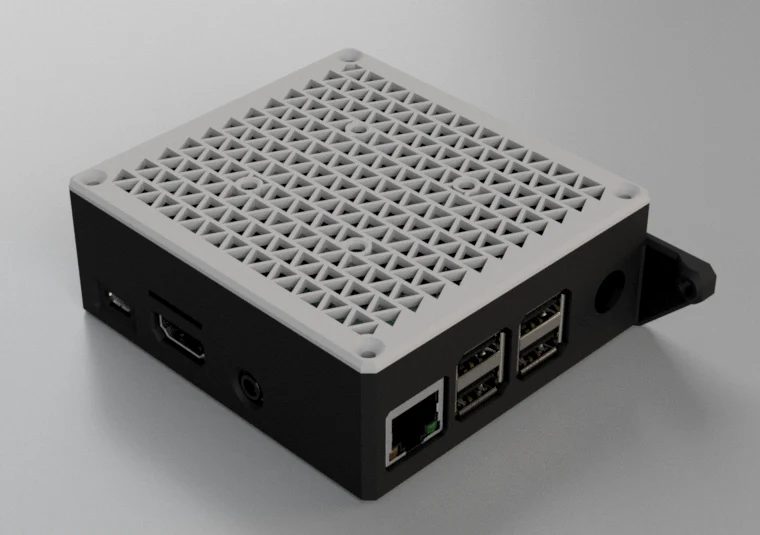

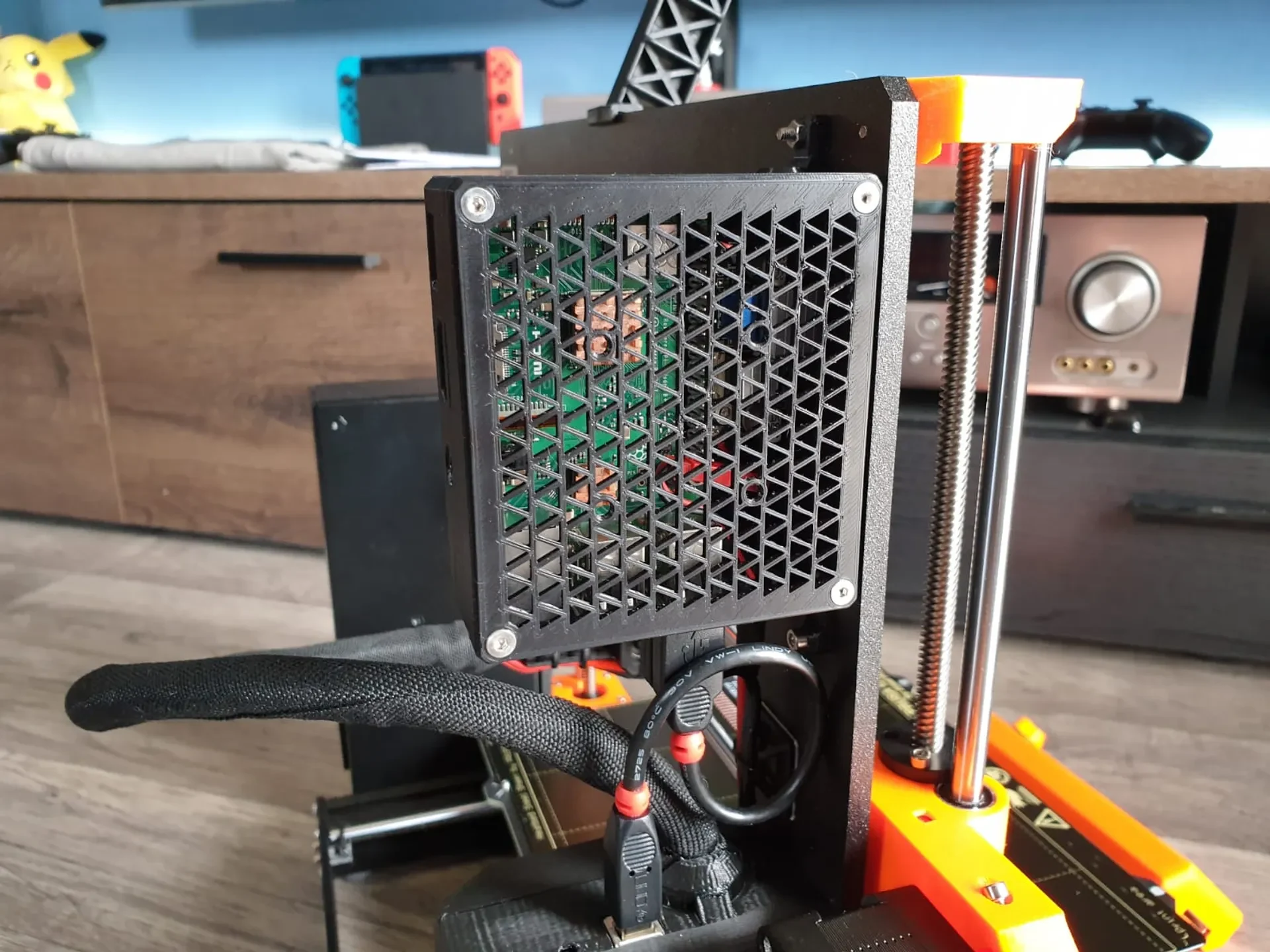

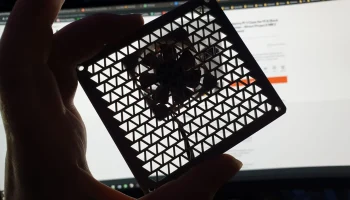

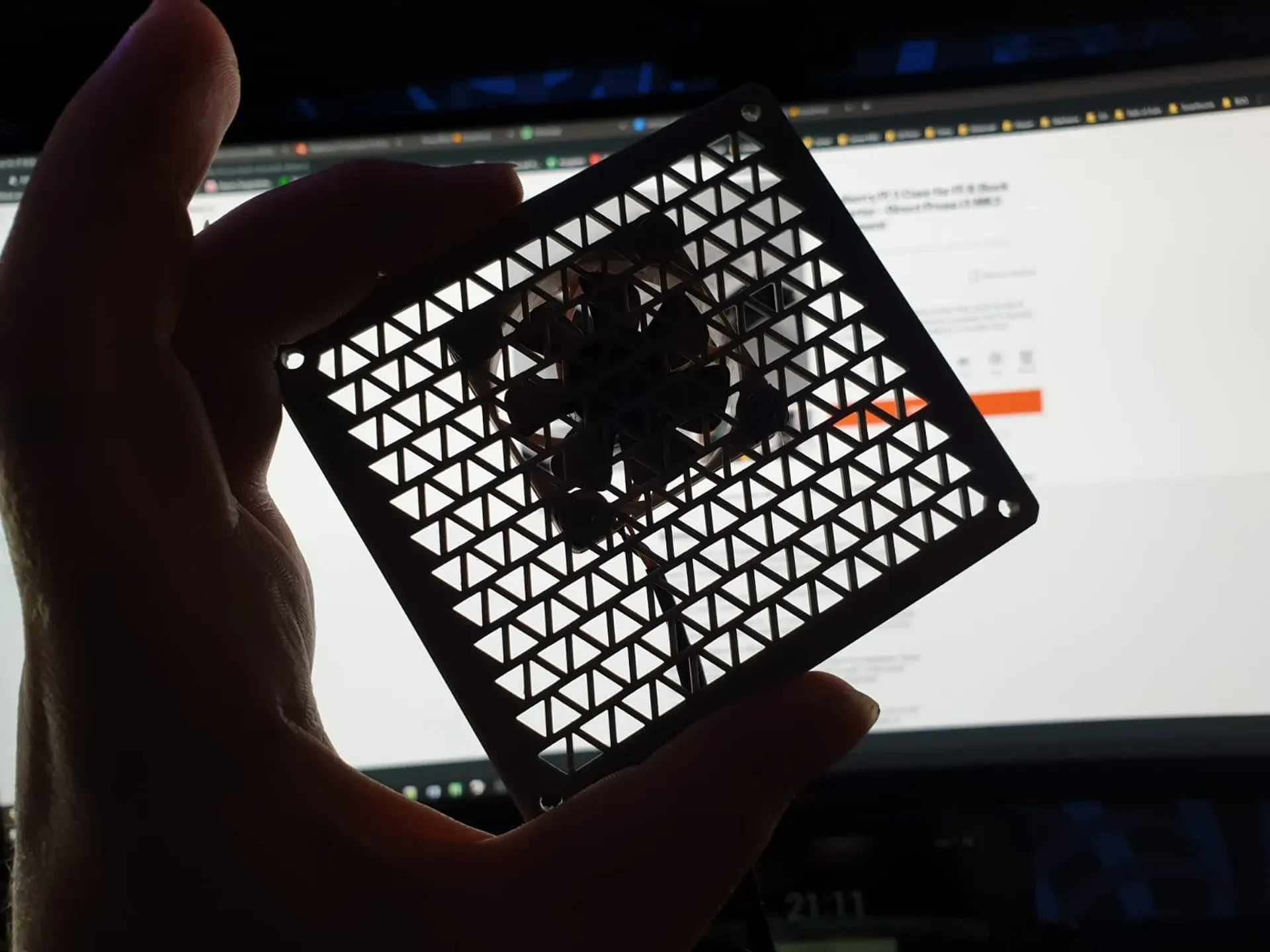

В крышке имеются отверстия для вентилятора размером 40х40х10 мм.

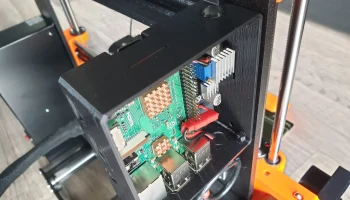

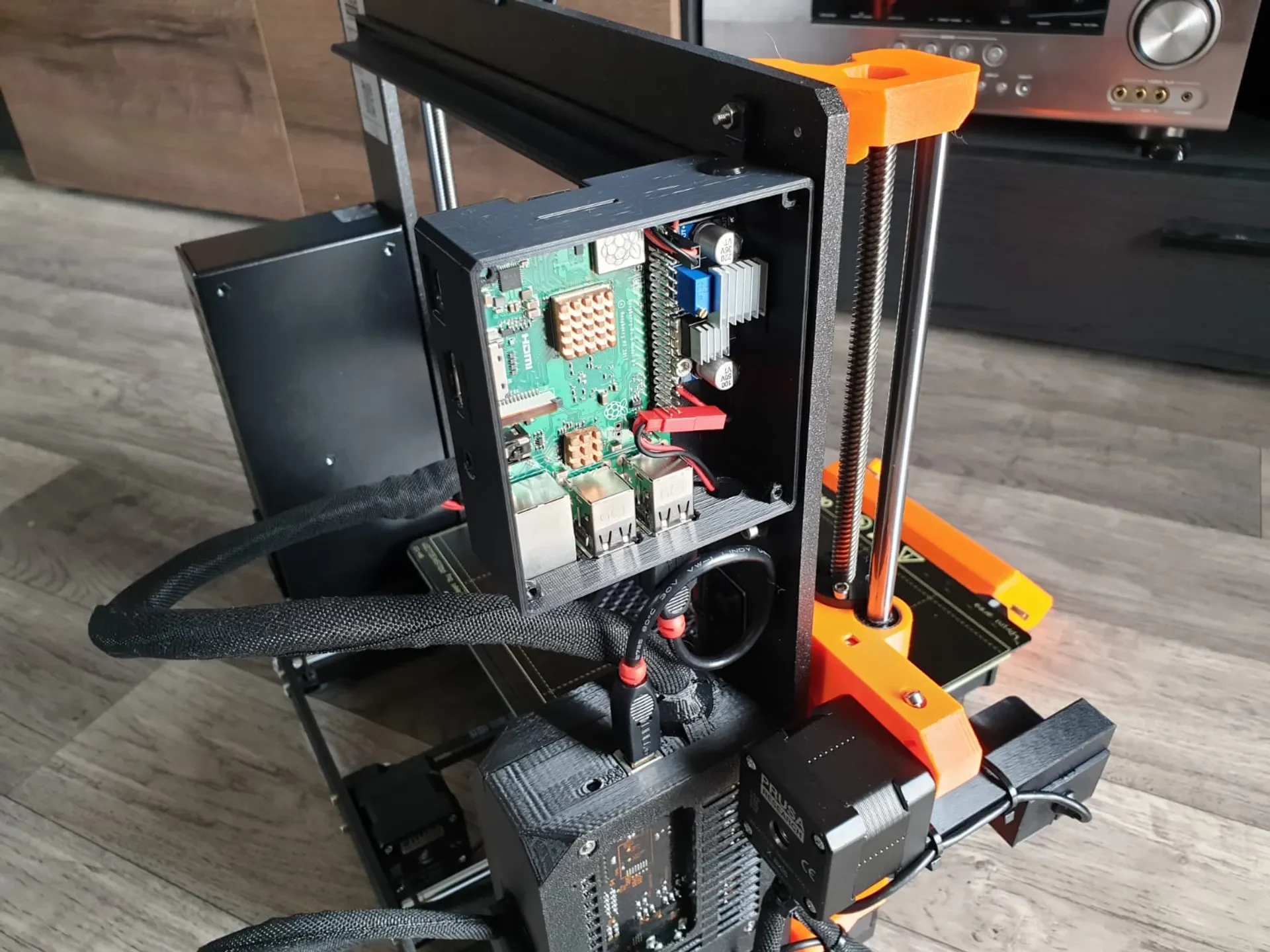

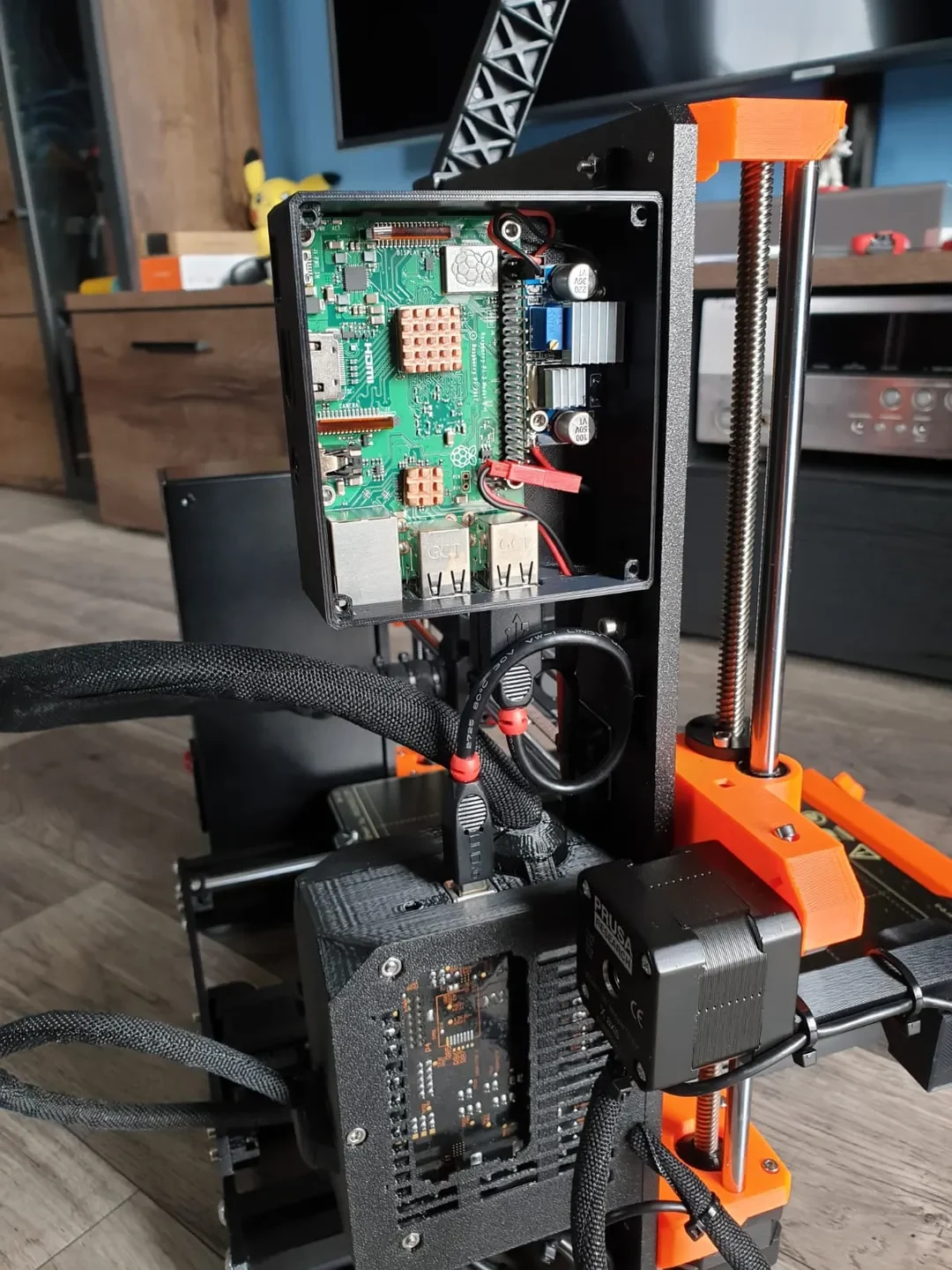

Для фиксации Pi и Stepdown лучше всего подойдут винты M3 x 6 мм. Для крышки: потайная головка M3 x 10 (или 12). Да и работать дольше. Я использовал запасные винты с потайной головкой, которые можно использовать для крепления нагревательного слоя.

Чехол должен работать для всех Pi версии 2 и выше.

Примечание. Отверстия по умолчанию в Raspberry несколько малы, для их рассверливания я использовал сверло диаметром 3 мм. Я думаю, что они 2,8. Хотя, возможно, вам удастся втиснуть в него винт диаметром 3 мм.

РЕДАКТИРОВАТЬ: Извините, были допущены ошибки. Отверстия для винтов для вентилятора были слишком маленькими. Безвинтовое крепление не помогло. Это должно быть исправлено сейчас! Извините, если это причинило неудобства.

Понижающий понижающий преобразователь, который я использовал: https://www.amazon.de/gp/product/B077VW4BTY/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1
Радиаторы Raspi: https://www.amazon.de/gp/product/B07RGKLW3V/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1
Короткий USB-кабель: https://www.amazon.de/gp/product/B004CDXH1K/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
40-мм вентилятор: https://www.amazon.de/gp/product/B00NEMGCIA/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Распечатать инструкции

Входящий в комплект .gcode печатает корпус, крышку и крышку MK3, используя профиль PLA по умолчанию с качеством 0,2 (Prusa Слайсер)
