Компактный футляр SanDisk Extreme Portable SSD (SDSSDE61)

Project

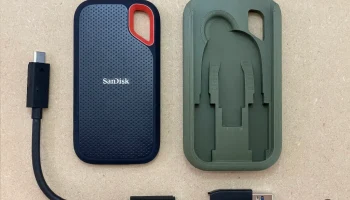

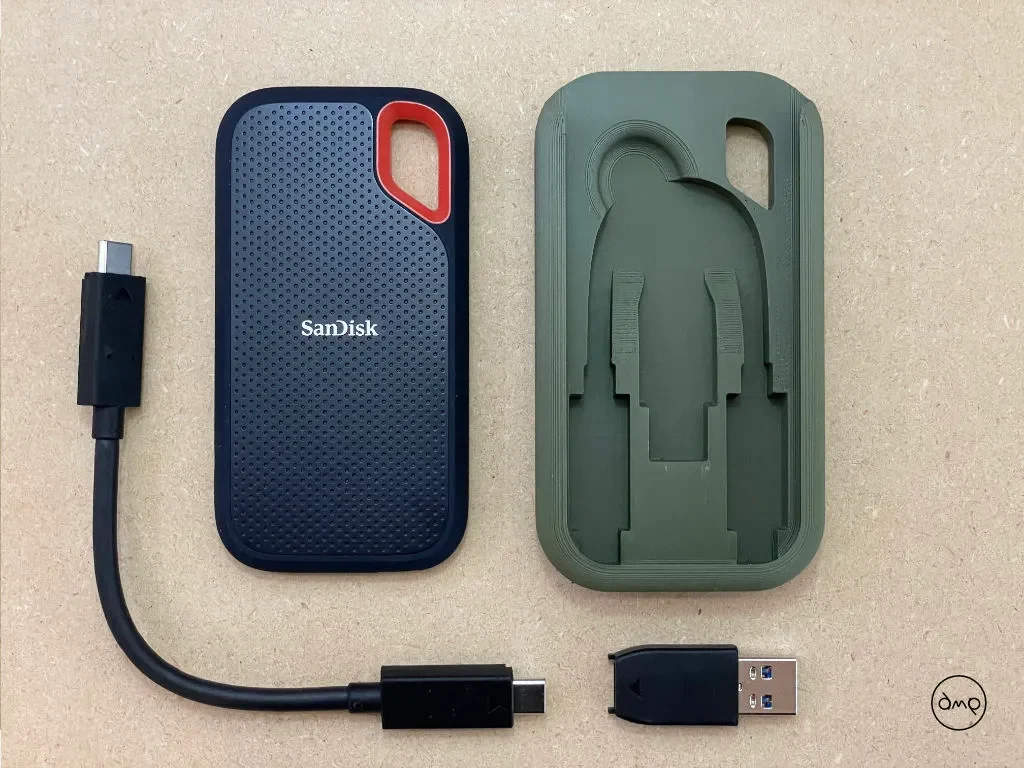

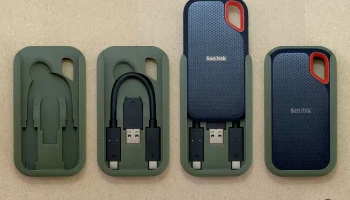

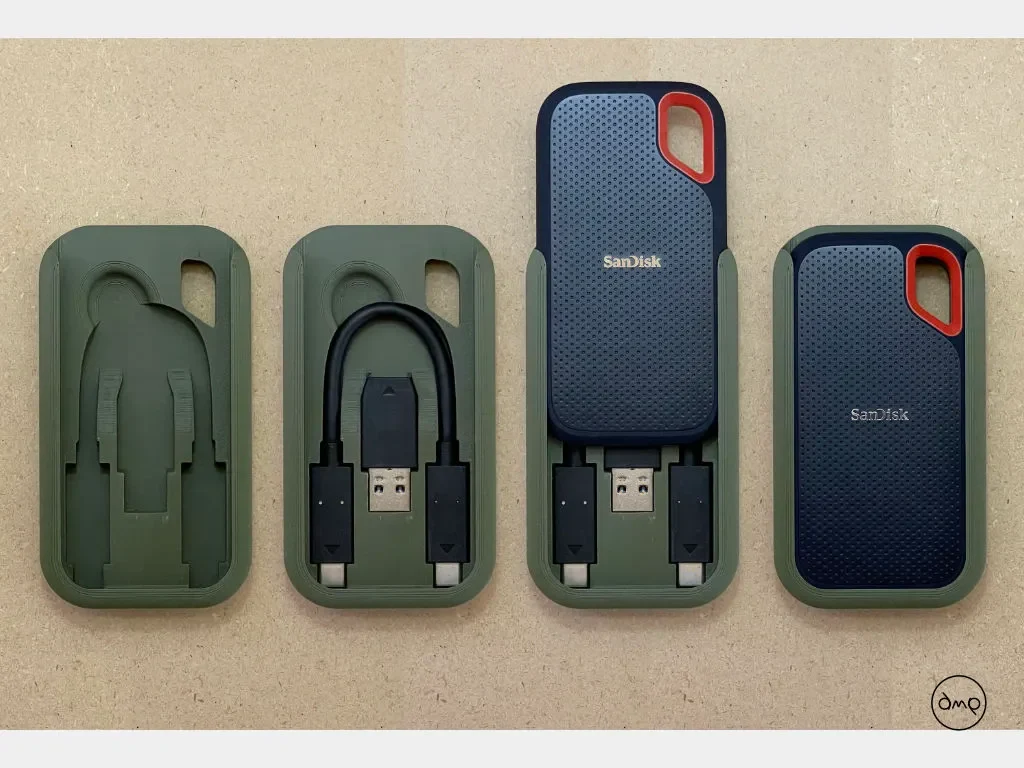

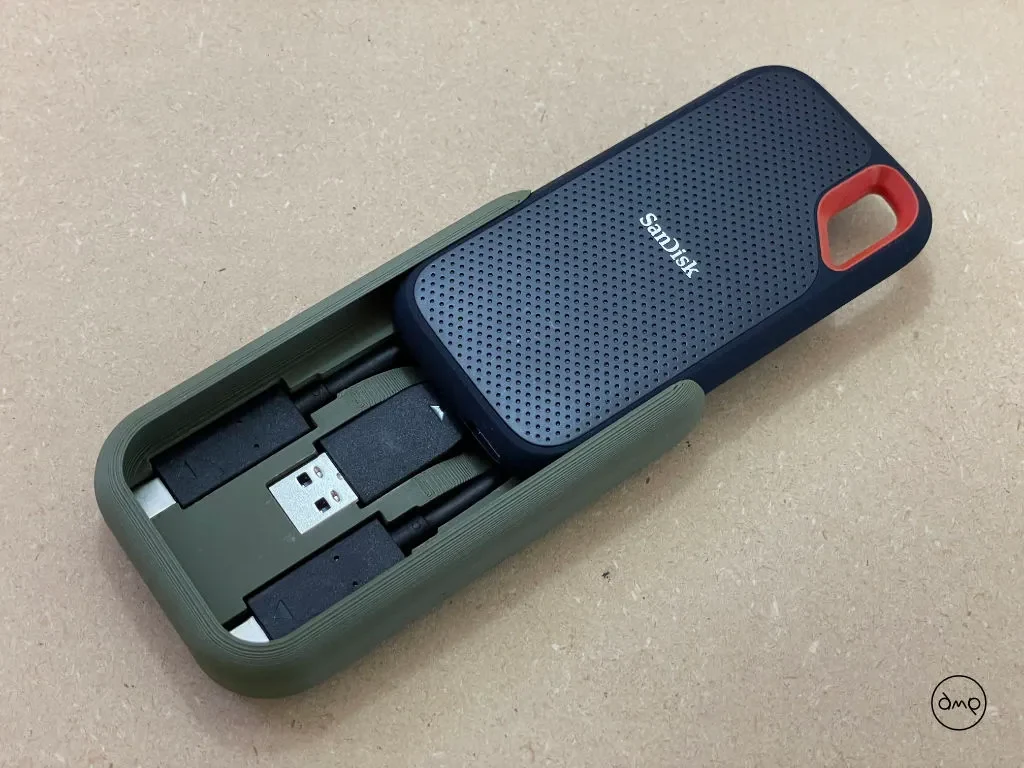

Компактный футляр для портативного твердотельного накопителя SanDisk Extreme (SDSSDE61), в который помещается твердотельный накопитель, кабель USB-C и адаптер USB-A.

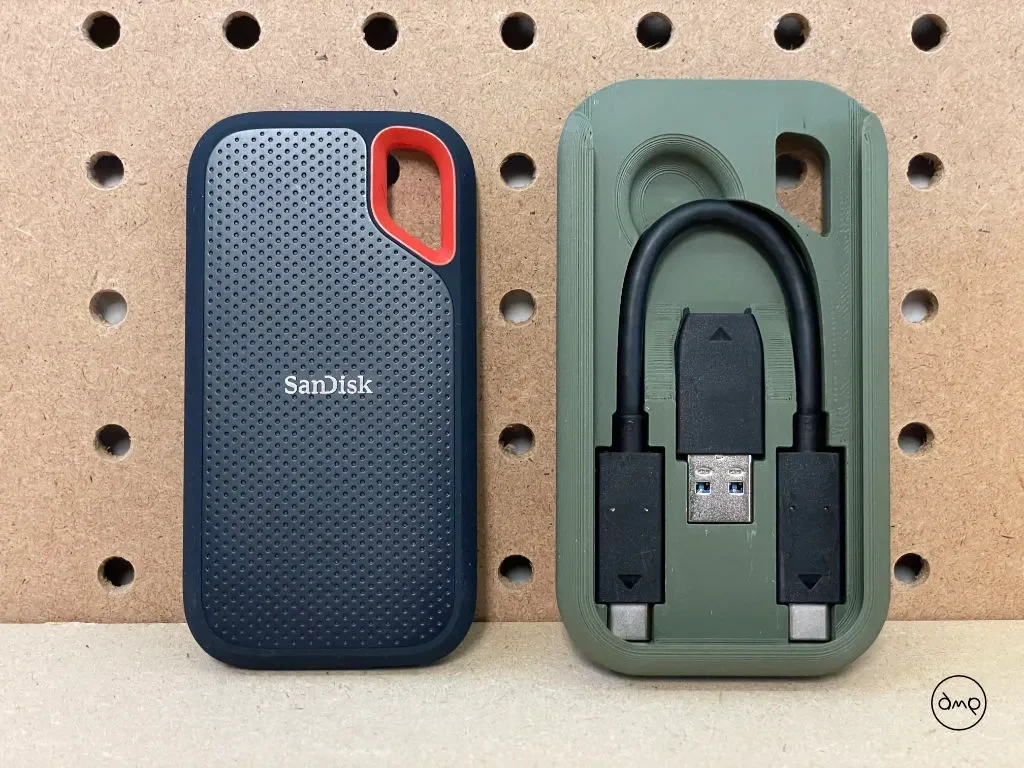

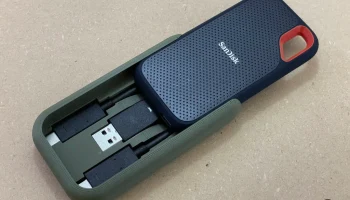

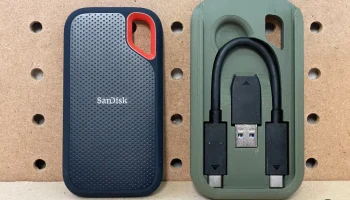

Кабель и адаптер удобно помещаются в корпусе, а твердотельный накопитель плотно прилегает и не выскользнет случайно.

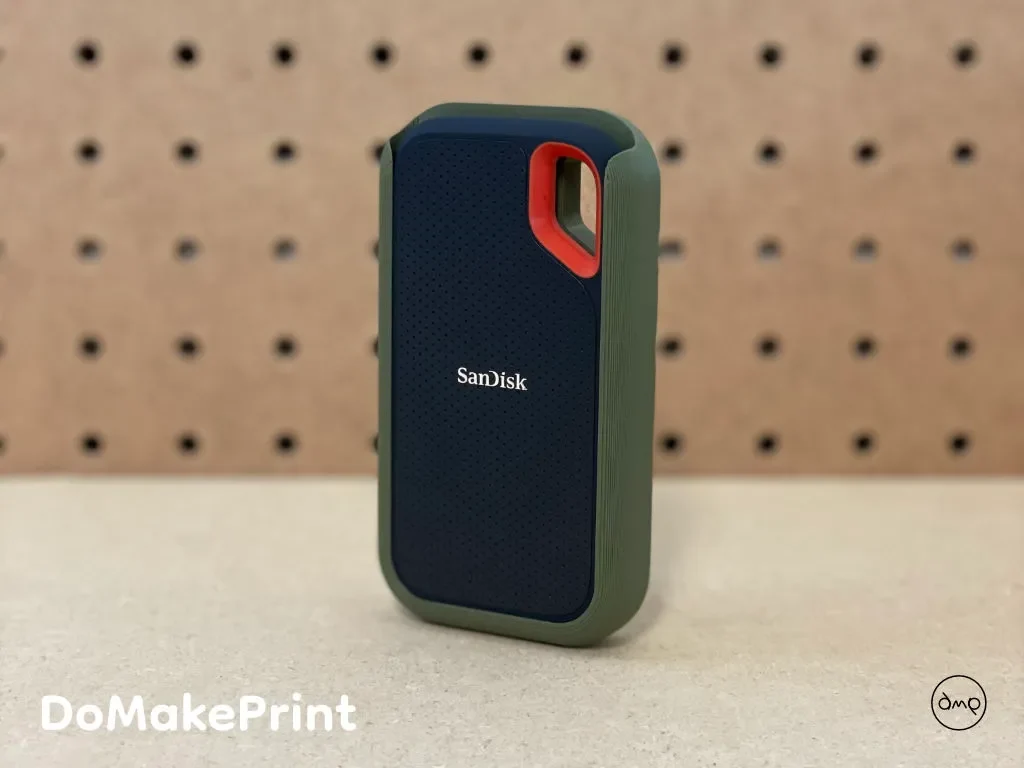

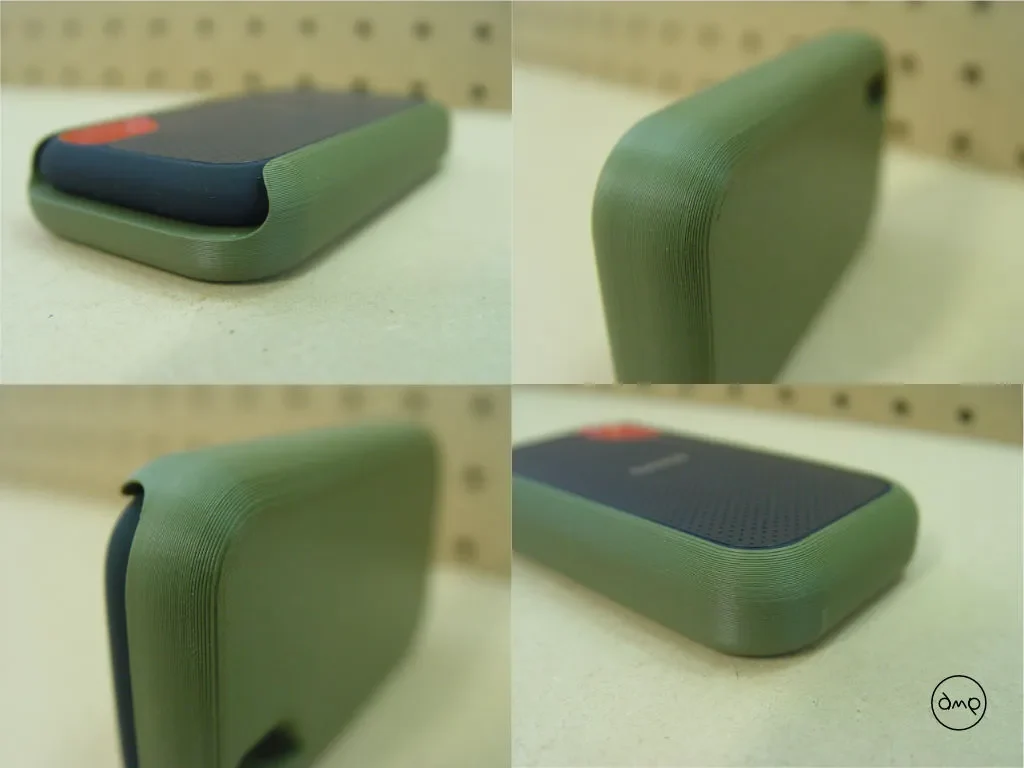

Толщина корпуса чуть менее чем в два раза превышает исходный размер SSD, при этом к длине и ширине добавлено 6 миллиметров. Конструкция корпуса имитирует изогнутые края твердотельного накопителя, в результате чего на задней стороне корпуса образуется толстый сгиб, который может оказаться затруднительным для гладкой печати.

*** Обновление от 07.08.2024 ***

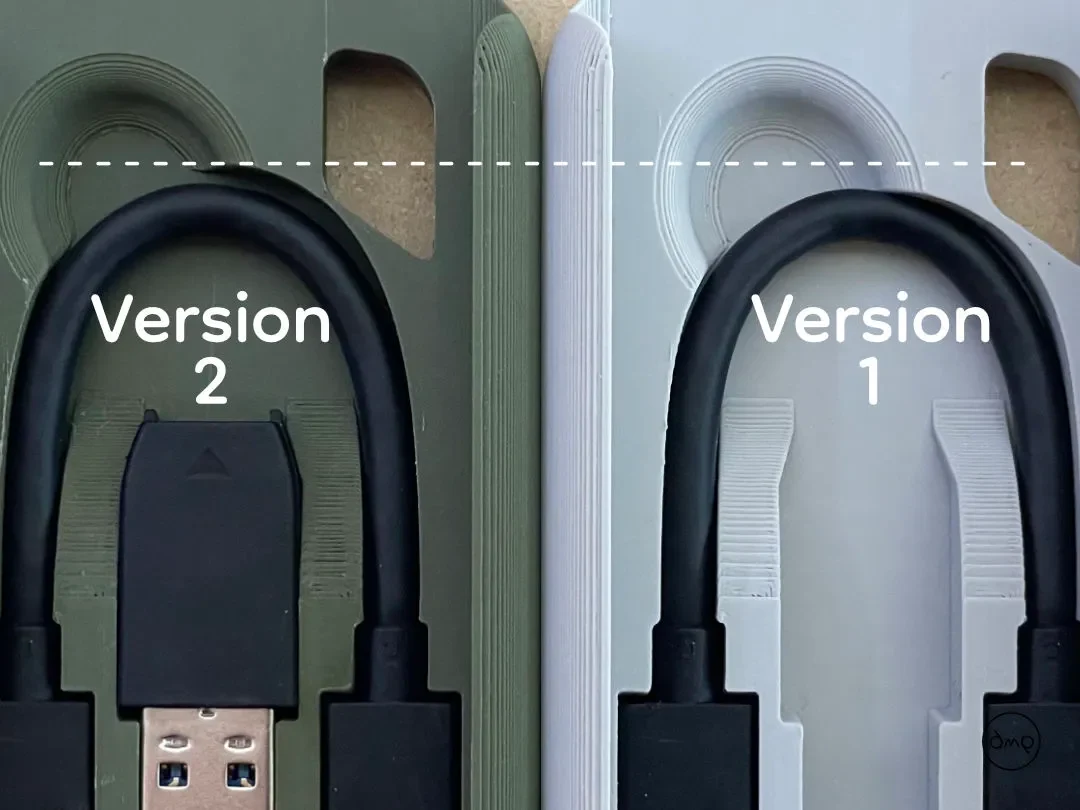

Из-за небольших различий в длине кабеля, поставляемого с твердотельным накопителем, были добавлены следующие кабели для кабелей длиной до 92,5 мм (увеличение на 2,5 мм).

SanDisk.Compact.Case.SDSSDE61.V2.stl
SanDisk.Compact.Case.SDSSDE61.V2 [0.4n-0.20-015-PLA-34g-3h26m].gcode
SanDisk.Compact.Case.SDSSDE61.Chamfer.V2.stl
SanDisk.Compact.Case.SDSSDE61.Chamfer.V2 [0.4n-0.20-015-PLA-34g-3h26m].gcode

*** Обновление от 08.06.2024 ***

Для печати без опор было добавлено следующее:

SanDisk.Compact.Case.SDSSDE61.Chamfer.stl
SanDisk.Compact.Case.SDSSDE61.Фаска [0.4n-0.20-015-PLA-34g-3h26m].gcode

Печать

Общий

Рекомендуемый диаметр сопла 0,4 мм и высота слоя 0,20 мм. Подставки после первых 3 миллиметров не нужны, так как и без них печатается нормально. Используйте блокатор поддержки, чтобы сэкономить время и нить.

Необязательно

Добавьте два модификатора диапазона высоты, чтобы обеспечить глажение между слоями 1,40-1,60 мм и 8,50-8,60 мм. Глажка последних нескольких верхних слоев чехла может привести к нежелательным результатам.

Филе

Причина выбора настроек прин��ера заключается в том, чтобы добиться плавного скругления стола принтера с минимальной последующей обработкой. Опция поддержки стиля сетки и расстояние Z верхнего контакта, равное 0 (растворимое), были выбраны, чтобы лучше гарантировать плавную линию печати. Угол узора в 45 градусов гарантирует, что опоры не будут параллельны линиям периметра, и облегчит снятие опор. Другие настройки помогают создать полку достаточно близко, чтобы выступы имели достаточну�� площадь поверхности для печати, в результате чего линия не провисала.

Удаление поддержки

Опоры в основном прикреплены к нижнему слою корпуса, как показано на изображениях ниже. Осторожно используйте плоскогубцы, чтобы отделить их от отпечатка.

Поддержка очистки

Опоры оставят после себя белые следы, которые можно удалить, приложив на долю секунды факел/пламень к пораженным участкам.

Хотя филе и не идеальное, оно удовлетворительно по размеру и простоте последующей обработки. Возможно, более плавную кривую можно было бы получить, потратив больше времени на настройку принтера.

Опоры были протестированы на четырех брендах с разной степенью успеха.

1. PLA, матовый оливково-зеленый цвет Eryone: опоры снимаются с минимальными ��силиями.

2. PLA, Geeetech Silky Gold: опоры снимаются без особых усилий.

3. PLA, AMZ3D Lavender: опоры снимаются с большим усилием.

4. PETG, AMZ3D Зеленый: Опоры сняты с большим усилием и небольшими повреждениями*.

* Повреждение произошло в слабом месте из-за того, что модель была разрезана для тестирования. Печать всего корпуса может привести к лучшему результату.

Включенный gcode содержит 11-минутный файл проверки поддержки, который можно использовать для быстрой проверки, будет ли предполагаемая нить работать с этим проектом. Результаты могут различаться в зависимости от марки принтера и нити.

Фаска

В этот проект включен STL с фаской внизу вместо скругления для печати без поддержек. Выберите STL со скошенной кромкой, если печать версии со скруглением заканчивается неудачей или неудачей.

Время печати (приблизительное)

Компактный футляр SanDisk SDSSDE61

(Сопло 0,4 мм, высота слоя 0,20 мм, наполнитель 15 %, глажка, 36,23 г): 3 часа 52 минуты

Компактный футляр SanDisk SDSSDE61 (фаска)

(0,4 мм Ноз.
