Прочный кейс для дартса - для дротиков и запасных частей...

Почему модель?

Я решил создать эту модель после того, как меня раздражал смехотворно маленький размер каждого футляра для дротиков, который я мог найти: в них не только не помещаются запасные части, но большинство из них даже не подходят должным образом к собранному дротику.

Особенности

С помощью этой конструкции я хотел создать футляр, в который можно было бы поместить 3 дротика без необходимости разбирать их или повреждать крылья, а также иметь достаточно места для размещения запасных частей. Окончательный дизайн имеет следующие особенности:

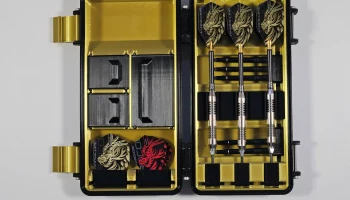

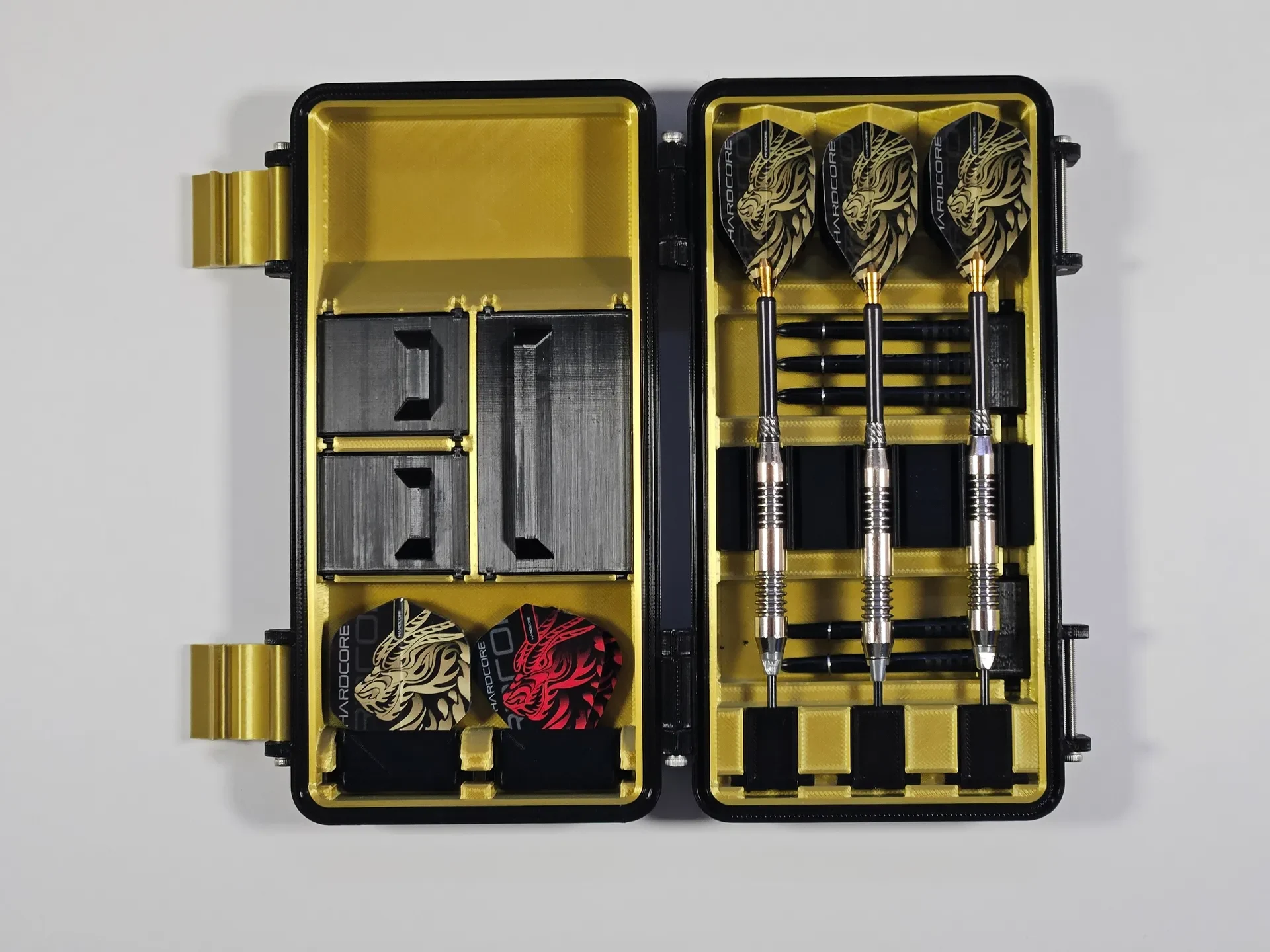

Защелкивающийся держатель для 3 полностью собранных дротиков (общая длина не более 165 мм).
Ввертный держатель для 2 комплектов (6 шт.) запасных валов (макс. 60 мм)
Держатель для 2 комплектов (6 шт) крыльев
1 большой контейнер для мелких деталей
2 небольших контейнера для мелких деталей

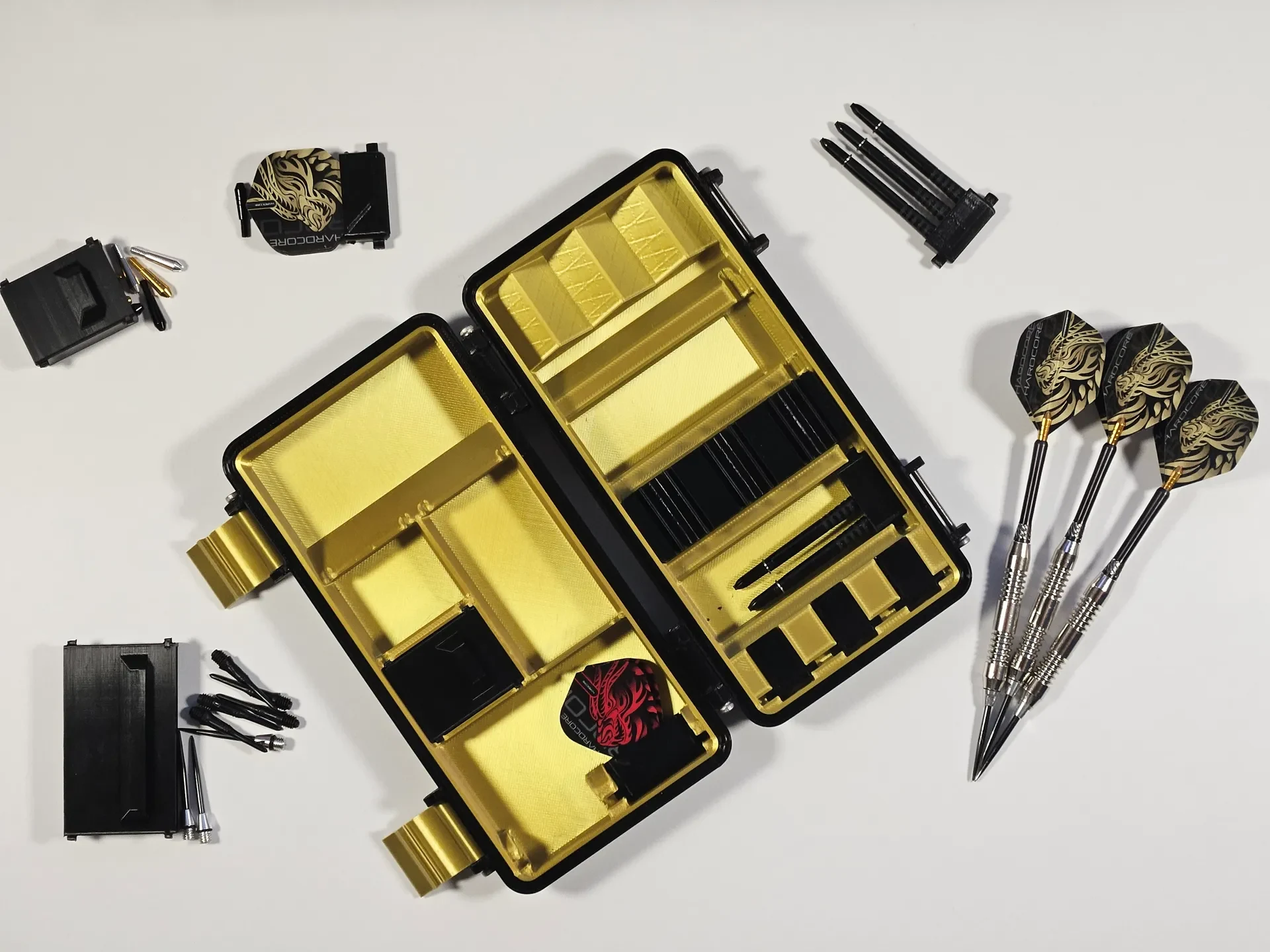

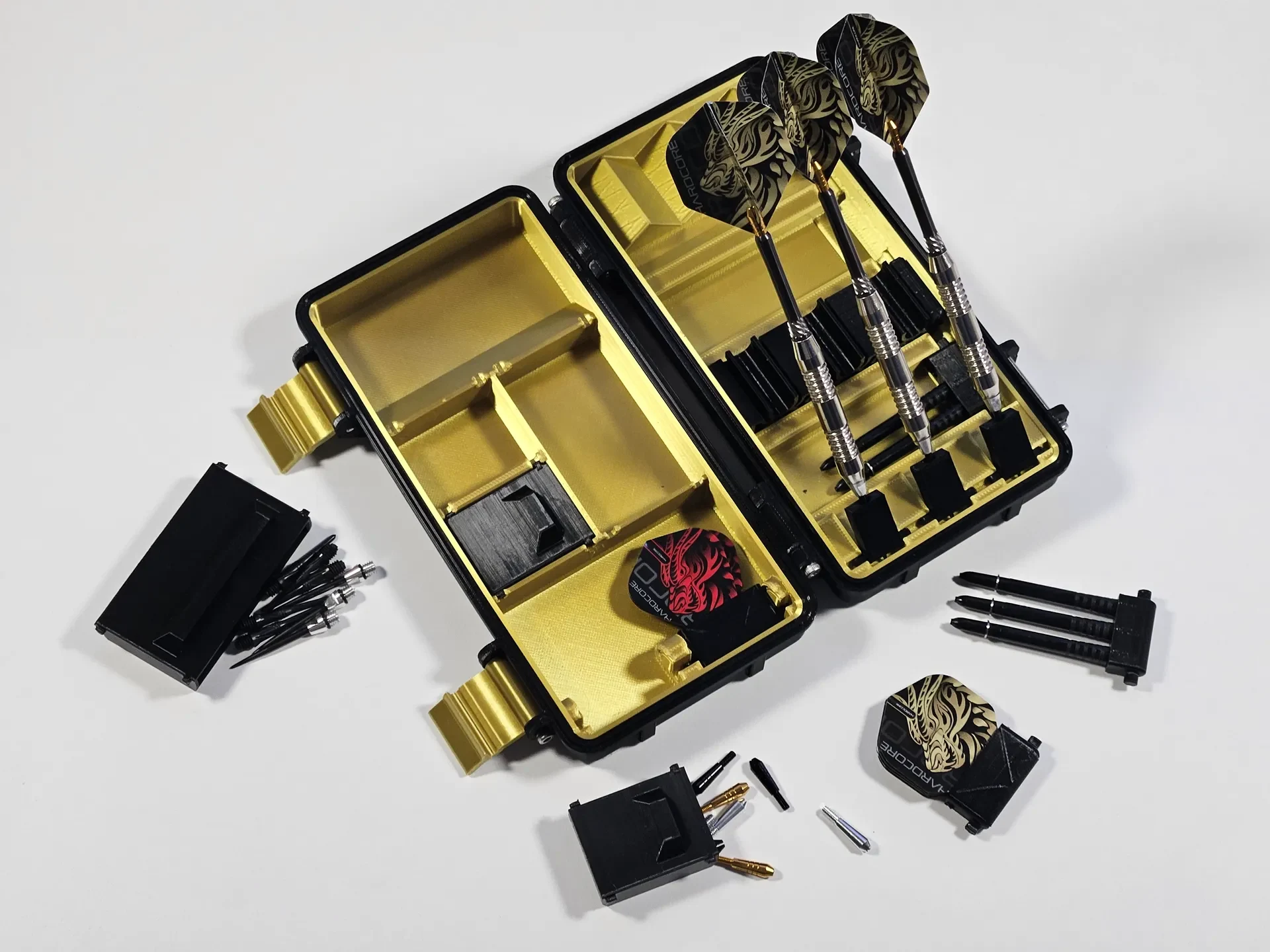

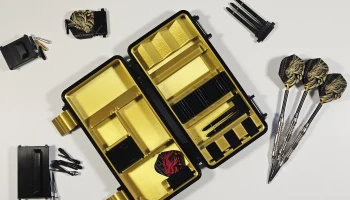

Легкосъемные держатели и контейнеры
Напечатано отдельными частями, поэтому вы можете смешивать и сочетать цвета по своему вкусу.

В кейсе есть место для 2 дополнительных комплектов крыльев и валов, а также 3 отделения для мелких деталей, таких как наконечники, резиновые кольца или что-нибудь еще, что подойдет.

Настраиваемость

Держатель оснастки рас��читан на гири диаметром 8 мм, это можно отрегулировать в файле fusion360 в меню «Изменить параметры».

Чтобы закрепить зажим для дротика на корпусе, вам понадобится двусторонний скотч. Я использовал довольно прочную ленту (рассчитанную на 50кг/м, наверное перебор) толщиной 1,2мм, но толщину можно отрегулировать и в меню «Изменить параметры».

В качестве альтернативы, если вам не нужен/не нужен зажим, вы можете поставить на его место держатель третьего вала (но я бы рекомендовал оставить зажим). Вы также можете поместить зажим в любое из трех отделений, чтобы оно лучше соответствовало вашим потребностям.

Для отсеков у вас есть 2 варианта. Либо контейнер, либо крышка. Рекомендую распечатать контейнер, так как крышку невозможно ориентировать так, чтобы она была прочной в каждом месте. Возможно, вам придется закруглить в��ступы на боковых сторонах контейнеров наждачной бумагой, чтобы их можно было легко открывать и закрывать.

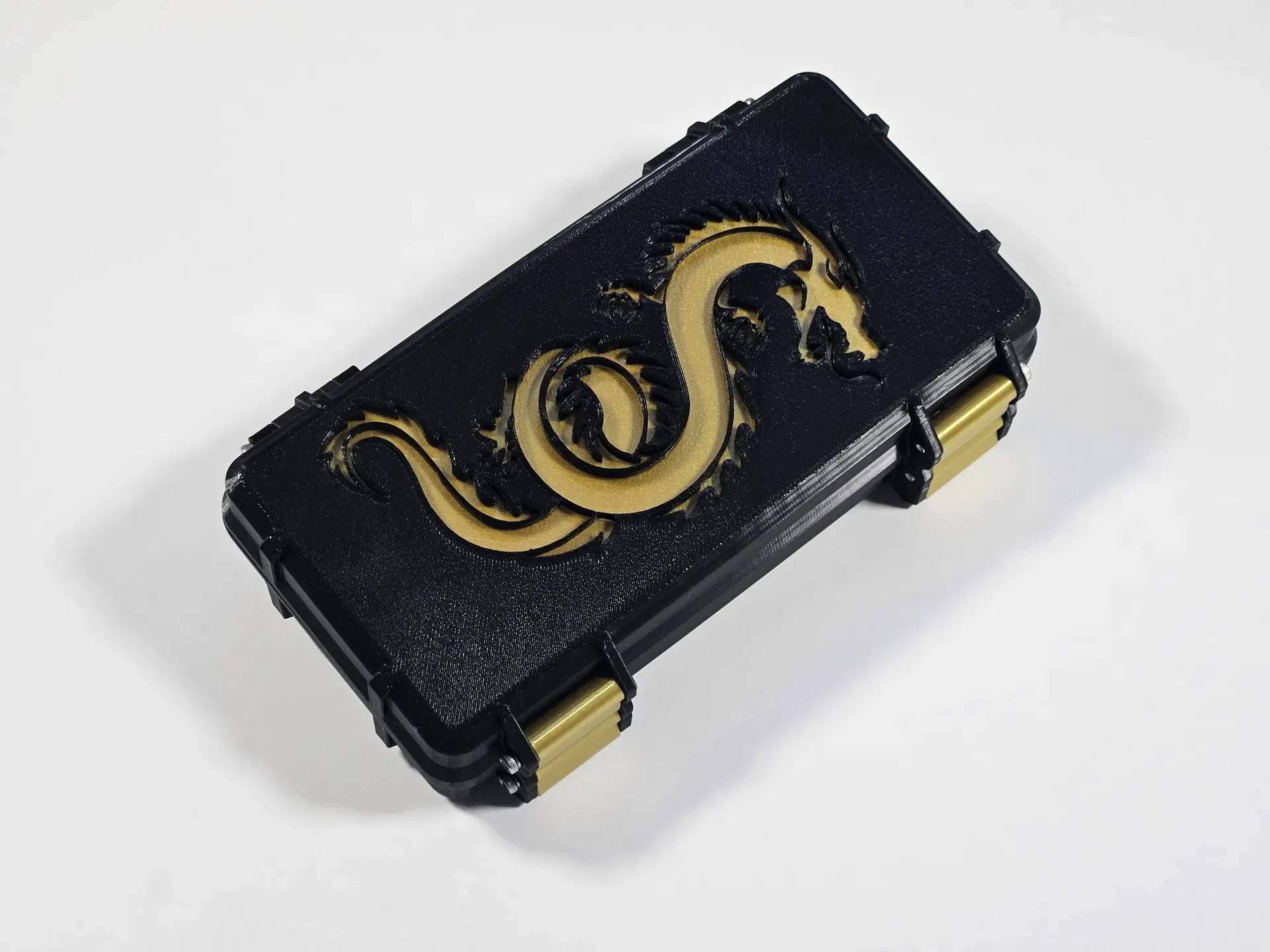

Крышка имеет два варианта: один с отпечатанным изображением дракона, а другой без рисунка. Распечатывайте то, что вам больше нравится. Вы также можете создать свой собственный дизайн, используя заготовку модели.

Сборка

Для изготовления этого чехла вам понадобятся только распечатанные детали и 6 винтов M3x30. Собрать шкатулку можно на основе оригинальной модели. После того, как вы закончите с этим, вы можете просто вставить вставки в коробку. Вам не нужно использовать клей, поскольку трение удержит его на месте. После этого вы можете вставить контейнеры, держатели и зажим для дротиков с помощью двустороннего скотча (подробнее см. выше). Все держатели и контейнеры легко снимаются и вставляются под углом 90 градусов.
