Прочный держатель-ключ-карта

Подробности

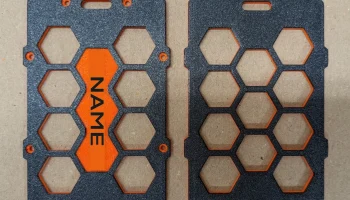

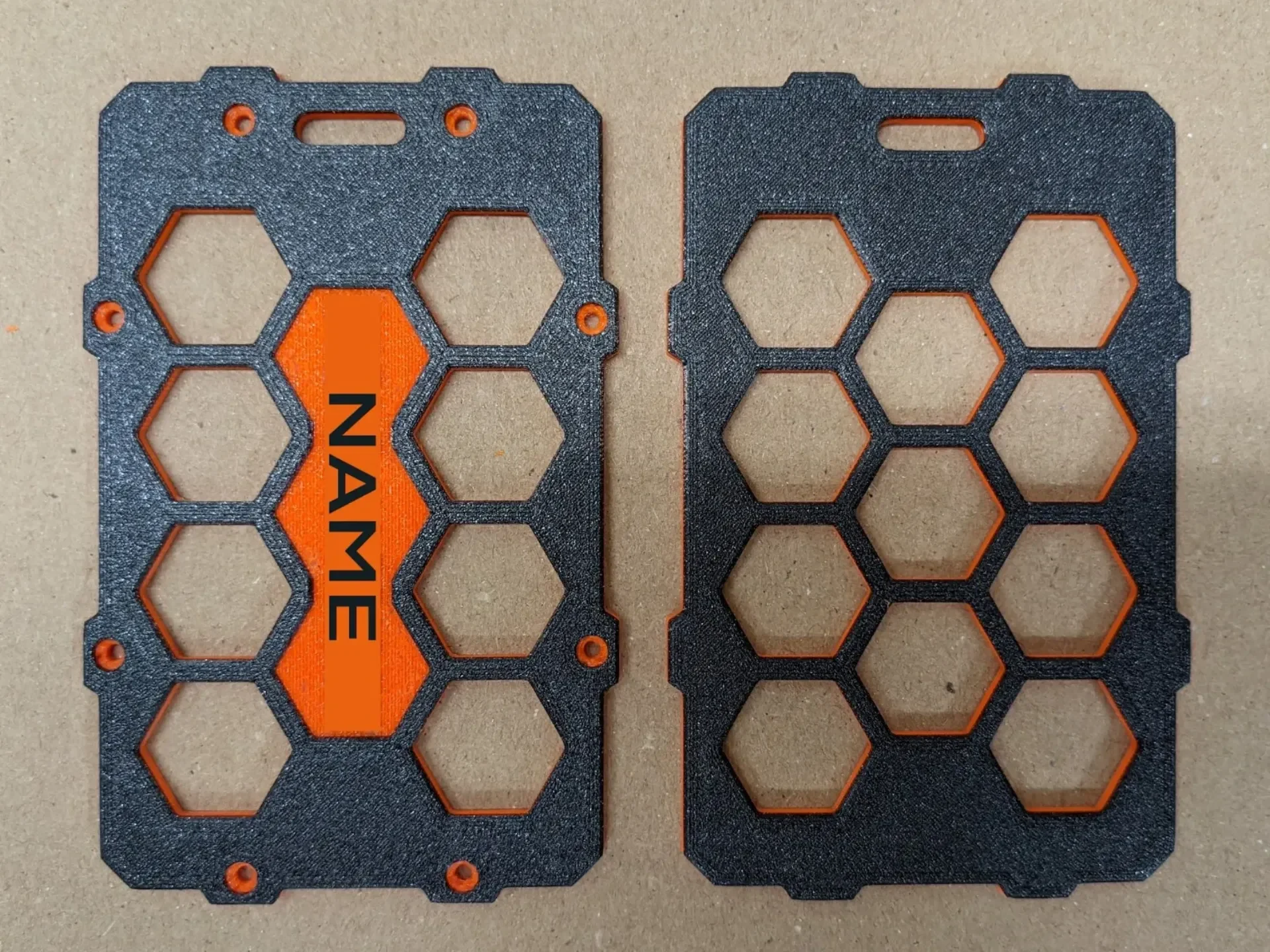

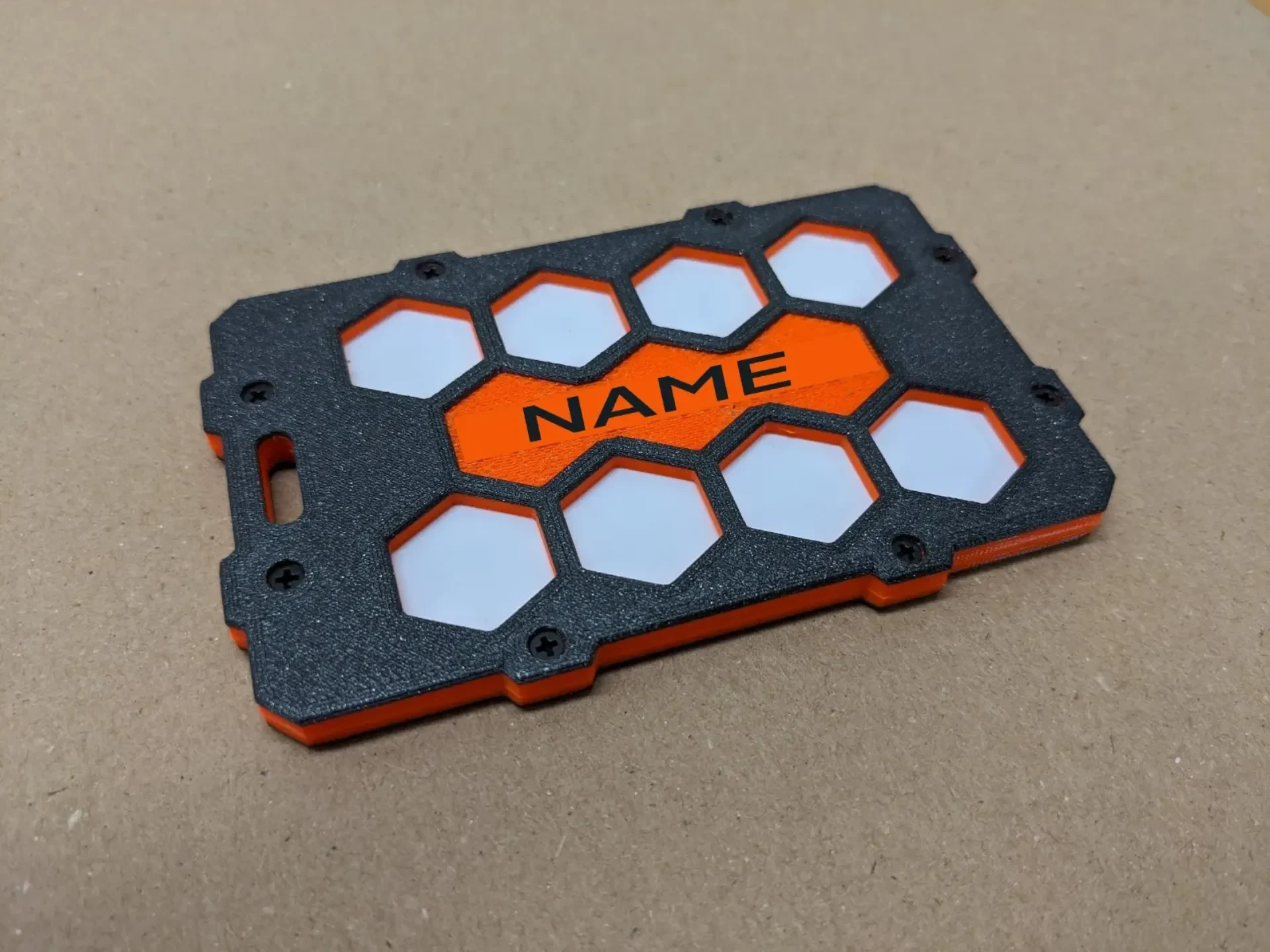

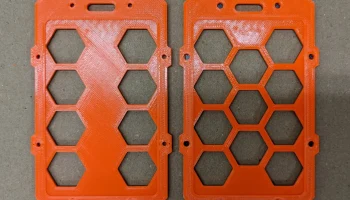

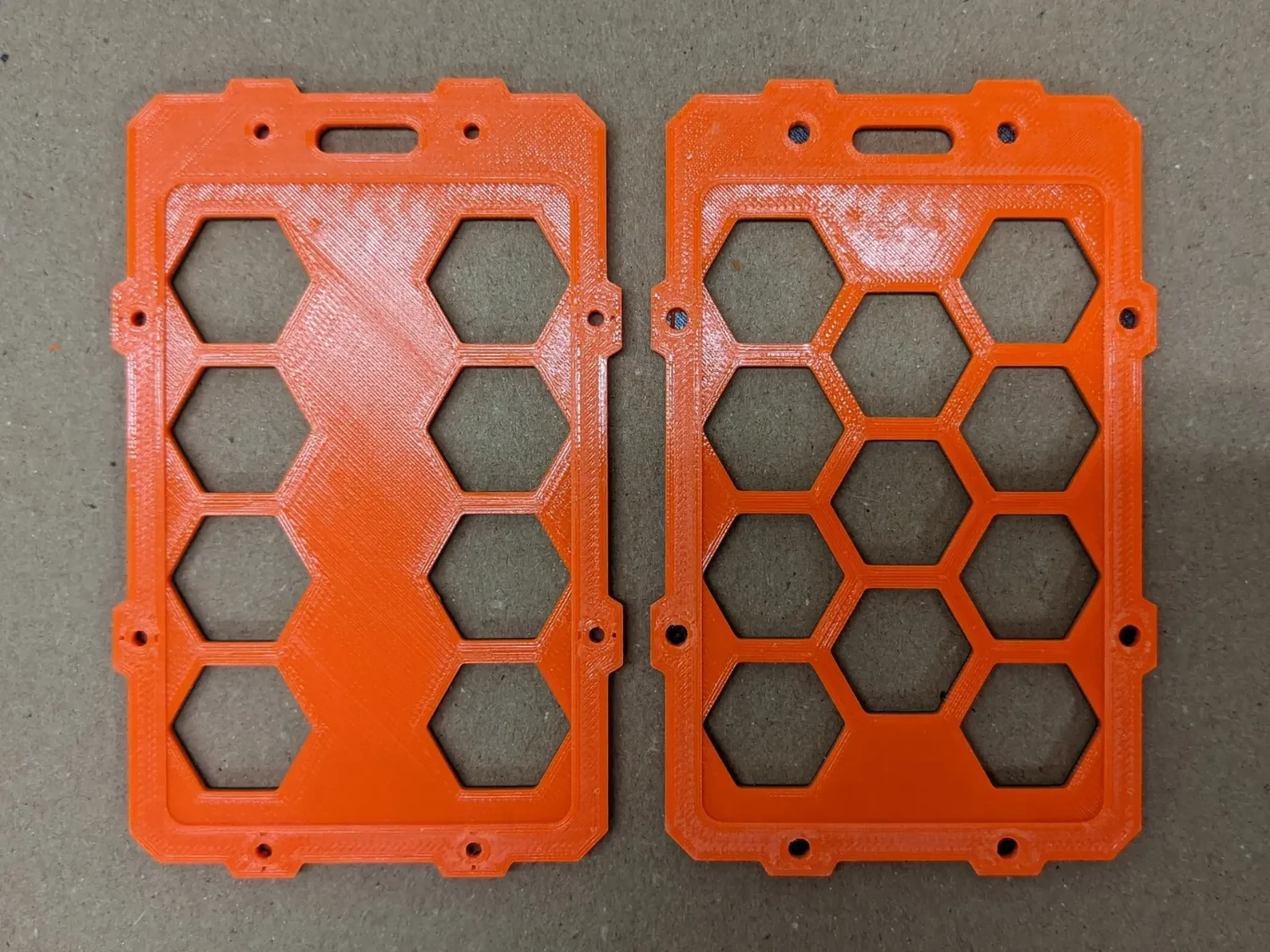

Это пластиковый держатель для карточек-ключей, который я разработал, так как у меня есть плохая привычка их ломать. Размеры моей карты составляют 85,65 мм в длину, 54 мм в ширину и 0,85 мм в толщину, а смоделированный корпус имеет длину 106,65 мм, ширину 68 мм и толщину 7 мм. Я напечатал свое имя на держателе, но предоставляю два отдельных общих набора файлов STL с разными допусками, которые применимы только к карте, а не к оборудованию. Я использовал допуск 0,2 мм, но есть другой вариант — 0,3 мм. Я также предоставляю файл Fusion 360 на случай, если вы захотите добавить свое имя или изменить размеры. Я учусь использовать Fusion, поэтому прошу прощения за ошибки, но я постарался сделать его параметрическим.

Если вы поделитесь им или сделаете ремикс, пожалуйста, отдайте мне должное.

Распечатать инструкции

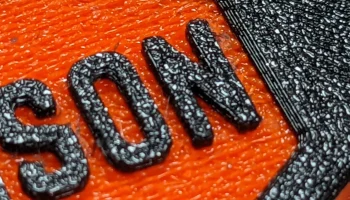

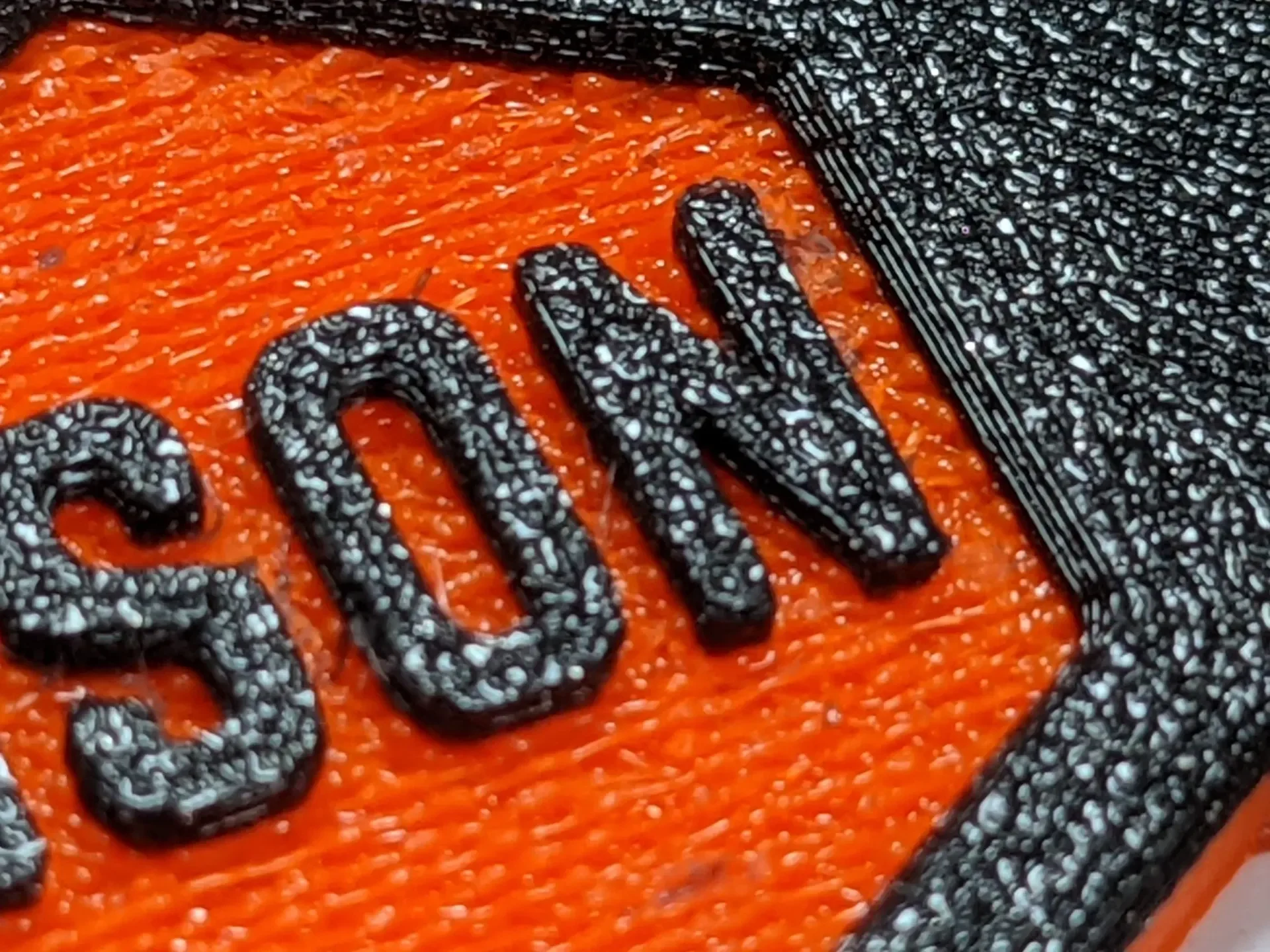

Я использовал Prusament PETG и напечатал детали лицевой стороной вниз для получения текстуры. Я использовал опоры вокруг текста и отверстий для винтов (поскольку винты рассчитаны на зенковку под углом 100 градусов). Убедитесь, что опора вокруг текста находится достаточно далеко от периметра, иначе вам придется нелегко. Если вы хотите все протестировать, я включаю тестовые квадратные файлы, которые я распечатал, чтобы убедиться, что все в порядке, прежде чем печатать полную версию.

Я использовал профиль Prusament PETG в PrusaSlicer.

Высота слоя 0,10 мм

15% заполнение

Я добавил изменение цвета в свой G-код примерно на 1 мм.

Аппаратное обеспечение

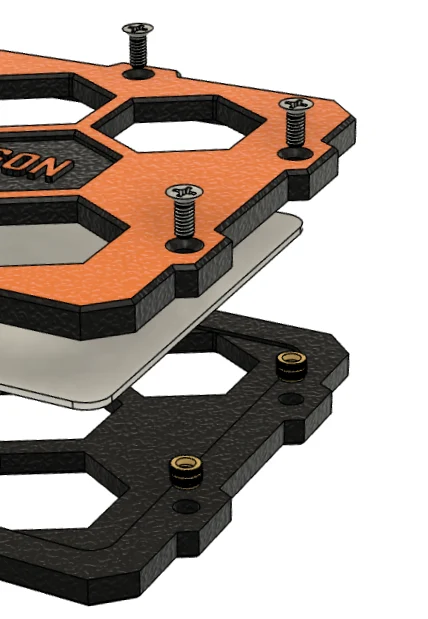

Он был разработан с учетом оборудования McMaster-Carr. Ссылки ниже.

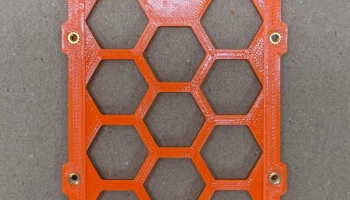

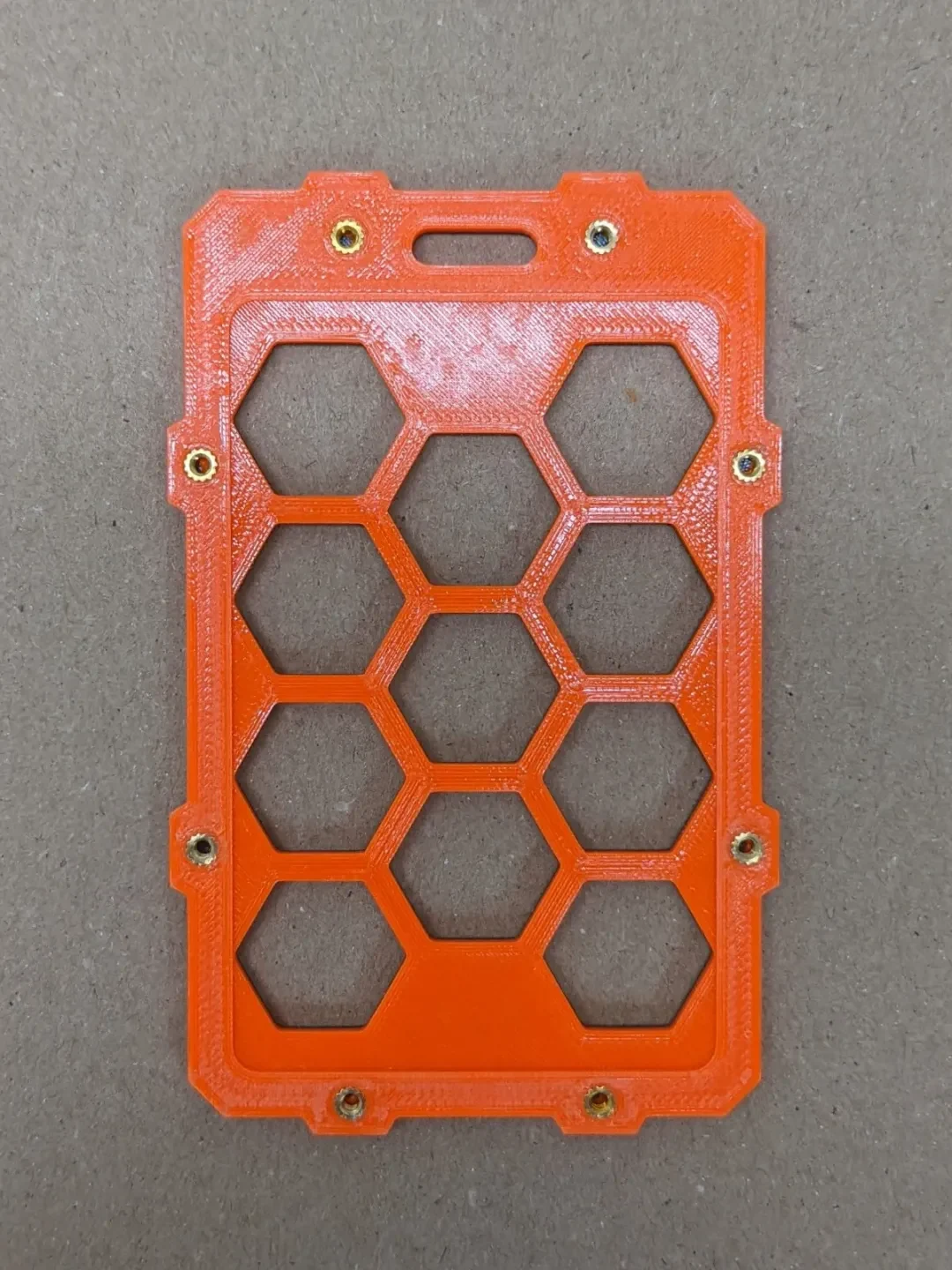

Для термофиксированных вставок я использовал сверло, паяльник и небольшой алюминиевый брусок с плоской поверхностью. Я убедился, что отверстия свободны, и позволил вставке зафиксироваться, используя небольшое сверло вручную. Затем я использовал паяльник, чтобы нагреть вставку. Это не займет много времени, и я начал вставлять вставку боковой стороной жала паяльника. Старайтесь держать вставку прямо и не вставляйте ее паяльником до конца.

Затем я сразу же использовал плоскую поверхность алюминиевого блока, чтобы окончательно вставить вставку. Это позволило убедиться, что вставка была квадратной и заподлицо с поверхностью держателя. Обязательно дайте ему остыть перед тестированием.

Винты Phillips с плоской головкой из нержавеющей стали 18-8 с черной окисью

Угол зенковки 100 градусов, резьба 2-56, длина 3/16 дюйма

https://www.mcmaster.com/96640A294/

Термофиксированные вставки для пластика

Латунь, размер резьбы 2-56, установленная длина 0,100 дюйма

https://www.mcmaster.com/94459A230/
