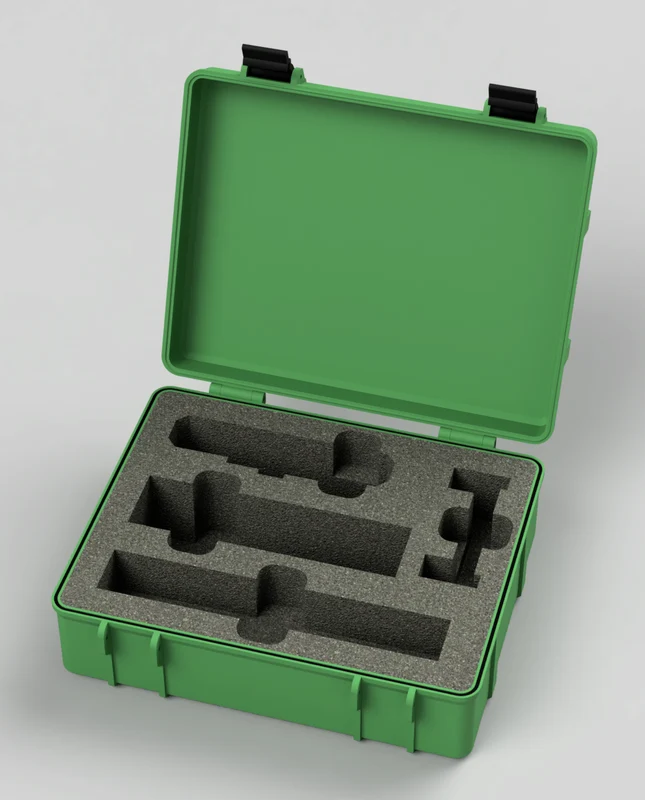

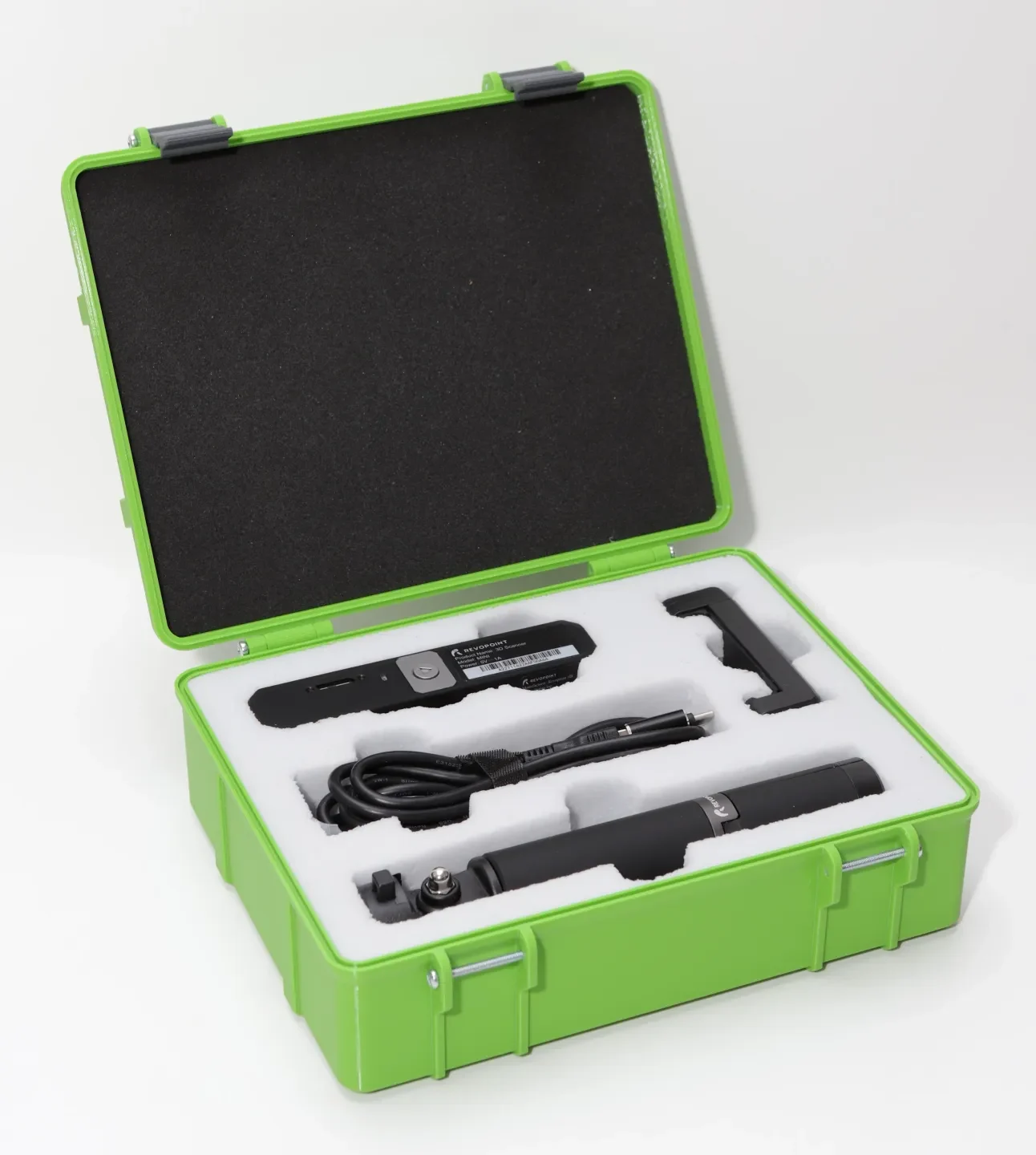

Revopoint Mini - прочный футляр с пенопластовой вставкой...

Корпус основан на моем параметрируемом «Rugged Box».

Внутренние размеры: 207 x 160 x 67 мм (высота снизу: 50 мм)

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

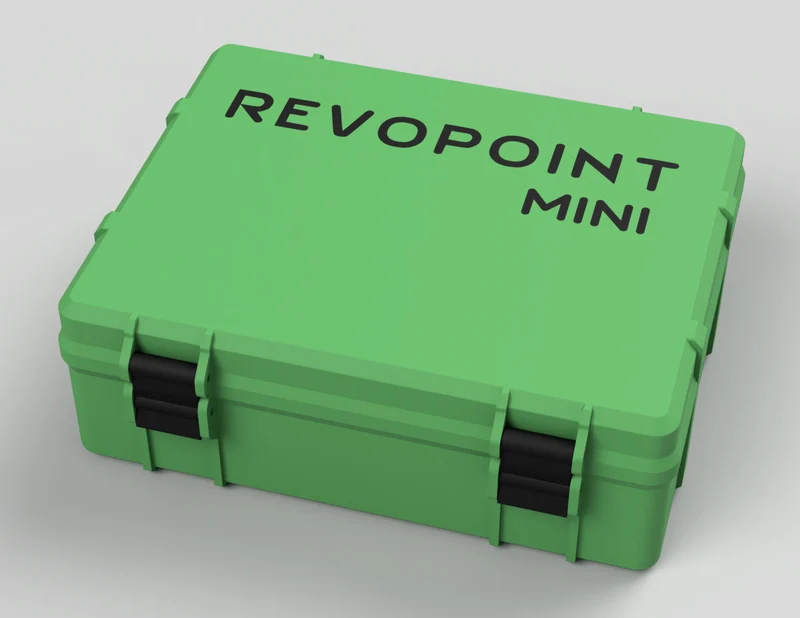

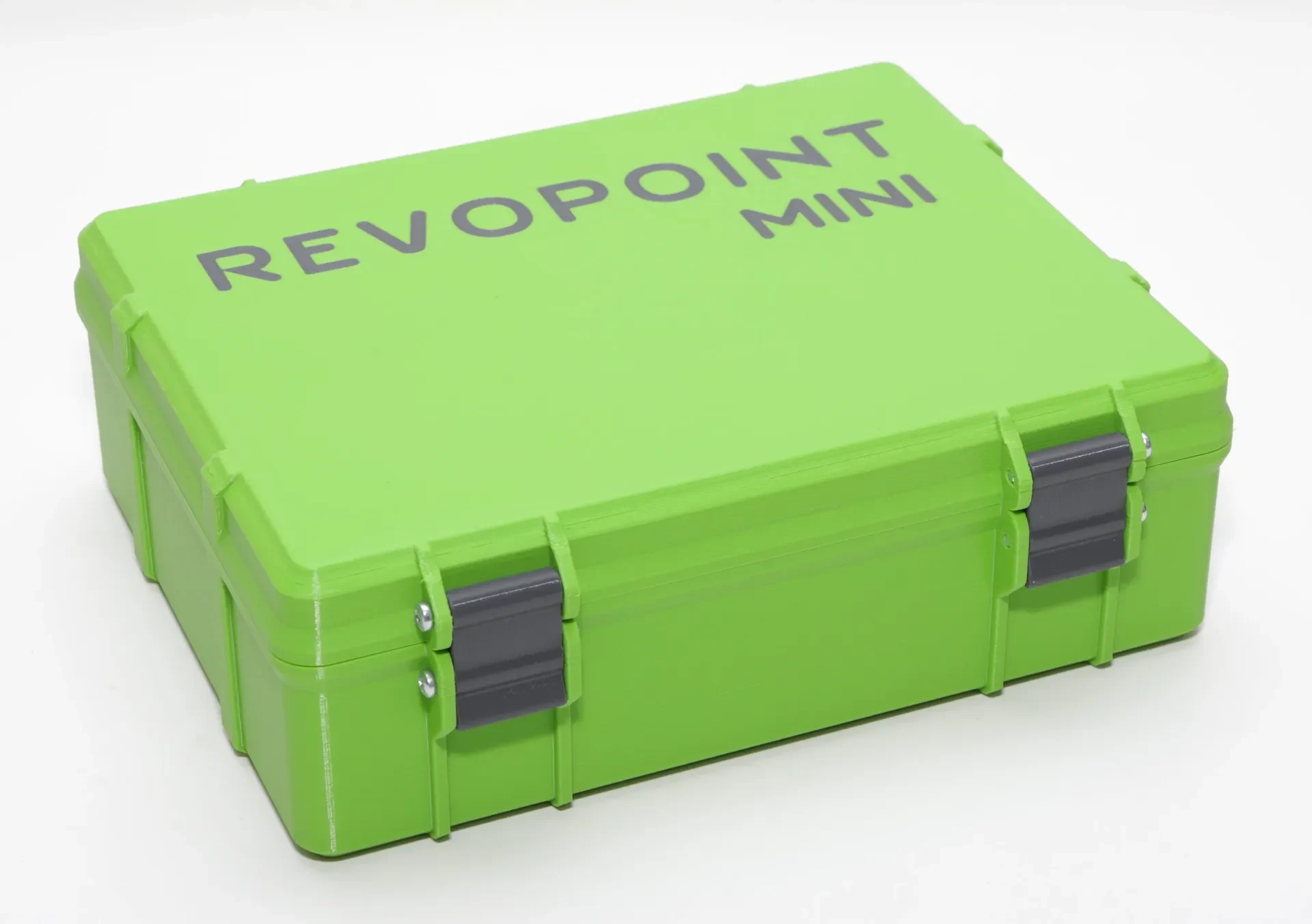

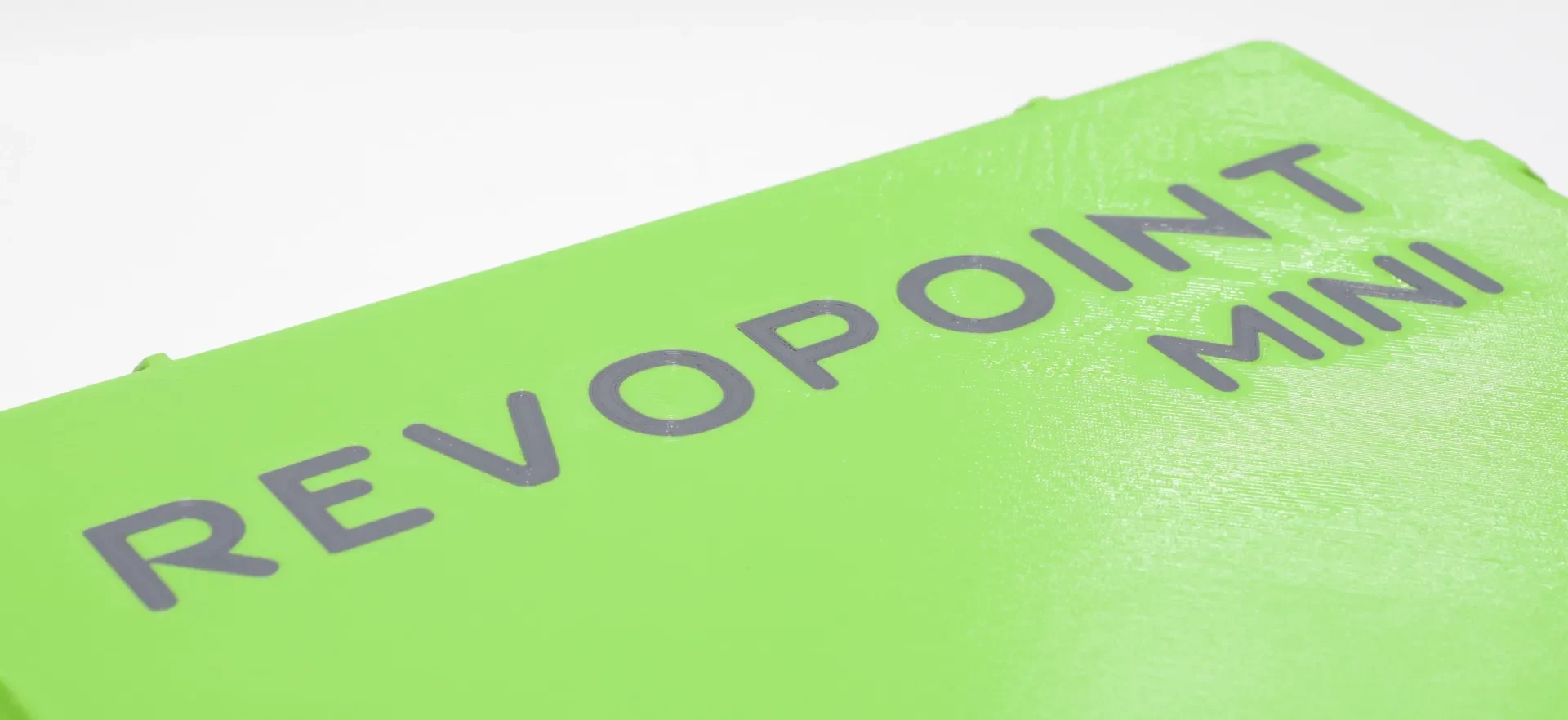

Печать крышки с логотипом (на однонитевом принтере)

Файл 3mf содержит две крышки. Один с логотипом и один без. У модели с логотипом крышка и логотип уже совмещены.

Сначала напечатайте логотип (в один слой), снимите юбку, замените нить, а затем напечатайте крышку.

Сборка

Для сборки вам понадобится шесть винтов M3x30.

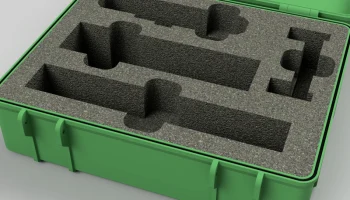

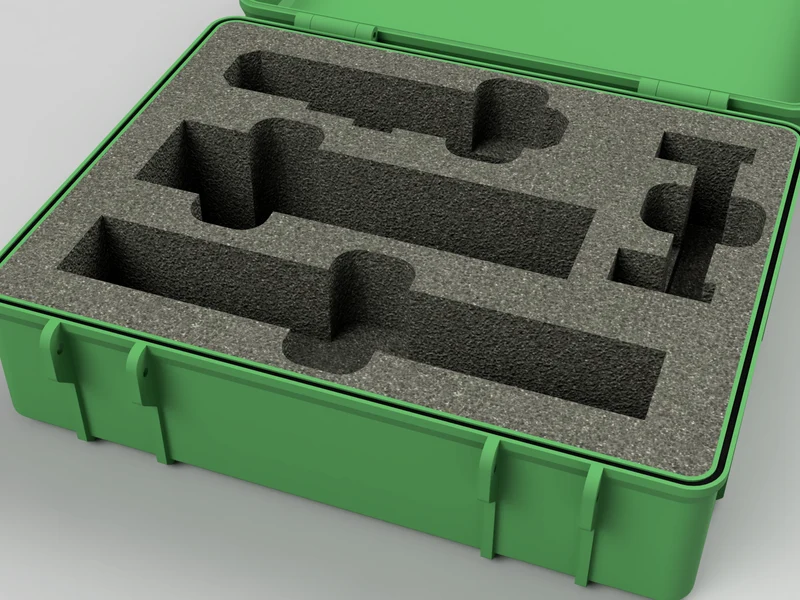

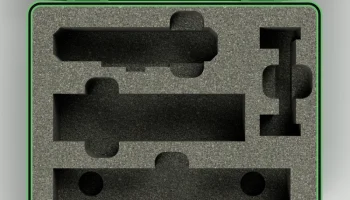

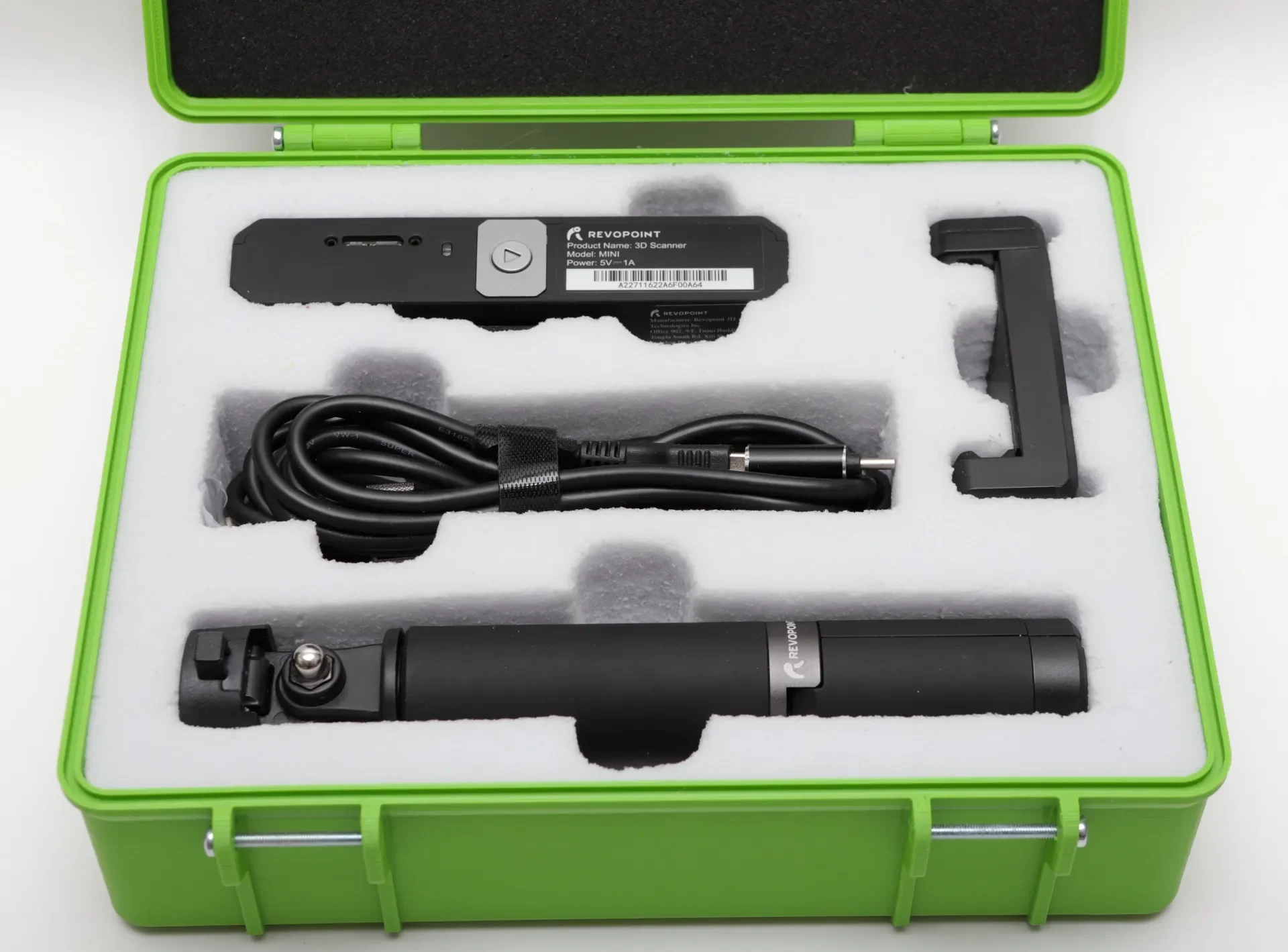

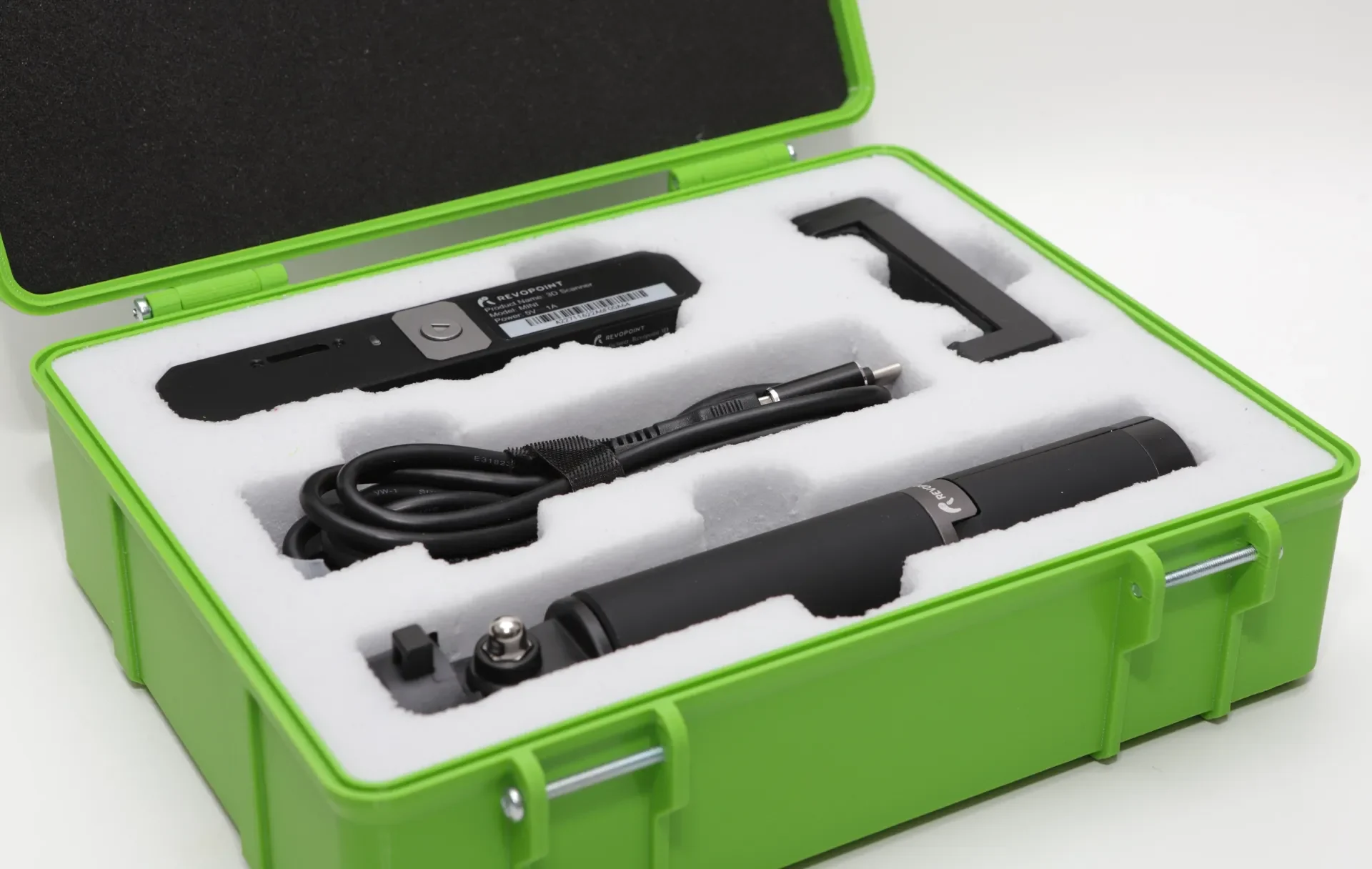

Пенопластовая вставка

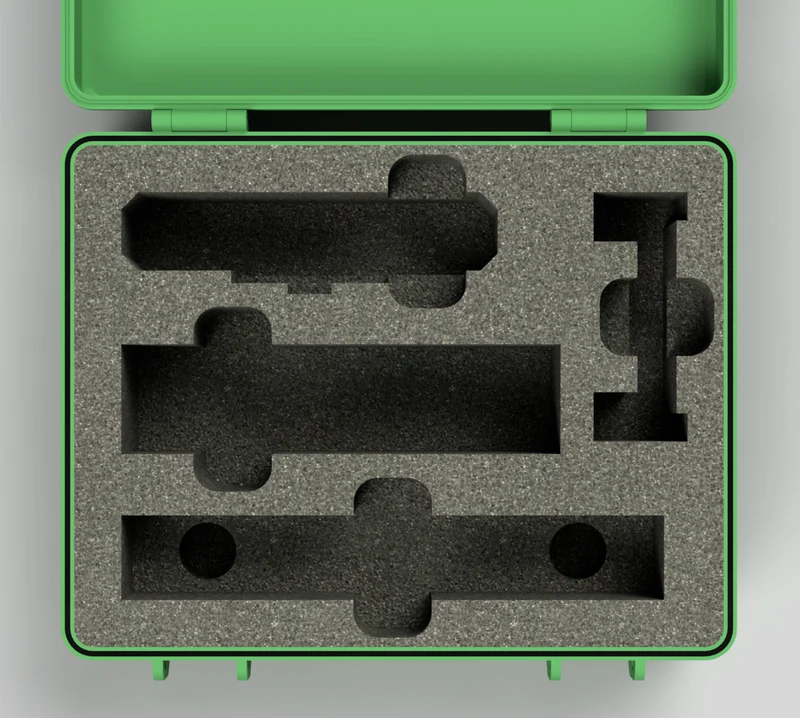

Файл Fusion 360 также содержит пенопластовую вставку для основных деталей (без шт��тного проигрывателя).

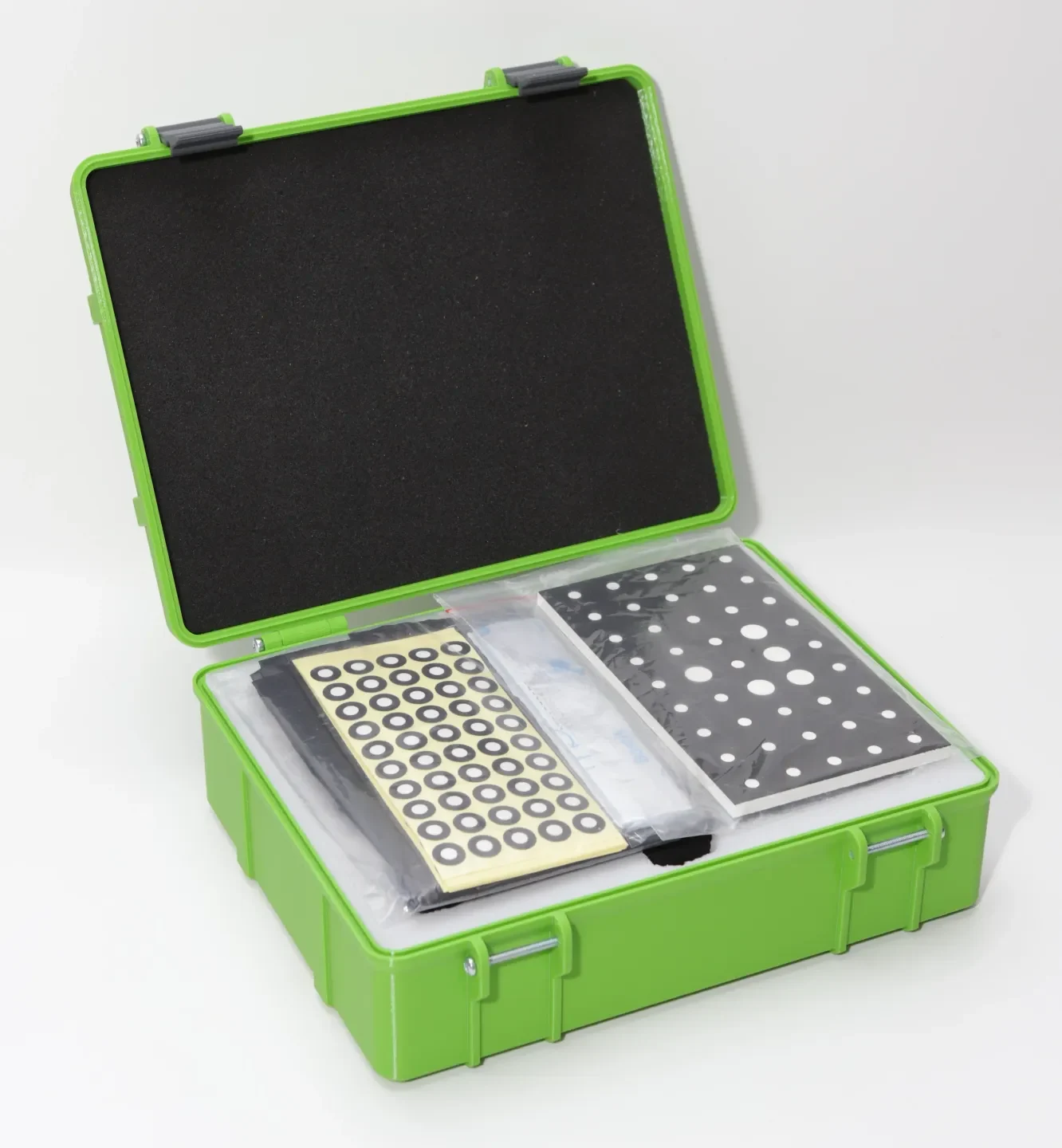

Добавьте в крышку кусок мягкого пенопласта толщиной 9-10 мм, если хотите, положите в коробку также калибровочную доску и маркеры для поверхности. Используйте более толстый кусок пенопласта (~ 17 мм), если вы не хотите больше ничего добавлять.

Я вырезал пенопластовую вставку на фрезерном станке с ЧПУ (пришлось разделить ее на две части, так как высота ограничена). Вот замедленная съемка детали (сделано для моей коробки Fluke Rugged Box):
